Un cluster Beowulf es un tipo de cluster computacional de bajo costo formado por nodos estándar conectados en red. Ofrece beneficios como mayor velocidad de procesamiento, confiabilidad y escalabilidad. Se pueden configurar usando software libre como Linux, MPI o LAM/MPI para ejecutar aplicaciones de forma paralela. Los clusters Beowulf son útiles para simulaciones, biotecnología y otros usos que requieren gran potencia de cómputo.

1. CLUSTERS BEOWULF
Samuel Rodríguez Cid
Tomás Guerra Cámara

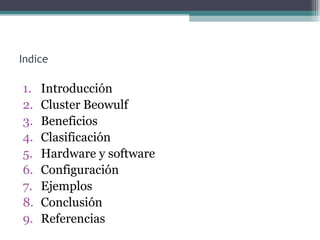

2. Indice
1. Introducción
2. Cluster Beowulf
3. Beneficios
4. Clasificación
5. Hardware y software
6. Configuración
7. Ejemplos
8. Conclusión
9. Referencias

3. 1.- Introducción
• Surgimiento plataformas de computación y
procesamiento de bajo coste.
• Presentan diversas capacidades para el cómputo
paralelo con un relativo alto rendimiento.
• Cluster: Término que se aplica a conjunto de
ordenadores construidos con componentes
comunes y se comportan como único ordenador.

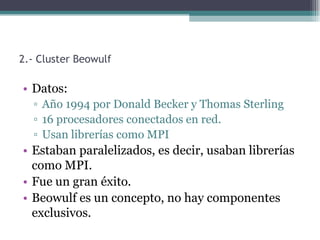

4. 2.- Cluster Beowulf
• Datos:
▫ Año 1994 por Donald Becker y Thomas Sterling
▫ 16 procesadores conectados en red.
▫ Usan librerías como MPI
• Estaban paralelizados, es decir, usaban librerías
como MPI.
• Fue un gran éxito.
• Beowulf es un concepto, no hay componentes
exclusivos.

5. 2.- Cluster Beowulf
• Múltiples definiciones.
• Unos dicen que solo los que son como el
construido la primera vez, otros dicen que llega
con que ejecute código paralelo.
• “Beowulf es una arquitectura conformada por
múltiples computadores que puede usarse para
computación paralela”.

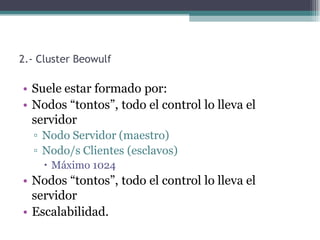

6. 2.- Cluster Beowulf
• Suele estar formado por:
• Nodos “tontos”, todo el control lo lleva el
servidor
▫ Nodo Servidor (maestro)
▫ Nodo/s Clientes (esclavos)
 Máximo 1024
• Nodos “tontos”, todo el control lo lleva el
servidor
• Escalabilidad.

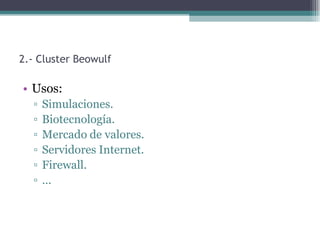

7. 2.- Cluster Beowulf
• Usos:
▫ Simulaciones.
▫ Biotecnología.
▫ Mercado de valores.
▫ Servidores Internet.
▫ Firewall.
▫ …

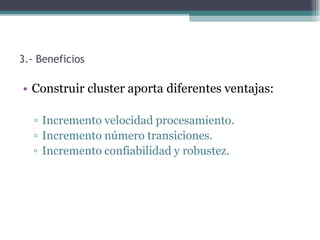

8. 3.- Beneficios
• Construir cluster aporta diferentes ventajas:
▫ Incremento velocidad procesamiento.
▫ Incremento número transiciones.
▫ Incremento confiabilidad y robustez.

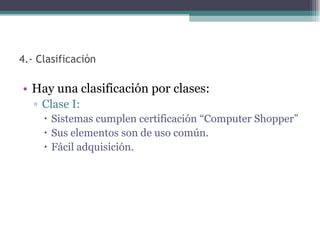

9. 4.- Clasificación
• Hay una clasificación por clases:
▫ Clase I:
 Sistemas cumplen certificación “Computer Shopper”
 Sus elementos son de uso común.
 Fácil adquisición.

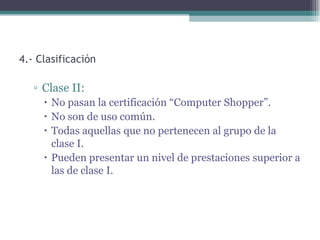

10. 4.- Clasificación
▫ Clase II:
 No pasan la certificación “Computer Shopper”.
 No son de uso común.
 Todas aquellas que no pertenecen al grupo de la
clase I.
 Pueden presentar un nivel de prestaciones superior a
las de clase I.

11. 4.- Clasificación
• Ventajas
▫ Clase I
 Mayor disponibilidad.
 Reduce dependencia fabricante.
 Soporte drivers.
 Basado en estándares (SCSI, Ethernet,…)

▫ Clase II
 Mayor rendimiento.

12. 4.- Clasificación
• Desventajas.
▫ Clase I:
 Rendimiento inferior.
▫ Clase II:
 Aumento del coste.
 Mayor dependencia del fabricante.
 Variedad de drivers.

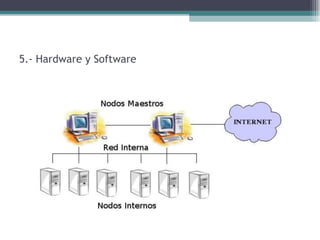

13. 5.- Hardware y Software

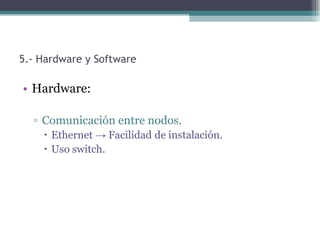

14. 5.- Hardware y Software
• Hardware:
▫ Comunicación entre nodos.
 Ethernet → Facilidad de instalación.
 Uso switch.

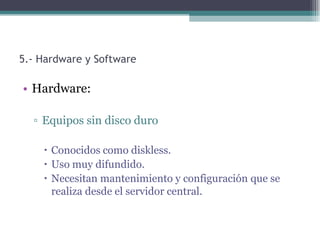

15. 5.- Hardware y Software
• Hardware:
▫ Equipos sin disco duro
 Conocidos como diskless.
 Uso muy difundido.
 Necesitan mantenimiento y configuración que se
realiza desde el servidor central.

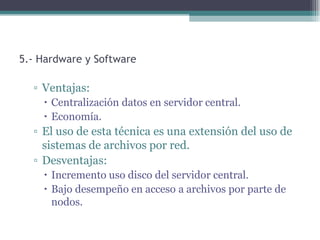

16. 5.- Hardware y Software
▫ Ventajas:
 Centralización datos en servidor central.
 Economía.
▫ El uso de esta técnica es una extensión del uso de
sistemas de archivos por red.
▫ Desventajas:
 Incremento uso disco del servidor central.
 Bajo desempeño en acceso a archivos por parte de
nodos.

17. 5.- Hardware y Software

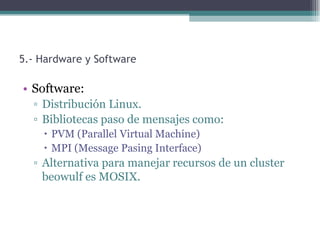

18. 5.- Hardware y Software
• Software:
▫ Distribución Linux.
▫ Bibliotecas paso de mensajes como:
 PVM (Parallel Virtual Machine)
 MPI (Message Pasing Interface)
▫ Alternativa para manejar recursos de un cluster
beowulf es MOSIX.

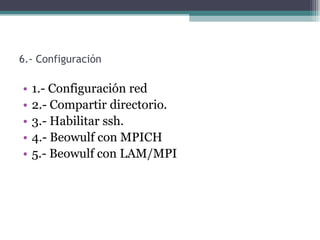

19. 6.- Configuración
• 1.- Configuración red
• 2.- Compartir directorio.
• 3.- Habilitar ssh.
• 4.- Beowulf con MPICH
• 5.- Beowulf con LAM/MPI

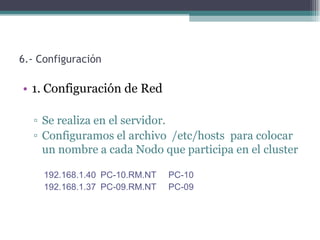

20. 6.- Configuración
• 1. Configuración de Red
▫ Se realiza en el servidor.
▫ Configuramos el archivo /etc/hosts para colocar
un nombre a cada Nodo que participa en el cluster
192.168.1.40 PC-10.RM.NT PC-10
192.168.1.37 PC-09.RM.NT PC-09

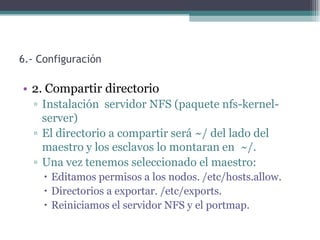

21. 6.- Configuración
• 2. Compartir directorio
▫ Instalación servidor NFS (paquete nfs-kernel-
server)
▫ El directorio a compartir será ~/ del lado del
maestro y los esclavos lo montaran en ~/.
▫ Una vez tenemos seleccionado el maestro:
 Editamos permisos a los nodos. /etc/hosts.allow.
 Directorios a exportar. /etc/exports.
 Reiniciamos el servidor NFS y el portmap.

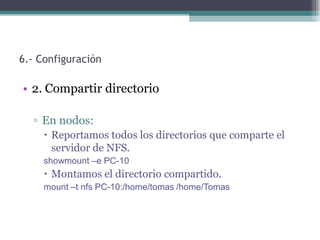

22. 6.- Configuración
• 2. Compartir directorio
▫ En nodos:
 Reportamos todos los directorios que comparte el
servidor de NFS.
showmount –e PC-10
 Montamos el directorio compartido.
mount –t nfs PC-10:/home/tomas /home/Tomas

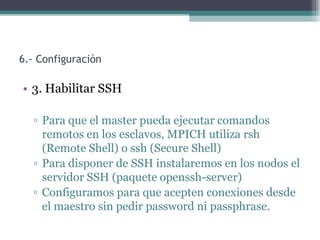

23. 6.- Configuración
• 3. Habilitar SSH
▫ Para que el master pueda ejecutar comandos
remotos en los esclavos, MPICH utiliza rsh
(Remote Shell) o ssh (Secure Shell)
▫ Para disponer de SSH instalaremos en los nodos el
servidor SSH (paquete openssh-server)
▫ Configuramos para que acepten conexiones desde
el maestro sin pedir password ni passphrase.

24. 6.- Configuración
• 3. Habilitar SSH
▫ Para ello:
 Creación clave RSA en master.
 Activaremos ssh-agent en el master para que no nos
pida la pass-phrase.
 Copiaremos la clave pública en todos los esclavos:
 La añadiremos en cada esclavo al final del fichero
~/.ssh/authorized_keys.

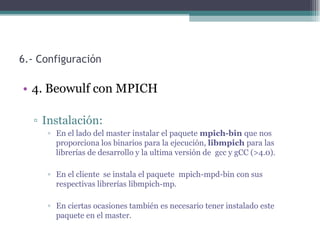

25. 6.- Configuración
• 4. Beowulf con MPICH
▫ Instalación:
▫ En el lado del master instalar el paquete mpich-bin que nos
proporciona los binarios para la ejecución, libmpich para las
librerías de desarrollo y la ultima versión de gcc y gCC (>4.0).
▫ En el cliente se instala el paquete mpich-mpd-bin con sus
respectivas librerías libmpich-mp.
▫ En ciertas ocasiones también es necesario tener instalado este
paquete en el master.

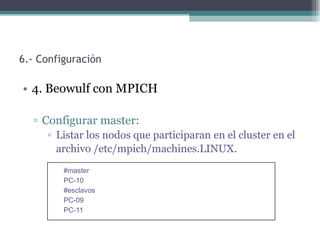

26. 6.- Configuración
• 4. Beowulf con MPICH
▫ Configurar master:
▫ Listar los nodos que participaran en el cluster en el
archivo /etc/mpich/machines.LINUX.
#master
PC-10
#esclavos
PC-09
PC-11

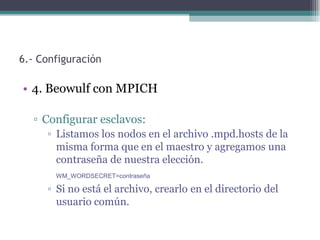

27. 6.- Configuración
• 4. Beowulf con MPICH
▫ Configurar esclavos:
▫ Listamos los nodos en el archivo .mpd.hosts de la
misma forma que en el maestro y agregamos una
contraseña de nuestra elección.
WM_WORDSECRET=contraseña
▫ Si no está el archivo, crearlo en el directorio del
usuario común.

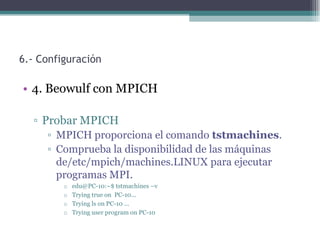

28. 6.- Configuración
• 4. Beowulf con MPICH
▫ Probar MPICH
▫ MPICH proporciona el comando tstmachines.
▫ Comprueba la disponibilidad de las máquinas
de/etc/mpich/machines.LINUX para ejecutar
programas MPI.
o edu@PC-10:~$ tstmachines –v
o Trying true on PC-10...
o Trying ls on PC-10 ...
o Trying user program on PC-10

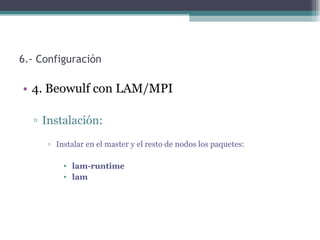

29. 6.- Configuración
• 4. Beowulf con LAM/MPI
▫ Instalación:
▫ Instalar en el master y el resto de nodos los paquetes:
• lam-runtime
• lam

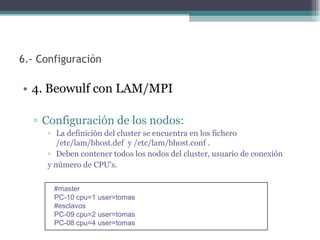

30. 6.- Configuración
• 4. Beowulf con LAM/MPI
▫ Configuración de los nodos:
▫ La definición del cluster se encuentra en los fichero
/etc/lam/bhost.def y /etc/lam/bhost.conf .
▫ Deben contener todos los nodos del cluster, usuario de conexión
y número de CPU's.
#master
PC-10 cpu=1 user=tomas
#esclavos
PC-09 cpu=2 user=tomas
PC-08 cpu=4 user=tomas

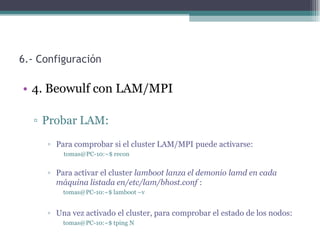

31. 6.- Configuración
• 4. Beowulf con LAM/MPI
▫ Probar LAM:
▫ Para comprobar si el cluster LAM/MPI puede activarse:
tomas@PC-10:~$ recon
▫ Para activar el cluster lamboot lanza el demonio lamd en cada
máquina listada en/etc/lam/bhost.conf :
tomas@PC-10:~$ lamboot –v
▫ Una vez activado el cluster, para comprobar el estado de los nodos:
tomas@PC-10:~$ tping N

32. 6.- Configuración
• 4. Beowulf con LAM/MPI
▫ Monitorizar LAM:
▫ LAM/MPI proporciona la herramienta XMPI (paquete xmpi), que
permite ejecutar programas paralelos MPI y monitorizarlos .
▫ XMPI no puede activar el cluster, éste tiene que haber sido activado
con lamboot antes de lanzar XMPI
tomas@PC-10:~$ xmpi

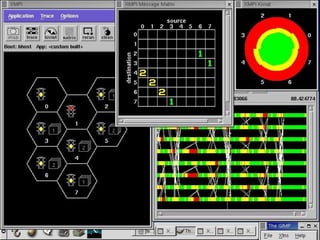

33. 6.- Configuración
• 4. Beowulf con LAM/MPI
▫ Monitorizar LAM:

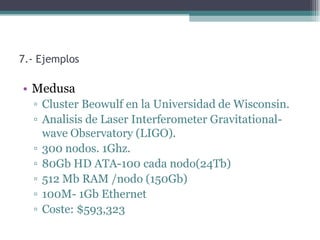

34. 7.- Ejemplos
• Medusa
▫ Cluster Beowulf en la Universidad de Wisconsin.
▫ Analisis de Laser Interferometer Gravitational-
wave Observatory (LIGO).
▫ 300 nodos. 1Ghz.
▫ 80Gb HD ATA-100 cada nodo(24Tb)
▫ 512 Mb RAM /nodo (150Gb)
▫ 100M- 1Gb Ethernet
▫ Coste: $593,323

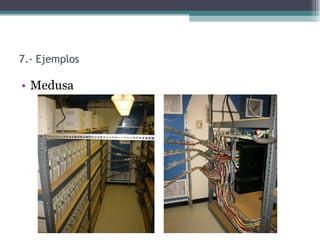

35. 7.- Ejemplos
• Medusa

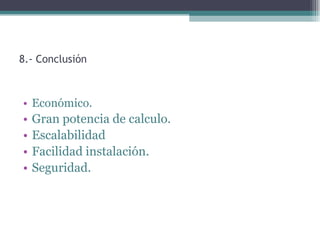

36. 8.- Conclusión
• Económico.
• Gran potencia de calculo.
• Escalabilidad
• Facilidad instalación.
• Seguridad.

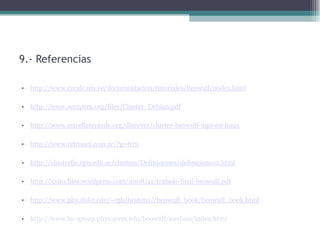

37. 9.- Referencias
• http://www.cecalc.ula.ve/documentacion/tutoriales/beowulf/node1.html
• http://www.seccperu.org/files/Cluster_Debian.pdf
• http://www.estrellateyarde.org/discover/cluster-beowulf-mpi-en-linux
• http://www.retronet.com.ar/?p=673
• http://clusterfie.epn.edu.ec/clusters/Definiciones/definiciones2.html
• http://xxito.files.wordpress.com/2008/11/trabajo-final-beowulf.pdf
• http://www.phy.duke.edu/~rgb/brahma//beowulf_book/beowulf_book.html
• http://www.lsc-group.phys.uwm.edu/beowulf/medusa/index.html
