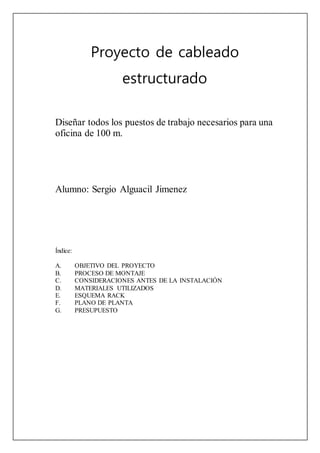

Proyecto de cableado
estructurado
Diseñar todos los puestos de trabajo necesarios para una
oficina de 100 m.
Alumno: Sergio Alguacil Jimenez
Índice:
A. OBJETIVO DEL PROYECTO
B. PROCESO DE MONTAJE
C. CONSIDERACIONES ANTES DE LA INSTALACIÓN
D. MATERIALES UTILIZADOS
E. ESQUEMA RACK
F. PLANO DE PLANTA
G. PRESUPUESTO
Proyecto de cableado estructurado
Sergio Alguacil Jiménez
Pág. 2

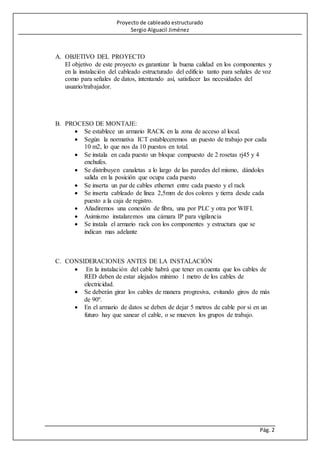

A. OBJETIVO DEL PROYECTO
El objetivo de este proyecto es garantizar la buena calidad en los componentes y
en la instalación del cableado estructurado del edificio tanto para señales de voz
como para señales de datos, intentando así, satisfacer las necesidades del
usuario/trabajador.
B. PROCESO DE MONTAJE:
 Se establece un armario RACK en la zona de acceso al local.
 Según la normativa ICT estableceremos un puesto de trabajo por cada
10 m2, lo que nos da 10 puestos en total.
 Se instala en cada puesto un bloque compuesto de 2 rosetas rj45 y 4
enchufes.
 Se distribuyen canaletas a lo largo de las paredes del mismo, dándoles
salida en la posición que ocupa cada puesto
 Se inserta un par de cables ethernet entre cada puesto y el rack
 Se inserta cableado de línea 2,5mm de dos colores y tierra desde cada
puesto a la caja de registro.
 Añadiremos una conexión de fibra, una por PLC y otra por WIFI.
 Asimismo instalaremos una cámara IP para vigilancia
 Se instala el armario rack con los componentes y estructura que se
indican mas adelante
C. CONSIDERACIONES ANTES DE LA INSTALACIÓN
 En la instalación del cable habrá que tener en cuenta que los cables de
RED deben de estar alejados mínimo 1 metro de los cables de
electricidad.
 Se deberán girar los cables de manera progresiva, evitando giros de más
de 90º.
 En el armario de datos se deben de dejar 5 metros de cable por si en un
futuro hay que sanear el cable, o se mueven los grupos de trabajo.
Proyecto de cableado estructurado
Sergio Alguacil Jiménez
Pág. 3
D. MATERIALES UTILIZADOS
En el RACK
Cable de par trenzado Para la
instalación se utilizará cable UTP de
categoría 5e o superior, siguiendo la
normativa 568B, Europa.
Conectores
Para conectar los equipos a la red se
emplearán conectores macho RJ45, de
categoría 5e o superior, siguiendo la
normativa 568B.
(1 U) Switch 24 Puertos Este
dispositivo se encarga de distribuir la
conexión del router a todas la tomas de
datos, incluido el PLC, el conversor de
fibra óptica y el punto de acceso.
(3 U) 3 Paneles de parcheo de 24
conectores Este elemento utiliza
conectores RJ45 de categoría 5e o
superior.
(1U) Regleta 8 tomas de enchufe19” :
Regleta con8 tomas de corriente para
conectar el router, PLC etc.
(1 U) Bandeja para router y Conversor
de fibraUTP Bandeja de 2u para dejar
el router y el conversorde fibra óptica.
(1 U) Centralita telefónica de 16
extensiones. Enrutamiento inteligente,
reloj interno, transferencia automática,
grabación de un mensaje, etc.
Proyecto de cableado estructurado
Sergio Alguacil Jiménez
Pág. 4
Router WIFI. Instalaremos un punto de
acceso encima de la bandeja. Lo provee
la compañíatelefonica
Armario RACK
Diseñado para la instalación de
equipos a 19” de 10U calculadas a
partir de los elementos que contiene
(7U) +30% según norma
Conversorde fibra óptica 100 Mbps
monomodo a RJ45 cable UTP categoría
5e o superior.
Latiguillo fibra óptica Para realizar una
conexión mediante fibra óptica es
necesario obtener un latiguillo de doble
hilo para conectarlos conversores
PLC para conexión eléctrica 1 de estos
dispositivos irá instalado en el RACK
principal.
Latiguillos Ethernet de varias
longitudes
Proyecto de cableado estructurado
Sergio Alguacil Jiménez
Pág. 5
En los puestos de trabajo
Cámara IP Cámara IP de vigilancia
interior.
Monobloque Roseta doble categoría 5e
con 4 tomas de alimentación.
PLC en el puesto de trabajo que lo
utilicemos
Conversorde fibra óptica 100 Mbps
monomodo a RJ45 cable UTP categoría 5e
o superior en el puesto que lo utilicemos
Canaleta con separación Esta canaleta es
de plástico, conuna separación para
separar los hilos de datos y voz de los hilos
de la línea eléctrica.
Cable de par trenzado Para la instalación
se utilizará cable UTP de categoría 5e,
siguiendo la normativa 568B, Europa.
Cable de alimentación. Cable de
alimentación de los tres colores para todos
los puestos de trabajo de la primera plana.
Latiguillos Ethernet de varias longitudes
Proyecto de cableado estructurado
Sergio Alguacil Jiménez
Pág. 6
E. ESQUEMA RACK
Proyecto de cableado estructurado
Sergio Alguacil Jiménez
Pág. 7

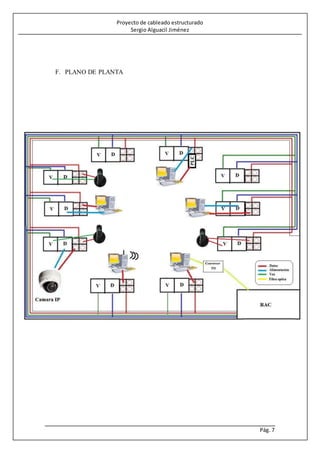

F. PLANO DE PLANTA
Proyecto de cableado estructurado
Sergio Alguacil Jiménez
Pág. 8

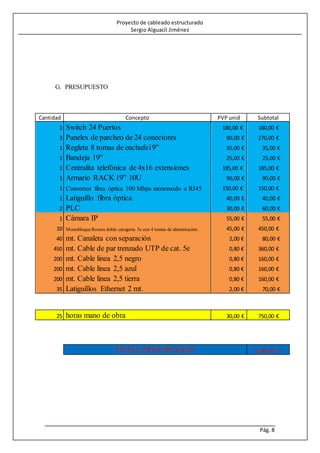

G. PRESUPUESTO
Cantidad Concepto PVP unid Subtotal
1 Switch 24 Puertos 180,00 € 180,00 €
3 Paneles de parcheo de 24 conectores 90,00 € 270,00 €
1 Regleta 8 tomas de enchufe19” 35,00 € 35,00 €
1 Bandeja 19'' 25,00 € 25,00 €
1 Centralita telefónica de 4x16 extensiones 185,00 € 185,00 €
1 Armario RACK 19” 10U 90,00 € 90,00 €
1 Conversor fibra óptica 100 Mbps monomodo a RJ45 150,00 € 150,00 €
1 Latiguillo fibra óptica 40,00 € 40,00 €
2 PLC 30,00 € 60,00 €
1 Cámara IP 55,00 € 55,00 €
10 MonobloqueRoseta doble categoría 5e con 4 tomas de alimentación. 45,00 € 450,00 €
40 mt. Canaleta con separación 2,00 € 80,00 €
450 mt. Cable de par trenzado UTP de cat. 5e 0,80 € 360,00 €
200 mt. Cable linea 2,5 negro 0,80 € 160,00 €
200 mt. Cable linea 2,5 azul 0,80 € 160,00 €
200 mt. Cable linea 2,5 tierra 0,80 € 160,00 €
35 Latiguillos Ethernet 2 mt. 2,00 € 70,00 €
25 horas mano de obra 30,00 € 750,00 €
TOTAL PRESUPUESTO 3.280,00 €
