Curso: Materiales de Construcción - Docente: Ing. Gabriel Cachi Cerna
SESIÓN II: MATERIALES PÉTREOS: ROCAS
ÍGNEAS, SEDIMENTARIAS, METAMORFICAS .
AGREGADOS.

¿En que me ayuda este
tema mi curso?en

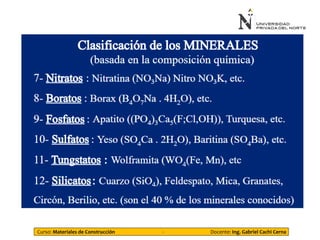

Un mineral es una sustancia natural que se diferencia del resto por
su origen inorgánico, su homogeneidad, composición química
preestablecida y que corrientemente ostenta una estructura de
cristal. Entre sus funciones principales se cuenta la de ser un
componente decisivo y fundamental para la conservación y la salud
de los seres vivos, ya que su presencia resulta determinante para la
actividad de las distintas células.

CONOCIDOS TAMBIÉN COMO MATERIALES
PÉTREOS

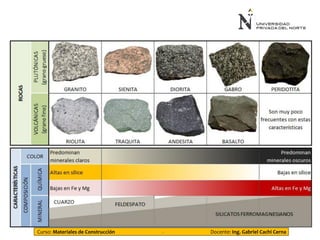

ROCAS ÍGNEAS

ROCAS
METAMÓRFICAS

ROCAS

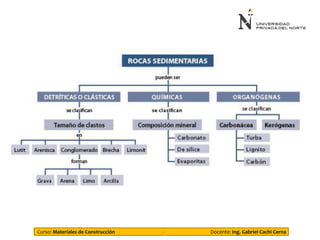

SEDIMENTARIAS

MATERIALES PÉTREOS
Son aquellos materiales sólidos
y duros formados por un
conjunto de minerales y que
pueden ser utilizados por el ser
humano como material de
construcción
FUENTE: IMÁGENES GOOGLE
Mamlouk-Zaiewski, 2009

¿Que es un agregado?
Se denomina agregado a un tipo de material
granulado que se utiliza como materia prima en la
construcción, principalmente por Ingenieros . El
agregado se diferencia de otros materiales por su
estabilidad química y su resistencia mecánica, y se
caracteriza por su tamaño.
Los agregados son el mayor constituyente del
concreto, generalmente componen más del 70 por
ciento del material en un metro cubico de concreto
y son los que hacen que este sea un material
económico de construcción. (ASOCRETO, 2010)

LOS AGREGADOS
Los agregados naturales son el
resultado de la ruptura de
grandes masas de rocas. Los
agregados tienen dos usos
principales dentro del campo de
la ingeniería civil.

LOS AGREGADOS
En ingeniería civil el termino
agregado hace referencia a una
masa de piedra molida, grava, arena,
etc, predominantemente compuesta
por partículas individuales, pero
incluyendo en algunos casos arcillas
y sedimentos.

FUENTE DE LOS AGREGADOS
Entre las fuentes naturales de
agregados se incluyen las canteras
de gravas y de piedra, y los
depósitos fluviales.

EVALUACIÓN DE LAS FUENTES
DE LOS AGREGADOS
Las propiedades físicas y químicas de las
rocas determinan la aceptabilidad de una fuente
de agregados para un determinado proyecto de
construcción.
Estas características varían dentro de una misma
cantera de roca o de grava, lo que hace que sea
necesario muestrear y someter a pruebas
continuamente los materiales a media que se
producen los agregados

USO DE LOS AGREGADOS
Los agregados empleados como material base
pueden añadir estabilidad a una estructura,
proporcionar una capa de drenaje y proteger la
estructura.
La estabilidad esta en función de la fricción entre las
partículas de los agregados y de la cantidad de
material aglomerante a base de arcillas y
sedimentos contenidos en los huecos existentes
entre las partículas del agregado.

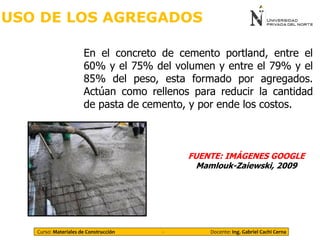

USO DE LOS AGREGADOS
En el concreto de cemento portland, entre el
60% y el 75% del volumen y entre el 79% y el
85% del peso, esta formado por agregados.
Actúan como rellenos para reducir la cantidad
de pasta de cemento, y por ende los costos.

PROPIEDADES DE LOS
AGREGADOS
Las propiedades de los agregados están
definidas por las características tanto de las
partículas individuales como por las
características del material combinado. Estas
propiedades pueden describirse a su vez según
sus características física, químicas y mecánicas.
(Mamlouk-Zaiewski, 2009)

FORMA Y TEXTURA
SUPERFICIAL DE LAS PARTICULAS
La forma de las partículas individuales de los
agregados, determinan como podrá aglomerarse
el material para obtener una configuración
densa así como la movilidad de las piedras
dentro de una mezcla. A la hora de juzgar el
material, hay que tener presente dos
consideraciones: la angularidad y la foliación. .

FORMA Y TEXTURA
SUPERFICIAL DE LAS PARTÍCULAS
Generalmente, las partículas de agregado
angular dan lugar a capas de materiales con
mayor estabilidad que las redondeadas, dado
que su forma hace más complicado que puedan
deslizarse. La foliación describe la relación entre
las dimensiones mas pequeñas y más grandes
de las partículas del agregado.

FORMA Y TEXTURA
SUPERFICIAL DE LAS PARTÍCULAS
La rugosidad de la superficie de las partículas
desempeña un papel importante en la forma en
que el agregado se compacta y se fija con el
material aglomerante. Los agregados con una
textura rugosa son más difíciles de compactar
para que adopten una configuración densa que
los agregados suaves.

TENACIDAD, DUREZA Y
RESISTENCIA A LA ABRASIÓN
La capacidad de los agregados
para resistir el efecto dañino
de las cargas esta relacionada
con la dureza de las partículas
del agregado y se describe
mediante la tenacidad o la
resistencia a la abrasión

TENACIDAD, DUREZA Y
PRUEBA DE ABRASIÓN
Evalúa la tenacidad y la
resistencia a la abrasión de los
agregados. En esta prueba, una
muestra de agregados
mezclados con una distribución
de tamaño fijo se coloca en un
gran tambor de acero con bolas
de acero de tamaño estándar
que actúan como carga abrasiva
Los Ángeles (ASTM C131)

TENACIDAD, DUREZA Y
PRUEBA DE ABRASIÓN
El tambor se hace girar
normalmente durante 500
revoluciones. Después, el
material se extrae de la
maquina y se pasa a través de
un tamiz que retiene todo el
material original. El porcentaje
de pérdida de peso será el
número de abrasión LA.
Los Ángeles (ASTM C131)

ABSORCIÓN
Aunque los agregados son inertes, pueden
capturar agua y aglomerantes asfalticos en los
huecos superficiales. La cantidad de agua que
absorbe el agregado es importante en el diseño
del concreto de cemento portland y en el
concreto asfáltico.

DEFINICIÓN ABSORCIÓN
La absorción se define
como la humedad
contenida en la condición
SSD.

CONTENIDO DE HÚMEDAD
Cantidad de líquido que
posee un cuerpo.
𝜔 =
𝑀 𝑎𝑔𝑢𝑎
𝑀𝑡𝑜𝑡𝑎𝑙
TIMOSHENKO, 2012

PROBLEMA EN CLASE

GRAVEDAD ESPECÍFICA
La gravedad específica, la masa de un
material dividida entre la masa de un volumen
igual de agua destilada, se emplea más
comúnmente.
𝐺𝐸=
𝜌 𝑠
𝜌 𝑎𝑔𝑢𝑎

RESISTENCIA DEL AGREGADO
La resistencia del agregado es importante,
generalmente en el concreto de alta resistencia
y en la capa superficial de los pavimentos
sometidos a un tráfico intenso. La resistencia de
los agregados a la tracción varía entre 0.7 MPa y
16 Mpa (100 psi y 2300 psi), mientras que la
resistencia a compresión esta entre 35 MPa y
350 MPa (5000 psi y 50000 psi). Es difícil
calcular esta propiedad; pero pruebas realizadas
en la roca madre proporcionan una prueba
indirecta de este valor.
(Meininger y Nichols, 1990;
Barcksdale, 1991).

GRANULOMETRÍA DEL
AGREGADO
Los agregados de gran tamaños
son económicamente ventajosos
en el concreto de cemento
portland y el concreto asfaltico.
Pero existe una serie de
consideraciones de construcción,
como la capacidad de equipos, las
dimensiones de los elementos
constructivos, el espacio
disponible entre los elementos de
la armadura de acero y el espesor
de capas, limitan el tamaño
máximo de las partículas del
agregado.

GRANULOMETRÍA DEL
AGREGADO
Se utilizan 2 definiciones para describir el tamaño
máximo de partícula en mezclas de agregados.
Tamaño máximo del agregado: Es el tamaño del
tamiz más pequeño a través del cual puede pasar el
100% de las partículas de la muestra del agregado.
Tamaño máximo nominal del agregado: Se define
como el tamiz superior al del tamiz que tiene un retenido
acumulado mayor o igual al 10%.

ANÁLISIS GRANULOMETRICO
La granulometría describe la distribución de
tamaños de las partículas de los agregados. Se dice
que el agregado al tener mayor tamaño son más
económicos ya que requieren menos aglomerante.
Los resultados del análisis granulométrico se
describen mediante los porcentajes acumulados de
agregados que pasan a través de, o que son
retenidos por un tamaño de tamiz especifico.

Tamices con su respectiva abertura en mm.
(Fuente: Mamlouk-Zaniewski,2009)

PROBLEMA EN CLASE

SUSTANCIAS NOCIVAS
ADAPTADO DE

MODULO DE FINURA
El modulo de finura es una medida de la granulometría
de los agregados y se utiliza principalmente en el
diseño de mezclas de concreto de cemento portland.
Mayoritariamente se calcula en el agregado fino.
𝑀𝐹 =
(( % 𝑟𝑒𝑡𝑒𝑛𝑖𝑑𝑜 𝑒𝑛 𝑙𝑎𝑠 𝑚𝑎𝑙𝑙𝑎𝑠 3", 11
2
",
3
4
",
1
2
",
3
8
", 𝑁° 4) + 500)
100
AGREGADO FINO
FORMULA: LABORATORIO UNIVERSIDAD
PRIVADA DEL NORTE

MODULO DE FINURA
𝑀𝐹 =
(( % 𝑟𝑒𝑡𝑒𝑛𝑖𝑑𝑜 𝑒𝑛 𝑙𝑎𝑠 𝑚𝑎𝑙𝑙𝑎𝑠 3", 11
2
",
3
4
",
1
2
",
3
8
", 𝑁° 4) + 500)
100
AGREGADO FINO
AGREGADO GRUESO
𝑀𝐹 =
( % 𝑟𝑒𝑡𝑒𝑛𝑖𝑑𝑜 𝑒𝑛 𝑙𝑎𝑠 𝑚𝑎𝑙𝑙𝑎𝑠 4, 8,16,30,50,100)
100
FORMULA: LABORATORIO UNIVERSIDAD
PRIVADA DEL NORTE

TOMA DE MUESTRAS
ASTM D75

El muestreo se define como la operación de remoción
de una parte conveniente en tamaño para el ensayo,
de un todo que es de un volumen mucho más grande,
de forma tal que la proporción y distribución de las
calidades a ser ensayadas son las mismas en la parte
removida y el volumen total.
Tamaño Máximo
(mm.)
Masa mínima
(kg)
<5 13
5-25 25
>25 50
Tabla. “Masas mínimas de las muestras para ensayos”
Fuente: ASOCRETO, 2010

Como se ve en la tabla 3, la muestra puede ser
bastante grande, especialmente cuando es
necesario conocer las propiedades del
agregado grueso, de modo que es necesario
reducirla antes del ensayo. En todas las etapas
de reducción es preciso retener el carácter
representativo de la muestra, con el objeto de
que la ensayada, tenga las mismas
propiedades de la principal. Existen 3 formas
de reducir el tamaño de la muestra, la cual en
este texto nos interesa la de partición por
cuartos. (ASOCRETO, 2010)

Partición por cuartos: La muestra principal
se mezcla hasta que tenga aspecto uniforme,
en el caso de agregado fino se humedece para
evitar la segregación. El material se amontona
en forma de cono y a continuación se revuelve
con una pala para forma de nuevo un cono.
Esto se repite dos veces, depositando siempre
el material en la cúspide del cono, de modo que
la caída de partículas se distribuya
uniformemente sobre la circunferencia de la
base, luego es aplanar el cono, y dividirlo en
cuartos. Se descartan dos opuestos, para que
los otros dos formen la muestra, o si todavía es
demasiado, se reduce nuevamente mediante
una partición. (ASOCRETO, 2010)
