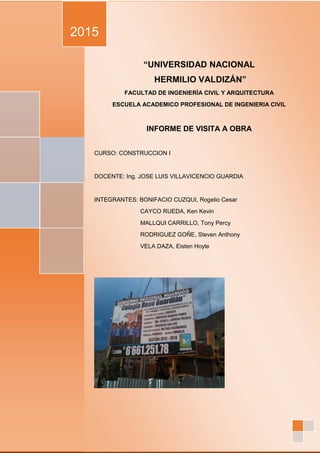

INFORME DE VISITA A OBRA
“UNIVERSIDAD NACIONAL
HERMILIO VALDIZÁN”
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA CIVIL
INFORME DE VISITA A OBRA
CURSO: CONSTRUCCION I
DOCENTE: Ing. JOSE LUIS VILLAVICENCIO GUARDIA
INTEGRANTES: BONIFACIO CUZQUI, Rogelio Cesar
CAYCO RUEDA, Ken Kevin
MALLQUI CARRILLO, Tony Percy
RODRIGUEZ GOÑE, Steven Anthony
VELA DAZA, Eisten Hoyle
2015

CONSTRUCCIÓN I
Página 2

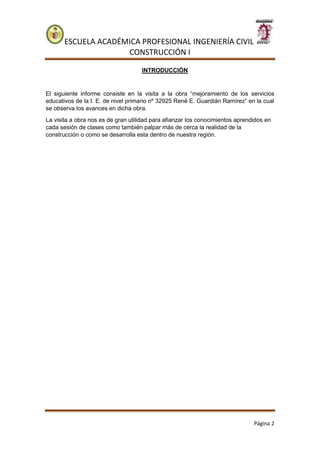

INTRODUCCIÓN
El siguiente informe consiste en la visita a la obra “mejoramiento de los servicios
educativos de la I. E. de nivel primario nº 32925 René E. Guardián Ramírez” en la cual
se observa los avances en dicha obra.
La visita a obra nos es de gran utilidad para afianzar los conocimientos aprendidos en
cada sesión de clases como también palpar más de cerca la realidad de la
construcción o como se desarrolla esta dentro de nuestra región.

CONSTRUCCIÓN I
Página 3
OBJETIVOS
El objetivo principal de cada visita a obra es afianzar los conocimientos aprendidos en
cada sesión de clases como también palpar más de cerca la realidad de la
construcción o como se desarrolla esta dentro de nuestra región.
DESCRIPCIÓN DE LA OBRA VISITADA

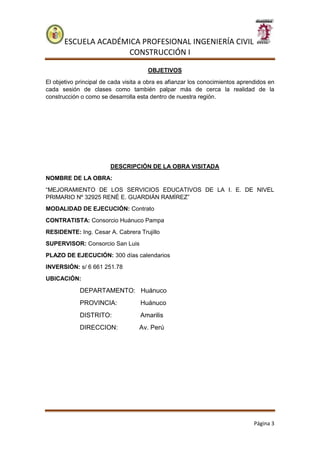

NOMBRE DE LA OBRA:
“MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS DE LA I. E. DE NIVEL
PRIMARIO Nº 32925 RENÉ E. GUARDIÁN RAMÍREZ”
MODALIDAD DE EJECUCIÓN: Contrato
CONTRATISTA: Consorcio Huánuco Pampa
RESIDENTE: Ing. Cesar A. Cabrera Trujillo
SUPERVISOR: Consorcio San Luis
PLAZO DE EJECUCIÓN: 300 días calendarios
INVERSIÓN: s/ 6 661 251.78
UBICACIÓN:
DEPARTAMENTO: Huánuco
PROVINCIA: Huánuco
DISTRITO: Amarilis
DIRECCION: Av. Perú

CONSTRUCCIÓN I
Página 4

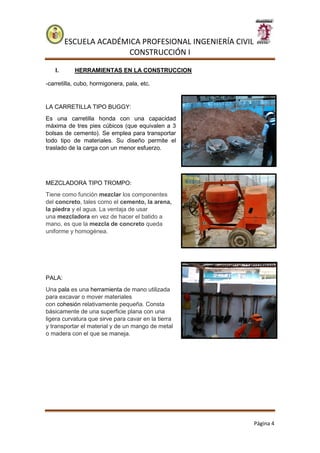

I. HERRAMIENTAS EN LA CONSTRUCCION
-carretilla, cubo, hormigonera, pala, etc.
LA CARRETILLA TIPO BUGGY:
Es una carretilla honda con una capacidad
máxima de tres pies cúbicos (que equivalen a 3
bolsas de cemento). Se emplea para transportar
todo tipo de materiales. Su diseño permite el
traslado de la carga con un menor esfuerzo.
MEZCLADORA TIPO TROMPO:
Tiene como función mezclar los componentes
del concreto, tales como el cemento, la arena,
la piedra y el agua. La ventaja de usar
una mezcladora en vez de hacer el batido a
mano, es que la mezcla de concreto queda
uniforme y homogénea.
PALA:
Una pala es una herramienta de mano utilizada
para excavar o mover materiales
con cohesión relativamente pequeña. Consta
básicamente de una superficie plana con una
ligera curvatura que sirve para cavar en la tierra
y transportar el material y de un mango de metal
o madera con el que se maneja.

CONSTRUCCIÓN I
Página 5
II. MATERIALES EMPLEADOS
EL LADRILLO:
Los ladrillos cerámicos para construcción o ladrillos cocidos, son los bloques de arcilla
o barro endurecidos por el fuego; con frecuencia se les tilda de piedras artificiales.
Tipos de ladrillo de arcilla
 Ladrillos artesanales son aquellos que se realizan manualmente. Se emplean
para toda clase de muros.
 King Kong: Empleado en muros que van a soportar cargas.
 Panderetas: con huecos, empleados para aligerar el peso de los muros.
 Ladrillos Huecos: usados en los techos de concreto armado, del tipo llamado
techo aligerado.
EL ACERO:
El acero corrugado es una clase de acero
laminado usado especialmente en constru-
cción, para emplearlo en hormigón armado.
Se trata de barras de acero que presentan
resaltos o «corrugas» que mejoran la
adherencia con el hormigón. Está dotado
de una gran ductilidad, la cual permite que
a la hora de cortar y doblar no sufra daños,
y tiene una gran soldabilidad, todo ello para
que estas operaciones resulten más seguras
y con un menor gasto energético.

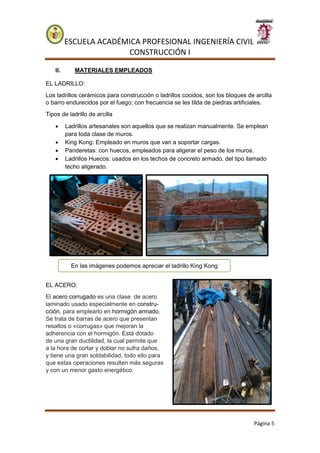

En las imágenes podemos apreciar el ladrillo King Kong

CONSTRUCCIÓN I
Página 6

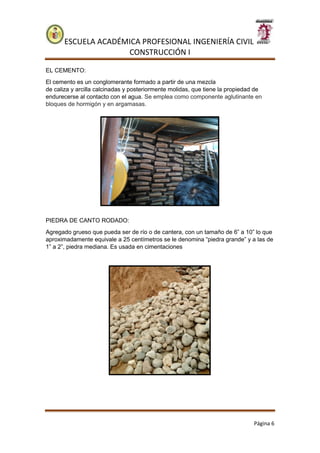

EL CEMENTO:
El cemento es un conglomerante formado a partir de una mezcla
de caliza y arcilla calcinadas y posteriormente molidas, que tiene la propiedad de
endurecerse al contacto con el agua. Se emplea como componente aglutinante en
bloques de hormigón y en argamasas.
PIEDRA DE CANTO RODADO:
Agregado grueso que pueda ser de río o de cantera, con un tamaño de 6” a 10” lo que
aproximadamente equivale a 25 centímetros se le denomina “piedra grande” y a las de
1” a 2”, piedra mediana. Es usada en cimentaciones

CONSTRUCCIÓN I
Página 7

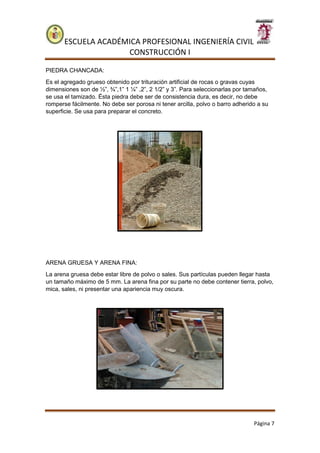

PIEDRA CHANCADA:
Es el agregado grueso obtenido por trituración artificial de rocas o gravas cuyas
dimensiones son de ½”, ¾”,1” 1 ¼” ,2”, 2 1/2” y 3”. Para seleccionarlas por tamaños,
se usa el tamizado. Ésta piedra debe ser de consistencia dura, es decir, no debe
romperse fácilmente. No debe ser porosa ni tener arcilla, polvo o barro adherido a su
superficie. Se usa para preparar el concreto.
ARENA GRUESA Y ARENA FINA:
La arena gruesa debe estar libre de polvo o sales. Sus partículas pueden llegar hasta
un tamaño máximo de 5 mm. La arena fina por su parte no debe contener tierra, polvo,
mica, sales, ni presentar una apariencia muy oscura.

CONSTRUCCIÓN I
Página 8
III. INFORME DE OBRA

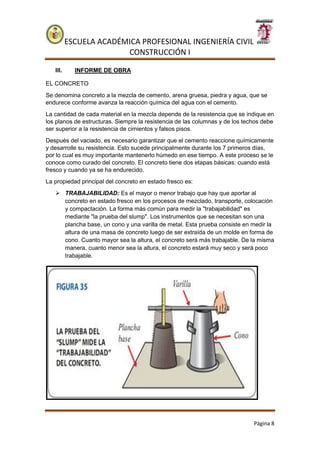

EL CONCRETO
Se denomina concreto a la mezcla de cemento, arena gruesa, piedra y agua, que se
endurece conforme avanza la reacción química del agua con el cemento.
La cantidad de cada material en la mezcla depende de la resistencia que se indique en
los planos de estructuras. Siempre la resistencia de las columnas y de los techos debe
ser superior a la resistencia de cimientos y falsos pisos.
Después del vaciado, es necesario garantizar que el cemento reaccione químicamente
y desarrolle su resistencia. Esto sucede principalmente durante los 7 primeros días,
por lo cual es muy importante mantenerlo húmedo en ese tiempo. A este proceso se le
conoce como curado del concreto. El concreto tiene dos etapas básicas: cuando está
fresco y cuando ya se ha endurecido.
La propiedad principal del concreto en estado fresco es:
 TRABAJABILIDAD: Es el mayor o menor trabajo que hay que aportar al
concreto en estado fresco en los procesos de mezclado, transporte, colocación
y compactación. La forma más común para medir la "trabajabilidad" es
mediante "la prueba del slump". Los instrumentos que se necesitan son una
plancha base, un cono y una varilla de metal. Esta prueba consiste en medir la
altura de una masa de concreto luego de ser extraída de un molde en forma de
cono. Cuanto mayor sea la altura, el concreto será más trabajable. De la misma
manera, cuanto menor sea la altura, el concreto estará muy seco y será poco
trabajable.

CONSTRUCCIÓN I
Página 9

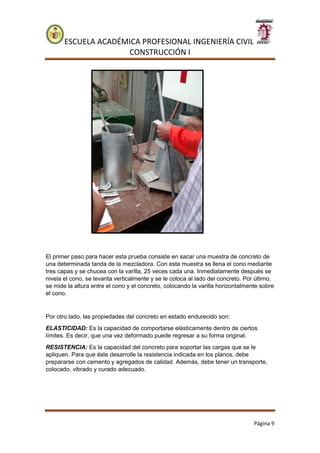

El primer paso para hacer esta prueba consiste en sacar una muestra de concreto de
una determinada tanda de la mezcladora. Con esta muestra se llena el cono mediante
tres capas y se chucea con la varilla, 25 veces cada una. Inmediatamente después se
nivela el cono, se levanta verticalmente y se le coloca al lado del concreto. Por último,
se mide la altura entre el cono y el concreto, colocando la varilla horizontalmente sobre
el cono.
Por otro lado, las propiedades del concreto en estado endurecido son:
ELASTICIDAD: Es la capacidad de comportarse elásticamente dentro de ciertos
límites. Es decir, que una vez deformado puede regresar a su forma original.
RESISTENCIA: Es la capacidad del concreto para soportar las cargas que se le
apliquen. Para que éste desarrolle la resistencia indicada en los planos, debe
prepararse con cemento y agregados de calidad. Además, debe tener un transporte,
colocado, vibrado y curado adecuado.

CONSTRUCCIÓN I
Página 10

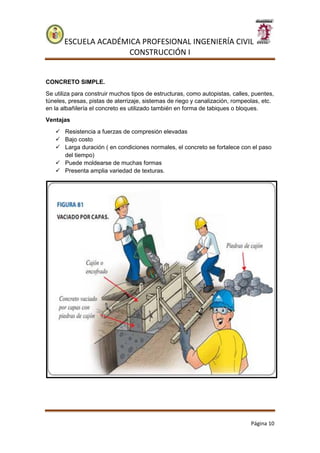

CONCRETO SIMPLE.
Se utiliza para construir muchos tipos de estructuras, como autopistas, calles, puentes,
túneles, presas, pistas de aterrizaje, sistemas de riego y canalización, rompeolas, etc.
en la albañilería el concreto es utilizado también en forma de tabiques o bloques.
Ventajas
 Resistencia a fuerzas de compresión elevadas
 Bajo costo
 Larga duración ( en condiciones normales, el concreto se fortalece con el paso
del tiempo)
 Puede moldearse de muchas formas
 Presenta amplia variedad de texturas.

CONSTRUCCIÓN I
Página 11

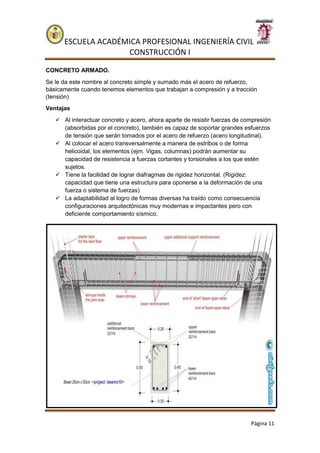

CONCRETO ARMADO.
Se le da este nombre al concreto simple y sumado más el acero de refuerzo,
básicamente cuando tenemos elementos que trabajan a compresión y a tracción
(tensión)
Ventajas
 Al interactuar concreto y acero, ahora aparte de resistir fuerzas de compresión
(absorbidas por el concreto), también es capaz de soportar grandes esfuerzos
de tensión que serán tomados por el acero de refuerzo (acero longitudinal).
 Al colocar el acero transversalmente a manera de estribos o de forma
helicoidal, los elementos (ejm. Vigas, columnas) podrán aumentar su
capacidad de resistencia a fuerzas cortantes y torsionales a los que estén
sujetos.
 Tiene la facilidad de lograr diafragmas de rigidez horizontal. (Rigidez:
capacidad que tiene una estructura para oponerse a la deformación de una
fuerza o sistema de fuerzas)
 La adaptabilidad al logro de formas diversas ha traído como consecuencia
configuraciones arquitectónicas muy modernas e impactantes pero con
deficiente comportamiento sísmico.

CONSTRUCCIÓN I
Página 12

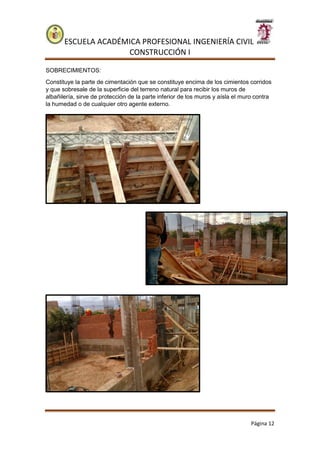

SOBRECIMIENTOS:
Constituye la parte de cimentación que se constituye encima de los cimientos corridos
y que sobresale de la superficie del terreno natural para recibir los muros de
albañilería, sirve de protección de la parte inferior de los muros y aísla el muro contra
la humedad o de cualquier otro agente externo.

CONSTRUCCIÓN I
Página 13
MUROS DE CORTE O PLACA:
Los muros de corte, también conocido como placas son paredes de concreto armado
que dada su mayor dimensión en una dirección, mucho mayor que su ancho,
proporcionan en dicha dirección una gran resistencia y rigidez lateral ante movimientos
laterales. Si la vivienda se encontrase en suelo arenoso o de arcillas blandas, los
planos indicando los diámetros y la altura de dicho muro.

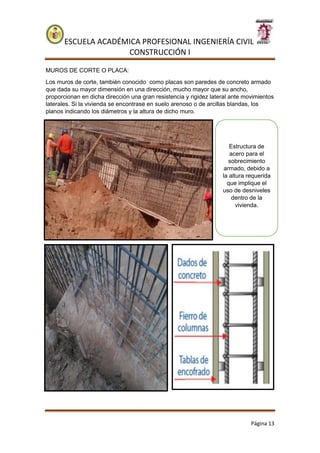

Estructura de
acero para el
sobrecimiento
armado, debido a
la altura requerida
que implique el
uso de desniveles
dentro de la
vivienda.

CONSTRUCCIÓN I
Página 14
MUROS Y TABIQUERÍA
Existen dos tipos de muros: los portantes y los tabiques. Los primeros soportan el
peso de la estructura y resisten la fuerza de los terremotos, a diferencia de los
tabiques que se utilizan para separar ambientes.
Los muros de albañilería se pueden construir colocando los ladrillos de varias formas.
Las más utilizadas son: la de soga y de la cabeza.
COLUMNA:
Una columna es un elemento axial que permite sostener el peso de una estructura,
sometido a compresión, lo bastante delgado respecto su longitud, para que abajo la
acción de una carga gradualmente creciente se rompa por flexión lateral o pandeo
ante una carga mucho menos que la necesaria para romperlo por aplastamiento.

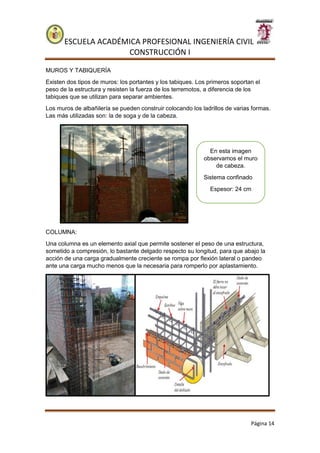

En esta imagen
observamos el muro
de cabeza.
Sistema confinado
Espesor: 24 cm

CONSTRUCCIÓN I
Página 15
PROCESOS DE CALIDAD: todos los materiales empleados deben de cumplir con las
especificaciones técnicas, la calidad en obra era muy deficiente.
SUGURIDAD EN OBRA: la seguridad era mínima sin ninguna intención de cuidar la
salud y el cuidado de sus trabajadores y el público en general que transita.

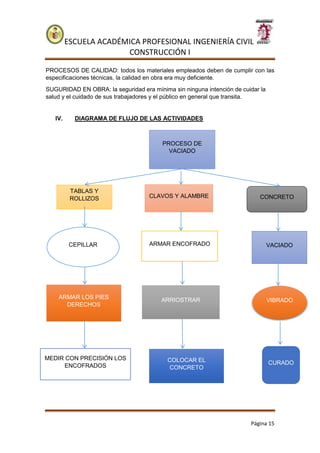

IV. DIAGRAMA DE FLUJO DE LAS ACTIVIDADES
PROCESO DE
VACIADO
TABLAS Y
ROLLIZOS CLAVOS Y ALAMBRE
CEPILLAR ARMAR ENCOFRADO
ARMAR LOS PIES
DERECHOS
ARRIOSTRAR
MEDIR CON PRECISIÓN LOS
ENCOFRADOS
COLOCAR EL
CONCRETO
CONCRETO
VACIADO
VIBRADO
CURADO

CONSTRUCCIÓN I
Página 16

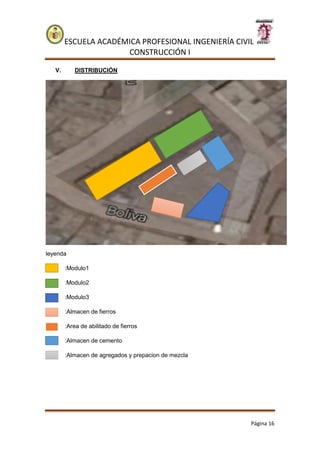

V. DISTRIBUCIÓN
leyenda
:Modulo1
:Modulo2
:Modulo3
:Almacen de fierros
:Area de abilitado de fierros
:Almacen de cemento
:Almacen de agregados y prepacion de mezcla

CONSTRUCCIÓN I
Página 17
VI. CRITICAS:
1. Respecto al expediente técnico, la obra cumple con los requisitos necesarios
para la ejecución, lo cuales tuvimos acceso a los planos de ejecución de obra,
conocimiento del presupuesto de obra, cronograma de ejecución de obra.
(algunos elementos del expediente técnico no se pudo verificar porque son
confidenciales)
2. La obra tiene una adecuada planeación y programación de obras

CONSTRUCCIÓN I
Página 18

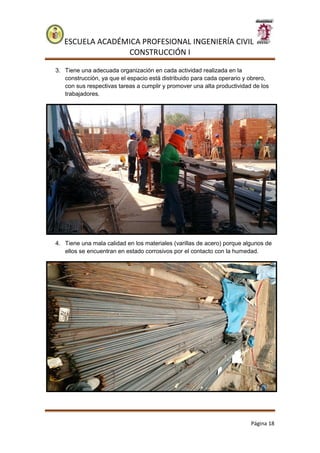

3. Tiene una adecuada organización en cada actividad realizada en la
construcción, ya que el espacio está distribuido para cada operario y obrero,
con sus respectivas tareas a cumplir y promover una alta productividad de los
trabajadores.
4. Tiene una mala calidad en los materiales (varillas de acero) porque algunos de
ellos se encuentran en estado corrosivos por el contacto con la humedad.

CONSTRUCCIÓN I
Página 19

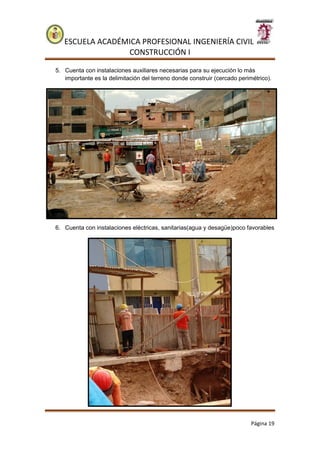

5. Cuenta con instalaciones auxiliares necesarias para su ejecución lo más
importante es la delimitación del terreno donde construir (cercado perimétrico).
6. Cuenta con instalaciones eléctricas, sanitarias(agua y desagüe)poco favorables

CONSTRUCCIÓN I
Página 20

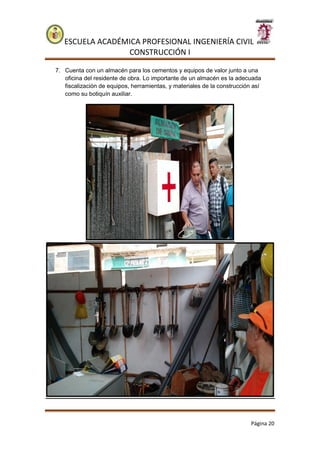

7. Cuenta con un almacén para los cementos y equipos de valor junto a una
oficina del residente de obra. Lo importante de un almacén es la adecuada
fiscalización de equipos, herramientas, y materiales de la construcción así
como su botiquín auxiliar.

CONSTRUCCIÓN I
Página 21

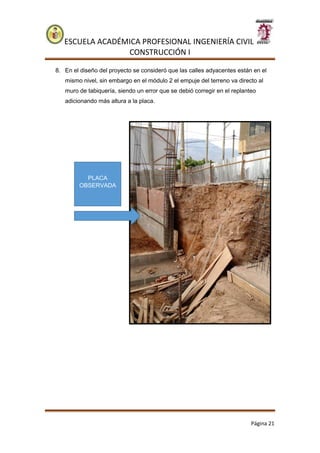

8. En el diseño del proyecto se consideró que las calles adyacentes están en el
mismo nivel, sin embargo en el módulo 2 el empuje del terreno va directo al
muro de tabiquería, siendo un error que se debió corregir en el replanteo
adicionando más altura a la placa.
PLACA
OBSERVADA

CONSTRUCCIÓN I
Página 22
9. La esquina del módulo 2 y el muro de contención debe estar alineado, ya que en los
planos se observa la linealidad entre estos dos elementos.
NO
PRESENTA
LINEALIDAD

CONSTRUCCIÓN I
Página 23

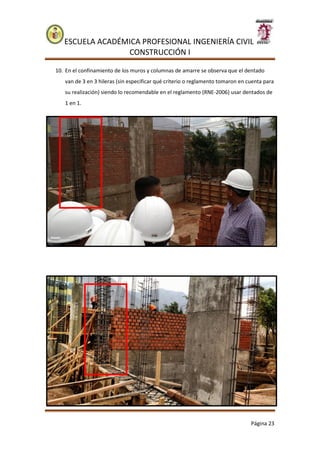

10. En el confinamiento de los muros y columnas de amarre se observa que el dentado
van de 3 en 3 hileras (sin especificar qué criterio o reglamento tomaron en cuenta para
su realización) siendo lo recomendable en el reglamento (RNE-2006) usar dentados de
1 en 1.

CONSTRUCCIÓN I
Página 24

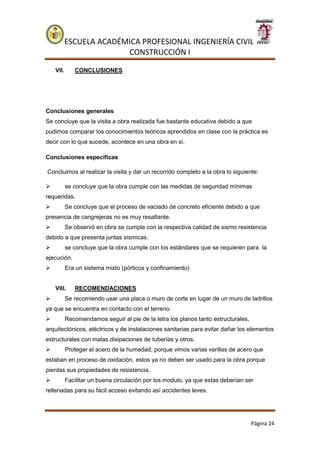

VII. CONCLUSIONES
Conclusiones generales
Se concluye que la visita a obra realizada fue bastante educativa debido a que
pudimos comparar los conocimientos teóricos aprendidos en clase con la práctica es
decir con lo que sucede, acontece en una obra en sí.
Conclusiones específicas
Concluimos al realizar la visita y dar un recorrido completo a la obra lo siguiente:
 se concluye que la obra cumple con las medidas de seguridad mínimas
requeridas.
 Se concluye que el proceso de vaciado de concreto eficiente debido a que
presencia de cangrejeras no es muy resaltante.
 Se observó en obra se cumple con la respectiva calidad de sismo resistencia
debido a que presenta juntas sísmicas.
 se concluye que la obra cumple con los estándares que se requieren para la
ejecución.
 Era un sistema mixto (pórticos y confinamiento)
VIII. RECOMENDACIONES
 Se recomiendo usar una placa o muro de corte en lugar de un muro de ladrillos
ya que se encuentra en contacto con el terreno.
 Recomendamos seguir al pie de la letra los planos tanto estructurales,
arquitectónicos, eléctricos y de instalaciones sanitarias para evitar dañar los elementos
estructurales con malas disipaciones de tuberías y otros.
 Proteger el acero de la humedad, porque vimos varias varillas de acero que
estaban en proceso de oxidación, estos ya no deben ser usado para la obra porque
pierdas sus propiedades de resistencia.
 Facilitar un buena circulación por los modulo, ya que estas deberían ser
rellenadas para su fácil acceso evitando así accidentes leves.

Construccion 1

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Construccion 1

Último

Construccion 1
