1. Una Mirada a los
Combustibles Eléctricos
(Venezuela)
Ing. Nelson Hernández (Energista)
Blog: Gerencia y Energía
La Pluma Candente
Twitter: @energia21 Noviembre 2015Periódico on line: Energy News
Academia Nacional de la
Ingeniería y el Hábitat
Foto: Metro de Caracas, sin electricidad

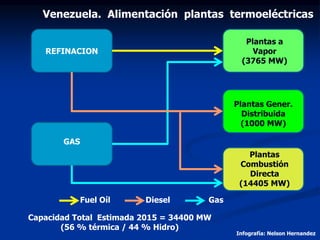

2. REFINACION
GAS
Plantas a
Vapor
(3765 MW)
Plantas Gener.
Distribuida
(1000 MW)
Plantas
Combustión
Directa
(14405 MW)
Fuel Oíl GasDiesel
Venezuela. Alimentación plantas termoeléctricas
Infografía: Nelson Hernandez
Capacidad Total Estimada 2015 = 34400 MW
(56 % térmica / 44 % Hidro)

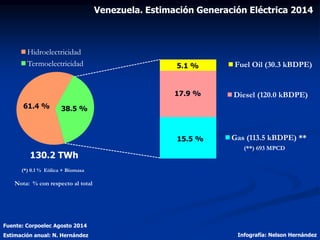

3. Fuente: Corpoelec Agosto 2014
Estimación anual: N. Hernández Infografía: Nelson Hernández
Venezuela. Estimación Generación Eléctrica 2014
Hidroelectricidad
Termoelectricidad
38.5 %61.4 %
130.2 TWh
(*) 0.1 % Eólica + Biomasa
Fuel Oil (30.3 kBDPE)
Diesel (120.0 kBDPE)
Gas (113.5 kBDPE) **15.5 %
17.9 %
5.1 %
(**) 693 MPCD
Nota: % con respecto al total

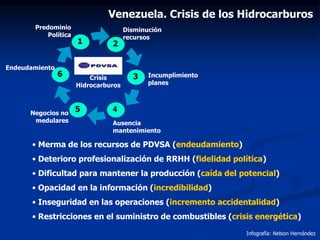

5. 44
6
5
3
21
Ausencia
mantenimiento
Disminución
recursos
Predominio
Política
Endeudamiento
Negocios no
medulares
Incumplimiento
planes
Crisis
Hidrocarburos
• Merma de los recursos de PDVSA (endeudamiento)
• Deterioro profesionalización de RRHH (fidelidad política)
• Dificultad para mantener la producción (caída del potencial)
• Opacidad en la información (incredibilidad)
• Inseguridad en las operaciones (incremento accidentalidad)
• Restricciones en el suministro de combustibles (crisis energética)
Venezuela. Crisis de los Hidrocarburos
Infografía: Nelson Hernández

6. No tiene suficiente disponibilidad de electricidad, instala
nueva generación térmica para superar déficit, no hay gas
para alimentarla, aumenta el consumo de diesel y fuel,
disminuye los volúmenes de exportación de los combustibles
líquidos, disminuye ingresos de divisas y se desfasan
proyectos en el sector eléctrico y petroleros conexos con la
crisis
… Sigue la crisis.
Entrampamiento energético del gobierno

7. Desarrollo de gas natural costa afuera
Fuente: PDVSA 2015

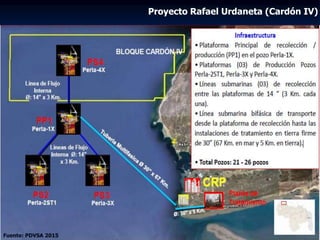

8. Proyecto Rafael Urdaneta (Cardón IV)
Fuente: PDVSA 2015

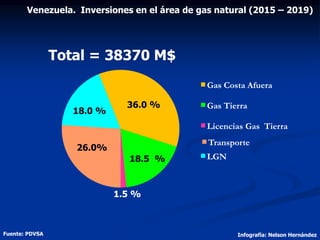

9. Transporte
LGN
Gas Costa Afuera
Gas Tierra
Licencias Gas Tierra
1.5 %
18.0 %
26.0%
18.5 %
36.0 %
Total = 38370 M$
Fuente: PDVSA Infografía: Nelson Hernández
Venezuela. Inversiones en el área de gas natural (2015 – 2019)

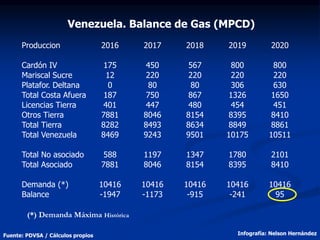

10. Venezuela. Balance de Gas (MPCD)
Produccion 2016 2017 2018 2019 2020
Cardón IV 175 450 567 800 800
Mariscal Sucre 12 220 220 220 220
Platafor. Deltana 0 80 80 306 630
Total Costa Afuera 187 750 867 1326 1650
Licencias Tierra 401 447 480 454 451
Otros Tierra 7881 8046 8154 8395 8410
Total Tierra 8282 8493 8634 8849 8861
Total Venezuela 8469 9243 9501 10175 10511
Total No asociado 588 1197 1347 1780 2101
Total Asociado 7881 8046 8154 8395 8410
Demanda (*) 10416 10416 10416 10416 10416
Balance -1947 -1173 -915 -241 95
Fuente: PDVSA / Cálculos propios Infografía: Nelson Hernández
(*) Demanda Máxima Histórica

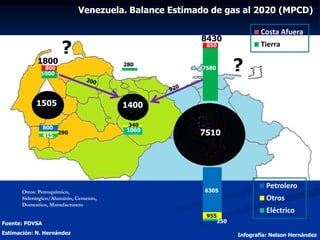

11. Fuente: PDVSA
Estimación: N. Hernández Infografía: Nelson Hernández
Venezuela. Balance Estimado de gas al 2020 (MPCD)
7510
1505 1400
1000
8430
850
7580
280
800
1800
415
800 340
290
250
955
1060
6305
Petrolero
Otros
Eléctrico
Costa Afuera
Tierra
?
?
Otros: Petroquímico,
Siderúrgico/Aluminio, Cemento,
Domestico, Manufacturero

12. Sistema de Transporte y Distribución de gas (2015 - 2019)
Fuente: PDVSA 2015

13. Fuente: PDVSA / ENAGAS / Cálculos Propios Infografía: Nelson Hernández
Venezuela. Estimación Precio Futuro Gas Industrial ($/MBTU)
HOY (Oct 2015) FUTURO
No Asociado
FUTURO
Asociado
Distribución
Transporte
Boca de Pozo
0.31
2.04
1.36
3.70
0.6 (3.7 $/BPE)
7.1 (43.3 $/BPE)
2.04
1.36
0.31
3.71 (22.6 $/BPE)
0.26
Ponderado periodo 2016 – 2020
4.05

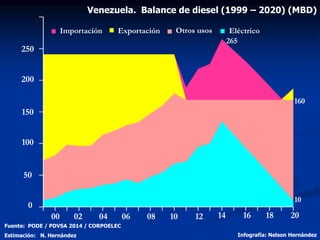

14. Fuente: PODE / PDVSA 2014 / CORPOELEC
Estimación: N. Hernández Infografía: Nelson Hernández
Venezuela. Balance de diesel (1999 – 2020) (MBD)
20
0
250
200
150
50
100
100806040200 18161412
Exportación EléctricoOtros usosImportación
265
160
10

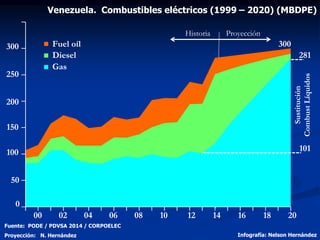

15. 0
300
250
200
150
50
100
18161412100806040200 20
Historia Proyección
Gas
Diesel
Fuel oíl
Sustitución
CombustLíquidos
281
101
300
Fuente: PODE / PDVSA 2014 / CORPOELEC
Proyección: N. Hernández Infografía: Nelson Hernández
Venezuela. Combustibles eléctricos (1999 – 2020) (MBDPE)

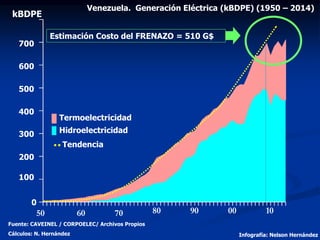

16. Venezuela. Generación Eléctrica (kBDPE) (1950 – 2014)
Infografía: Nelson Hernández
Fuente: CAVEINEL / CORPOELEC/ Archivos Propios
Cálculos: N. Hernández
600
500
400
300
200
100
0
700
kBDPE
Hidroelectricidad
Tendencia
Termoelectricidad
1000706050 80 90
Estimación Costo del FRENAZO = 510 G$

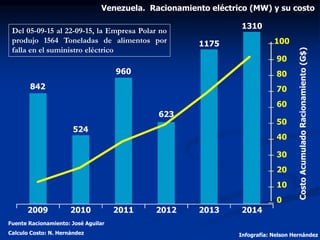

17. Venezuela. Racionamiento eléctrico (MW) y su costo
Fuente Racionamiento: José Aguilar
Calculo Costo: N. Hernández Infografía: Nelson Hernández
100
90
80
70
60
50
40
30
20
10
0
201420132012201120102009
1310
1175
623
960
524
842
CostoAcumuladoRacionamiento(G$)
Del 05-09-15 al 22-09-15, la Empresa Polar no
produjo 1564 Toneladas de alimentos por
falla en el suministro eléctrico

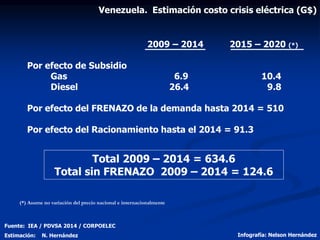

18. 2009 – 2014 2015 – 2020 (*)
Por efecto de Subsidio
Gas 6.9 10.4
Diesel 26.4 9.8
Por efecto del FRENAZO de la demanda hasta 2014 = 510
Por efecto del Racionamiento hasta el 2014 = 91.3
Total 2009 – 2014 = 634.6
Total sin FRENAZO 2009 – 2014 = 124.6
Fuente: IEA / PDVSA 2014 / CORPOELEC
Estimación: N. Hernández Infografía: Nelson Hernández
Venezuela. Estimación costo crisis eléctrica (G$)
(*) Asume no variación del precio nacional e internacionalmente

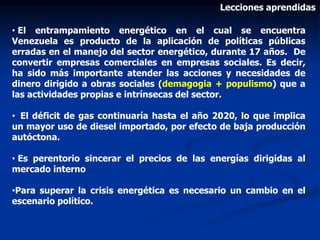

19. Lecciones aprendidas
• El entrampamiento energético en el cual se encuentra
Venezuela es producto de la aplicación de políticas públicas
erradas en el manejo del sector energético, durante 17 años. De
convertir empresas comerciales en empresas sociales. Es decir,
ha sido más importante atender las acciones y necesidades de
dinero dirigido a obras sociales (demagogia + populismo) que a
las actividades propias e intrínsecas del sector.
• El déficit de gas continuaría hasta el año 2020, lo que implica
un mayor uso de diesel importado, por efecto de baja producción
autóctona.
• Es perentorio sincerar el precios de las energías dirigidas al
mercado interno
•Para superar la crisis energética es necesario un cambio en el
escenario político.

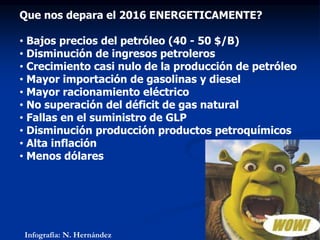

20. Que nos depara el 2016 ENERGETICAMENTE?
• Bajos precios del petróleo (40 - 50 $/B)
• Disminución de ingresos petroleros
• Crecimiento casi nulo de la producción de petróleo
• Mayor importación de gasolinas y diesel
• Mayor racionamiento eléctrico
• No superación del déficit de gas natural
• Fallas en el suministro de GLP
• Disminución producción productos petroquímicos
• Alta inflación
• Menos dólares
Infografía: N. Hernández

21. Una Mirada a los
Combustibles Eléctricos
(Venezuela)
Ing. Nelson Hernández (Energista)
Blog: Gerencia y Energía
La Pluma Candente
Twitter: @energia21 Noviembre 2015Periódico on line: Energy News
Academia Nacional de la
Ingeniería y el Hábitat
Foto: Metro de Caracas, sin electricidad
… Muchas Gracias!
