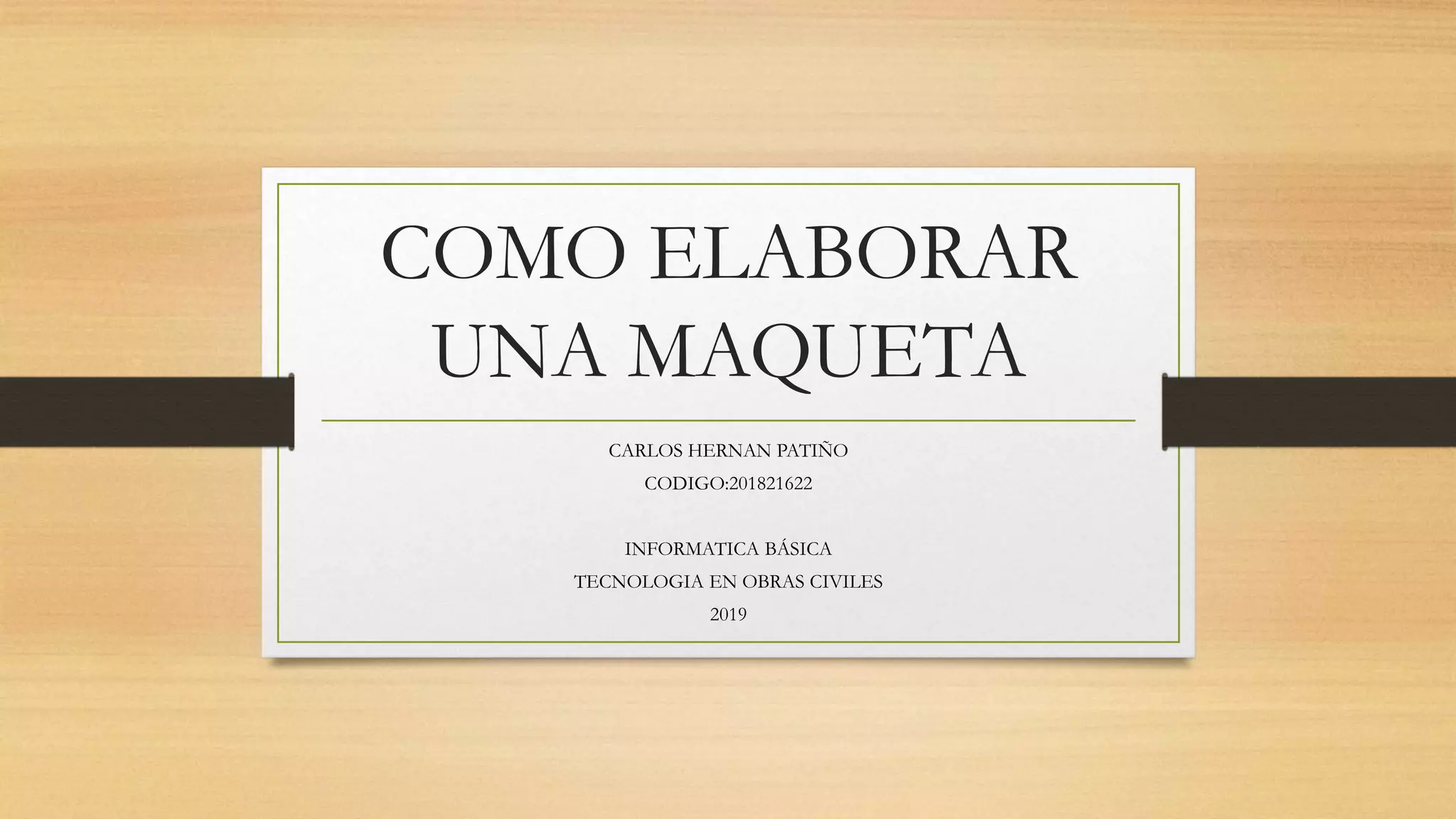

1. COMO ELABORAR
UNA MAQUETA
CARLOS HERNAN PATIÑO
CODIGO:201821622
INFORMATICA BÁSICA
TECNOLOGIA EN OBRAS CIVILES
2019

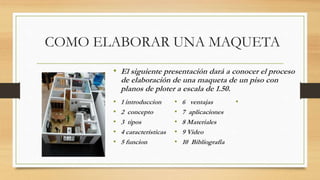

2. COMO ELABORAR UNA MAQUETA
• El siguiente presentación dará a conocer el proceso
de elaboración de una maqueta de un piso con
planos de ploter a escala de 1.50.
• 1 introduccion
• 2 concepto
• 3 tipos
• 4 características
• 5 funcion
• 6 ventajas
• 7 aplicaciones
• 8 Materiales
• 9 Video
• 10 Bibliografia
•

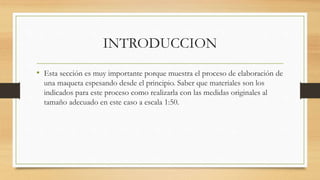

3. INTRODUCCION
• Esta sección es muy importante porque muestra el proceso de elaboración de
una maqueta espesando desde el principio. Saber que materiales son los
indicados para este proceso como realizarla con las medidas originales al
tamaño adecuado en este caso a escala 1:50.

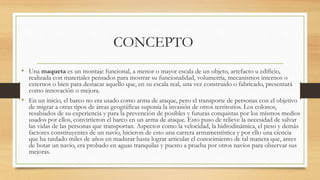

4. CONCEPTO
• Una maqueta es un montaje funcional, a menor o mayor escala de un objeto, artefacto u edificio,
realizada con materiales pensados para mostrar su funcionalidad, volumetría, mecanismos internos o
externos o bien para destacar aquello que, en su escala real, una vez construido o fabricado, presentará
como innovación o mejora.
• En un inicio, el barco no era usado como arma de ataque, pero el transporte de personas con el objetivo
de migrar a otras tipos de áreas geográficas suponía la invasión de otros territorios. Los colonos,
resabiados de su experiencia y para la prevención de posibles y futuras conquistas por los mismos medios
usados por ellos, convirtieron el barco en un arma de ataque. Esto puso de relieve la necesidad de salvar
las vidas de las personas que transportan. Aspectos como la velocidad, la hidrodinámica, el peso y demás
factores constituyentes de un navío, hicieron de esto una carrera armamentística y por ello una ciencia
que ha tardado miles de años en madurar hasta lograr articular el conocimiento de tal manera que, antes
de botar un navío, era probado en aguas tranquilas y puesto a prueba por otros navíos para observar sus
mejoras.

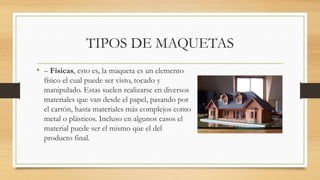

5. TIPOS DE MAQUETAS
• – Físicas, esto es, la maqueta es un elemento
físico el cual puede ser visto, tocado y
manipulado. Estas suelen realizarse en diversos
materiales que van desde el papel, pasando por
el cartón, hasta materiales más complejos como
metal o plásticos. Incluso en algunos casos el
material puede ser el mismo que el del
producto final.

6. TIPOS DE MAQUETAS
• Virtuales, es decir, maquetas que sólo
pueden ser visualizadas mediante imágenes
(llamadas popularmente Renders) y/o videos
ya que estas son archivos de computadora y
por ende no existen de forma física, y suelen
ser realizadas con software especializado para
ello. Entre estos encontramos AutoCAD,
ArchiCAD, 3DSMAX, MAYA, Revit, etc.

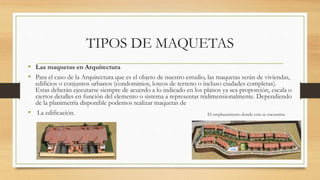

7. TIPOS DE MAQUETAS
• Las maquetas en Arquitectura
• Para el caso de la Arquitectura que es el objeto de nuestro estudio, las maquetas serán de viviendas,
edificios o conjuntos urbanos (condominios, loteos de terreno o incluso ciudades completas).
Estas deberán ejecutarse siempre de acuerdo a lo indicado en los planos ya sea proporción, escala o
ciertos detalles en función del elemento o sistema a representar tridimensionalmente. Dependiendo
de la planimetría disponible podemos realizar maquetas de
• La edificación. El emplazamiento donde esta se encuentra.

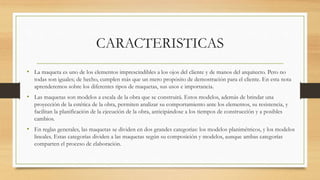

8. CARACTERISTICAS
• La maqueta es uno de los elementos imprescindibles a los ojos del cliente y de manos del arquitecto. Pero no
todas son iguales; de hecho, cumplen más que un mero propósito de demostración para el cliente. En esta nota
aprenderemos sobre los diferentes tipos de maquetas, sus usos e importancia.
• Las maquetas son modelos a escala de la obra que se construirá. Estos modelos, además de brindar una
proyección de la estética de la obra, permiten analizar su comportamiento ante los elementos, su resistencia, y
facilitan la planificación de la ejecución de la obra, anticipándose a los tiempos de construcción y a posibles
cambios.
• En reglas generales, las maquetas se dividen en dos grandes categorías: los modelos planimétricos, y los modelos
lineales. Estas categorías dividen a las maquetas según su composición y modelos, aunque ambas categorías
comparten el proceso de elaboración.

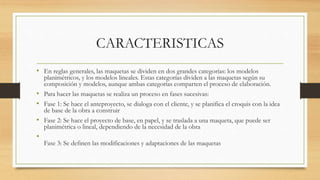

9. CARACTERISTICAS
• En reglas generales, las maquetas se dividen en dos grandes categorías: los modelos
planimétricos, y los modelos lineales. Estas categorías dividen a las maquetas según su
composición y modelos, aunque ambas categorías comparten el proceso de elaboración.
• Para hacer las maquetas se realiza un proceso en fases sucesivas:
• Fase 1: Se hace el anteproyecto, se dialoga con el cliente, y se planifica el croquis con la idea
de base de la obra a construir
• Fase 2: Se hace el proyecto de base, en papel, y se traslada a una maqueta, que puede ser
planimétrica o lineal, dependiendo de la necesidad de la obra
•
Fase 3: Se definen las modificaciones y adaptaciones de las maquetas

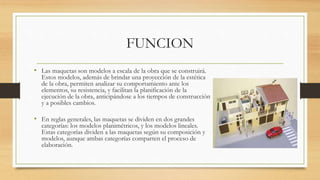

10. FUNCION
• Las maquetas son modelos a escala de la obra que se construirá.
Estos modelos, además de brindar una proyección de la estética
de la obra, permiten analizar su comportamiento ante los
elementos, su resistencia, y facilitan la planificación de la
ejecución de la obra, anticipándose a los tiempos de construcción
y a posibles cambios.
• En reglas generales, las maquetas se dividen en dos grandes
categorías: los modelos planimétricos, y los modelos lineales.
Estas categorías dividen a las maquetas según su composición y
modelos, aunque ambas categorías comparten el proceso de
elaboración.

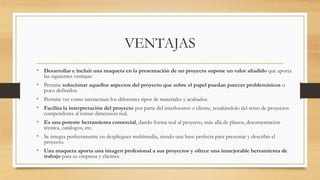

11. VENTAJAS
• Desarrollar e incluir una maqueta en la presentación de un proyecto supone un valor añadido que aporta
las siguientes ventajas:
• Permite solucionar aquellos aspectos del proyecto que sobre el papel puedan parecer problemáticos o
poco definidos.
• Permite ver como interactúan los diferentes tipos de materiales y acabados.
• Facilita la interpretación del proyecto por parte del interlocutor o cliente, resaltándolo del resto de proyectos
competidores al tomar dimensión real.
• Es una potente herramienta comercial, dando forma real al proyecto, más allá de planos, documentación
técnica, catálogos, etc.
• Se integra perfectamente en despliegues multimedia, siendo una base perfecta para presentar y describir el
proyecto.
• Una maqueta aporta una imagen profesional a sus proyectos y ofrece una inmejorable herramienta de
trabajo para su empresa y clientes.

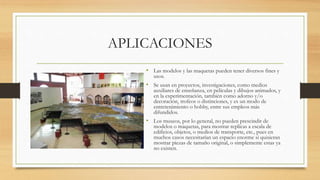

12. APLICACIONES
• Las modelos y las maquetas pueden tener diversos fines y
usos.
• Se usan en proyectos, investigaciones, como medios
auxiliares de enseñanza, en películas y dibujos animados, y
en la experimentación, también como adorno y/o
decoración, trofeos o distinciones, y es un modo de
entretenimiento o hobby, entre sus empleos más
difundidos.
• Los museos, por lo general, no pueden prescindir de
modelos o maquetas, para mostrar replicas a escala de
edificios, objetos, o medios de transporte, etc., pues en
muchos casos necesitarían un espacio enorme si quisieran
mostrar piezas de tamaño original, o simplemente estas ya
no existen.

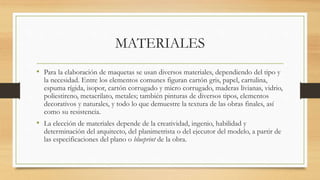

13. MATERIALES
• Para la elaboración de maquetas se usan diversos materiales, dependiendo del tipo y
la necesidad. Entre los elementos comunes figuran cartón gris, papel, cartulina,
espuma rígida, isopor, cartón corrugado y micro corrugado, maderas livianas, vidrio,
poliestireno, metacrilato, metales; también pinturas de diversos tipos, elementos
decorativos y naturales, y todo lo que demuestre la textura de las obras finales, así
como su resistencia.
• La elección de materiales depende de la creatividad, ingenio, habilidad y
determinación del arquitecto, del planimetrista o del ejecutor del modelo, a partir de
las especificaciones del plano o blueprint de la obra.

14. MATERIALES

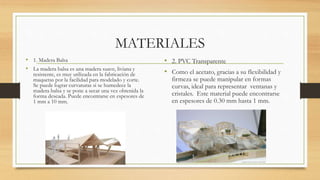

• 1. Madera Balsa
• La madera balsa es una madera suave, liviana y
resistente, es muy utilizada en la fabricación de
maquetas por la facilidad para modelado y corte.
Se puede lograr curvaturas si se humedece la
madera balsa y se pone a secar una vez obtenida la
forma deseada. Puede encontrarse en espesores de
1 mm a 10 mm.
• 2. PVC Transparente
• Como el acetato, gracias a su flexibilidad y
firmeza se puede manipular en formas
curvas, ideal para representar ventanas y
cristales. Este material puede encontrarse
en espesores de 0.30 mm hasta 1 mm.

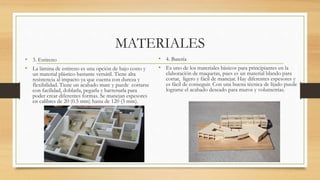

15. MATERIALES
• 3. Estireno
• La lámina de estireno es una opción de bajo costo y
un material plástico bastante versátil. Tiene alta
resistencia al impacto ya que cuenta con dureza y
flexibilidad. Tiene un acabado mate y puede cortarse
con facilidad, doblarla, pegarla y barrenarla para
poder crear diferentes formas. Se manejan espesores
en calibres de 20 (0.5 mm) hasta de 120 (3 mm).
• 4. Batería
• Es uno de los materiales básicos para principiantes en la
elaboración de maquetas, pues es un material blando para
cortar, ligero y fácil de manejar. Hay diferentes espesores y
es fácil de conseguir. Con una buena técnica de lijado puede
lograrse el acabado deseado para muros y volumetrías.

16. MATERIALES

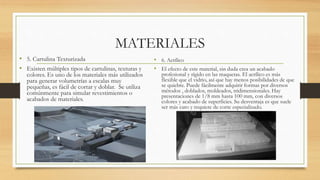

• 5. Cartulina Texturizada
• Existen múltiples tipos de cartulinas, texturas y
colores. Es uno de los materiales más utilizados
para generar volumetrías a escalas muy
pequeñas, es fácil de cortar y doblar. Se utiliza
comúnmente para simular revestimientos o
acabados de materiales.
• 6. Acrílico
• El efecto de este material, sin duda crea un acabado
profesional y rígido en las maquetas. El acrílico es más
flexible que el vidrio, así que hay menos posibilidades de que
se quiebre. Puede fácilmente adquirir formas por diversos
métodos , doblados, moldeados, tridimensionales. Hay
presentaciones de 1/8 mm hasta 100 mm, con diversos
colores y acabado de superficies. Su desventaja es que suele
ser más caro y requiere de corte especializado.

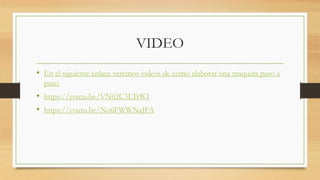

17. VIDEO
• En el siguiente enlace veremos videos de como elaborar una maqueta paso a
paso.
• https://youtu.be/VN02C3LTrWI
• https://youtu.be/No6FWWNaJFA

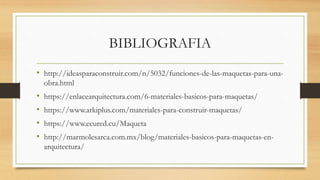

18. BIBLIOGRAFIA
• http://ideasparaconstruir.com/n/5032/funciones-de-las-maquetas-para-una-
obra.html
• https://enlacearquitectura.com/6-materiales-basicos-para-maquetas/
• https://www.arkiplus.com/materiales-para-construir-maquetas/
• https://www.ecured.cu/Maqueta
• http://marmolesarca.com.mx/blog/materiales-basicos-para-maquetas-en-
arquitectura/
