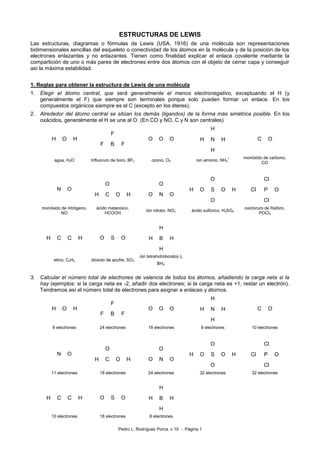

1. Pedro L. Rodríguez Porca. v 10 - Página 1
ESTRUCTURAS DE LEWIS
Las estructuras, diagramas o fórmulas de Lewis (USA, 1916) de una molécula son representaciones
bidimensionales sencillas del esqueleto o conectividad de los átomos en la molécula y de la posición de los
electrones enlazantes y no enlazantes. Tienen como finalidad explicar el enlace covalente mediante la
compartición de uno o más pares de electrones entre dos átomos con el objeto de cerrar capa y conseguir
así la máxima estabilidad.
1. Reglas para obtener la estructura de Lewis de una molécula
1. Elegir el átomo central, que será generalmente el menos electronegativo, exceptuando el H (y
generalmente el F) que siempre son terminales porque solo pueden formar un enlace. En los
compuestos orgánicos siempre es el C (excepto en los éteres).
2. Alrededor del átomo central se sitúan los demás (ligandos) de la forma más simétrica posible. En los
oxácidos, generalmente el H se une al O. (En CO y NO, C y N son centrales)
H O H
B
F
F F
O O O N H
H
H
H
C O
agua, H2O trifluoruro de boro, BF3 ozono, O3 ion amonio, NH4
+
monóxido de carbono,
CO
N O
C
O
H O H N O
O
O
S
O
O O
O
H H
P O
Cl
Cl
Cl
monóxido de nitrógeno,
NO
ácido metanoico,
HCOOH
ión nitrato, NO3
- ácido sulfúrico, H2SO4
oxicloruro de fósforo,
POCl3
H C C H
O S O
etino, C2H2 dióxido de azufre, SO2
ión tetrahidroborato(-),
BH4
-
3. Calcular el número total de electrones de valencia de todos los átomos, añadiendo la carga neta si la
hay (ejemplos: si la carga neta es -2, añadir dos electrones; si la carga neta es +1, restar un electrón).
Tendremos así el número total de electrones para asignar a enlaces y átomos.
H O H
B
F
F F
O O O N H
H
H
H
C O
8 electrones 24 electrones 18 electrones 8 electrones 10 electrones
N O
C
O
H O H N O
O
O
S
O
O O
O
H H
P O
Cl
Cl
Cl
11 electrones 18 electrones 24 electrones 32 electrones 32 electrones
H C C H
O S O
10 electrones 18 electrones 8 electrones

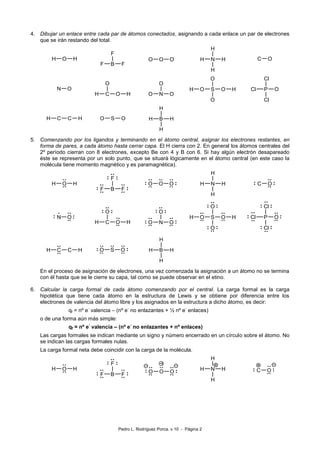

2. Pedro L. Rodríguez Porca. v 10 - Página 2
4. Dibujar un enlace entre cada par de átomos conectados, asignando a cada enlace un par de electrones
que se irán restando del total.
H O H
B
F
F F
O O O N H
H
H
H
C O
N O
C
O
H O H N O
O
O
S
O
O O
O
H H
P O
Cl
Cl
Cl
H C C H O S O
5. Comenzando por los ligandos y terminando en el átomo central, asignar los electrones restantes, en
forma de pares, a cada átomo hasta cerrar capa. El H cierra con 2. En general los átomos centrales del
2º período cierran con 8 electrones, excepto Be con 4 y B con 6. Si hay algún electrón desapareado
éste se representa por un solo punto, que se situará lógicamente en el átomo central (en este caso la
molécula tiene momento magnético y es paramagnética).
H O H
B
F
F F
O O O
N H
H
H
H
C O
N O
C
O
H O H
N O
O
O
S
O
O O
O
H H
P O
Cl
Cl
Cl
H C C H
O S O
En el proceso de asignación de electrones, una vez comenzada la asignación a un átomo no se termina
con él hasta que se le cierre su capa, tal como se puede observar en el etino.
6. Calcular la carga formal de cada átomo comenzando por el central. La carga formal es la carga
hipotética que tiene cada átomo en la estructura de Lewis y se obtiene por diferencia entre los
electrones de valencia del átomo libre y los asignados en la estructura a dicho átomo, es decir:
qf = nº e- valencia – (nº e- no enlazantes + ½ nº e- enlaces)
o de una forma aún más simple:
qf = nº e- valencia – (nº e- no enlazantes + nº enlaces)
Las cargas formales se indican mediante un signo y número encerrado en un círculo sobre el átomo. No
se indican las cargas formales nulas.
La carga formal neta debe coincidir con la carga de la molécula.
H O H
B
F
F F
O O O
+2
N H
H
H
H
C O

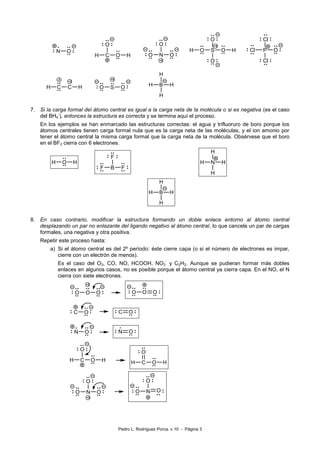

3. Pedro L. Rodríguez Porca. v 10 - Página 3
N O
C
O
H O H
N O
O
O
+2
S
O
O O
O
H H
+2
P O
Cl
Cl
Cl
H C C H
+2
-2
O S O
+2
7. Si la carga formal del átomo central es igual a la carga neta de la molécula o si es negativa (es el caso
del BH4
-), entonces la estructura es correcta y se termina aquí el proceso.
En los ejemplos se han enmarcado las estructuras correctas: el agua y trifluoruro de boro porque los
átomos centrales tienen carga formal nula que es la carga neta de las moléculas, y el ion amonio por
tener el átomo central la misma carga formal que la carga neta de la molécula. Obsérvese que el boro
en el BF3 cierra con 6 electrones.
H O H
B
F
F F
N H
H
H
H
8. En caso contrario, modificar la estructura formando un doble enlace entorno al átomo central
desplazando un par no enlazante del ligando negativo al átomo central, lo que cancela un par de cargas
formales, una negativa y otra positiva.
Repetir este proceso hasta:
a) Si el átomo central es del 2º período: éste cierre capa (o si el número de electrones es impar,
cierre con un electrón de menos).
Es el caso del O3, CO, NO, HCOOH, NO3
- y C2H2. Aunque se pudieran formar más dobles
enlaces en algunos casos, no es posible porque el átomo central ya cierra capa. En el NO, el N
cierra con siete electrones.
O O O
+2
O O O
C O
C O
N O
N O
C
O
H O H
C
O
H O H
N O
O
O
+2
N O
O
O

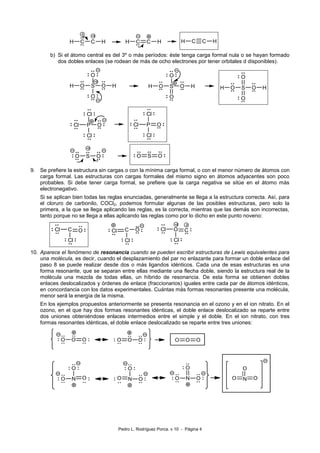

4. Pedro L. Rodríguez Porca. v 10 - Página 4
H C C H
+2
-2
H C C H H C C H
b) Si el átomo central es del 3º o más períodos: éste tenga carga formal nula o se hayan formado
dos dobles enlaces (se rodean de más de ocho electrones por tener orbitales d disponibles).
S
O
O O
O
H H
+2
S
O
O O
O
H H
S
O
O O
O
H H
P O
Cl
Cl
Cl
P O
Cl
Cl
Cl
O S O
+2
O S O
+2
9. Se prefiere la estructura sin cargas o con la mínima carga formal, o con el menor número de átomos con
carga formal. Las estructuras con cargas formales del mismo signo en átomos adyacentes son poco
probables. Si debe tener carga formal, se prefiere que la carga negativa se sitúe en el átomo más
electronegativo.
Si se aplican bien todas las reglas enunciadas, generalmente se llega a la estructura correcta. Así, para
el cloruro de carbonilo, COCl2, podemos formular algunas de las posibles estructuras, pero solo la
primera, a la que se llega aplicando las reglas, es la correcta, mientras que las demás son incorrectas,
tanto porque no se llega a ellas aplicando las reglas como por lo dicho en este punto noveno:
Cl C O
Cl
+2
Cl C O
Cl
O C
Cl
Cl
-2
10. Aparece el fenómeno de resonancia cuando se pueden escribir estructuras de Lewis equivalentes para
una molécula, es decir, cuando el desplazamiento del par no enlazante para formar un doble enlace del
paso 8 se puede realizar desde dos o más ligandos idénticos. Cada una de esas estructuras es una
forma resonante, que se separan entre ellas mediante una flecha doble, siendo la estructura real de la
molécula una mezcla de todas ellas, un híbrido de resonancia. De esta forma se obtienen dobles
enlaces deslocalizados y órdenes de enlace (fraccionarios) iguales entre cada par de átomos idénticos,
en concordancia con los datos experimentales. Cuántas más formas resonantes presente una molécula,
menor será la energía de la misma.
En los ejemplos propuestos anteriormente se presenta resonancia en el ozono y en el ion nitrato. En el
ozono, en el que hay dos formas resonantes idénticas, el doble enlace deslocalizado se reparte entre
dos uniones obteniéndose enlaces intermedios entre el simple y el doble. En el ion nitrato, con tres
formas resonantes idénticas, el doble enlace deslocalizado se reparte entre tres uniones:

5. Pedro L. Rodríguez Porca. v 10 - Página 5
2. Procedimiento intuitivo para obtener la estructura de Lewis
Es un método que permite obtener de forma bastante fácil estructuras de Lewis en el caso de moléculas
poco complicadas desde el punto de vista electrónico. Se basa en formar enlaces covalentes a partir de
electrones desapareados de cada átomo para que cada uno de ellos cierre capa.
Para ello, después de aplicar los dos primeros pasos del apartado anterior, se dibujan las representaciones
de Lewis de cada átomo. Así, para el NH3, O2, COCl2 y BeF2 (el Be cierra capa con 4 electrones –octeto
incompleto-):
N H
H
H
O O
Cl C O
Cl
F Be F
A continuación se forman los enlaces covalentes entre electrones desapareados (indicándose mediante un
segmento):
N H
H
H
O O
Cl C O
Cl
F Be F
quedando finalmente:
N H
H
H
O O
Cl C O
Cl
F Be F
En otros casos hay que acudir al concepto de enlace covalente coordinado o dativo para poder explicar
la formación de la estructura de Lewis. En este enlace, el par de electrones del enlace procede de un átomo
central que dispone de un par no enlazante que es cedido para compartirlo con otro átomo ligando que tiene
una zona vacía. El enlace dativo se representa mediante una flecha que se dirige desde el átomo dador del
par de electrones al átomo receptor.
Así podemos explicar la formación del ion amonio, NH4
+, a partir de la formación de un enlace dativo entre el
NH3 y el ion H+, en donde el N del amoníaco cede un par no enlazante al ion hidrógeno que al no disponer
éste de su electrón de valencia tiene una zona vacía. El NH3, especie que cede el par de electrones, se
denomina base de Lewis, mientras que el H+, que acepta el par, se denomina ácido de Lewis:
H N H
H
H
+
H N H
H
H
+
= H N H
H
H
+
Al final no hay distinción entre el enlace dativo y los otros enlaces, todos son covalentes, pero es una
herramienta que permite explicar de forma intuitiva la formación de algunas estructuras. Lo dicho para el ion
amonio también se aplica a la formación del ion oxidanio u oxonio (antiguo hidronio), H3O+.
Mediante el enlace dativo también se pueden explicar otras estructuras. Así, en el caso del ozono:
O O O O O O
1
2
O O O
formándose primero un doble enlace entre los dos primeros átomos de O. A continuación, en el paso
indicado con 1 un electrón solitario del tercer O pasa a la zona en donde ya hay otro electrón, apareándose,
y en el paso indicado con 2 se forma el enlace dativo por cesión del par no enlazante del oxígeno central al
tercero. La estructura resultante tiene carga formal y a partir de aquí se presenta resonancia, tal como se ha
visto en el apartado anterior.
También se pueden abordar estructuras un poco más complejas como algunas que
tienen por átomo central elementos del 3º o más períodos, para lo cual hay que saber
que pueden cerrar capa con más de ocho electrones –octectos expandidos-. Así, el P
cierra con 10 en el PCl5 (para lo cual hay que representar los 5 electrones de valencia del
P en cinco zonas).

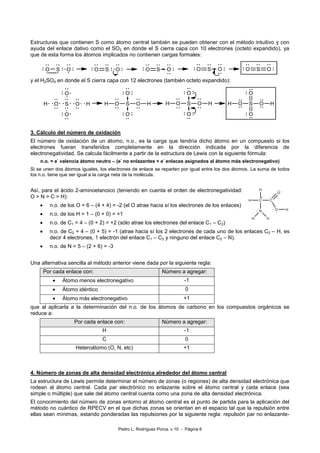

6. Pedro L. Rodríguez Porca. v 10 - Página 6
Estructuras que contienen S como átomo central también se pueden obtener con el método intuitivo y con
ayuda del enlace dativo como el SO2 en donde el S cierra capa con 10 electrones (octeto expandido), ya
que de esta forma los átomos implicados no contienen cargas formales:
y el H2SO4 en donde el S cierra capa con 12 electrones (también octeto expandido):
3. Cálculo del número de oxidación
El número de oxidación de un átomo, n.o., es la carga que tendría dicho átomo en un compuesto si los
electrones fueran transferidos completamente en la dirección indicada por la diferencia de
electronegatividad. Se calcula fácilmente a partir de la estructura de Lewis con la siguiente fórmula:
n.o. = e- valencia átomo neutro – (e- no enlazantes + e- enlaces asignados al átomo más electronegativo)
Si se unen dos átomos iguales, los electrones de enlace se reparten por igual entre los dos átomos. La suma de todos
los n.o. tiene que ser igual a la carga neta de la molécula.
Así, para el ácido 2-aminoetanoico (teniendo en cuenta el orden de electronegatividad:
O > N > C > H):
n.o. de los O = 6 – (4 + 4) = -2 (el O atrae hacia sí los electrones de los enlaces)
n.o. de los H = 1 – (0 + 0) = +1
n.o. de C1 = 4 – (0 + 2) = +2 (sólo atrae los electrones del enlace C1 – C2)
n.o. de C2 = 4 – (0 + 5) = -1 (atrae hacia sí los 2 electrones de cada uno de los enlaces C2 – H, es
decir 4 electrones, 1 electrón del enlace C1 – C2 y ninguno del enlace C2 – N).
n.o. de N = 5 – (2 + 6) = -3
Una alternativa sencilla al método anterior viene dada por la siguiente regla:
Por cada enlace con: Número a agregar:
Átomo menos electronegativo -1
Átomo idéntico 0
Átomo más electronegativo +1
que al aplicarla a la determinación del n.o. de los átomos de carbono en los compuestos orgánicos se
reduce a:
Por cada enlace con: Número a agregar:
H -1
C 0
Heteroátomo (O, N, etc) +1
4. Número de zonas de alta densidad electrónica alrededor del átomo central
La estructura de Lewis permite determinar el número de zonas (o regiones) de alta densidad electrónica que
rodean al átomo central. Cada par electrónico no enlazante sobre el átomo central y cada enlace (sea
simple o múltiple) que sale del átomo central cuenta como una zona de alta densidad electrónica.
El conocimiento del número de zonas entorno al átomo central es el punto de partida para la aplicación del
método no cuántico de RPECV en el que dichas zonas se orientan en el espacio tal que la repulsión entre
ellas sean mínimas, estando ponderadas las repulsiones por la siguiente regla: repulsión par no enlazante-
C C
O
O H
H
H
N
H H
2 1

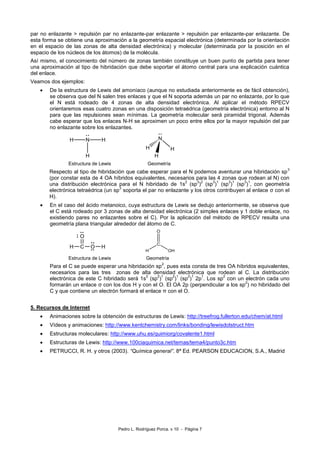

7. Pedro L. Rodríguez Porca. v 10 - Página 7
par no enlazante > repulsión par no enlazante-par enlazante > repulsión par enlazante-par enlazante. De
esta forma se obtiene una aproximación a la geometría espacial electrónica (determinada por la orientación
en el espacio de las zonas de alta densidad electrónica) y molecular (determinada por la posición en el
espacio de los núcleos de los átomos) de la molécula.
Así mismo, el conocimiento del número de zonas también constituye un buen punto de partida para tener
una aproximación al tipo de hibridación que debe soportar el átomo central para una explicación cuántica
del enlace.
Veamos dos ejemplos:
De la estructura de Lewis del amoníaco (aunque no estudiada anteriormente es de fácil obtención),
se observa que del N salen tres enlaces y que el N soporta además un par no enlazante, por lo que
el N está rodeado de 4 zonas de alta densidad electrónica. Al aplicar el método RPECV
orientaremos esas cuatro zonas en una disposición tetraédrica (geometría electrónica) entorno al N
para que las repulsiones sean mínimas. La geometría molecular será piramidal trigonal. Además
cabe esperar que los enlaces N-H se aproximen un poco entre ellos por la mayor repulsión del par
no enlazante sobre los enlazantes.
Estructura de Lewis Geometría
Respecto al tipo de hibridación que cabe esperar para el N podemos aventurar una hibridación sp3
(por constar esta de 4 OA híbridos equivalentes, necesarios para las 4 zonas que rodean al N) con
una distribución electrónica para el N hibridado de 1s2 (sp3)2 (sp3)1 (sp3)1 (sp3)1, con geometría
electrónica tetraédrica (un sp3 soporta el par no enlazante y los otros contribuyen al enlace σ con el
H).
En el caso del ácido metanoico, cuya estructura de Lewis se dedujo anteriormente, se observa que
el C está rodeado por 3 zonas de alta densidad electrónica (2 simples enlaces y 1 doble enlace, no
existiendo pares no enlazantes sobre el C). Por la aplicación del método de RPECV resulta una
geometría plana triangular alrededor del átomo de C.
C
O
H O H
Estructura de Lewis Geometría
Para el C se puede esperar una hibridación sp2, pues esta consta de tres OA híbridos equivalentes,
necesarios para las tres zonas de alta densidad electrónica que rodean al C. La distribución
electrónica de este C hibridado será 1s2 (sp2)1 (sp2)1 (sp2)1 2p1. Los sp2 con un electrón cada uno
formarán un enlace σ con los dos H y con el O. El OA 2p (perpendicular a los sp2) no hibridado del
C y que contiene un electrón formará el enlace π con el O.
5. Recursos de Internet
Animaciones sobre la obtención de estructuras de Lewis: http://treefrog.fullerton.edu/chem/at.html
Vídeos y animaciones: http://www.kentchemistry.com/links/bonding/lewisdotstruct.htm
Estructuras moleculares: http://www.uhu.es/quimiorg/covalente1.html
Estructuras de Lewis: http://www.100ciaquimica.net/temas/tema4/punto3c.htm
PETRUCCI, R. H. y otros (2003). “Química general”. 8ª Ed. PEARSON EDUCACION, S.A., Madrid
