El documento describe las compuertas lógicas básicas (OR, AND, NOT) y compuestas (NOR, NAND, OR exclusivo, NO-XOR), incluyendo sus tablas de verdad. Explica que las compuertas lógicas son elementos fundamentales en electrónica digital ya que permiten realizar operaciones lógicas básicas sobre señales binarias.

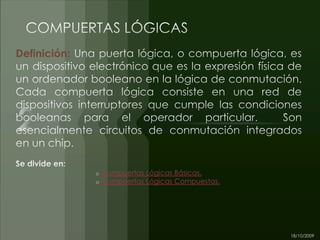

1. Compuertas Lógicas

2. Definición:
o Compuertas Lógicas Básicas.
o Compuertas Lógicas Compuestas.

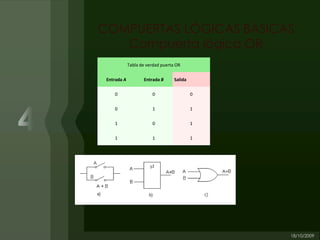

4. COMPUERTAS LÓGICAS BÁSICAS

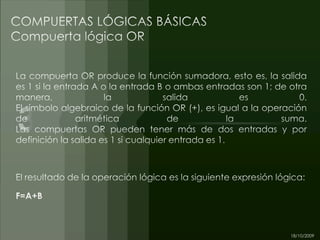

Compuerta lógica OR
Tabla de verdad puerta OR
Entrada A Entrada B Salida
0 0 0
0 1 1
1 0 1
1 1 1

6. COMPUERTAS LÓGICAS BÁSICAS

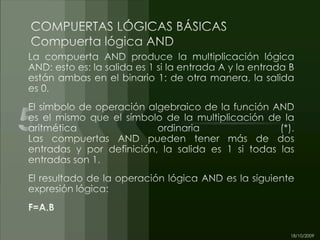

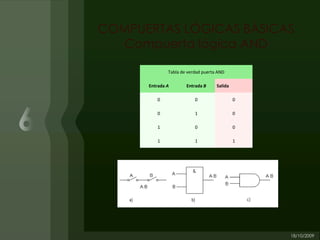

Compuerta lógica AND
Tabla de verdad puerta AND
Entrada A Entrada B Salida
0 0 0
0 1 0
1 0 0
1 1 1

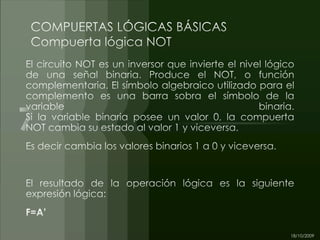

8. COMPUERTAS LÓGICAS BÁSICAS

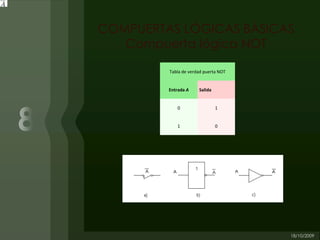

Compuerta lógica NOT
Tabla de verdad puerta NOT
Entrada A Salida
0 1
1 0

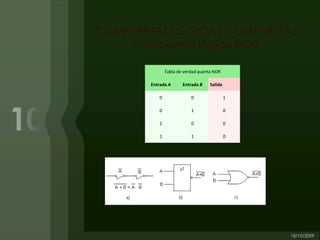

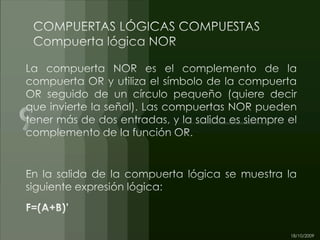

10. COMPUERTAS LÓGICAS COMPUESTAS
Compuerta lógica NOR
Tabla de verdad puerta NOR
Entrada A Entrada B Salida
0 0 1
0 1 0
1 0 0
1 1 0

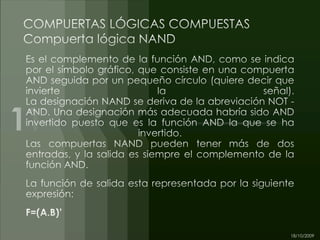

12. COMPUERTAS LÓGICAS COMPUESTAS

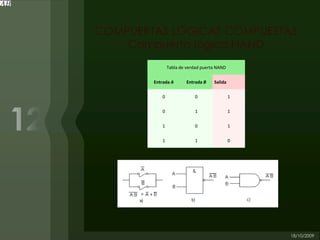

Compuerta lógica NAND
Tabla de verdad puerta NAND
Entrada A Entrada B Salida
0 0 1
0 1 1
1 0 1
1 1 0

13. COMPUERTAS LÓGICAS COMPUESTAS
Compuerta lógica OR Exclusivo

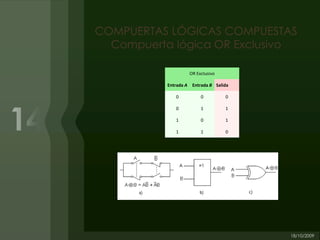

14. COMPUERTAS LÓGICAS COMPUESTAS
Compuerta lógica OR Exclusivo
OR Exclusivo
Entrada A Entrada B Salida
0 0 0
0 1 1
1 0 1
1 1 0

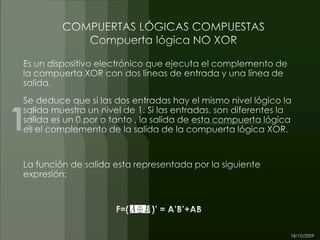

16. COMPUERTAS LÓGICAS COMPUESTAS

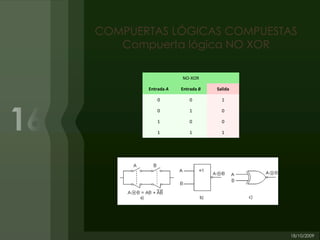

Compuerta lógica NO XOR
NO-XOR
Entrada A Entrada B Salida
0 0 1
0 1 0
1 0 0
1 1 1

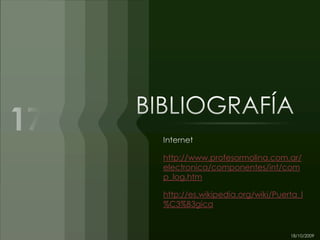

17. http://www.profesormolina.com.ar/
