Este documento describe los componentes básicos de un sistema de comunicaciones vía satélite, incluyendo las estaciones terrenas, el satélite y los modelos de enlace de subida y bajada. También explica diferentes técnicas de acceso múltiple como FDMA, TDMA, CDMA y ALOHA que permiten a múltiples estaciones terrenas comunicarse a través de un solo satélite.

1. Comunicación satelital El sistema de comunicaciones vía satélite está formado básicamente por las estaciones terrenas y el satélite. El objetivo del sistema es permitir que las estaciones terrenas se comuniquen entre sí utilizando al satélite como una estación repetidora cuando la distancia que separa a las estaciones terrenas es tan grande que no permite la comunicación directa.

2. Comunicación satelital Modelos de enlace del sistema satelital Modelo de subida El modulador de IF convierte las señales de banda base de entrada a una frecuencia intermedia modulada en FM, en PSK o en QAM. El convertidor (mezclador y filtro pasa-banda) convierte la IF a una frecuencia de portadora de RF apropiada. El HPA proporciona una sensibilidad de entrada adecuada y potencia de salida para propagar la señal al transponder del satélite

3. Comunicación satelital Modelos de enlace del sistema satelital Transponder El BPF de entrada limita el ruido total aplicado a la entrada del LNA. La salida del LNA alimenta un convertidor de frecuencia que cambia la frecuencia de subida de banda alta a una frecuencia de bajada de banda baja. El amplificador TWT amplifica la señal de RF para su posterior transmisión por medio de la bajada a los receptores de la estación terrena.

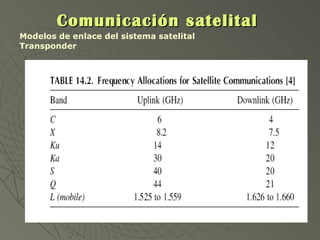

4. Comunicación satelital Modelos de enlace del sistema satelital Transponder

5. Comunicación satelital Modelos de enlace del sistema satelital Modelo de bajada Un receptor de estación terrena incluye un BPF de entrada, un LNA y un convertidor de RF a IF. El BPF limita la potencia del ruido de entrada al LNA. El convertidor de RF a IF es una combinación de filtro mezclador/pasa-bandas que convierte la señal de RF a una frecuencia de IF.

6. Comunicación satelital Técnicas de acceso múltiple (FDMA, TDMA, CDMA, ALOHA). El acceso múltiple puede ser por División de Frecuencia, Tiempo y Código. Cada enlace requiere de dos canales de RF del satélite uno de subida y uno de bajada y se requieren cuatro frecuencias de portadora, dos de subida y dos de bajada. FDMA.- El BW de un transponder se divide en secciones o ranuras de frecuencias asignadas a las distintas E.T. transmisoras. TDMA.- Cada estación terrena transmite pequeñas ráfagas de información durante una ranura de tiempo especifica (intervalo). Las ráfagas están sincronizadas de tal manera que el estallido de cada estación llegue al satélite en un tiempo diferente

7. Comunicación satelital Técnicas de acceso múltiple (FDMA, TDMA, CDMA, ALOHA). CDMA.- Todas las estaciones terrenas transmiten dentro de la misma banda de frecuencias y no tienen limitación de cuándo pueden transmitir. La separación de las señales se realiza por medio de técnicas de codificación. ALOHA.- Esta técnica es una variante de TDMA, mucho más económica, pero también menos eficiente. Aquí las estaciones transmiten ráfagas de datos, pero lo hacen sin coordinación, sin tiempos asignados y envían su información al satélite sólo cuando necesitan hacerlo. No se necesita ninguna estación maestra ni equipo de sincronización como en TDMA puro.
