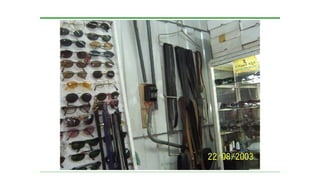

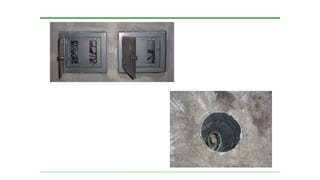

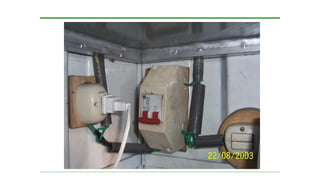

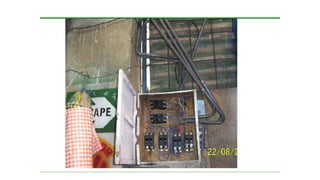

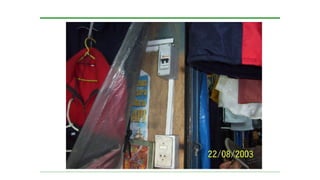

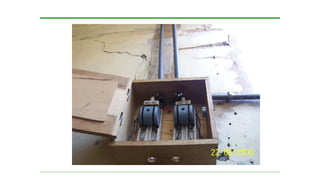

10. En casa cuando ocurre un corto circuito o desperfecto
eléctrico.
¿qué ocurre con el fluido eléctrico?

11. ¿esto se pudo evitar?

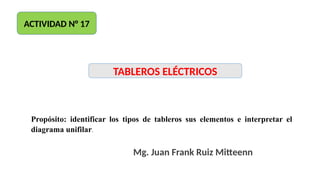

14. Mg. Juan Frank Ruiz Mitteenn

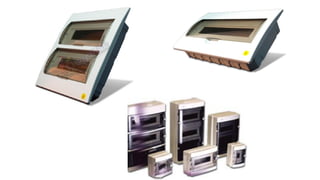

TABLEROS ELÉCTRICOS
Propósito: identificar los tipos de tableros sus elementos e interpretar el
diagrama unifilar.
ACTIVIDAD N° 17

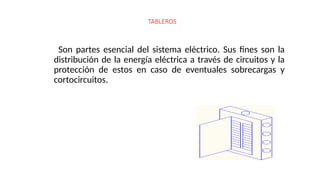

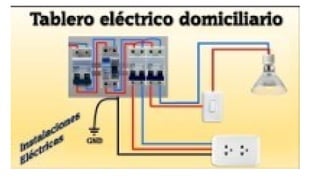

16. Son partes esencial del sistema eléctrico. Sus fines son la
distribución de la energía eléctrica a través de circuitos y la
protección de estos en caso de eventuales sobrecargas y
cortocircuitos.

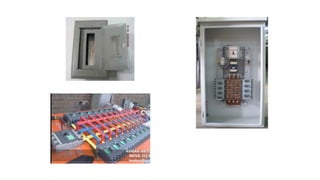

TABLEROS

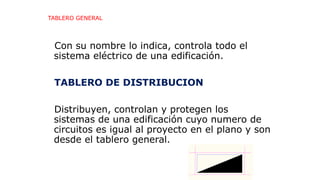

17. Con su nombre lo indica, controla todo el
sistema eléctrico de una edificación.
TABLERO DE DISTRIBUCION
Distribuyen, controlan y protegen los
sistemas de una edificación cuyo numero de
circuitos es igual al proyecto en el plano y son
desde el tablero general.
TABLERO GENERAL

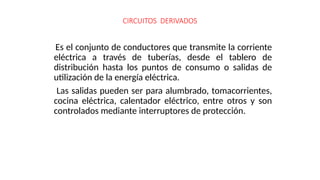

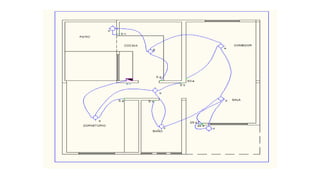

18. Es el conjunto de conductores que transmite la corriente
eléctrica a través de tuberías, desde el tablero de
distribución hasta los puntos de consumo o salidas de
utilización de la energía eléctrica.
Las salidas pueden ser para alumbrado, tomacorrientes,
cocina eléctrica, calentador eléctrico, entre otros y son
controlados mediante interruptores de protección.
CIRCUITOS DERIVADOS

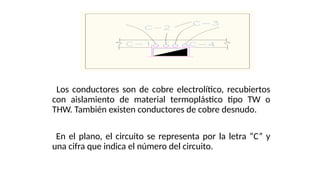

19. Los conductores son de cobre electrolítico, recubiertos
con aislamiento de material termoplástico tipo TW o
THW. También existen conductores de cobre desnudo.
En el plano, el circuito se representa por la letra “C” y
una cifra que indica el número del circuito.

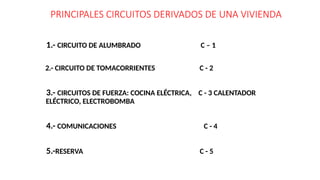

20. 1.- CIRCUITO DE ALUMBRADO C – 1
2.- CIRCUITO DE TOMACORRIENTES C - 2
3.- CIRCUITOS DE FUERZA: COCINA ELÉCTRICA, C - 3 CALENTADOR
ELÉCTRICO, ELECTROBOMBA
4.- COMUNICACIONES C - 4
5.-RESERVA C - 5
PRINCIPALES CIRCUITOS DERIVADOS DE UNA VIVIENDA

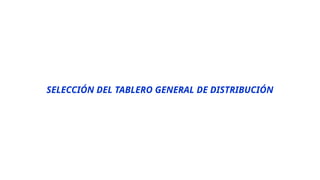

22. SELECCIÓN DEL TABLERO GENERAL DE DISTRIBUCIÓN

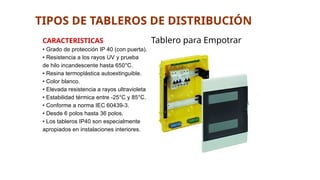

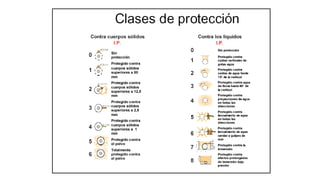

24. Tablero para Empotrar
TIPOS DE TABLEROS DE DISTRIBUCIÓN
CARACTERISTICAS
• Grado de protección IP 40 (con puerta).
• Resistencia a los rayos UV y prueba
de hilo incandescente hasta 650°C.
• Resina termoplástica autoextinguible.
• Color blanco.
• Elevada resistencia a rayos ultravioleta
• Estabilidad térmica entre -25°C y 85°C.
• Conforme a norma IEC 60439-3.
• Desde 6 polos hasta 36 polos.
• Los tableros IP40 son especialmente
apropiados en instalaciones interiores.

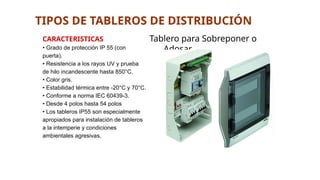

25. Tablero para Sobreponer o
Adosar
TIPOS DE TABLEROS DE DISTRIBUCIÓN
CARACTERISTICAS
• Grado de protección IP 55 (con
puerta).
• Resistencia a los rayos UV y prueba
de hilo incandescente hasta 850°C.
• Color gris.
• Estabilidad térmica entre -20°C y 70°C.
• Conforme a norma IEC 60439-3.
• Desde 4 polos hasta 54 polos
• Los tableros IP55 son especialmente
apropiados para instalación de tableros
a la intemperie y condiciones
ambientales agresivas.

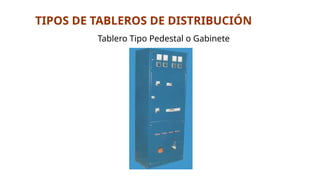

26. Tablero Tipo Pedestal o Gabinete
TIPOS DE TABLEROS DE DISTRIBUCIÓN

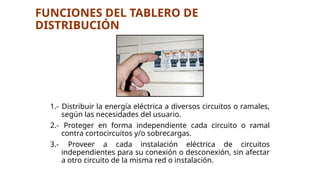

27. 1.- Distribuir la energía eléctrica a diversos circuitos o ramales,
según las necesidades del usuario.
2.- Proteger en forma independiente cada circuito o ramal
contra cortocircuitos y/o sobrecargas.
3.- Proveer a cada instalación eléctrica de circuitos
independientes para su conexión o desconexión, sin afectar
a otro circuito de la misma red o instalación.
FUNCIONES DEL TABLERO DE
DISTRIBUCIÓN

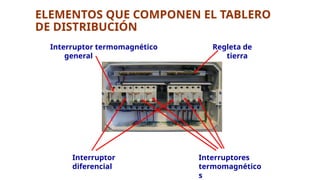

28. Interruptor termomagnético
general
Interruptor
diferencial
Interruptores
termomagnético
s
Regleta de
tierra
ELEMENTOS QUE COMPONEN EL TABLERO
DE DISTRIBUCIÓN

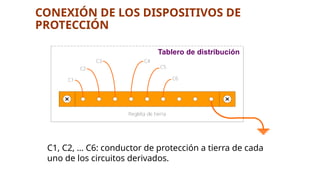

29. Tablero de distribución
C1
C2
C3 C4
C5
C6
Regleta de tierra
C1, C2, … C6: conductor de protección a tierra de cada
uno de los circuitos derivados.
CONEXIÓN DE LOS DISPOSITIVOS DE
PROTECCIÓN

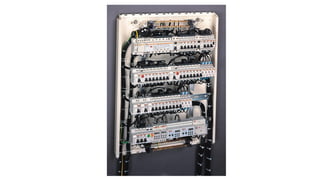

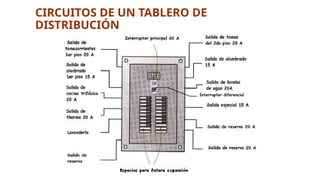

30. CIRCUITOS DE UN TABLERO DE
DISTRIBUCIÓN
Interruptor diferencial

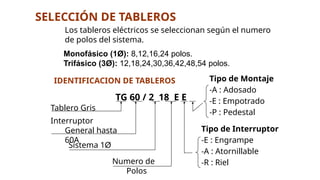

32. Los tableros eléctricos se seleccionan según el numero
de polos del sistema.
SELECCIÓN DE TABLEROS

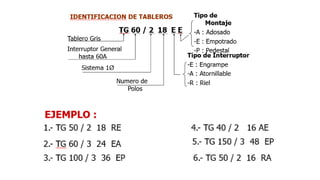

IDENTIFICACION DE TABLEROS
TG 60 / 2 18 E E
Tablero Gris
Interruptor
General hasta
60A
Sistema 1Ø
Numero de
Polos
Tipo de Interruptor
-E : Engrampe
-A : Atornillable
-R : Riel
Tipo de Montaje
-A : Adosado
-E : Empotrado
-P : Pedestal
Monofásico (1Ø): 8,12,16,24 polos.
Trifásico (3Ø): 12,18,24,30,36,42,48,54 polos.

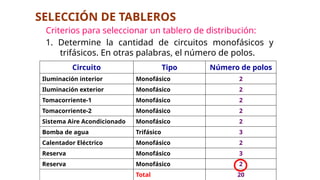

34. Criterios para seleccionar un tablero de distribución:
1. Determine la cantidad de circuitos monofásicos y
trifásicos. En otras palabras, el número de polos.
Circuito Tipo Número de polos
Iluminación interior Monofásico 2
Iluminación exterior Monofásico 2
Tomacorriente-1 Monofásico 2
Tomacorriente-2 Monofásico 2
Sistema Aire Acondicionado Monofásico 2
Bomba de agua Trifásico 3
Calentador Eléctrico Monofásico 2
Reserva Monofásico 3
Reserva Monofásico 2
Total 20
SELECCIÓN DE TABLEROS

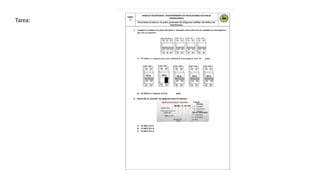

35. Tarea:
