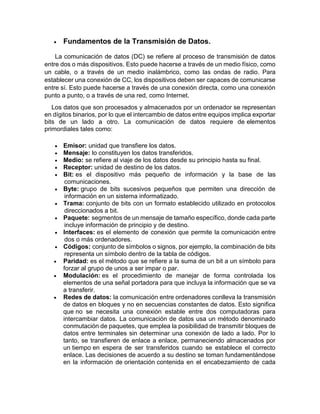

1.  Fundamentos de la Transmisión de Datos.
La comunicación de datos (DC) se refiere al proceso de transmisión de datos
entre dos o más dispositivos. Esto puede hacerse a través de un medio físico, como
un cable, o a través de un medio inalámbrico, como las ondas de radio. Para
establecer una conexión de CC, los dispositivos deben ser capaces de comunicarse
entre sí. Esto puede hacerse a través de una conexión directa, como una conexión
punto a punto, o a través de una red, como Internet.
Los datos que son procesados y almacenados por un ordenador se representan
en dígitos binarios, por lo que el intercambio de datos entre equipos implica exportar
bits de un lado a otro. La comunicación de datos requiere de elementos
primordiales tales como:
 Emisor: unidad que transfiere los datos.
 Mensaje: lo constituyen los datos transferidos.
 Medio: se refiere al viaje de los datos desde su principio hasta su final.
 Receptor: unidad de destino de los datos.
 Bit: es el dispositivo más pequeño de información y la base de las
comunicaciones.
 Byte: grupo de bits sucesivos pequeños que permiten una dirección de
información en un sistema informatizado.
 Trama: conjunto de bits con un formato establecido utilizado en protocolos
direccionados a bit.
 Paquete: segmentos de un mensaje de tamaño específico, donde cada parte
incluye información de principio y de destino.
 Interfaces: es el elemento de conexión que permite la comunicación entre
dos o más ordenadores.
 Códigos: conjunto de símbolos o signos, por ejemplo, la combinación de bits
representa un símbolo dentro de la tabla de códigos.
 Paridad: es el método que se refiere a la suma de un bit a un símbolo para
forzar al grupo de unos a ser impar o par.
 Modulación: es el procedimiento de manejar de forma controlada los
elementos de una señal portadora para que incluya la información que se va
a transferir.
 Redes de datos: la comunicación entre ordenadores conlleva la transmisión
de datos en bloques y no en secuencias constantes de datos. Esto significa
que no se necesita una conexión estable entre dos computadoras para
intercambiar datos. La comunicación de datos usa un método denominado
conmutación de paquetes, que emplea la posibilidad de transmitir bloques de
datos entre terminales sin determinar una conexión de lado a lado. Por lo
tanto, se transfieren de enlace a enlace, permaneciendo almacenados por
un tiempo en espera de ser transferidos cuando se establece el correcto
enlace. Las decisiones de acuerdo a su destino se toman fundamentándose
en la información de orientación contenida en el encabezamiento de cada

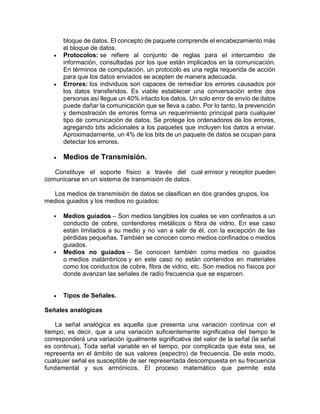

2. bloque de datos. El concepto de paquete comprende el encabezamiento más
el bloque de datos.
 Protocolos: se refiere al conjunto de reglas para el intercambio de
información, consultadas por los que están implicados en la comunicación.
En términos de computación, un protocolo es una regla requerida de acción
para que los datos enviados se acepten de manera adecuada.
 Errores: los individuos son capaces de remediar los errores causados por
los datos transferidos. Es viable establecer una conversación entre dos
personas así llegue un 40% intacto los datos. Un solo error de envío de datos
puede dañar la comunicación que se lleva a cabo. Por lo tanto, la prevención
y demostración de errores forma un requerimiento principal para cualquier
tipo de comunicación de datos. Se protege los ordenadores de los errores,
agregando bits adicionales a los paquetes que incluyen los datos a enviar.
Aproximadamente, un 4% de los bits de un paquete de datos se ocupan para
detectar los errores.
 Medios de Transmisión.
Constituye el soporte físico a través del cual emisor y receptor pueden
comunicarse en un sistema de transmisión de datos.
Los medios de transmisión de datos se clasifican en dos grandes grupos, los
medios guiados y los medios no guiados:
 Medios guiados – Son medios tangibles los cuales se ven confinados a un
conducto de cobre, contendores metálicos o fibra de vidrio. En ese caso
están limitados a su medio y no van a salir de él, con la excepción de las
pérdidas pequeñas. También se conocen como medios confinados o medios
guiados.
 Medios no guiados – Se conocen también como medios no guiados
o medios inalámbricos y en este caso no están contenidos en materiales
como los conductos de cobre, fibra de vidrio, etc. Son medios no físicos por
donde avanzan las señales de radio frecuencia que se esparcen.
 Tipos de Señales.
Señales analógicas
La señal analógica es aquella que presenta una variación continua con el
tiempo, es decir, que a una variación suficientemente significativa del tiempo le
corresponderá una variación igualmente significativa del valor de la señal (la señal
es continua). Toda señal variable en el tiempo, por complicada que ésta sea, se
representa en el ámbito de sus valores (espectro) de frecuencia. De este modo,
cualquier señal es susceptible de ser representada descompuesta en su frecuencia
fundamental y sus armónicos. El proceso matemático que permite esta

3. descomposición se denomina análisis de Fourier. Un ejemplo de señal analógica es
la generada por un usuario en el micrófono de su teléfono y que después de
sucesivos procesos, es recibida por otro abonado en el altavoz del suyo.
Es preciso indicar que la señal analógica, es un sistema de comunicaciones de
las mismas características, mantiene dicho carácter y deberá ser reflejo de la
generada por el usuario. Esta necesaria circunstancia obliga a la utilización de
canales lineales, es decir canales de comunicación que no introduzcan deformación
en la señal original. Las señales analógicas predominan en nuestro entorno
(variaciones de temperatura, presión, velocidad, distancia, sonido etc.) y son
transformadas en señales eléctricas, mediante el adecuado transductor, para su
tratamiento electrónico.
La utilización de señales analógicas en comunicaciones todavía se mantiene en la
transmisión de radio y televisión tanto privada como comercial. Los parámetros que
definen un canal de comunicaciones analógicas son el ancho de banda (diferencia
entre la máxima y la mínima frecuencia a transmitir) y su potencia media y de cresta.
Señales digitales
Una señal digital es aquella que presenta una variación discontinua con el
tiempo y que sólo puede tomar ciertos valores discretos. Su forma característica es
ampliamente conocida: la señal básica es una onda cuadrada (pulsos) y las
representaciones se realizan en el dominio del tiempo.
Sus parámetros son:
 Altura de pulso (nivel eléctrico)
 Duración (ancho de pulso)
 Frecuencia de repetición (velocidad pulsos por segundo)
Las señales digitales no se producen en el mundo físico como tales, sino que
son creadas por el hombre y tiene una técnica particular de tratamiento, y como
dijimos anteriormente, la señal básica es una onda cuadrada, cuya representación
se realiza necesariamente en el dominio del tiempo.
La utilización de señales digitales para transmitir información se puede realizar
de varios modos: el primero, en función del número de estados distintos que pueda
tener. Si son dos los estados posibles, se dice que son binarias, si son tres,
ternarias, si son cuatro, cuaternarias y así sucesivamente. Los modos se
representan por grupos de unos y de ceros, siendo, por tanto, lo que se denomina
el contenido lógico de información de la señal. La segunda posibilidad es en cuanto
a su naturaleza eléctrica. Una señal binaria se puede representar como la variación
de una amplitud (nivel eléctrico) respecto al tiempo (ancho del pulso).
Resumiendo, las señales digitales sólo pueden adquirir un número finito de

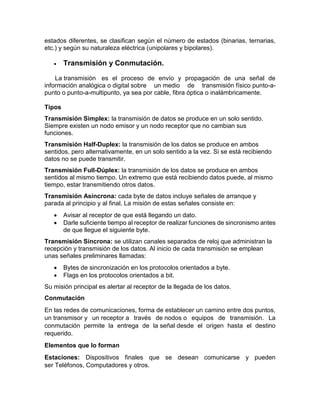

4. estados diferentes, se clasifican según el número de estados (binarias, ternarias,
etc.) y según su naturaleza eléctrica (unipolares y bipolares).
 Transmisión y Conmutación.
La transmisión es el proceso de envío y propagación de una señal de
información analógica o digital sobre un medio de transmisión físico punto-a-
punto o punto-a-multipunto, ya sea por cable, fibra óptica o inalámbricamente.
Tipos
Transmisión Simplex: la transmisión de datos se produce en un solo sentido.
Siempre existen un nodo emisor y un nodo receptor que no cambian sus
funciones.
Transmisión Half-Duplex: la transmisión de los datos se produce en ambos
sentidos, pero alternativamente, en un solo sentido a la vez. Si se está recibiendo
datos no se puede transmitir.
Transmisión Full-Dúplex: la transmisión de los datos se produce en ambos
sentidos al mismo tiempo. Un extremo que está recibiendo datos puede, al mismo
tiempo, estar transmitiendo otros datos.
Transmisión Asíncrona: cada byte de datos incluye señales de arranque y
parada al principio y al final. La misión de estas señales consiste en:
 Avisar al receptor de que está llegando un dato.
 Darle suficiente tiempo al receptor de realizar funciones de sincronismo antes
de que llegue el siguiente byte.
Transmisión Síncrona: se utilizan canales separados de reloj que administran la
recepción y transmisión de los datos. Al inicio de cada transmisión se emplean
unas señales preliminares llamadas:
 Bytes de sincronización en los protocolos orientados a byte.
 Flags en los protocolos orientados a bit.
Su misión principal es alertar al receptor de la llegada de los datos.
Conmutación
En las redes de comunicaciones, forma de establecer un camino entre dos puntos,
un transmisor y un receptor a través de nodos o equipos de transmisión. La
conmutación permite la entrega de la señal desde el origen hasta el destino
requerido.
Elementos que lo forman
Estaciones: Dispositivos finales que se desean comunicarse y pueden
ser Teléfonos, Computadores y otros.

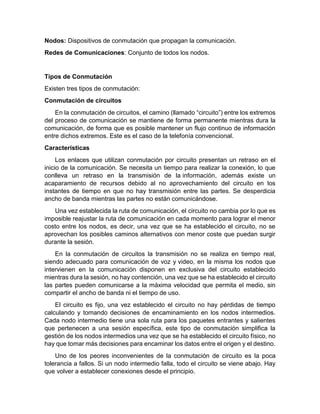

5. Nodos: Dispositivos de conmutación que propagan la comunicación.
Redes de Comunicaciones: Conjunto de todos los nodos.
Tipos de Conmutación
Existen tres tipos de conmutación:
Conmutación de circuitos
En la conmutación de circuitos, el camino (llamado “circuito”) entre los extremos
del proceso de comunicación se mantiene de forma permanente mientras dura la
comunicación, de forma que es posible mantener un flujo continuo de información
entre dichos extremos. Este es el caso de la telefonía convencional.
Características
Los enlaces que utilizan conmutación por circuito presentan un retraso en el
inicio de la comunicación. Se necesita un tiempo para realizar la conexión, lo que
conlleva un retraso en la transmisión de la información, además existe un
acaparamiento de recursos debido al no aprovechamiento del circuito en los
instantes de tiempo en que no hay transmisión entre las partes. Se desperdicia
ancho de banda mientras las partes no están comunicándose.
Una vez establecida la ruta de comunicación, el circuito no cambia por lo que es
imposible reajustar la ruta de comunicación en cada momento para lograr el menor
costo entre los nodos, es decir, una vez que se ha establecido el circuito, no se
aprovechan los posibles caminos alternativos con menor coste que puedan surgir
durante la sesión.
En la conmutación de circuitos la transmisión no se realiza en tiempo real,
siendo adecuado para comunicación de voz y video, en la misma los nodos que
intervienen en la comunicación disponen en exclusiva del circuito establecido
mientras dura la sesión, no hay contención, una vez que se ha establecido el circuito
las partes pueden comunicarse a la máxima velocidad que permita el medio, sin
compartir el ancho de banda ni el tiempo de uso.
El circuito es fijo, una vez establecido el circuito no hay pérdidas de tiempo
calculando y tomando decisiones de encaminamiento en los nodos intermedios.
Cada nodo intermedio tiene una sola ruta para los paquetes entrantes y salientes
que pertenecen a una sesión específica, este tipo de conmutación simplifica la
gestión de los nodos intermedios una vez que se ha establecido el circuito físico, no
hay que tomar más decisiones para encaminar los datos entre el origen y el destino.
Uno de los peores inconvenientes de la conmutación de circuito es la poca
tolerancia a fallos. Si un nodo intermedio falla, todo el circuito se viene abajo. Hay
que volver a establecer conexiones desde el principio.

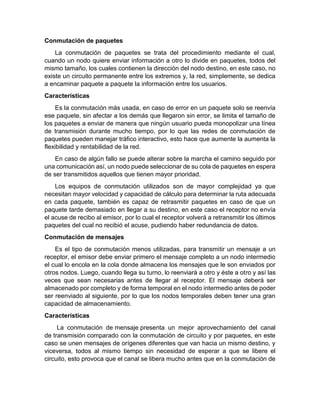

6. Conmutación de paquetes
La conmutación de paquetes se trata del procedimiento mediante el cual,
cuando un nodo quiere enviar información a otro lo divide en paquetes, todos del
mismo tamaño, los cuales contienen la dirección del nodo destino, en este caso, no
existe un circuito permanente entre los extremos y, la red, simplemente, se dedica
a encaminar paquete a paquete la información entre los usuarios.
Características
Es la conmutación más usada, en caso de error en un paquete solo se reenvía
ese paquete, sin afectar a los demás que llegaron sin error, se limita el tamaño de
los paquetes a enviar de manera que ningún usuario pueda monopolizar una línea
de transmisión durante mucho tiempo, por lo que las redes de conmutación de
paquetes pueden manejar tráfico interactivo, esto hace que aumente la aumenta la
flexibilidad y rentabilidad de la red.
En caso de algún fallo se puede alterar sobre la marcha el camino seguido por
una comunicación así, un nodo puede seleccionar de su cola de paquetes en espera
de ser transmitidos aquellos que tienen mayor prioridad.
Los equipos de conmutación utilizados son de mayor complejidad ya que
necesitan mayor velocidad y capacidad de cálculo para determinar la ruta adecuada
en cada paquete, también es capaz de retrasmitir paquetes en caso de que un
paquete tarde demasiado en llegar a su destino, en este caso el receptor no envía
el acuse de recibo al emisor, por lo cual el receptor volverá a retransmitir los últimos
paquetes del cual no recibió el acuse, pudiendo haber redundancia de datos.
Conmutación de mensajes
Es el tipo de conmutación menos utilizadas, para transmitir un mensaje a un
receptor, el emisor debe enviar primero el mensaje completo a un nodo intermedio
el cual lo encola en la cola donde almacena los mensajes que le son enviados por
otros nodos. Luego, cuando llega su turno, lo reenviará a otro y éste a otro y así las
veces que sean necesarias antes de llegar al receptor. El mensaje deberá ser
almacenado por completo y de forma temporal en el nodo intermedio antes de poder
ser reenviado al siguiente, por lo que los nodos temporales deben tener una gran
capacidad de almacenamiento.
Características
La conmutación de mensaje presenta un mejor aprovechamiento del canal
de transmisión comparado con la conmutación de circuito y por paquetes, en este
caso se unen mensajes de orígenes diferentes que van hacia un mismo destino, y
viceversa, todos al mismo tiempo sin necesidad de esperar a que se libere el
circuito, esto provoca que el canal se libera mucho antes que en la conmutación de

7. circuitos, lo que reduce el tiempo de espera necesario para que otro remitente envíe
mensajes.
El tamaño del mensaje es mayor en la conmutación de mensaje ya que se añade
información extra de encaminamiento (cabecera del mensaje) a la comunicación, lo
que implica disminución del rendimiento del canal y una mayor complejidad en los
nodos intermedios puesto que tienen que analizar además del mensaje la cabecera
de cada uno para tomar decisiones y examinar los datos del mensaje para
comprobar que se ha recibido sin errores, debido a esto es necesario contar con
capacidad de almacenamiento para poder verificar y retransmitir el mensaje
completo, en caso de que la capacidad de almacenamiento se agote y llegue un
nuevo mensaje, no puede ser almacenado y se perderá definitivamente.
 Transmisión Inalámbrica.
Una red inalámbrica es una conexión que se da a través de ondas
electromagnéticas, es decir, facilitando el intercambio de información sin necesidad
de un medio físico, en este caso, el cableado estructurado. Así, los dispositivos
remotos se conectan con facilidad siempre y cuando se encuentren dentro del
misma área de la red. Otra de las funciones de las redes inalámbricas es que
permiten que varios terminales se comuniquen sin una conexión cableada.
Tipos de redes inalámbricas
Las redes inalámbricas pueden clasificarse en base a dos criterios distintos:
Según su área de alcance. Se clasifican de modo similar a las redes alámbricas:
WPAN. Siglas de Wireless Personal Área Network (Red Inalámbrica de Área
Personal), tiene un rango máximo de 10 metros, por lo que sirve para uno o dos
usuarios máximo, que se encuentren juntos. Este tipo de tecnologías incluye el
Bluetooth, ZigBee, etc.
WLAN. Siglas de Wireless Local Área Network (Red Inalámbrica de Área Local), es
el estándar de comunicaciones en el que se basan las tecnologías WiFi, capaces
de alcanzar una distancia mucho mayor en base a repetidoras, interconectando
diversos tipos de aparatos mediante ondas de radio.
WMAN. Siglas de Wireless Metropolitan Área Network (Red Inalámbrica de Área
Metropolitana), redes de mucho mayor alcance, capaces de cubrir hasta 20
kilómetros.
WWAN. Siglas de Wireless Wide Área Network (Red Inalámbrica de Área Amplia),
emplea tecnologías de telefonía celular y microondas para transferir datos a lo largo

8. de enormes distancias. Algunos de sus tipos de tecnología son GPRS, EDGE, GSM,
3G, 4G o 5G.
Según su rango de frecuencias. Dependiendo de qué parte del espectro
electromagnético emplee para transmitir, podemos distinguir entre:
Microondas terrestres. Empleando antenas parabólicas de unos 3 metros de
diámetro, se emite una señal de microondas que posee un alcance de varios
kilómetros, empleando frecuencias de entre 1 y 300 GHz.
Microondas satelitales. Opera en base al vínculo entre dos o más estaciones base,
a través de la intermediación de un satélite suspendido en la atmósfera. Cada
satélite posee sus bandas de frecuencia específicas, pero tiene un alcance mucho
mayor y una velocidad más alta.
Infrarrojos. Emplea moduladores de la luz infrarroja no coherente, que al estar
alineados directamente o reflejados en una superficie adecuada, alcanzan entre 300
GHz y 384 THz de velocidad de transmisión de datos. Sin embargo, no puede
atravesar las paredes.
Ondas de radio. Emplea ondas en diversas frecuencias (AM, FM, HF, VHF, UHF,
etc.) para emitir y recibir las señales de información, logrando una eficacia alta en
cortas distancias, incluso a través de paredes, pero perdiéndose a medida que el
receptor se aleja físicamente del emisor.
 El Sistema Telefónico.
Cuando tenemos problemas para comunicar dos computadoras entre sí, bien por la
distancia o bien por tener que usar la vía pública (o alguna zona restringida) para
su utilización, no hay más remedio que optar por la solución de contratar líneas
telefónicas en lugar de instalar una LAN. En el caso de usuarios particulares que
desean conectarse a Internet también hay que acabar contratando un acceso a
Internet a través de una compañía de teléfonos.
Estructura del sistema telefónico
PSTN (Public Switched Telephone Network), Transmite la voz humana en una
forma más o menos reconocible.
El sistema telefónico tradicional se encuentra organizado en una jerarquía multinivel
altamente redundante
Componentes:
Local loops (pares trenzados, señalización analógica).
Troncales (fibra óptica o microondas, digital).
Oficinas de conmutación.

9. Troncales y multiplexión
Debido a consideraciones económicas, las compañías telefónicas han
desarrollado políticas elaboradas para multiplexar varias conversaciones
sobre un único troncal físico.
FDM (Frequency Division Multiplexing)
El espectro de frecuencias es dividido entre canales lógicos: cada usuario tiene
posesión exclusiva de alguna banda de frecuencia
TDM (Time Division Multiplexing)
Los usuarios toman turnos (en round robin), obteniendo periódicamente cada uno
el ancho de banda completo por un pequeño período de tiempo
FDM vs. TDM
Ejemplo: difusión de radio AM
Espectro reservado ~ 1 Mhz (500-1500 kHz)
Diferentes frecuencias reservadas a diferentes canales lógicos (emisoras). Cada
una opera en una porción del espectro => FDM
Cada estación tiene dos subcanales lógicos: música y avisos comerciales. Los dos
alternan en la misma frecuencia, primero una ráfaga de música y luego una ráfaga
de avisos y así siguiendo => TDM
TDM
Aunque FDM se utiliza todavía sobre cables de cobre o canales de microondas,
requiere circuitería analógica.
En contraste TDM puede ser manejado enteramente por electrónica digital, y se ha
vuelto de más amplio uso en años recientes. TDM solo puede ser utilizado para
datos digitales.
La telefonía IP utiliza la red de datos para transportar las comunicaciones de voz
frente a la infraestructura propia utilizada por la telefonía tradicional (par trenzado).
La señal de voz se envía de forma digital, dividida en paquetes de la misma manera
que un ordenador recibe y transmite datos a través de internet.
El gran beneficio que ofrece la Telefonía IP es el hecho de no tener que instalar y
mantener una infraestructura de red paralela a la de datos. Se ahorra cableado,
espacio y costes asociados al mantenimiento de dicha infraestructura (asociada no
sólo al cableado que llega al usuario sino también a las líneas de enlace que
intercomunican los diferentes campus). A este ahorro económico hay que sumar la
mayor comodidad para el usuario, que puede acceder a los servicios de voz y datos
con un único punto de red.

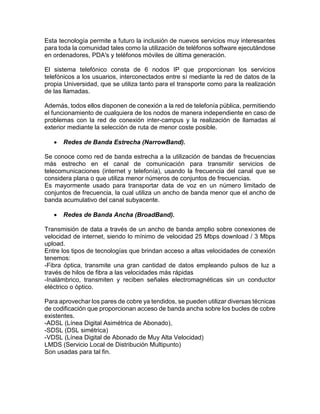

10. Esta tecnología permite a futuro la inclusión de nuevos servicios muy interesantes
para toda la comunidad tales como la utilización de teléfonos software ejecutándose
en ordenadores, PDA's y teléfonos móviles de última generación.
El sistema telefónico consta de 6 nodos IP que proporcionan los servicios
telefónicos a los usuarios, interconectados entre sí mediante la red de datos de la
propia Universidad, que se utiliza tanto para el transporte como para la realización
de las llamadas.
Además, todos ellos disponen de conexión a la red de telefonía pública, permitiendo
el funcionamiento de cualquiera de los nodos de manera independiente en caso de
problemas con la red de conexión inter-campus y la realización de llamadas al
exterior mediante la selección de ruta de menor coste posible.
 Redes de Banda Estrecha (NarrowBand).
Se conoce como red de banda estrecha a la utilización de bandas de frecuencias
más estrecho en el canal de comunicación para transmitir servicios de
telecomunicaciones (internet y telefonía), usando la frecuencia del canal que se
considera plana o que utiliza menor números de conjuntos de frecuencias.
Es mayormente usado para transportar data de voz en un número limitado de
conjuntos de frecuencia, la cual utiliza un ancho de banda menor que el ancho de
banda acumulativo del canal subyacente.
 Redes de Banda Ancha (BroadBand).
Transmisión de data a través de un ancho de banda amplio sobre conexiones de
velocidad de internet, siendo lo mínimo de velocidad 25 Mbps download / 3 Mbps
upload.
Entre los tipos de tecnologías que brindan acceso a altas velocidades de conexión
tenemos:
-Fibra óptica, transmite una gran cantidad de datos empleando pulsos de luz a
través de hilos de fibra a las velocidades más rápidas
-Inalámbrico, transmiten y reciben señales electromagnéticas sin un conductor
eléctrico o óptico.
Para aprovechar los pares de cobre ya tendidos, se pueden utilizar diversas técnicas
de codificación que proporcionan acceso de banda ancha sobre los bucles de cobre
existentes.
-ADSL (Línea Digital Asimétrica de Abonado),
-SDSL (DSL simétrica)
-VDSL (Línea Digital de Abonado de Muy Alta Velocidad)
LMDS (Servicio Local de Distribución Multipunto)
Son usadas para tal fin.

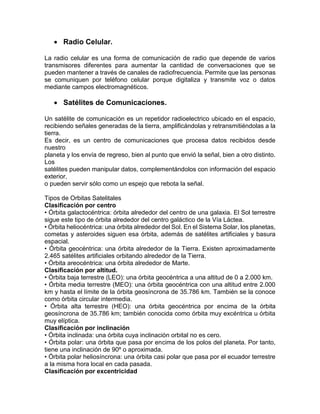

11.  Radio Celular.
La radio celular es una forma de comunicación de radio que depende de varios
transmisores diferentes para aumentar la cantidad de conversaciones que se
pueden mantener a través de canales de radiofrecuencia. Permite que las personas
se comuniquen por teléfono celular porque digitaliza y transmite voz o datos
mediante campos electromagnéticos.
 Satélites de Comunicaciones.
Un satélite de comunicación es un repetidor radioelectrico ubicado en el espacio,
recibiendo señales generadas de la tierra, amplificándolas y retransmitiéndolas a la
tierra.
Es decir, es un centro de comunicaciones que procesa datos recibidos desde
nuestro
planeta y los envía de regreso, bien al punto que envió la señal, bien a otro distinto.
Los
satélites pueden manipular datos, complementándolos con información del espacio
exterior,
o pueden servir sólo como un espejo que rebota la señal.
Tipos de Orbitas Satelitales
Clasificación por centro
• Órbita galactocéntrica: órbita alrededor del centro de una galaxia. El Sol terrestre
sigue este tipo de órbita alrededor del centro galáctico de la Vía Láctea.
• Órbita heliocéntrica: una órbita alrededor del Sol. En el Sistema Solar, los planetas,
cometas y asteroides siguen esa órbita, además de satélites artificiales y basura
espacial.
• Órbita geocéntrica: una órbita alrededor de la Tierra. Existen aproximadamente
2.465 satélites artificiales orbitando alrededor de la Tierra.
• Órbita areocéntrica: una órbita alrededor de Marte.
Clasificación por altitud.
• Órbita baja terrestre (LEO): una órbita geocéntrica a una altitud de 0 a 2.000 km.
• Órbita media terrestre (MEO): una órbita geocéntrica con una altitud entre 2.000
km y hasta el límite de la órbita geosíncrona de 35.786 km. También se la conoce
como órbita circular intermedia.
• Órbita alta terrestre (HEO): una órbita geocéntrica por encima de la órbita
geosíncrona de 35.786 km; también conocida como órbita muy excéntrica u órbita
muy elíptica.
Clasificación por inclinación
• Órbita inclinada: una órbita cuya inclinación orbital no es cero.
• Órbita polar: una órbita que pasa por encima de los polos del planeta. Por tanto,
tiene una inclinación de 90º o aproximada.
• Órbita polar heliosíncrona: una órbita casi polar que pasa por el ecuador terrestre
a la misma hora local en cada pasada.
Clasificación por excentricidad

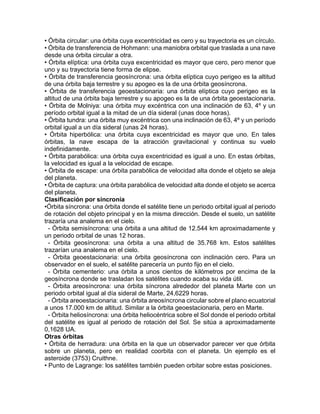

12. • Órbita circular: una órbita cuya excentricidad es cero y su trayectoria es un círculo.
• Órbita de transferencia de Hohmann: una maniobra orbital que traslada a una nave
desde una órbita circular a otra.
• Órbita elíptica: una órbita cuya excentricidad es mayor que cero, pero menor que
uno y su trayectoria tiene forma de elipse.
• Órbita de transferencia geosíncrona: una órbita elíptica cuyo perigeo es la altitud
de una órbita baja terrestre y su apogeo es la de una órbita geosíncrona.
• Órbita de transferencia geoestacionaria: una órbita elíptica cuyo perigeo es la
altitud de una órbita baja terrestre y su apogeo es la de una órbita geoestacionaria.
• Órbita de Molniya: una órbita muy excéntrica con una inclinación de 63, 4º y un
período orbital igual a la mitad de un día sideral (unas doce horas).
• Órbita tundra: una órbita muy excéntrica con una inclinación de 63, 4º y un período
orbital igual a un día sideral (unas 24 horas).
• Órbita hiperbólica: una órbita cuya excentricidad es mayor que uno. En tales
órbitas, la nave escapa de la atracción gravitacional y continua su vuelo
indefinidamente.
• Órbita parabólica: una órbita cuya excentricidad es igual a uno. En estas órbitas,
la velocidad es igual a la velocidad de escape.
• Órbita de escape: una órbita parabólica de velocidad alta donde el objeto se aleja
del planeta.
• Órbita de captura: una órbita parabólica de velocidad alta donde el objeto se acerca
del planeta.
Clasificación por sincronía
•Órbita síncrona: una órbita donde el satélite tiene un periodo orbital igual al periodo
de rotación del objeto principal y en la misma dirección. Desde el suelo, un satélite
trazaría una analema en el cielo.
- Órbita semisíncrona: una órbita a una altitud de 12.544 km aproximadamente y
un periodo orbital de unas 12 horas.
- Órbita geosíncrona: una órbita a una altitud de 35.768 km. Estos satélites
trazarían una analema en el cielo.
- Órbita geoestacionaria: una órbita geosíncrona con inclinación cero. Para un
observador en el suelo, el satélite parecería un punto fijo en el cielo.
- Órbita cementerio: una órbita a unos cientos de kilómetros por encima de la
geosíncrona donde se trasladan los satélites cuando acaba su vida útil.
- Órbita areosíncrona: una órbita síncrona alrededor del planeta Marte con un
periodo orbital igual al día sideral de Marte, 24,6229 horas.
- Órbita areoestacionaria: una órbita areosíncrona circular sobre el plano ecuatorial
a unos 17.000 km de altitud. Similar a la órbita geoestacionaria, pero en Marte.
- Órbita heliosíncrona: una órbita heliocéntrica sobre el Sol donde el periodo orbital
del satélite es igual al periodo de rotación del Sol. Se sitúa a aproximadamente
0,1628 UA.
Otras órbitas
• Órbita de herradura: una órbita en la que un observador parecer ver que órbita
sobre un planeta, pero en realidad coorbita con el planeta. Un ejemplo es el
asteroide (3753) Cruithne.
• Punto de Lagrange: los satélites también pueden orbitar sobre estas posiciones.

13.  Cableado Estructurado.
El cableado estructurado se define como el conjunto de cables, conectores,
canalizaciones y dispositivos que componen la infraestructura de
telecomunicaciones interior de un edificio o recinto.
Su función es transportar señales desde unos dispositivos (emisores) a otros
(receptores) con el objetivo de crear la red de área local del mismo.
Esta estructura contiene una combinación de cables trenzados (UTP/STP/FTP),
fibras ópticas (FO) y/o cables coaxiales que deben cumplir ciertos estándares
universales para que puedan ser fácilmente entendidos por instaladores,
administradores de redes…y cualquier otro técnico que trabaje con ellos.
Elementos de cableado estructurado
A la hora de realizar una instalación de cableado estructurado se debe de tener en
cuenta los elementos a conectar, las características y el diseño del lugar en el que
se va a instalar y el crecimiento futuro de dicha instalación, por lo que la cantidad
de cables a colocar ha de satisfacer necesidades de ampliación futuras.
Los principales elementos del cableado estructurado son:
Cableado horizontal, Se refiere al cableado o sistema de distribución que corre
horizontalmente entre el techo y el suelo, de ahí su nombre.
Se compone de dos elementos básicos: rutas y espacios horizontales que se
encargan de, además de distribuir y soportar el cableado horizontal, conectar el
hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones según
se define en la norma EIA/TIA 568.
Este cableado contiene el mayor número de cables individuales de toda la
instalación.
Cableado vertical, También conocido como backbone o cableado troncal,
proporciona las interconexiones entre de entrada y servicios del edificio, cuartos de
equipos y cuartos de telecomunicaciones.
Este cableado es el encargad de realizar la conexión vertical entre los diferentes
pisos de un edificio, estableciendo los medios de transmisión, puntos principales e
intermedios de conexión cruzada y terminaciones mecánicas necesarias.
La norma EIA/TIA 568 prevé la necesidad de ubicar la transmisión de cableado
vertical a horizonta, en habitaciones independientes, llamadas armarios de
telecomunicaciones, al menos una por piso.

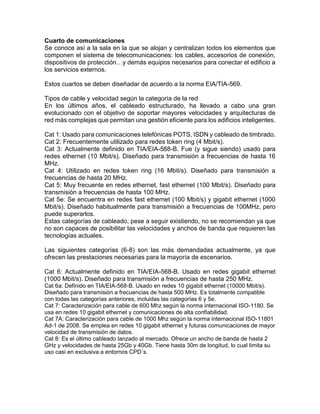

14. Cuarto de comunicaciones
Se conoce así a la sala en la que se alojan y centralizan todos los elementos que
componen el sistema de telecomunicaciones: los cables, accesorios de conexión,
dispositivos de protección…y demás equipos necesarios para conectar el edificio a
los servicios externos.
Estos cuartos se deben diseñadar de acuerdo a la norma EIA/TIA-569.
Tipos de cable y velocidad según la categoría de la red
En los últimos años, el cableado estructurado, ha llevado a cabo una gran
evolucionado con el objetivo de soportar mayores velocidades y arquitecturas de
red más complejas que permitan una gestión eficiente para los edificios inteligentes.
Cat 1: Usado para comunicaciones telefónicas POTS, ISDN y cableado de timbrado.
Cat 2: Frecuentemente utilizado para redes token ring (4 Mbit/s).
Cat 3: Actualmente definido en TIA/EIA-568-B. Fue (y sigue siendo) usado para
redes ethernet (10 Mbit/s). Diseñado para transmisión a frecuencias de hasta 16
MHz.
Cat 4: Utilizado en redes token ring (16 Mbit/s). Diseñado para transmisión a
frecuencias de hasta 20 MHz.
Cat 5: Muy frecuente en redes ethernet, fast ethernet (100 Mbit/s). Diseñado para
transmisión a frecuencias de hasta 100 MHz.
Cat 5e: Se encuentra en redes fast ethernet (100 Mbit/s) y gigabit ethernet (1000
Mbit/s). Diseñado habitualmente para transmisión a frecuencias de 100MHz, pero
puede superarlos.
Estas categorías de cableado, pese a seguir existiendo, no se recomiendan ya que
no son capaces de posibilitar las velocidades y anchos de banda que requieren las
tecnologías actuales.
Las siguientes categorías (6-8) son las más demandadas actualmente, ya que
ofrecen las prestaciones necesarias para la mayoría de escenarios.
Cat 6: Actualmente definido en TIA/EIA-568-B. Usado en redes gigabit ethernet
(1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 250 MHz.
Cat 6a: Definido en TIA/EIA-568-B. Usado en redes 10 gigabit ethernet (10000 Mbit/s).
Diseñado para transmisión a frecuencias de hasta 500 MHz. Es totalmente compatible
con todas las categorías anteriores, incluidas las categorías 6 y 5e.
Cat 7: Caracterización para cable de 600 Mhz según la norma internacional ISO-1180. Se
usa en redes 10 gigabit ethernet y comunicaciones de alta confiabilidad.
Cat 7A: Caracterización para cable de 1000 Mhz según la norma internacional ISO-11801
Ad-1 de 2008. Se emplea en redes 10 gigabit ethernet y futuras comunicaciones de mayor
velocidad de transmisión de datos.
Cat 8: Es el último cableado lanzado al mercado. Ofrece un ancho de banda de hasta 2
GHz y velocidades de hasta 25Gb y 40Gb. Tiene hasta 30m de longitud, lo cual limita su
uso casi en exclusiva a entornos CPD´s.

15. Certificado de red
Cualquier red de cableado debe tener su correspondiente certificación que garantice que:
Se han utilizado materiales de calidad.
El proceso de instalación se ha realizado según normativa.
En definitiva, que la instalación completada cumple con la normativa y por lo tanto
soportara las soluciones de comunicaciones necesarias.

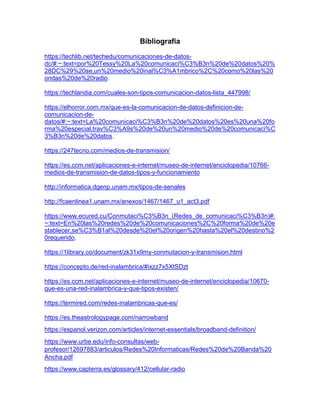

16. Bibliografia
https://techlib.net/techedu/comunicaciones-de-datos-
dc/#:~:text=por%20Tessy%20La%20comunicaci%C3%B3n%20de%20datos%20%
28DC%29%20se,un%20medio%20inal%C3%A1mbrico%2C%20como%20las%20
ondas%20de%20radio.
https://techlandia.com/cuales-son-tipos-comunicacion-datos-lista_447998/
https://elhorror.com.mx/que-es-la-comunicacion-de-datos-definicion-de-
comunicacion-de-
datos/#:~:text=La%20comunicaci%C3%B3n%20de%20datos%20es%20una%20fo
rma%20especial,trav%C3%A9s%20de%20un%20medio%20de%20comunicaci%C
3%B3n%20de%20datos.
https://247tecno.com/medios-de-transmision/
https://es.ccm.net/aplicaciones-e-internet/museo-de-internet/enciclopedia/10766-
medios-de-transmision-de-datos-tipos-y-funcionamiento
http://informatica.dgenp.unam.mx/tipos-de-senales
http://fcaenlinea1.unam.mx/anexos/1467/1467_u1_act3.pdf
https://www.ecured.cu/Conmutaci%C3%B3n_(Redes_de_comunicaci%C3%B3n)#:
~:text=En%20las%20redes%20de%20comunicaciones%2C%20forma%20de%20e
stablecer,se%C3%B1al%20desde%20el%20origen%20hasta%20el%20destino%2
0requerido.
https://1library.co/document/zk31x9my-conmutacion-y-transmision.html
https://concepto.de/red-inalambrica/#ixzz7x5XtSDzt
https://es.ccm.net/aplicaciones-e-internet/museo-de-internet/enciclopedia/10670-
que-es-una-red-inalambrica-y-que-tipos-existen/
https://termired.com/redes-inalambricas-que-es/
https://es.theastrologypage.com/narrowband
https://espanol.verizon.com/articles/internet-essentials/broadband-definition/
https://www.urbe.edu/info-consultas/web-
profesor/12697883/articulos/Redes%20Informaticas/Redes%20de%20Banda%20
Ancha.pdf
https://www.capterra.es/glossary/412/cellular-radio

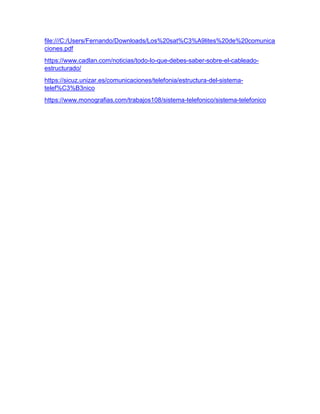

17. file:///C:/Users/Fernando/Downloads/Los%20sat%C3%A9lites%20de%20comunica
ciones.pdf
https://www.cadlan.com/noticias/todo-lo-que-debes-saber-sobre-el-cableado-
estructurado/
https://sicuz.unizar.es/comunicaciones/telefonia/estructura-del-sistema-
telef%C3%B3nico
https://www.monografias.com/trabajos108/sistema-telefonico/sistema-telefonico
