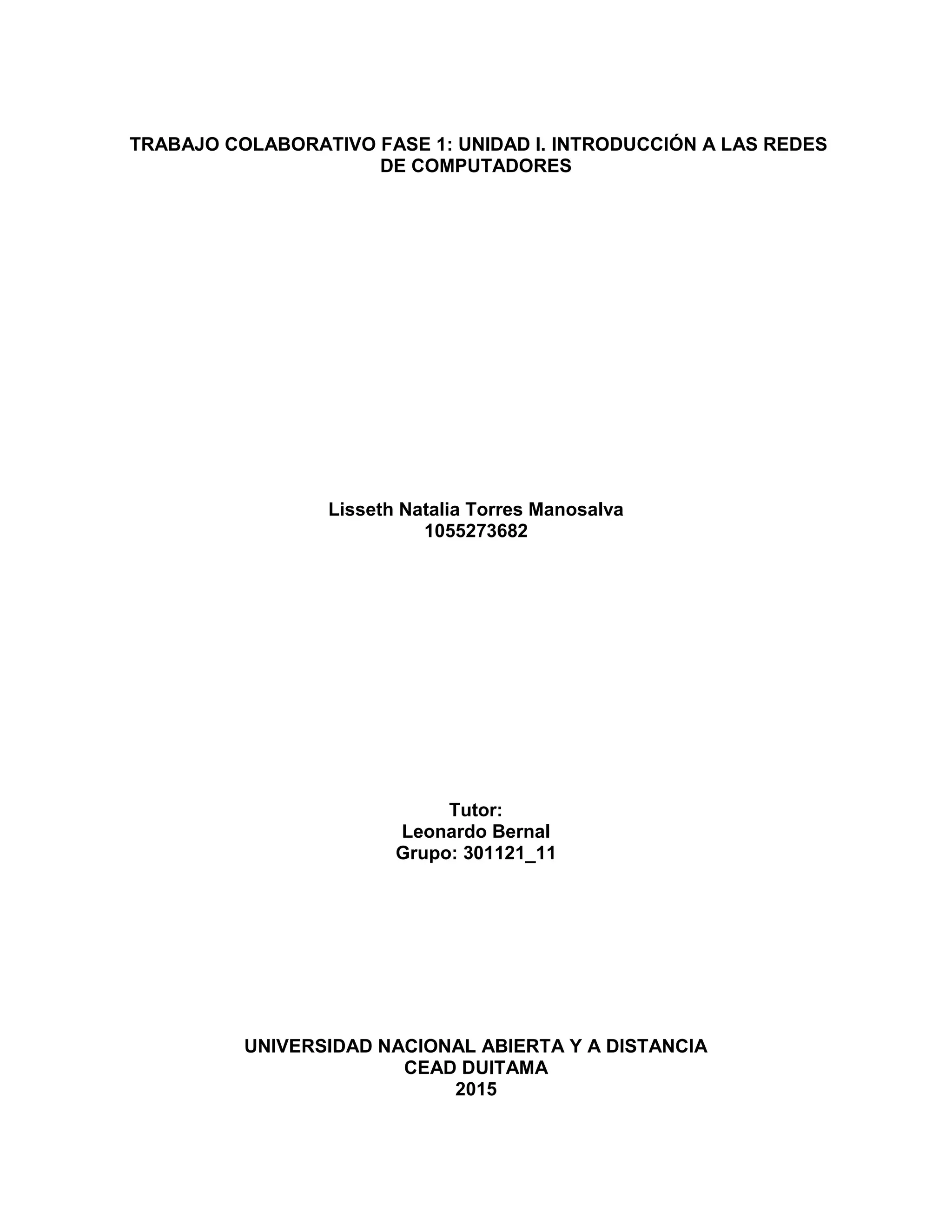

1. TRABAJO COLABORATIVO FASE 1: UNIDAD I. INTRODUCCIÓN A LAS REDES
DE COMPUTADORES
Lisseth Natalia Torres Manosalva
1055273682
Tutor:
Leonardo Bernal
Grupo: 301121_11
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
CEAD DUITAMA
2015

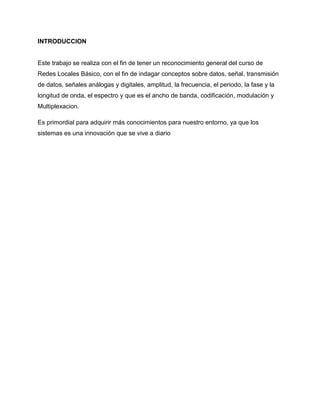

2. INTRODUCCION
Este trabajo se realiza con el fin de tener un reconocimiento general del curso de
Redes Locales Básico, con el fin de indagar conceptos sobre datos, señal, transmisión
de datos, señales análogas y digitales, amplitud, la frecuencia, el periodo, la fase y la
longitud de onda, el espectro y que es el ancho de banda, codificación, modulación y
Multiplexacion.
Es primordial para adquirir más conocimientos para nuestro entorno, ya que los
sistemas es una innovación que se vive a diario

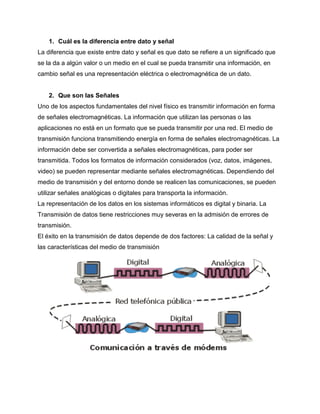

3. 1. Cuál es la diferencia entre dato y señal
La diferencia que existe entre dato y señal es que dato se refiere a un significado que
se la da a algún valor o un medio en el cual se pueda transmitir una información, en
cambio señal es una representación eléctrica o electromagnética de un dato.
2. Que son las Señales
Uno de los aspectos fundamentales del nivel físico es transmitir información en forma
de señales electromagnéticas. La información que utilizan las personas o las
aplicaciones no está en un formato que se pueda transmitir por una red. El medio de
transmisión funciona transmitiendo energía en forma de señales electromagnéticas. La
información debe ser convertida a señales electromagnéticas, para poder ser
transmitida. Todos los formatos de información considerados (voz, datos, imágenes,
video) se pueden representar mediante señales electromagnéticas. Dependiendo del
medio de transmisión y del entorno donde se realicen las comunicaciones, se pueden
utilizar señales analógicas o digitales para transporta la información.
La representación de los datos en los sistemas informáticos es digital y binaria. La
Transmisión de datos tiene restricciones muy severas en la admisión de errores de
transmisión.
El éxito en la transmisión de datos depende de dos factores: La calidad de la señal y
las características del medio de transmisión

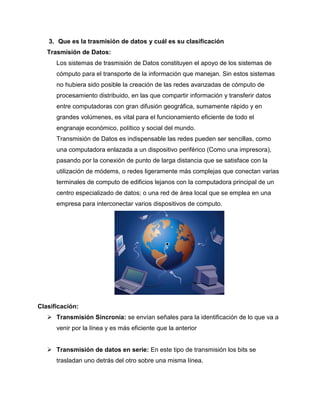

4. 3. Que es la trasmisión de datos y cuál es su clasificación
Trasmisión de Datos:
Los sistemas de trasmisión de Datos constituyen el apoyo de los sistemas de
cómputo para el transporte de la información que manejan. Sin estos sistemas
no hubiera sido posible la creación de las redes avanzadas de cómputo de
procesamiento distribuido, en las que compartir información y transferir datos
entre computadoras con gran difusión geográfica, sumamente rápido y en
grandes volúmenes, es vital para el funcionamiento eficiente de todo el
engranaje económico, político y social del mundo.
Transmisión de Datos es indispensable las redes pueden ser sencillas, como
una computadora enlazada a un dispositivo periférico (Como una impresora),
pasando por la conexión de punto de larga distancia que se satisface con la
utilización de módems, o redes ligeramente más complejas que conectan varias
terminales de computo de edificios lejanos con la computadora principal de un
centro especializado de datos; o una red de área local que se emplea en una
empresa para interconectar varios dispositivos de computo.
Clasificación:
 Transmisión Sincronía: se envían señales para la identificación de lo que va a
venir por la línea y es más eficiente que la anterior
 Transmisión de datos en serie: En este tipo de transmisión los bits se
trasladan uno detrás del otro sobre una misma línea.

5.  Transmisión en paralelo: La transmisión de datos en paralelo se utiliza en
Sistemas digitales.
 Transmisión analógica: Las señales pueden representar datos analógicos, por
ejemplo datos binarios modulados mediante un modem. Esta señal se debilita
con la distancia, por lo cual es necesario el uso de amplificadores que le dan
energía a la señal.
 Transmisión digital: La señal transmitida tiene variaciones discretas de
amplitud o fase. Es una forma de transmisión dependiente del contenido de la
señal. Puede transmitir a una distancia limitada.
 Transmisión Asíncrona: se desarrolló para solucionar el problema de la
sincronía y la incomodidad de los equipos.
4. Que son las señales análogas y las señales digitales (características)
- Las señales análogas: son aquellas en que la intensidad de la señal varía
suavemente en el tiempo, esta variación puede tomar cualquier valor en el tiempo.

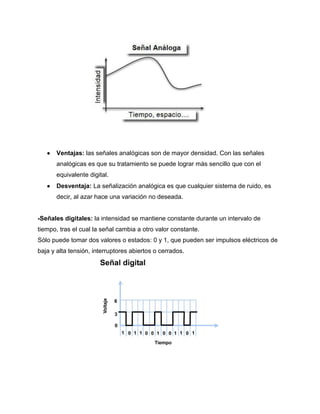

6.  Ventajas: las señales analógicas son de mayor densidad. Con las señales
analógicas es que su tratamiento se puede lograr más sencillo que con el
equivalente digital.
 Desventaja: La señalización analógica es que cualquier sistema de ruido, es
decir, al azar hace una variación no deseada.
-Señales digitales: la intensidad se mantiene constante durante un intervalo de
tiempo, tras el cual la señal cambia a otro valor constante.
Sólo puede tomar dos valores o estados: 0 y 1, que pueden ser impulsos eléctricos de
baja y alta tensión, interruptores abiertos o cerrados.

7.  Ventajas: Ante la atenuación, puede ser amplificada y reconstruida al mismo
tiempo, gracias a los sistemas de regeneración de señales. Cuenta con sistemas
de detección y corrección de errores, en la recepción.
 Desventajas: Necesita una conversión analógica-digital previa y una
decodificación posterior, en el momento de la recepción. Requiere una
sincronización precisa entre los tiempos del reloj del transmisor, con respecto a
los del receptor.
CARACTERÍSTICAS:
 Cuando el sistema es analógico, las señales trasmitidas contienen la
información, en la propia forma de la onda que se trasmite.
 Existen servicios que son desde el mismo momento en que se originan,
típicamente analógicos, como lo es la trasmisión de la voz; y otros típicamente
digitales como es la trasmisión de datos producida por equipos informáticos en
general.
5. En una señal que es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda.
Amplitud:
Es e valor máximo (o energía) de la señal en el tiempo.
La amplitud indica la altura de la señal. La unidad de la
amplitud depende del tipo de señal. En las señales
eléctricas su valor se mide en voltios.

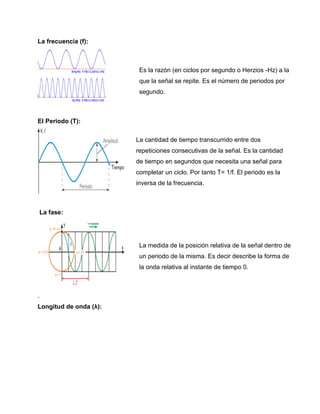

8. La frecuencia (f):
El Periodo (T):
La fase:
.
Longitud de onda (λ):
Es la razón (en ciclos por segundo o Herzios -Hz) a la
que la señal se repite. Es el número de periodos por
segundo.
La cantidad de tiempo transcurrido entre dos
repeticiones consecutivas de la señal. Es la cantidad
de tiempo en segundos que necesita una señal para
completar un ciclo. Por tanto T= 1/f. El periodo es la
inversa de la frecuencia.
La medida de la posición relativa de la señal dentro de
un periodo de la misma. Es decir describe la forma de
la onda relativa al instante de tiempo 0.

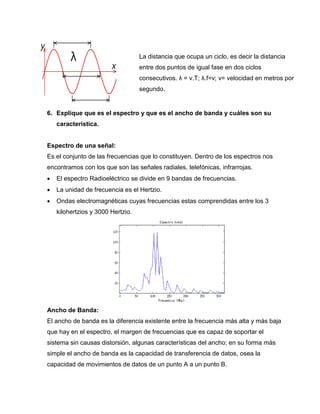

9. 6. Explique que es el espectro y que es el ancho de banda y cuáles son su
característica.
Espectro de una señal:
Es el conjunto de las frecuencias que lo constituyen. Dentro de los espectros nos
encontramos con los que son las señales radiales, telefónicas, infrarrojas.
 El espectro Radioeléctrico se divide en 9 bandas de frecuencias.
 La unidad de frecuencia es el Hertzio.
 Ondas electromagnéticas cuyas frecuencias estas comprendidas entre los 3
kilohertzios y 3000 Hertzio.
Ancho de Banda:
El ancho de banda es la diferencia existente entre la frecuencia más alta y más baja
que hay en el espectro, el margen de frecuencias que es capaz de soportar el
sistema sin causas distorsión, algunas características del ancho; en su forma más
simple el ancho de banda es la capacidad de transferencia de datos, osea la
capacidad de movimientos de datos de un punto A a un punto B.
La distancia que ocupa un ciclo, es decir la distancia
entre dos puntos de igual fase en dos ciclos
consecutivos. λ = v.T; λ.f=v; v= velocidad en metros por
segundo.

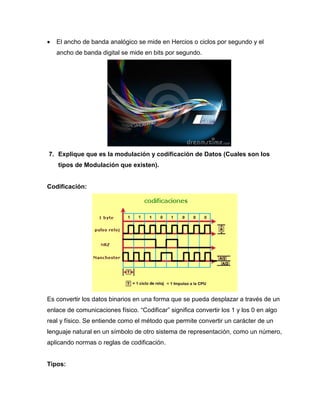

10.  El ancho de banda analógico se mide en Hercios o ciclos por segundo y el
ancho de banda digital se mide en bits por segundo.
7. Explique que es la modulación y codificación de Datos (Cuales son los
tipos de Modulación que existen).
Codificación:
Es convertir los datos binarios en una forma que se pueda desplazar a través de un
enlace de comunicaciones físico. “Codificar” significa convertir los 1 y los 0 en algo
real y físico. Se entiende como el método que permite convertir un carácter de un
lenguaje natural en un símbolo de otro sistema de representación, como un número,
aplicando normas o reglas de codificación.
Tipos:

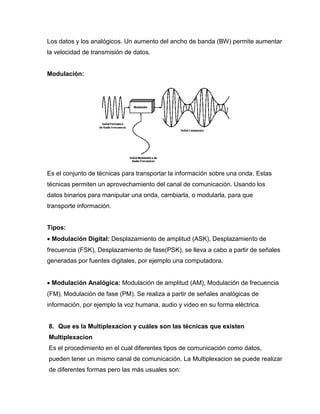

11. Los datos y los analógicos. Un aumento del ancho de banda (BW) permite aumentar
la velocidad de transmisión de datos.
Modulación:
Es el conjunto de técnicas para transportar la información sobre una onda. Estas
técnicas permiten un aprovechamiento del canal de comunicación. Usando los
datos binarios para manipular una onda, cambiarla, o modularla, para que
transporte información.
Tipos:
 Modulación Digital: Desplazamiento de amplitud (ASK), Desplazamiento de
frecuencia (FSK), Desplazamiento de fase(PSK), se lleva a cabo a partir de señales
generadas por fuentes digitales, por ejemplo una computadora.
 Modulación Analógica: Modulación de amplitud (AM), Modulación de frecuencia
(FM), Modulación de fase (PM). Se realiza a partir de señales analógicas de
información, por ejemplo la voz humana, audio y video en su forma eléctrica.
8. Que es la Multiplexacion y cuáles son las técnicas que existen
Multiplexacion
Es el procedimiento en el cual diferentes tipos de comunicación como datos,
pueden tener un mismo canal de comunicación. La Multiplexacion se puede realizar
de diferentes formas pero las más usuales son:

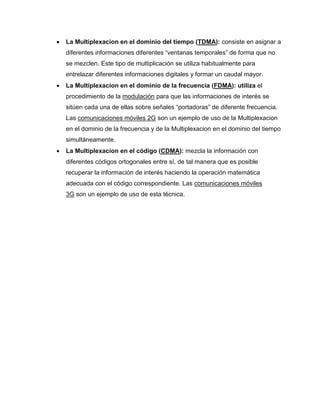

12.  La Multiplexacion en el dominio del tiempo (TDMA): consiste en asignar a
diferentes informaciones diferentes “ventanas temporales” de forma que no
se mezclen. Este tipo de multiplicación se utiliza habitualmente para
entrelazar diferentes informaciones digitales y formar un caudal mayor.
 La Multiplexacion en el dominio de la frecuencia (FDMA): utiliza el
procedimiento de la modulación para que las informaciones de interés se
sitúen cada una de ellas sobre señales “portadoras” de diferente frecuencia.
Las comunicaciones móviles 2G son un ejemplo de uso de la Multiplexacion
en el dominio de la frecuencia y de la Multiplexacion en el dominio del tiempo
simultáneamente.
 La Multiplexacion en el código (CDMA): mezcla la información con
diferentes códigos ortogonales entre sí, de tal manera que es posible
recuperar la información de interés haciendo la operación matemática
adecuada con el código correspondiente. Las comunicaciones móviles
3G son un ejemplo de uso de esta técnica.

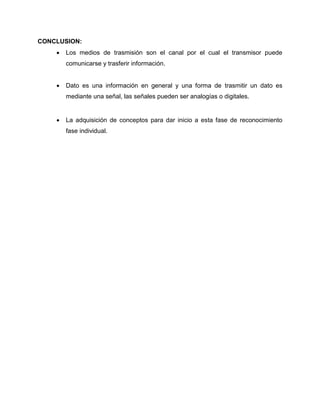

13. CONCLUSION:
 Los medios de trasmisión son el canal por el cual el transmisor puede
comunicarse y trasferir información.
 Dato es una información en general y una forma de trasmitir un dato es
mediante una señal, las señales pueden ser analogías o digitales.
 La adquisición de conceptos para dar inicio a esta fase de reconocimiento
fase individual.

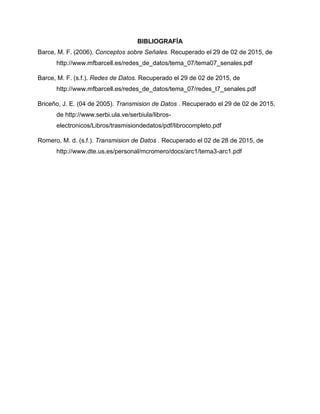

14. BIBLIOGRAFÍA
Barce, M. F. (2006). Conceptos sobre Señales. Recuperado el 29 de 02 de 2015, de
http://www.mfbarcell.es/redes_de_datos/tema_07/tema07_senales.pdf
Barce, M. F. (s.f.). Redes de Datos. Recuperado el 29 de 02 de 2015, de
http://www.mfbarcell.es/redes_de_datos/tema_07/redes_t7_senales.pdf
Briceño, J. E. (04 de 2005). Transmision de Datos . Recuperado el 29 de 02 de 2015,
de http://www.serbi.ula.ve/serbiula/libros-
electronicos/Libros/trasmisiondedatos/pdf/librocompleto.pdf
Romero, M. d. (s.f.). Transmision de Datos . Recuperado el 02 de 28 de 2015, de
http://www.dte.us.es/personal/mcromero/docs/arc1/tema3-arc1.pdf
