Este documento presenta información sobre conceptos básicos de redes locales. Explica la diferencia entre datos y señales, describiendo datos analógicos y digitales y señales continuas y digitales. También define señalización, transmisión de datos, conmutación de circuitos y paquetes, y diferentes tipos de señales y modulación de datos. Por último, introduce conceptos de multiplexación, describiendo técnicas como división de frecuencia y tiempo.

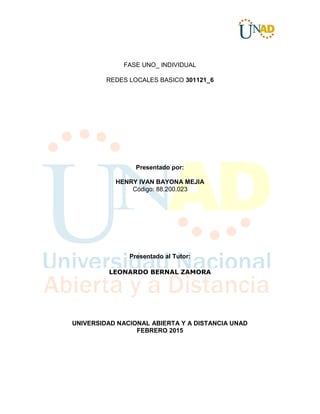

1. FASE UNO_ INDIVIDUAL
REDES LOCALES BASICO 301121_6
Presentado por:
HENRY IVAN BAYONA MEJIA
Código: 88.200.023
Presentado al Tutor:
LEONARDO BERNAL ZAMORA
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA UNAD
FEBRERO 2015

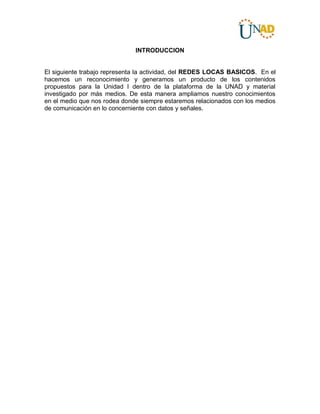

2. INTRODUCCION
El siguiente trabajo representa la actividad, del REDES LOCAS BASICOS. En el
hacemos un reconocimiento y generamos un producto de los contenidos
propuestos para la Unidad I dentro de la plataforma de la UNAD y material
investigado por más medios. De esta manera ampliamos nuestro conocimientos
en el medio que nos rodea donde siempre estaremos relacionados con los medios
de comunicación en lo concerniente con datos y señales.

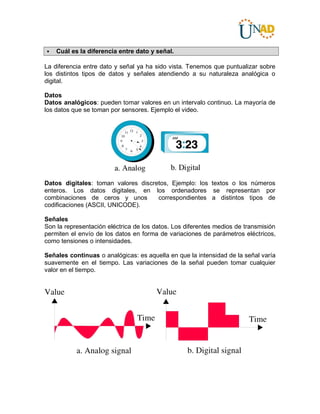

3.  Cuál es la diferencia entre dato y señal.
La diferencia entre dato y señal ya ha sido vista. Tenemos que puntualizar sobre
los distintos tipos de datos y señales atendiendo a su naturaleza analógica o
digital.
Datos
Datos analógicos: pueden tomar valores en un intervalo continuo. La mayoría de
los datos que se toman por sensores. Ejemplo el video.
Datos digitales: toman valores discretos, Ejemplo: los textos o los números
enteros. Los datos digitales, en los ordenadores se representan por
combinaciones de ceros y unos correspondientes a distintos tipos de
codificaciones (ASCII, UNICODE).
Señales
Son la representación eléctrica de los datos. Los diferentes medios de transmisión
permiten el envío de los datos en forma de variaciones de parámetros eléctricos,
como tensiones o intensidades.
Señales continuas o analógicas: es aquella en que la intensidad de la señal varía
suavemente en el tiempo. Las variaciones de la señal pueden tomar cualquier
valor en el tiempo.

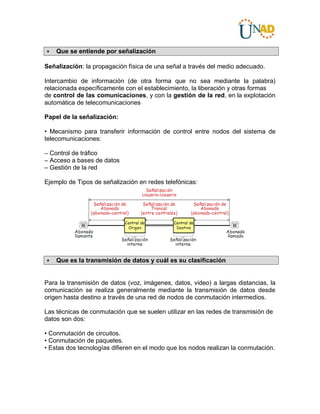

4.  Que se entiende por señalización
Señalización: la propagación física de una señal a través del medio adecuado.
Intercambio de información (de otra forma que no sea mediante la palabra)
relacionada específicamente con el establecimiento, la liberación y otras formas
de control de las comunicaciones, y con la gestión de la red, en la explotación
automática de telecomunicaciones
Papel de la señalización:
• Mecanismo para transferir información de control entre nodos del sistema de
telecomunicaciones:
– Control de tráfico
– Acceso a bases de datos
– Gestión de la red
Ejemplo de Tipos de señalización en redes telefónicas:
 Que es la transmisión de datos y cuál es su clasificación
Para la transmisión de datos (voz, imágenes, datos, video) a largas distancias, la
comunicación se realiza generalmente mediante la transmisión de datos desde
origen hasta destino a través de una red de nodos de conmutación intermedios.
Las técnicas de conmutación que se suelen utilizar en las redes de transmisión de
datos son dos:
• Conmutación de circuitos.
• Conmutación de paquetes.
• Estas dos tecnologías difieren en el modo que los nodos realizan la conmutación.

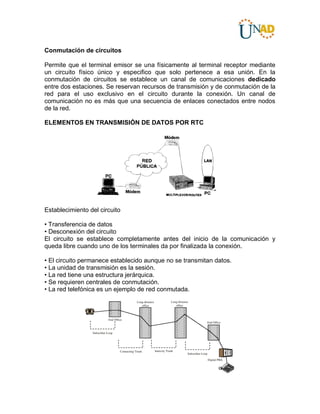

5. Conmutación de circuitos
Permite que el terminal emisor se una físicamente al terminal receptor mediante
un circuito físico único y especifico que solo pertenece a esa unión. En la
conmutación de circuitos se establece un canal de comunicaciones dedicado
entre dos estaciones. Se reservan recursos de transmisión y de conmutación de la
red para el uso exclusivo en el circuito durante la conexión. Un canal de
comunicación no es más que una secuencia de enlaces conectados entre nodos
de la red.
ELEMENTOS EN TRANSMISIÓN DE DATOS POR RTC
Establecimiento del circuito
• Transferencia de datos
• Desconexión del circuito
El circuito se establece completamente antes del inicio de la comunicación y
queda libre cuando uno de los terminales da por finalizada la conexión.
• El circuito permanece establecido aunque no se transmitan datos.
• La unidad de transmisión es la sesión.
• La red tiene una estructura jerárquica.
• Se requieren centrales de conmutación.
• La red telefónica es un ejemplo de red conmutada.

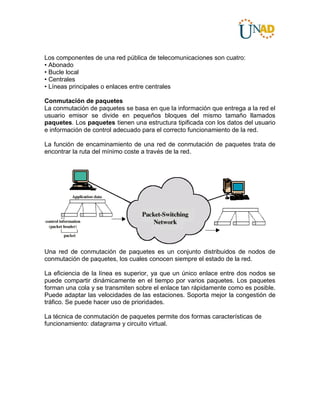

6. Los componentes de una red pública de telecomunicaciones son cuatro:
• Abonado
• Bucle local
• Centrales
• Líneas principales o enlaces entre centrales
Conmutación de paquetes
La conmutación de paquetes se basa en que la información que entrega a la red el
usuario emisor se divide en pequeños bloques del mismo tamaño llamados
paquetes. Los paquetes tienen una estructura tipificada con los datos del usuario
e información de control adecuado para el correcto funcionamiento de la red.
La función de encaminamiento de una red de conmutación de paquetes trata de
encontrar la ruta del mínimo coste a través de la red.
Una red de conmutación de paquetes es un conjunto distribuidos de nodos de
conmutación de paquetes, los cuales conocen siempre el estado de la red.
La eficiencia de la línea es superior, ya que un único enlace entre dos nodos se
puede compartir dinámicamente en el tiempo por varios paquetes. Los paquetes
forman una cola y se transmiten sobre el enlace tan rápidamente como es posible.
Puede adaptar las velocidades de las estaciones. Soporta mejor la congestión de
tráfico. Se puede hacer uso de prioridades.
La técnica de conmutación de paquetes permite dos formas características de
funcionamiento: datagrama y circuito virtual.

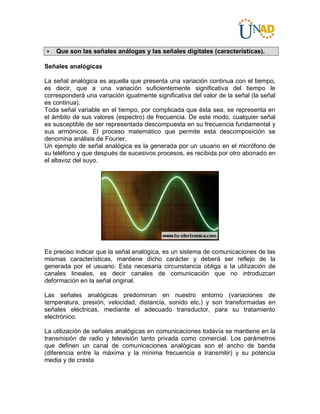

7.  Que son las señales análogas y las señales digitales (características).
Señales analógicas
La señal analógica es aquella que presenta una variación continua con el tiempo,
es decir, que a una variación suficientemente significativa del tiempo le
corresponderá una variación igualmente significativa del valor de la señal (la señal
es continua).
Toda señal variable en el tiempo, por complicada que ésta sea, se representa en
el ámbito de sus valores (espectro) de frecuencia. De este modo, cualquier señal
es susceptible de ser representada descompuesta en su frecuencia fundamental y
sus armónicos. El proceso matemático que permite esta descomposición se
denomina análisis de Fourier.
Un ejemplo de señal analógica es la generada por un usuario en el micrófono de
su teléfono y que después de sucesivos procesos, es recibida por otro abonado en
el altavoz del suyo.
Es preciso indicar que la señal analógica, es un sistema de comunicaciones de las
mismas características, mantiene dicho carácter y deberá ser reflejo de la
generada por el usuario. Esta necesaria circunstancia obliga a la utilización de
canales lineales, es decir canales de comunicación que no introduzcan
deformación en la señal original.
Las señales analógicas predominan en nuestro entorno (variaciones de
temperatura, presión, velocidad, distancia, sonido etc.) y son transformadas en
señales eléctricas, mediante el adecuado transductor, para su tratamiento
electrónico.
La utilización de señales analógicas en comunicaciones todavía se mantiene en la
transmisión de radio y televisión tanto privada como comercial. Los parámetros
que definen un canal de comunicaciones analógicas son el ancho de banda
(diferencia entre la máxima y la mínima frecuencia a transmitir) y su potencia
media y de cresta

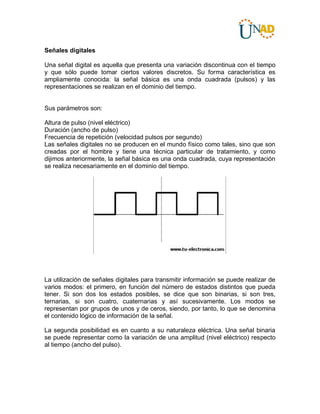

8. Señales digitales
Una señal digital es aquella que presenta una variación discontinua con el tiempo
y que sólo puede tomar ciertos valores discretos. Su forma característica es
ampliamente conocida: la señal básica es una onda cuadrada (pulsos) y las
representaciones se realizan en el dominio del tiempo.
Sus parámetros son:
Altura de pulso (nivel eléctrico)
Duración (ancho de pulso)
Frecuencia de repetición (velocidad pulsos por segundo)
Las señales digitales no se producen en el mundo físico como tales, sino que son
creadas por el hombre y tiene una técnica particular de tratamiento, y como
dijimos anteriormente, la señal básica es una onda cuadrada, cuya representación
se realiza necesariamente en el dominio del tiempo.
La utilización de señales digitales para transmitir información se puede realizar de
varios modos: el primero, en función del número de estados distintos que pueda
tener. Si son dos los estados posibles, se dice que son binarias, si son tres,
ternarias, si son cuatro, cuaternarias y así sucesivamente. Los modos se
representan por grupos de unos y de ceros, siendo, por tanto, lo que se denomina
el contenido lógico de información de la señal.
La segunda posibilidad es en cuanto a su naturaleza eléctrica. Una señal binaria
se puede representar como la variación de una amplitud (nivel eléctrico) respecto
al tiempo (ancho del pulso).

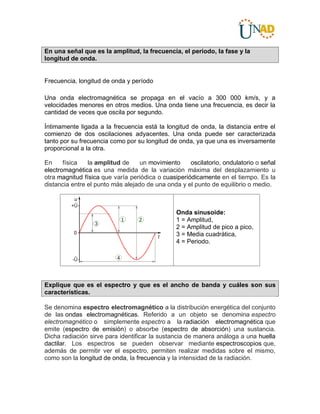

9. En una señal que es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda.
Frecuencia, longitud de onda y período
Una onda electromagnética se propaga en el vacío a 300 000 km/s, y a
velocidades menores en otros medios. Una onda tiene una frecuencia, es decir la
cantidad de veces que oscila por segundo.
Íntimamente ligada a la frecuencia está la longitud de onda, la distancia entre el
comienzo de dos oscilaciones adyacentes. Una onda puede ser caracterizada
tanto por su frecuencia como por su longitud de onda, ya que una es inversamente
proporcional a la otra.
En física la amplitud de un movimiento oscilatorio, ondulatorio o señal
electromagnética es una medida de la variación máxima del desplazamiento u
otra magnitud física que varía periódica o cuasiperiódicamente en el tiempo. Es la
distancia entre el punto más alejado de una onda y el punto de equilibrio o medio.
Onda sinusoide:
1 = Amplitud,
2 = Amplitud de pico a pico,
3 = Media cuadrática,
4 = Periodo.
Explique que es el espectro y que es el ancho de banda y cuáles son sus
características.
Se denomina espectro electromagnético a la distribución energética del conjunto
de las ondas electromagnéticas. Referido a un objeto se denomina espectro
electromagnético o simplemente espectro a la radiación electromagnética que
emite (espectro de emisión) o absorbe (espectro de absorción) una sustancia.
Dicha radiación sirve para identificar la sustancia de manera análoga a una huella
dactilar. Los espectros se pueden observar mediante espectroscopios que,
además de permitir ver el espectro, permiten realizar medidas sobre el mismo,
como son la longitud de onda, la frecuencia y la intensidad de la radiación.

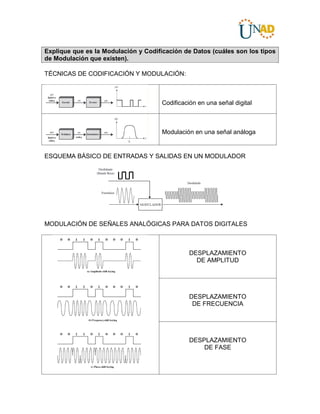

10. Explique que es la Modulación y Codificación de Datos (cuáles son los tipos
de Modulación que existen).
TÉCNICAS DE CODIFICACIÓN Y MODULACIÓN:
Codificación en una señal digital
Modulación en una señal análoga
ESQUEMA BÁSICO DE ENTRADAS Y SALIDAS EN UN MODULADOR
MODULACIÓN DE SEÑALES ANALÓGICAS PARA DATOS DIGITALES
DESPLAZAMIENTO
DE AMPLITUD
DESPLAZAMIENTO
DE FRECUENCIA
DESPLAZAMIENTO
DE FASE

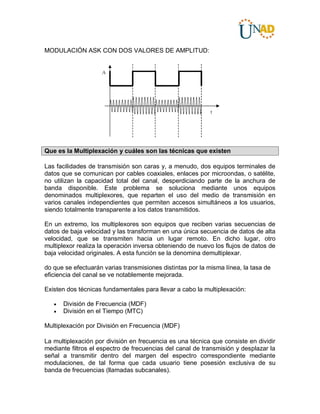

11. MODULACIÓN ASK CON DOS VALORES DE AMPLITUD:
Que es la Multiplexación y cuáles son las técnicas que existen
Las facilidades de transmisión son caras y, a menudo, dos equipos terminales de
datos que se comunican por cables coaxiales, enlaces por microondas, o satélite,
no utilizan la capacidad total del canal, desperdiciando parte de la anchura de
banda disponible. Este problema se soluciona mediante unos equipos
denominados multiplexores, que reparten el uso del medio de transmisión en
varios canales independientes que permiten accesos simultáneos a los usuarios,
siendo totalmente transparente a los datos transmitidos.
En un extremo, los multiplexores son equipos que reciben varias secuencias de
datos de baja velocidad y las transforman en una única secuencia de datos de alta
velocidad, que se transmiten hacia un lugar remoto. En dicho lugar, otro
multiplexor realiza la operación inversa obteniendo de nuevo los flujos de datos de
baja velocidad originales. A esta función se la denomina demultiplexar.
do que se efectuarán varias transmisiones distintas por la misma línea, la tasa de
eficiencia del canal se ve notablemente mejorada.
Existen dos técnicas fundamentales para llevar a cabo la multiplexación:
 División de Frecuencia (MDF)
 División en el Tiempo (MTC)
Multiplexación por División en Frecuencia (MDF)
La multiplexación por división en frecuencia es una técnica que consiste en dividir
mediante filtros el espectro de frecuencias del canal de transmisión y desplazar la
señal a transmitir dentro del margen del espectro correspondiente mediante
modulaciones, de tal forma que cada usuario tiene posesión exclusiva de su
banda de frecuencias (llamadas subcanales).

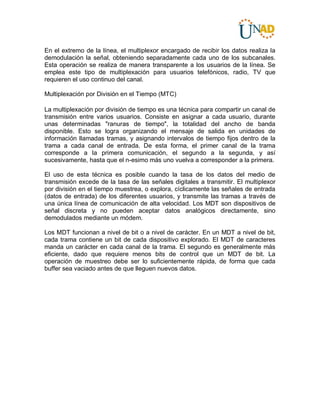

12. En el extremo de la línea, el multiplexor encargado de recibir los datos realiza la
demodulación la señal, obteniendo separadamente cada uno de los subcanales.
Esta operación se realiza de manera transparente a los usuarios de la línea. Se
emplea este tipo de multiplexación para usuarios telefónicos, radio, TV que
requieren el uso continuo del canal.
Multiplexación por División en el Tiempo (MTC)
La multiplexación por división de tiempo es una técnica para compartir un canal de
transmisión entre varios usuarios. Consiste en asignar a cada usuario, durante
unas determinadas "ranuras de tiempo", la totalidad del ancho de banda
disponible. Esto se logra organizando el mensaje de salida en unidades de
información llamadas tramas, y asignando intervalos de tiempo fijos dentro de la
trama a cada canal de entrada. De esta forma, el primer canal de la trama
corresponde a la primera comunicación, el segundo a la segunda, y así
sucesivamente, hasta que el n-esimo más uno vuelva a corresponder a la primera.
El uso de esta técnica es posible cuando la tasa de los datos del medio de
transmisión excede de la tasa de las señales digitales a transmitir. El multiplexor
por división en el tiempo muestrea, o explora, cíclicamente las señales de entrada
(datos de entrada) de los diferentes usuarios, y transmite las tramas a través de
una única línea de comunicación de alta velocidad. Los MDT son dispositivos de
señal discreta y no pueden aceptar datos analógicos directamente, sino
demodulados mediante un módem.
Los MDT funcionan a nivel de bit o a nivel de carácter. En un MDT a nivel de bit,
cada trama contiene un bit de cada dispositivo explorado. El MDT de caracteres
manda un carácter en cada canal de la trama. El segundo es generalmente más
eficiente, dado que requiere menos bits de control que un MDT de bit. La
operación de muestreo debe ser lo suficientemente rápida, de forma que cada
buffer sea vaciado antes de que lleguen nuevos datos.

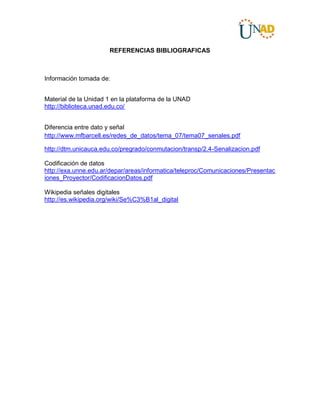

13. REFERENCIAS BIBLIOGRAFICAS
Información tomada de:
Material de la Unidad 1 en la plataforma de la UNAD
http://biblioteca.unad.edu.co/
Diferencia entre dato y señal
http://www.mfbarcell.es/redes_de_datos/tema_07/tema07_senales.pdf
http://dtm.unicauca.edu.co/pregrado/conmutacion/transp/2.4-Senalizacion.pdf
Codificación de datos
http://exa.unne.edu.ar/depar/areas/informatica/teleproc/Comunicaciones/Presentac
iones_Proyector/CodificacionDatos.pdf
Wikipedia señales digitales
http://es.wikipedia.org/wiki/Se%C3%B1al_digital
