Este documento define y explica conceptos básicos sobre redes locales, incluyendo la diferencia entre datos y señales, tipos de transmisión de datos, modulación y codificación, multiplexación, y las características de señales analógicas y digitales. Explica que los datos son cualquier entidad que transporta información, mientras que las señales son la representación eléctrica o electromagnética de los datos. También describe los diferentes modos de transmisión de datos, como simplex, half duplex y full duplex.

1. REDES LOCALES BÁSICAS
ACTIVIDAD DE RECONOCIMIENTO
JAIR ALEXANDER OLIVERA RODRIGUEZ
CODIGO: 1110461495
GRUPO: 301121_40
TUTOR:
MIGUEL ANGEL LOPEZ
UNIVERSIDAD ABIERTA Y A DISTANCIA UNAD
INGENIERIA ELECTRONICA
CEAD IBAGUE
2015

2. Cuál es la diferencia entre dato y señal.
Dato es cualquier entidad capaz de transportar información mientras que señal
es la representación eléctrica o electromagnética de los datos.
Que se entiende por señalización.
Señalización: la propagación física de una señal a través del medio adecuado.
Que es la transmisión de datos y cuál es su clasificación.
La transmisión de datos, por otra parte, es el intercambio o el envío de
información en formato analógico o digital.
Modos de transmisión de datos
Según el sentido de la transmisión podemos encontrarnos con tres tipos
diferentes:
Simplex:
Este modo de transmisión permite que la información discurra en un solo
sentido y de forma permanente, con esta fórmula es difícil la corrección de
errores causados por deficiencias de línea. Como ejemplos de la vida diaria
tenemos, la televisión y la radio.
Half Duplex.
En este modo, la transmisión fluye como en el anterior, o sea, en un único
sentido de la transmisión de dato, pero no de una manera permanente, pues el
sentido puede cambiar. Como ejemplo tenemos los Walkis Talkis.
Full Duplex.
Es el método de comunicación más aconsejable, puesto que en todo momento
la comunicación puede ser en dos sentidos posibles y así pueden corregir los
errores de manera instantánea y permanente. El ejemplo típico sería el
teléfono.
RS-232C.
RS-232-C estándar, en informática, estándar aceptado por la industria para las
conexiones de comunicaciones en serie. Adoptado por la Asociación de
Industrias Eléctricas, el estándar RS-232-C recomendado (RS es acrónimo de
Recommended Standard) define las líneas específicas y las características de
señales que utilizan las controladoras de comunicaciones en serie. Con el fin
de estandarizar la transmisión de datos en serie entre dispositivos. La letra C
indica que la versión actual de esta norma es la tercera de una serie.
Casi siempre el conector DB-25 va asociado con el RS-232C, y se muestran
las disposiciones de los contactos en las figuras siguientes. Sin embargo, no

3. está definido en el estándar y algunos fabricantes utilizan otro conector en gran
parte de sus equipos.
Con este tipo de standard podemos transmitir y recibir al mismo tiempo, puesto
que hay una patilla para cada una de las actividades.
Este tipo de standard tiene sus limitaciones en la transmisión y recepción como
lo es la limitante de distancia, que es de 15 metros. Puede funcionar bien en
recorridos de cable mucho más lagos con todas las velocidades pero siempre
habrá riesgo de pérdida de datos.
La transmisión digital es la transmisión de pulsos digitales, entre dos puntos, en
un sistema de comunicación. Con los sistemas de transmisión digital, se
requieren una facilidad física tal como un par de alambres metálicos, un cable
coaxial o un vínculo de fibra óptica para interconectar a los dos puntos en el
sistema. Los pulsos están contenidos dentro de y se propagan con la facilidad
de transmisión.
Que son las señales análogas y las señales digitales (características).
Señales analógicas
Una señal analógica es un tipo de señal generada por algún tipo de fenómeno
electromagnético y que es representable por una función matemática continua
en la que es variable su amplitud y periodo (representando un dato de
información) en función del tiempo. Algunas magnitudes físicas comúnmente
portadoras de una señal de este tipo son eléctricas como la intensidad, la
tensión y la potencia, pero también pueden ser hidráulicas como la presión,
térmicas como la temperatura, mecánicas.
En la naturaleza, el conjunto de señales que percibimos son analógicas, así la
luz, el sonido, la energía etc, son señales que tienen una variación continua.
Incluso la descomposición de la luz en el arco iris vemos como se realiza de
una forma suave y continúa.
Una onda sinusoidal es una señal analógica de una sola frecuencia. Los
voltajes de la voz y del video son señales analógicas que varían de acuerdo
con el sonido o variaciones de la luz que corresponden a la información que se
está transmitiendo.
Señales digitales:
señal digital es un tipo de señal generada por algún tipo de fenómeno
electromagnético en que cada signo que codifica el contenido de la misma
puede ser analizado en término de algunas magnitudes que representan
valores discretos, en lugar de valores dentro de un cierto rango. Por ejemplo, el
interruptor de la luz sólo puede tomar dos valores o estados: abierto o cerrado,
o la misma lámpara: encendida o apagada (véase circuito de conmutación).

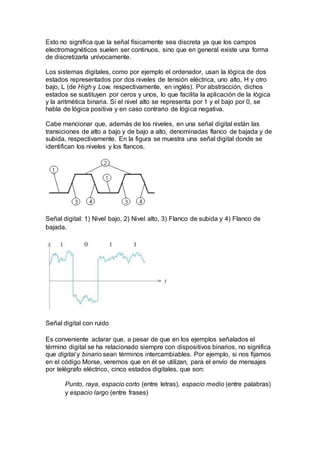

4. Esto no significa que la señal físicamente sea discreta ya que los campos
electromagnéticos suelen ser continuos, sino que en general existe una forma
de discretizarla unívocamente.
Los sistemas digitales, como por ejemplo el ordenador, usan la lógica de dos
estados representados por dos niveles de tensión eléctrica, uno alto, H y otro
bajo, L (de High y Low, respectivamente, en inglés). Por abstracción, dichos
estados se sustituyen por ceros y unos, lo que facilita la aplicación de la lógica
y la aritmética binaria. Si el nivel alto se representa por 1 y el bajo por 0, se
habla de lógica positiva y en caso contrario de lógica negativa.
Cabe mencionar que, además de los niveles, en una señal digital están las
transiciones de alto a bajo y de bajo a alto, denominadas flanco de bajada y de
subida, respectivamente. En la figura se muestra una señal digital donde se
identifican los niveles y los flancos.
Señal digital: 1) Nivel bajo, 2) Nivel alto, 3) Flanco de subida y 4) Flanco de
bajada.
Señal digital con ruido
Es conveniente aclarar que, a pesar de que en los ejemplos señalados el
término digital se ha relacionado siempre con dispositivos binarios, no significa
que digital y binario sean términos intercambiables. Por ejemplo, si nos fijamos
en el código Morse, veremos que en él se utilizan, para el envío de mensajes
por telégrafo eléctrico, cinco estados digitales, que son:
Punto, raya, espacio corto (entre letras), espacio medio (entre palabras)
y espacio largo (entre frases)

5. Característica de las dos señales es:
En una señal que es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda.
Amplitud de pico: es el valor máximo (o energía) de la señal en el tiempo. La
amplitud indica la altura de la señal. La unidad de la amplitud depende del tipo
de señal. En las señales eléctricas su valor se mide en voltios.
• La frecuencia (f): es la razón (en ciclos por segundo o Herzios -Hz) a la que
la señal se repite. Es el número de periodos por segundo.
• El Periodo (T): La cantidad de tiempo transcurrido entre dos repeticiones
consecutivas de la señal. Es la cantidad de tiempo en segundos que necesita
una señal para completar un ciclo. Por tanto T= 1/f. El periodo es la inversa de
la frecuencia.
• La fase: La medida de la posición relativa de la señal dentro de un periodo de
la misma. Es decir describe la forma de la onda relativa al instante de tiempo 0.
• Longitud de onda (λ): La distancia que ocupa un ciclo, es decir la distancia
entre dos puntos de igual fase en dos ciclos consecutivos. λ = v.T; λ.f=v; v=
velocidad en metros por segundo.
Explique que es el espectro y que es el ancho de banda y cuáles son sus
características.
-Espectro de una señal: es el conjunto de las frecuencias que lo constituyen.
-Ancho de banda: anchura del espectro. Es decir la diferencia entre la
frecuencia más alta y más baja del espectro. Si el espectro está formado por
señales de entre 4 MHz y 1 MHz.
Explique que es la Modulación y Codificación de Datos (cuáles son los
tipos de Modulación que existen).
Modulación y Codificaciónde datos

6. La información debe ser transformada en señales antes de poder ser
transportada por un medio de comunicación. La transformación que hay que
realizar sobre la información dependerá del formato original de esta y del
formato usado por el hardware de comunicaciones para trasmitir la señal. Se
puede utilizar una señal analógica para llevar datos digitales (modem). Se
puede usar una señal digital para llevar datos analógicos (Un CD-ROM de
música).
Los ordenadores utilizan tres tecnologías para transmitir los bits:
• Como voltajes en diversas formas de cable de cobre;
• Como impulsos de luz guiada a través de la fibra óptica
• Como ondas electromagnéticas moduladas y radiadas.
Hay diversos métodos para realizar esto dependiendo de los tipos de señales y
datos. Tanto la información analógica como digital puede ser codificada
(modulada) mediante señales analógicas o digitales. La elección de un tipo
particular de codificación (modulación) dependerá de los requisitos exigidos, de
los medios de transmisión etc.
Las combinaciones de los métodos de conversión son las siguientes:
Datos digitales, señales digitales:
Los datos se almacenan en un ordenador en un formato binario de ceros y
unos. Para
Transportarlos de un lugar a otro (dentro o fuera del ordenador), es necesario
convertirlos en señales digitales que permitan una mejor transmisión o
reconocimiento por los dispositivos. Esto es lo que se denomina conversión
digital a digital o codificación de datos digitales en una señal digital. La
codificación significa convertir los datos binarios en una forma que se pueda
desplazar a través de un enlace de comunicaciones físico. “Codificar” significa
convertir los 1 y los 0 en algo real y físico, tal como:
• Un pulso eléctrico en un cable
• Un pulso luminoso en una fibra óptica
• Un pulso de ondas electromagnéticas en el espacio.
Dato digital, señal analógica
Si se quiere enviar los datos que salen de un ordenador (digitales) a través de
una red analógica (red de telefonía convencional) diseñada para la transmisión
de señales analógicas, será necesario convertir la señal digital que sale del
ordenador en una señal analógica. Esto se denomina
Conversión digital a analógica o modulación de una señal digital. La
modulación significa usar los datos binarios para manipular una onda.

7. Datos analógicos, señales digitales
A veces es necesario transformar información en formato analógico, como la
voz o la música, en señales digitales para, por ejemplo, reducir el efecto del
ruido. Un ejemplo seria el CD-ROM de música o una película en un DVD. A
esto se denomina conversión de una señal analógica en una señal digital o
digitalización de una señal analógica
Datos analógicos, señales analógicos
Si se quiere enviar una señal analógica a larga distancia, como por ejemplo, la
voz o la música de una emisora de radio (analógica) hay que transformar esta
señal en otra porque la frecuencia de la voz o la música no es apropiada para
su transmisión a larga distancia a través del aire. La señal debe ser
transportada mediante una señal de alta frecuencia. A esto se le denomina
conversión de analógico a analógico o modulación de una señal analógica.

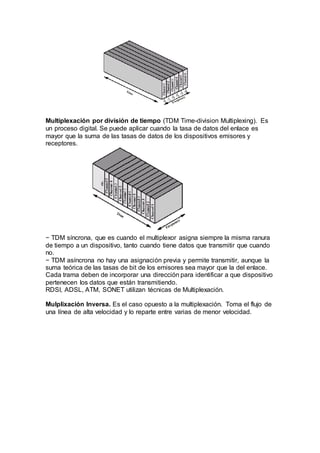

Que es la Multiplexación y cuáles son las técnicas que existen.
Multiplexación: Es la compartición de un canal de comunicación de alta
capacidad/velocidad por varias señales. Conjunto de técnicas que permiten la
transmisión simultáneas de múltiples señales a través de un único enlace de
datos.
Las técnicas que se emplean son:
• Multiplexación por división de frecuencias (FDM Frecuency-division
Multiplexing). Se pueden transmitir varias señales simultáneamente modulando
cada una de ellas en una frecuencia portadora diferente. Es una técnica
analógica. Se puede aplicar cuando el ancho de banda del enlace físico es
mayor que la suma de los anchos de bandas de las señales a transmitir. Las
señales generadas por cada dispositivo emisor se modula usando distinta
frecuencia portadora. Las frecuencias portadoras están separadas por tiras de
ancho de banda sin usar (banda de guarda) para prevenir que las señales se
solapen.

8. Multiplexación por división de tiempo (TDM Time-division Multiplexing). Es
un proceso digital. Se puede aplicar cuando la tasa de datos del enlace es
mayor que la suma de las tasas de datos de los dispositivos emisores y
receptores.
− TDM síncrona, que es cuando el multiplexor asigna siempre la misma ranura
de tiempo a un dispositivo, tanto cuando tiene datos que transmitir que cuando
no.
− TDM asíncrona no hay una asignación previa y permite transmitir, aunque la
suma teórica de las tasas de bit de los emisores sea mayor que la del enlace.
Cada trama deben de incorporar una dirección para identificar a que dispositivo
pertenecen los datos que están transmitiendo.
RDSI, ADSL, ATM, SONET utilizan técnicas de Multiplexación.
Mulplixación Inversa. Es el caso opuesto a la multiplexación. Toma el flujo de
una línea de alta velocidad y lo reparte entre varias de menor velocidad.

9. REFERENCIAS
http://www.mfbarcell.es/docencia_uned/redes/tema_03/redes_cap_03.pdf
http://www.mfbarcell.es/redes_de_datos/tema_07/tema07_senales.pdf
http://www.monografias.com/trabajos5/transdat/transdat.shtml#modos
http://definicion.de/transmision/
https://es.wikipedia.org/wiki/Se%C3%B1al_anal%C3%B3gica
https://es.wikipedia.org/wiki/Se%C3%B1al_digital
