1. CONECTORES IDE Y
SATA
INTEGRANTES DE EQUIPO
-RENE JUAREZ ALTAMIRANO
-IRVING ALEJANDRO LEZAMA
ESPINOZA
-MARIELA ALINE MELO HERRERA
-AURORA YUKARY PALACIOS
PEREZ
-FATIMA RAMIREZ LOZADA
-JESUS ALBERTO SUAREZ XELO

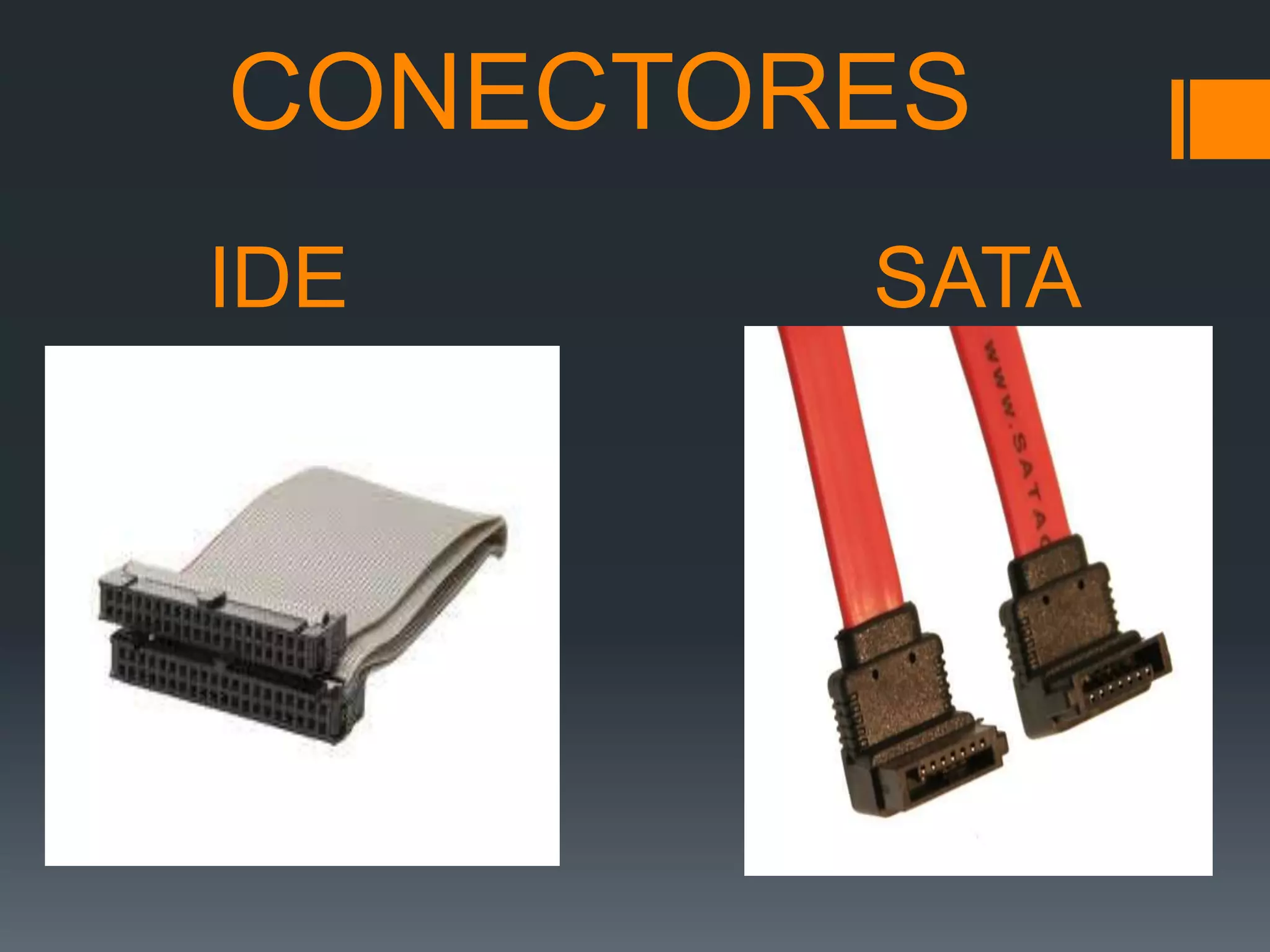

2. CONECTORES
IDE SATA

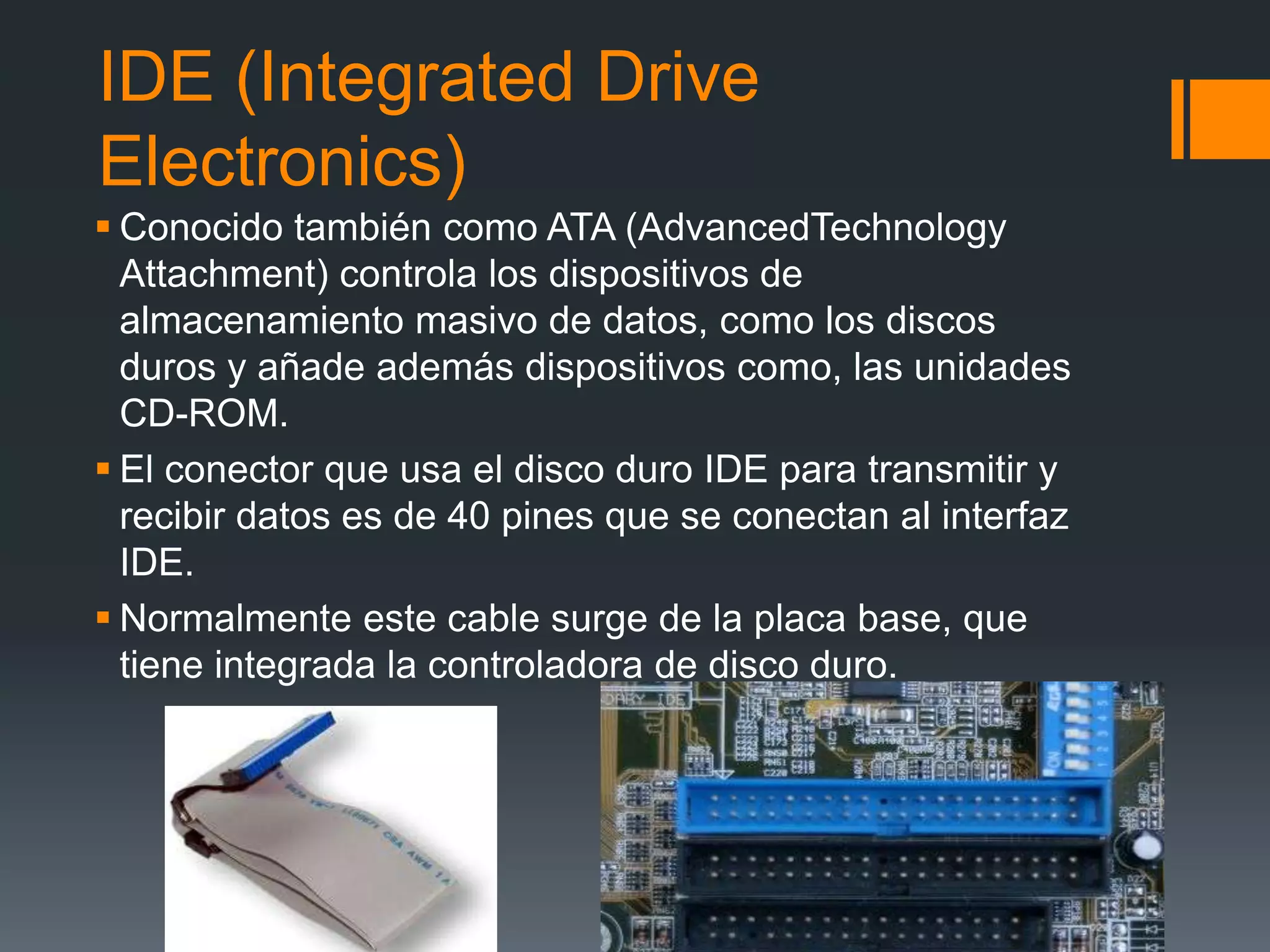

3. IDE (Integrated Drive
Electronics)
 Conocido también como ATA (AdvancedTechnology
Attachment) controla los dispositivos de
almacenamiento masivo de datos, como los discos
duros y añade además dispositivos como, las unidades
CD-ROM.
 El conector que usa el disco duro IDE para transmitir y
recibir datos es de 40 pines que se conectan al interfaz
IDE.
 Normalmente este cable surge de la placa base, que
tiene integrada la controladora de disco duro.

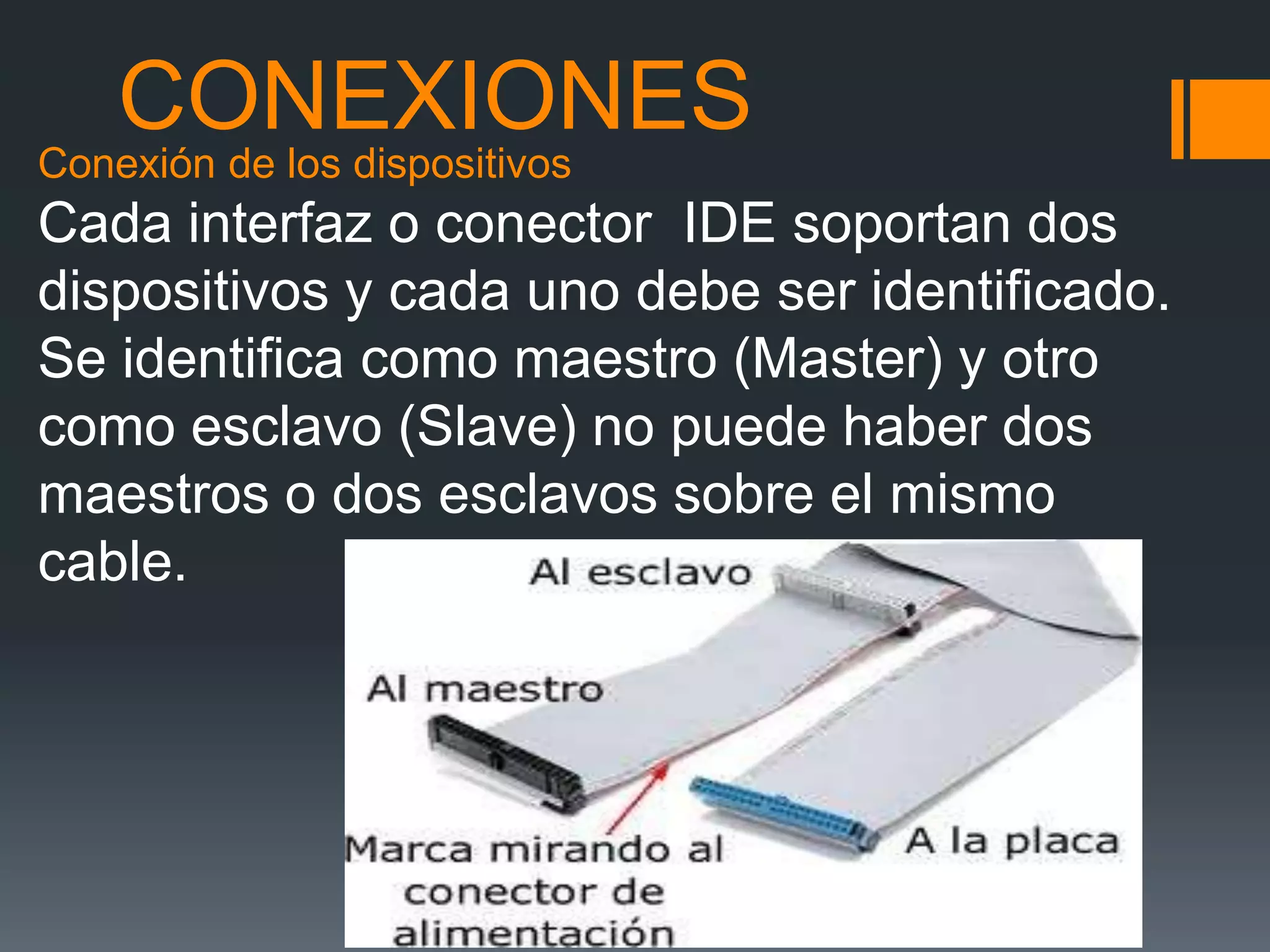

4. CONEXIONES
Conexión de los dispositivos
Cada interfaz o conector IDE soportan dos
dispositivos y cada uno debe ser identificado.
Se identifica como maestro (Master) y otro
como esclavo (Slave) no puede haber dos
maestros o dos esclavos sobre el mismo
cable.

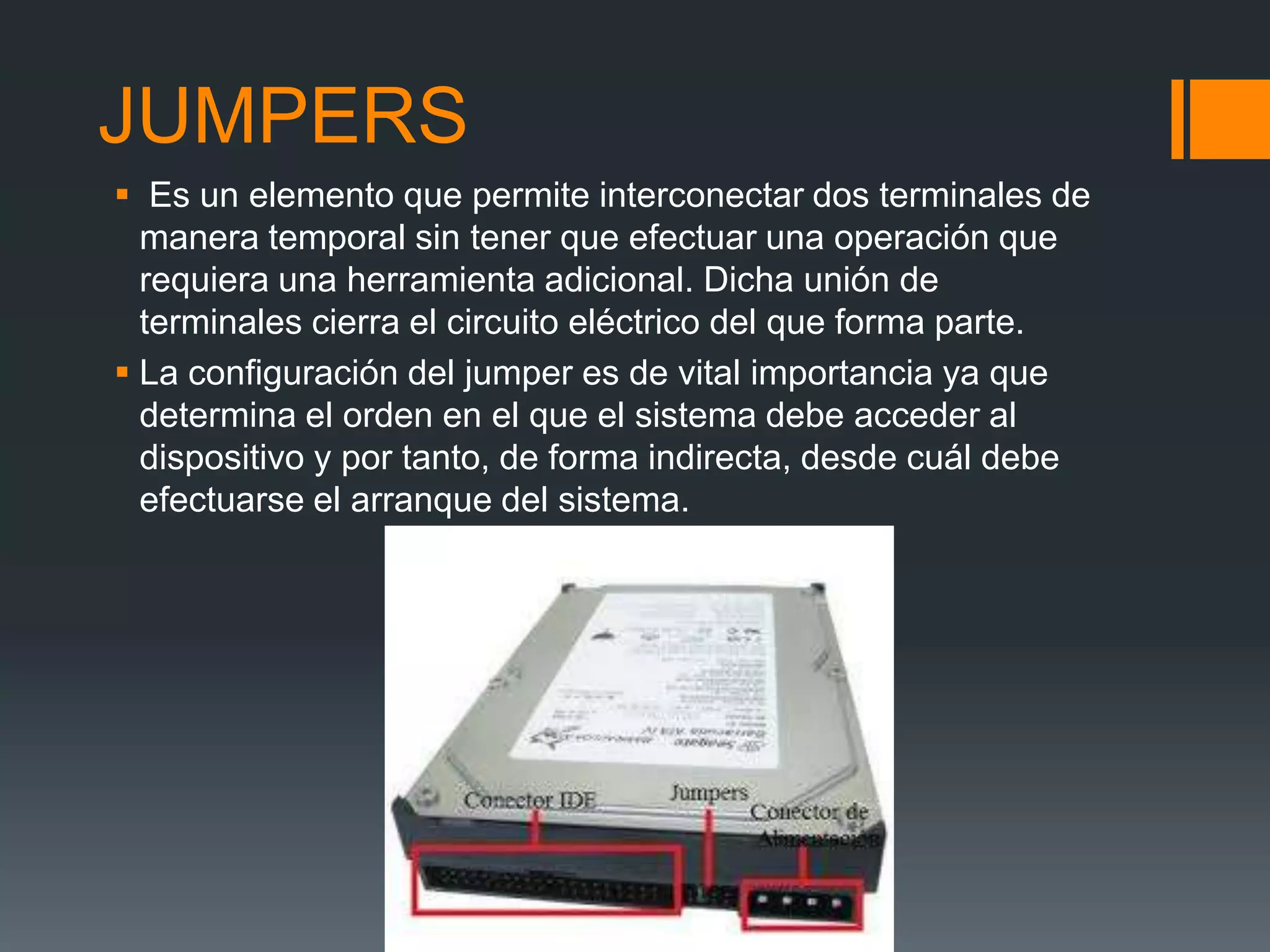

5. JUMPERS
 Es un elemento que permite interconectar dos terminales de
manera temporal sin tener que efectuar una operación que
requiera una herramienta adicional. Dicha unión de
terminales cierra el circuito eléctrico del que forma parte.
 La configuración del jumper es de vital importancia ya que
determina el orden en el que el sistema debe acceder al
dispositivo y por tanto, de forma indirecta, desde cuál debe
efectuarse el arranque del sistema.

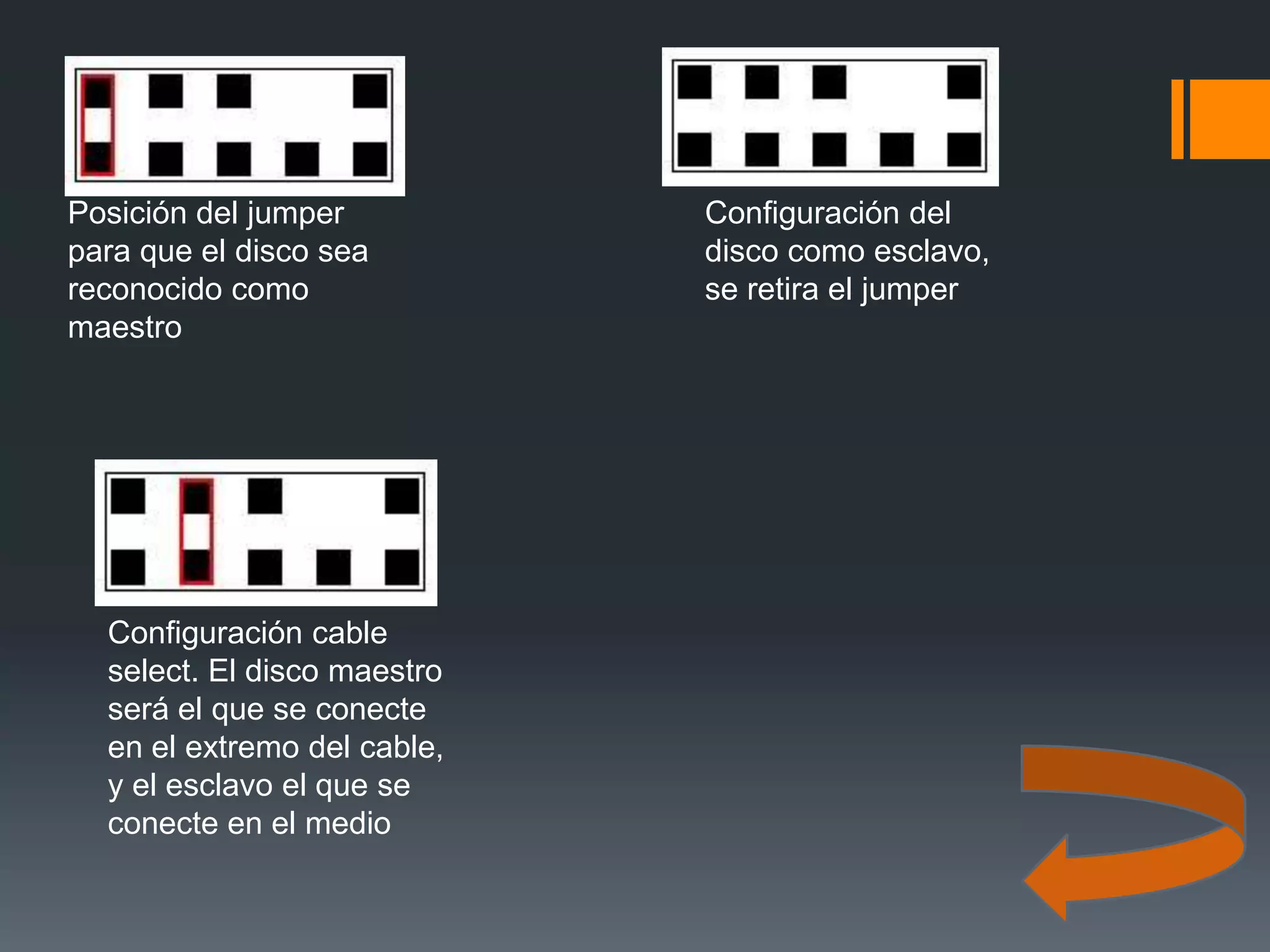

6. Posición del jumper
para que el disco sea
reconocido como
maestro
Configuración del
disco como esclavo,
se retira el jumper
Configuración cable
select. El disco maestro
será el que se conecte
en el extremo del cable,
y el esclavo el que se
conecte en el medio

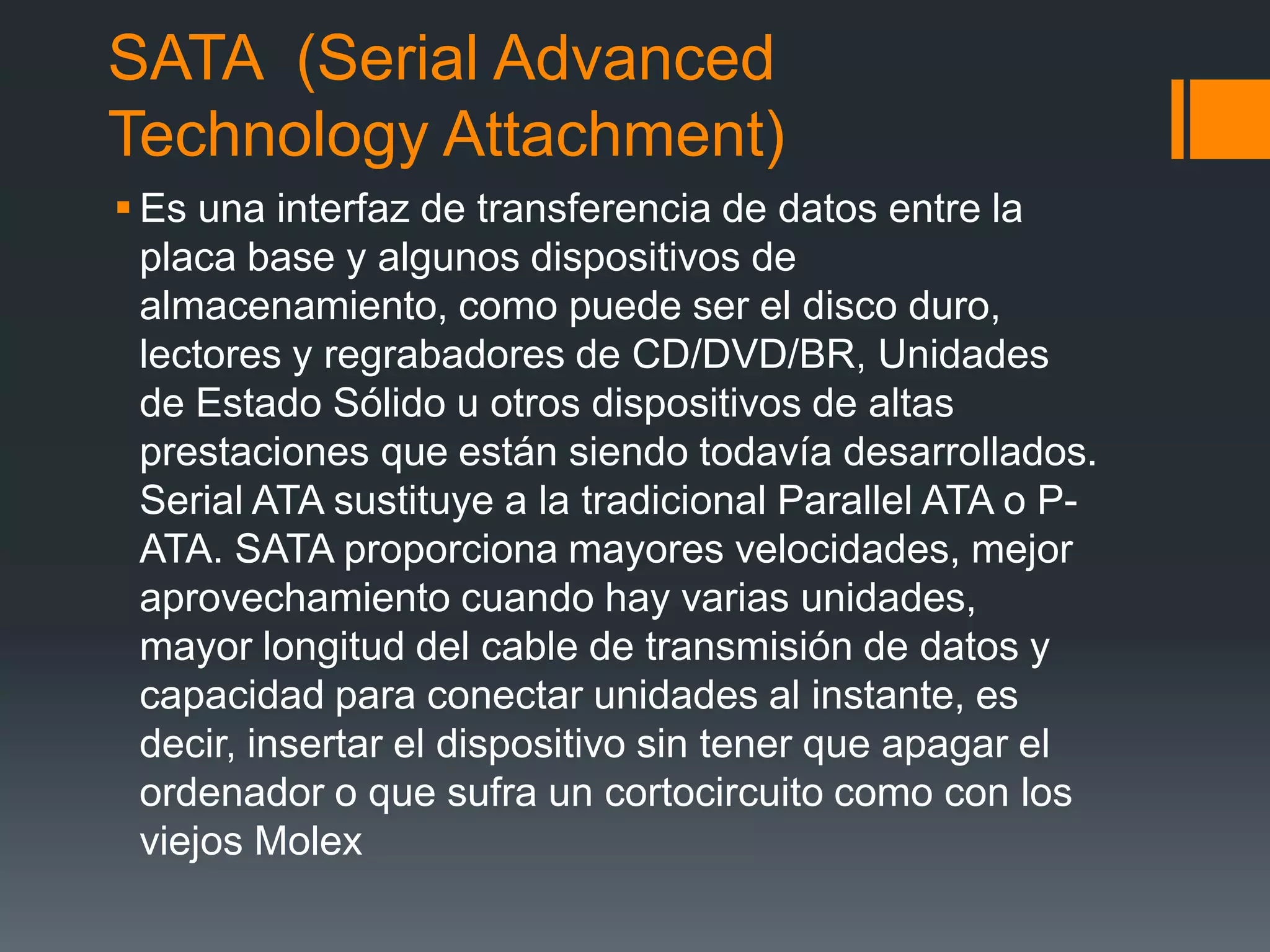

7. SATA (Serial Advanced
Technology Attachment)
 Es una interfaz de transferencia de datos entre la
placa base y algunos dispositivos de
almacenamiento, como puede ser el disco duro,
lectores y regrabadores de CD/DVD/BR, Unidades
de Estado Sólido u otros dispositivos de altas
prestaciones que están siendo todavía desarrollados.
Serial ATA sustituye a la tradicional Parallel ATA o P-
ATA. SATA proporciona mayores velocidades, mejor
aprovechamiento cuando hay varias unidades,
mayor longitud del cable de transmisión de datos y
capacidad para conectar unidades al instante, es
decir, insertar el dispositivo sin tener que apagar el
ordenador o que sufra un cortocircuito como con los
viejos Molex

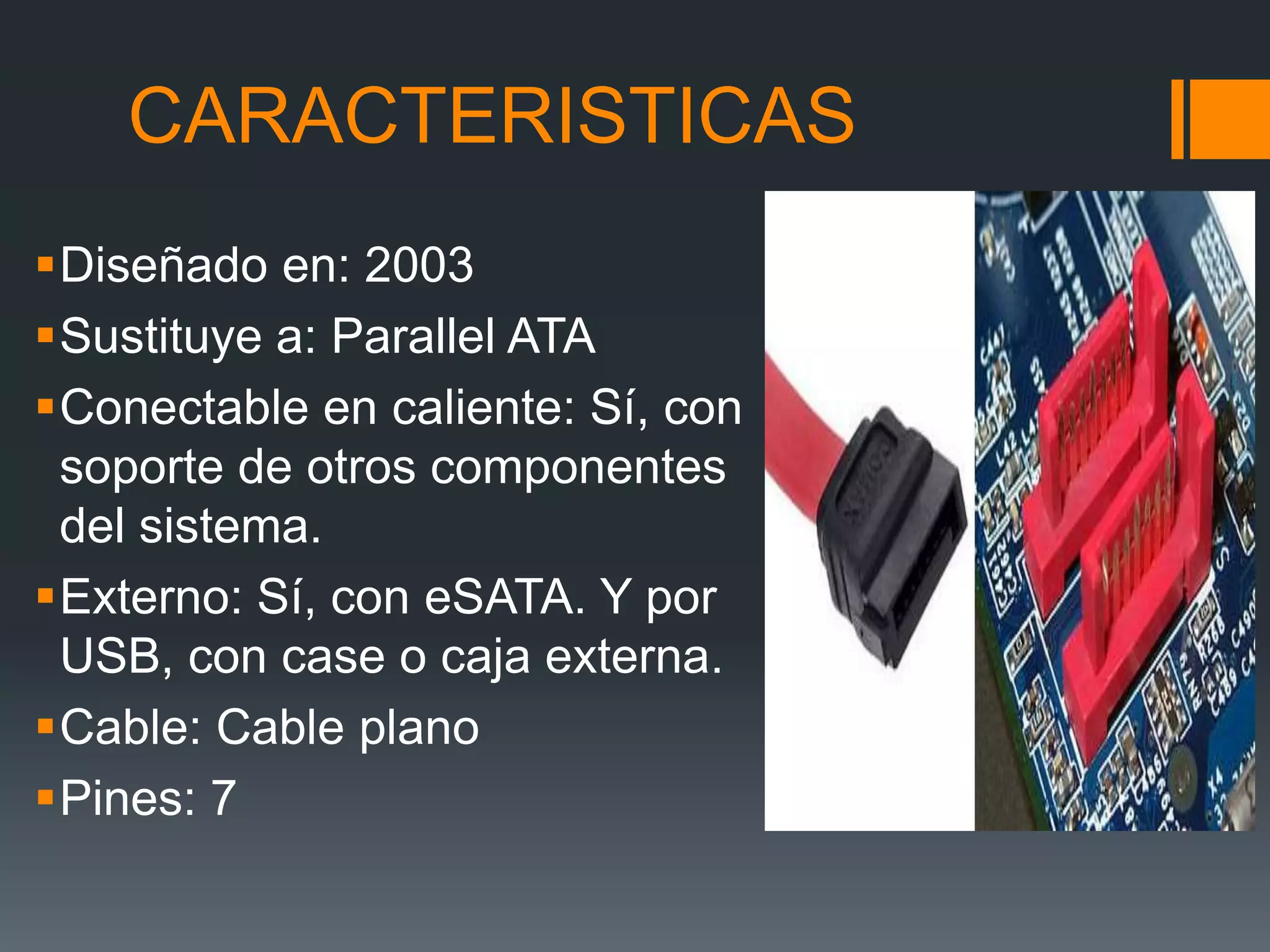

8. CARACTERISTICAS
Diseñado en: 2003
Sustituye a: Parallel ATA
Conectable en caliente: Sí, con
soporte de otros componentes
del sistema.
Externo: Sí, con eSATA. Y por
USB, con case o caja externa.
Cable: Cable plano
Pines: 7

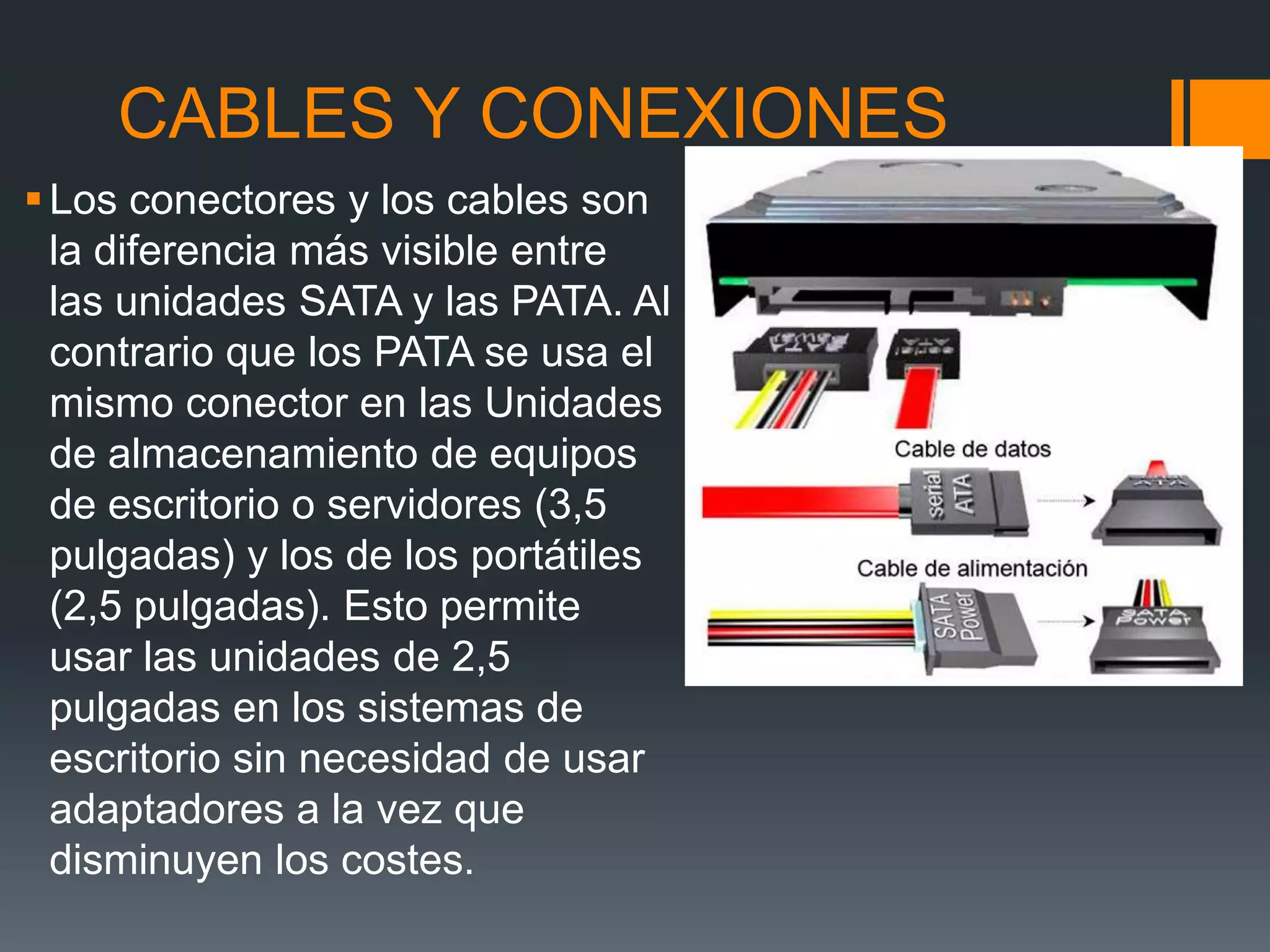

9. CABLES Y CONEXIONES
Los conectores y los cables son
la diferencia más visible entre
las unidades SATA y las PATA. Al
contrario que los PATA se usa el
mismo conector en las Unidades
de almacenamiento de equipos
de escritorio o servidores (3,5
pulgadas) y los de los portátiles
(2,5 pulgadas). Esto permite
usar las unidades de 2,5
pulgadas en los sistemas de
escritorio sin necesidad de usar
adaptadores a la vez que
disminuyen los costes.
