SISTEMA CONSTRUCTIVO EMMEDUE
EMMEDUE® es una compañía líder en el sector. La seriedad de su administración, así como la
cortesía y el profesionalismo de sus recursos humanos permiten que la compañía alcance los
estándares más altos del mercado.
Administrada con herramientas innovadoras y basadas
enel proceso de materiales de vanguardia, EMMEDUE®
está capacitada para ofrecer a sus clientes la mejor
relación precio/calidad y eficaces soluciones
tecnológicas, identificadas gracias a la búsqueda
sistemáticay la atención extrema a las necesidades del
cliente.Una constante actividad de Investigación y
Desarrollo asegura una continua actualización
tecnológica y una respuesta puntual a las necesidades
de los clientes.
Historia
La idea original del Sistema EMMEDUE® nació a final de los Setenta, de la percepción
fantástica de aplicar las ventajas industriales de las innovaciones tecnológicas a un sector no
tradicionalmente sensible a los cambios, como el de la construcción. De esta idea y de la
exitosacombinaciónentrelasmásavanzadastecnologíaselectromecánicas y electrónicas y el
mundo de la construcción, nació este sistema de construcción innovador e ingenioso.El
sistema de construcción EMMEDUE®, efectivamente, se basa en una serie de paneles
modulares,producidosindustrialmente,eficazmente adecuados a las funciones estructurales
requeridas, que aseguran un aislamiento termo acústico, una alta resistencia al fuego y a los
sismos, como también una gran calidad de producción.
Estructura Operativa
Una constante actividad de Investigación y Desarrollo certifica la continua actualización
tecnológicayuna respuestapuntual alasnecesidadesde losclientes.De hecho,doseficientes
equipos de personal técnico trabajan junto a un dinámico grupo de personal del área
comercial;unose dedicaal desarrolloy a la innovación de la tecnología aplicada a las plantas,
y el otro al estudio y desarrollo de los proyectos que serán eventualmente realizados con el
Sistema EMMEDUE®.
Lo que es más,las continuasactualizacionesconsientenalacompañía ofrecera los clientes un
soporte técnico eficiente en todo el mundo, no sólo durante la fase de planificación sino
durante la de realización,permitiendode estamaneralaoptimizacióndelproceso productivo.

Calidad
EMMEDUE® S.p.A.estácertificadaporlaagenciainternacional TUV, de acuerdo con la ley UNI
EN ISO 9001.
A través de una planificación precisa, la selección y el control de los proveedores y de los
procesosde producción,laejecuciónde pruebasycontroles(sobre el productoterminado, los
materiales, los componentes, los encargos) EMMEDUE® afirma el respeto de un estándar de
alta calidadque permanece constante enel tiempo.De esta manera es posible mantener, con
una calidad segura y fácilmente accesible, el objetivo de la satisfacción total del cliente.
EMMEDUE® EN EL MUNDO
Los clientesde todoel mundohanencontradoy encontrarán siempre en EMMEDUE® un socio
confiable yexpertoentecnología,capazde estudiary abastecerlos con excelentes soluciones
para las necesidadesde inversionesy mercado más variadas.Como testimonio de la eficacia y
efectividad del Sistema EMMEDUE®, así como de su gran confiabilidad, hay más de 40 líneas
de producción distintas en diferentes países:
Arabia Saudita, Argentina, (San Luis, Buenos Aires), Bosnia, Colombia, Costa Rica, Ecuador,
Egipto,Eritrea,Italia (Fano), Kurdistán, Indonesia, Irán, Irlanda, Libia, México (Torreón, León,
Pachuca), Mozambique, Nigeria, Panamá, Filipinas, Qatar, República Dominicana, Reunión,
Rusia, España (Madrid, Antequera, Málaga), Turquía, Estados Unidos (Nueva Orleáns),
Venezuela, Marruecos, Emiratos Árabes y Cabo Verde.
PANELES
Panel para muro estructural
Son utilizados en muros simples son los que mas
se usan y se recomienda usar en muros de entre
4ª6 pisos como máximo .
Panel doble para muros estructurales
comparado con el anterior el panel doble tiene una
particularidad muy útil es incluir concreto estructural para
formar celdas y asi lograr mayor resistencia

panel para losas estructurales
se usan para losas y cubiertas .segun el numero de
nervaduras podemos encontrar los siguientes tipos :
simple,doble y triple .
panel para escalera
son armadas con doble malla de acero ensambladas
entre si de muy buena resistecia diseñadas para todo
tipo de escalera.
Panel para descanso de escalera
Es un bloque con ranuras en dos sentidos para la
instalación de ranuras de refuerzo
Los Componentes
El elementobase del sistemaconstructivo es un panel modular constituido por dos mallas de
acero galvanizadoelectrosoldadas,unidasentre ellas por medio de conectores, con una placa
intercalada de poliestireno expandido oportunamente moldeada.
Las Mallas
La EMMEDUE® es productora calificada de mallas de acero de elevada resistencia formadas
por barras de diámetro variable entre 2,5 y 5 mm.
Se pueden proporcionar paneles con mallas de diferentes diámetros y características
geométricas.
Todoslos procedimientosque intervienenenlaproducciónde loselementosque componenel
sistema EMMEDUE® se someten continuamente a los controles que exige la normativa ISO.

La Empresa posee; un laboratorio interno para la ejecución de pruebas sobre las mallas que
somete alos controlesde calidadde parte de técnicosdel Politécnicode Milánparala emisión
de los certíficados relativos.
El poliestireno (EPS)
El elemento base del sistema constructivo es un panel de poliestireno expandido
autoextinguible,oportunamentemoldeadoque desempeñalafunciónseade capa aislante sea
de capa aislante.
El EPS (poliestireno expandido sinterizado) está compuesto por carbono, hidrogeno y por el
98% de aire.Se crea a partirde la polimerización del estireno, monómero que se obtiene del
petroleo y que está presente también en alimentos comunes (ej.: trigo, fresas, carne, café).
Este últimoantesde serexpandidose presentabajoformade pequeñas perlas transparentes.
El espesor,laformay ladensidaddel poliestireno de los paneles EMMEDUE® puede variar en
función de las necesidades específicas. La densidad mínima normalmente utilizada es de 15
kg/m³.
El revoque
Los paneles EMMEDUE® después de haber sido colocados en la obra, se anclan y completan
con la aplicación de hormigón sobre las dos caras. De esta manera se realizan edificios de
paredesportantes,constituidaspordosplacasde hormigónarmadoque sonsolidalesgraciasa
una compacta red de conectores con un centro aislante.
El panel EMMEDUE® como elementoprincipal se completa mediante la aplicación sobre cada
cara unacapa de morteroproyectado(agua,cementoyarena) de resistencia de por lo menos
25 Mpa.
El panel doble ylospaneleslosasse completandurante lapuestaenobra mediante unvaciado
de Hormigón de adecuada resistencia en el interior de las placas de poliestireno.
Si los panelesnotienenque desempeñarunafunciónportante,se aplicaunrevoque a base de
cemento, mismo premezcaldo, por un espesor de por lo menos 25 mm.
Ventajas
Emme-Due,esuninnovadorsistemaconstructivosismoresistente,basadoenunconjuntode
panelesestructuralesde poliestirenoondulado,conunaarmadurabásica adosadaensus
caras, constituidapormallasde acerogalvanizadode altaresistencia,vinculadasentre sípor
conectoresde aceroelectrosoldados.
Estos panelescolocadosenobrasegúnladisposiciónarquitectónicade muros,tabiquesy
losas,soncompletados“InSitu”mediante laaplicaciónde mortero,atravésde dispositivosde
impulsiónneumática.De estamanera,lospanelesconformanloselementosestructuralesde
cerramientovertical yhorizontal de unaedificación,conunacapacidadportante que responda
a las solicitacionesde sucorrespondiente cálculoestructural.
Siendolasventajasde este sistema:
• Un eficienteaislamientotérmicoyacústico.
• De fácil manejo,transporte yrápidode instalar
• Elevadaresistenciaestructural

• Reduce loscostosy el tiempode ejecución
• Gran durabilidad
• Sustancial ahorroencimientosypartesestructurales,porsermás livianala
obra terminada.
• Elevadaresistenciaal fuego.
• Fácil y rápidomontaje de lascanalizaciones;eléctricas,sanitarias,etc.
• Los panelesse empalmande maneramonolítica.
• La planchacontinúade polietilenoactúacomobarrera a la humedadyevita
• puentestérmicos.
• Nosufre alteracionesporexposiciónalaintemperie.
• Todossus componentessonecológicos.

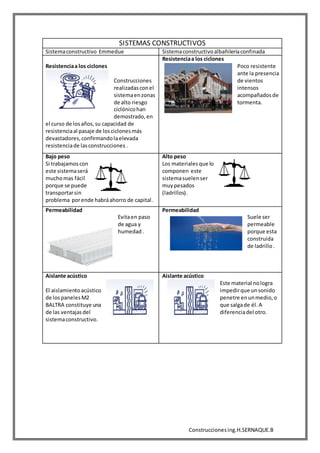

SISTEMAS CONSTRUCTIVOS
Sistema constructivo Emmedue Sistema constructivo albañilería confinada
Ligereza
Los paneles Emmedue son
ligeros y al mismo tiempo lo
suficientemente rígidos hasta
antes del revoque, resultando
de esta manera maniobrables y fáciles para montar
tambíen en condiciones difíciles de trabajo.
Ligereza
Los materiales
utilizados en este
sistema como son:
ladrillos ,cemento
piedra suelen ser
difícil de manejar y se
tiene que trabajar en un solo tiempo.
Sostenibilidad y ahorro energia
El notable mejoramiento
del comfort térmico en el
interior de las casas
construidascon el sistema
Emmedue está
garantizadopor ladifundidapresenciadel poliestireno
y por su conductividad térmica muy baja que,
eliminandolospuentestérmicos,limitadrásticamente
el consumo energético y favorece las estrategias a
favor de un desarrollo sostenible
Sostenibilidad y ahorro de energia
En este sistema
el consumo de
energía suele
ser mayor
Rapidez de instalaciones
Numerosas experiencias
efectuadasbajolas más variadas
condiciones,en varios países del
mundo y con los más diferentes
conjuntos de obreros han
demostradounaconsistente reducciónde lostiempos
de realización de las construcciones efectuada con el
sistema Emmedue con respecto a las realizadas con
los sistemas tradicionales, gracias al uso de un
producto industrial que optimiza las secuencias de
montaje y limita a lo mínimo la operabilidad del
personal de la obra.
Rapidez de instalaciones
Las instalaciones
suelen ser
dificultosas y
toman de mucho
tiempo ya que
tiene que demoler
y luegorestaurar el
espacio por donde
pasara la conexión
.
Conveniencia
Los paneles Emmedue
representan una
verdadera ventaja ya
sea para el usuario final
como para las empresas
porque permiten alcanzar prestaciones mejores
respecto a los productos tradicionales y a costos más
contenidos.
Reduce los costos y el tiempo de ejecución
Conveniencia
Para la ejecución
de una obre de
albañilería se
requiere contar
con una buena
cantidad de
dinero porque los materiales a utilizar son
muchosy de muy altocosto . como el ladrillo
hormigón , piedra pilca ,arena .

Sistemaconstructivo Emmedue Sistemaconstructivoalbañileríaconfinada
Versatilidad
El sistema constructivo
Emmedue favorece una
absoluta flexibilidad de
proyecto gracias a una
gama completa de
elementos constructivos: muros portantes o
divisorios, losas, techos o entrepisos, tabiques,
forjados y escaleras. Además, es posible obtener con
facilidad cualquier tipo de forma geométrica llana o
curva efectuando en la obra simples cortes de los
elementos.
Versatildad
En este
sistemala
facilidadpara
diferentes
diseñossuele
sermás
dificultoso,
perono
imposibleporque se tienemuybuenos
diseños
Resistencia a la carga
Numerosas pruebas de
laboratoriohanpuestoen
evidencia la elevada
resistencia a la carga de
los paneles Emmedue.
Por ejemplo, pruebas de compresión con carga
centrada conducidas sobre un panel simple acabado,
alto 270 cm han obtenido una carga máxima última
igual a 1530kN/m
Resistenciaa la carga
Las pruebasde
laboratoriode
muestranque
la resistencia
de estosmuros
enun simple acabadoalto280 se obtiene
como carga máximaultima1350KN/M
Resistencia al fuego
La calidaddel poliestireno
expandido utilizado en
nuestros paneles es de
tipo autoextinguible;
además, las dos capas de
hormigónque revistenlos
ladosdel panel impiden la combustión. La resistencia
al fuego ha sido además verificada con pruebas
efectuadas en diferentes laboratorios.
Resistenciaal fuego
También
suele ser
resistente.
Resistencia a los sismos
Pruebas de laboratorio
realizadassobre un prototipo
Emmedue de dos pisos a
escala real han demostrado
que la estructura resiste, sin
tener daños, a solicitaciones superiores a las
estimadas para un Sismo de primera categoría.
Resistenciaa los sismos
Por serun
material poco
resistente ala
flexión sufre
mayores
dañosante la
presenciade
un sismo.

Sistemaconstructivo Emmedue Sistemaconstructivoalbañileríaconfinada
Resistenciaa los ciclones
Construcciones
realizadasconel
sistemaenzonas
de alto riesgo
ciclónicohan
demostrado,en
el curso de losaños,su capacidad de
resistenciaal pasaje de losciclonesmás
devastadores,confirmandolaelevada
resistenciade lasconstrucciones .
Resistenciaa los ciclones
Poco resistente
ante la presencia
de vientos
intensos
acompañadosde
tormenta.
Bajo peso
Si trabajamoscon
este sistemaserá
muchomas fácil
porque se puede
transportarsin
problema porende habráahorro de capital.
Alto peso
Los materialesque lo
componen este
sistemasuelenser
muypesados
(ladrillos).
Permeabilidad
Evitaen paso
de agua y
humedad .
Permeabilidad
Suele ser
permeable
porque esta
construida
de ladrillo.
Aislante acústico
El aislamientoacústico
de lospanelesM2
BALTRA constituye una
de las ventajasdel
sistemaconstructivo.
Aislante acústico
Este material nologra
impedirque unsonido
penetre enunmedio,o
que salgade él.A
diferenciadel otro.

ALBAÑILERIA CONFINADA
DEFINICION
ALBAÑILERIA:
Albañilería, según el diccionario, es “el arte de construir edificios y obras en los que se
empleanpiedra,ladrillo,cal,etc”.El Albañil es“el maestrouoficiode albañilería. Eltrabajo del
albañil esunaactividadque para llevarlaacaboes necesariotenerformación y experiencia. A
su vez,debemosconsiderarque comocualquieractividadlaboral supone unaresponsabilidad;
con su trabajo que construyen edificios para ser habitados y usados por personas, todo ello
dentro de unos referentes económicos
EL PROCESO CONSTRUCTIVO Y EL OFICIO
La ejecuciónde cualquier obra, desde la más sencilla a la más complicada supone un proceso
enel que intervieneunagrancantidadde recursos,tantomateriales comohumanos. Antes de
comenzaruna obra hayque realizar una serie de estudios, planificaciones, diseños y cálculos
por parte de lostécnicoscompetentesque sematerializanenloque conocemos por “Proyecto
de Redacción”.
REFERENTES MATEMÁTICOS
Para realizarcualquiertrabajoenconstrucciónsiempretenemoslalimitaciónque nosimponen
las dimensiones del local, de la vivienda o del solar. Así, cada elementoconstructivo que
utilicemos, desde un sencillo ladrillo hasta un edificio completo tieneunas medidas exactas.
Por lotanto las operacionesmatemáticas:suma(+),resta(-),multiplicación(x) odivisión(/ó:),
se utilizan continuamente y debemos alcanzar ciertadestreza en dichas operaciones.
Manejamos tanto números enteros (28, 10, 12,...) comodecimales (3,50; 20,22; 46,15;...) y
fracciones(1/2,3/4, 5/6,...).Convienerecordar algunasde lasoperacionesde usomáshabitual
y que tienen muchas aplicaciones
¿QUÉ ES AL ALBAÑILERÍA CONFINADA?
La albañilería confinada es la técnica de construcción que está enmarcada por pilares y
cadenasde hormigónarmado.Se empleanormalmente paralaedificaciónde una vivienda. En
este tipo de construcción se utilizan ladrillos de arcilla cocida, columnas de amarre, vigas
soleras, etc.En este tipo de viviendas primero se construye el muro de ladrillo, luego se
procede avaciar el concreto de las columnas de amarre y, finalmente, se construye el techo
enconjunto con las vigas.
LA ALBAÑILERIA TIENE MUY BUEN COMPORTAMIENTO DE PARA LA COMPRESION PERO NO ES
RESISTENTE PARA LA FLEXION. (tracción)
La albañilería armada esta si es resiste a compresión y tracción.
TIPOS DE ALBAÑILERÍA
Albañilería simple

Es aquella en que los ladrillos van unidos
entre si mediante un mortero estos no
cumplen ninguna función más que soportar
su propio peso .
Albañilería confinada
Es aquella en la que el pano de albañilería va
esconfinadomediante columnasde hormigón
armado denominada también albañilería
reforzada.
Albañilería armada
Aquella en que los pilares y columnas de hormigón
armado sonreforzadaspor refuerzos internos que se
colocanen el interiordel muro,pasandolas barras de
acero atraves de los huecos mayores de los ladrillos
CARACTERÍSTICAS DEL SISTEMA CONSTRUCTIVO
Primero se construye
MUROS PORTANTES DE ALBAÑILERÍA ARMADA, en los que la armadura vertical y horizontal
alojada en los alvéolos del bloque es embebida en concreto, lográndose así un muro de
albañilería .
ESQUELETO DE CONCRETO ARMADO.
Los planosde ejecucióndebenestarmoduladosenbase a15cm. y sólose cortarán los bloques
que se necesitan para las dimensiones de la obra.
En el sistema Constructivo, los muros son independientes entre si (no se entrecruzan).
Piezas moduladas en espesores de 12 y 15 cm, largo de 30 cm y altura de 15 cm.
DIFERENTES USOS:
Viviendas Unifamiliares o Multifamiliares -edificios de 5 pisos.
Cercos de Apilablock de 12 cm. Sólo hasta 3 mt. y en 15 cm. sólo hasta 4 mt. dealtura. El largo
máximoesde 7 mt., se dejará una junta de 1 cm. entre los muros que superen este múltiplo.

RECOMENDACIONES
para lograr una edificación eficaz se debe cumplir con la normativa y cumplir con las
recomendaciones por los fabricantes.
las edificaciones no deben superar los 6 pisos.
se debe utilizar refuerzos en zonas que soportaran más peso.
CONCLUCIONES
He llegado a la conclusión de que el sistema EMMDUE es un sistema constructivo más
económico rápido e eficiente.
Que el sistema immdue es un sistema innovador y de mayor resistencia ante ante agentes
ambientales y físicos.
Que si se desea una obra de mejor calidad y en un corto tiempo se debe optar por el sistema
constructivo emmdue.

Construcciones

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Construcciones

Último

Construcciones
