Este documento describe la construcción liviana en seco, un sistema de construcción que utiliza una estructura ligera de perfiles de acero galvanizado y placas de yeso u otros materiales para construir muros, cielos rasos y otros elementos. Ofrece ventajas como rapidez, flexibilidad en el diseño, bajos costos y sostenibilidad. El documento también explica los diferentes materiales, normas y aplicaciones de este sistema constructivo.

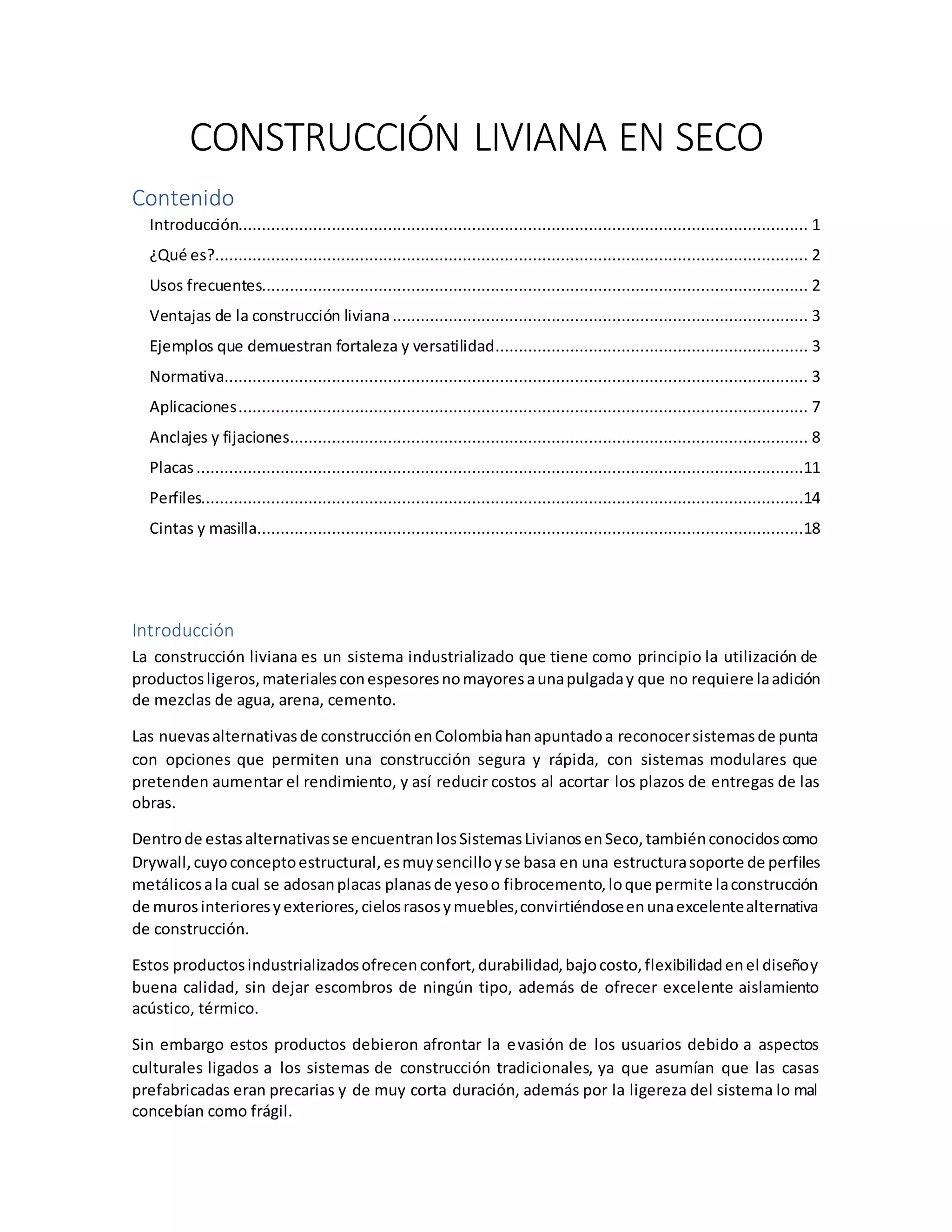

1. CONSTRUCCIÓN LIVIANA EN SECO
Contenido
Introducción.......................................................................................................................... 1
¿Qué es?............................................................................................................................... 2
Usos frecuentes..................................................................................................................... 2
Ventajas de la construcción liviana......................................................................................... 3
Ejemplos que demuestran fortaleza y versatilidad................................................................... 3
Normativa............................................................................................................................. 3
Aplicaciones.......................................................................................................................... 7
Anclajes y fijaciones............................................................................................................... 8
Placas..................................................................................................................................11
Perfiles.................................................................................................................................14
Cintas y masilla.....................................................................................................................18
Introducción
La construcción liviana es un sistema industrializado que tiene como principio la utilización de
productosligeros,materialesconespesoresnomayoresaunapulgaday que no requiere laadición
de mezclas de agua, arena, cemento.
Las nuevasalternativasde construcciónenColombiahanapuntadoa reconocersistemasde punta
con opciones que permiten una construcción segura y rápida, con sistemas modulares que
pretenden aumentar el rendimiento, y así reducir costos al acortar los plazos de entregas de las
obras.
Dentrode estasalternativasse encuentranlosSistemasLivianosenSeco,tambiénconocidoscomo
Drywall,cuyoconceptoestructural,esmuysencilloyse basa en una estructurasoporte de perfiles
metálicosala cual se adosanplacas planasde yesoo fibrocemento,loque permite laconstrucción
de murosinterioresyexteriores,cielosrasosymuebles,convirtiéndoseenunaexcelentealternativa
de construcción.
Estos productosindustrializadosofrecenconfort,durabilidad,bajocosto,flexibilidadenel diseñoy
buena calidad, sin dejar escombros de ningún tipo, además de ofrecer excelente aislamiento
acústico, térmico.
Sin embargo estos productos debieron afrontar la evasión de los usuarios debido a aspectos
culturales ligados a los sistemas de construcción tradicionales, ya que asumían que las casas
prefabricadas eran precarias y de muy corta duración, además por la ligereza del sistema lo mal
concebían como frágil.

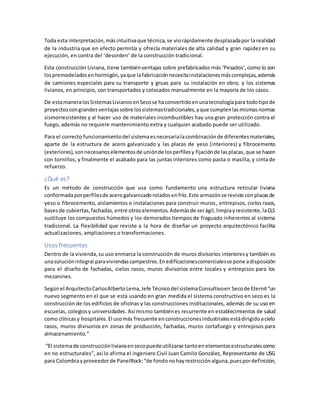

2. Toda esta interpretación,másintuitivaque técnica,se viorápidamente desplazadapor la realidad
de la industria que en efecto permitía y ofrecía materiales de alta calidad y gran rapidez en su
ejecución, en contra del ‘desorden’ de la construcción tradicional.
Esta construcción Liviana, tiene tambiénventajas sobre prefabricados más ‘Pesados‘, como lo son
lospremodeladosenhormigón,yaque lafabricaciónnecesitainstalacionesmáscomplejas,además
de camiones especiales para su transporte y gruas para su instalación en obra; y los sistemas
livianos, en principio, son transportados y colocados manualmente en la mayoría de los casos.
De estamaneralosSistemasLivianosenSecose haconvertidoenunatecnologíapara todotipode
proyectoscongrandesventajassobre lossistemastradicionales,yque cumplenlasmismasnormas
sismorresistentes y al hacer uso de materiales incombustibles hay una gran protección contra el
fuego, además no requiere mantenimiento extra y cualquier acabado puede ser utilizado.
Para el correcto funcionamientodel sistemaesnecesarialacombinaciónde diferentesmateriales,
aparte de la estructura de acero galvanizado y las placas de yeso (interiores) y fibrocemento
(exteriores),sonnecesarioselementosde uniónde losperfilesy fijaciónde lasplacas,que se hacen
con tornillos, y finalmente el acabado para las juntas interiores como pasta o masilla, y cinta de
refuerzo.
¿Qué es?
Es un método de construcción que usa como fundamento una estructura reticular liviana
conformadaporperfilesde acerogalvanizadoroladosenfrío.Este armazónse reviste conplacasde
yeso o fibrocemento, aislamientos e instalaciones para construir muros, entrepisos, cielos rasos,
basesde cubiertas,fachadas,entre otroselementos.Ademásde serágil,limpiayresistente,laCLS
sustituye los compuestos húmedos y los demorados tiempos de fraguado inherentes al sistema
tradicional. La flexibilidad que reviste a la hora de diseñar un proyecto arquitectónico facilita
actualizaciones, ampliaciones o transformaciones.
Usos frecuentes
Dentro de la vivienda,su uso enmarca la construcción de muros divisorios interioresy también es
unasoluciónintegral paraviviendascampestres.Enedificacionescomercialesse pone adisposición
para el diseño de fachadas, cielos rasos, muros divisorios entre locales y entrepisos para los
mezanines.
Segúnel ArquitectoCarlosAlbertoLema,Jefe Técnicodel sistemaConsultivoen Secode Eternit“un
nuevo segmento en el que se está usando en gran medida el sistema constructivo en seco es la
construcción de los edificios de oficinas y las construcciones institucionales, además de su uso en
escuelas, colegiosy universidades. Así mismo tambiénes recurrente en establecimientos de salud
como clínicasy hospitales.El usomás frecuente enconstruccionesindustrialesestádirigidoacielo
rasos, muros divisorios en zonas de producción, fachadas, muros cortafuego y entrepisos para
almacenamiento.”
“El sistemade construcciónlivianaensecopuedeutilizarse tantoenelementosestructuralescomo
en no estructurales”, así lo afirma el ingeniero Civil Juan Camilo González, Representante de USG
para Colombiayproveedorde PanelRock:“de fondonohayrestricciónalguna,puespordefinición,

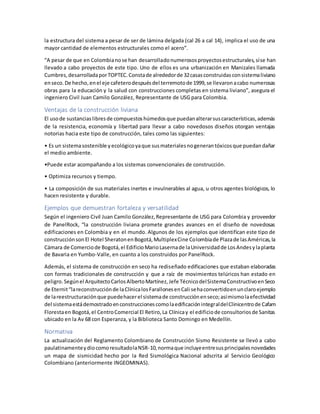

3. la estructura del sistema a pesar de ser de lámina delgada (cal 26 a cal 14), implica el uso de una
mayor cantidad de elementos estructurales como el acero”.
“A pesar de que en Colombianose han desarrolladonumerososproyectosestructurales,síse han
llevado a cabo proyectos de este tipo. Uno de ellos es una urbanización en Manizales llamada
Cumbres,desarrolladaporTOPTEC.Constade alrededorde 32casasconstruidasconsistemaliviano
enseco.De hecho,enel eje cafeterodespuésdel terremotode 1999,se llevaronacabo numerosas
obras para la educación y la salud con construcciones completas en sistema liviano”, asegura el
ingeniero Civil Juan Camilo González, Representante de USG para Colombia.
Ventajas de la construcción liviana
El usode sustanciaslibresde compuestoshúmedosque puedanalterarsuscaracterísticas,además
de la resistencia, economía y libertad para llevar a cabo novedosos diseños otorgan ventajas
notorias hacia este tipo de construcción, tales como las siguientes:
• Es un sistemasostenible yecológicoyaque susmaterialesnogenerantóxicosque puedandañar
el medio ambiente.
•Puede estar acompañando a los sistemas convencionales de construcción.
• Optimiza recursos y tiempo.
• La composición de sus materiales inertes e invulnerables al agua, u otros agentes biológicos, lo
hacen resistente y durable.
Ejemplos que demuestran fortaleza y versatilidad
Según el ingeniero Civil Juan Camilo González,Representante de USG para Colombia y proveedor
de PanelRock, “la construcción liviana promete grandes avances en el diseño de novedosas
edificaciones en Colombia y en el mundo. Algunos de los ejemplos que identifican este tipo de
construcciónsonEl Hotel SheratonenBogotá,MultiplexCine Colombiade Plazade lasAméricas,la
Cámara de Comerciode Bogotá,el EdificioMarioLasernade laUniversidadde LosAndesylaplanta
de Bavaria en Yumbo-Valle, en cuanto a los construidos por PanelRock.
Además, el sistema de construcción en seco ha rediseñado edificaciones que estaban elaboradas
con formas tradicionales de construcción y que a raíz de movimientos telúricos han estado en
peligro.Segúnel ArquitectoCarlosAlbertoMartínez,Jefe TécnicodelSistemaConstructivoenSeco
de Eternit“lareconstrucciónde laClínicalosFarallonesenCali sehaconvertidoenunclaroejemplo
de lareestructuraciónque puedehacerel sistemade construcciónenseco;asímismolaefectividad
del sistemaestádemostradoenconstruccionescomolaedificaciónintegraldelClinicentrode Cafam
Florestaen Bogotá,el CentroComercial El Retiro,La Clínicay el edificiode consultoriosde Sanitas
ubicado en la Av 68 con Esperanza, y la Biblioteca Santo Domingo en Medellín.
Normativa
La actualización del Reglamento Colombiano de Construcción Sismo Resistente se llevó a cabo
paulatinamenteydiocomoresultadolaNSR-10,normaque incluyeentresusprincipalesnovedades
un mapa de sismicidad hecho por la Red Sismológica Nacional adscrita al Servicio Geológico
Colombiano (anteriormente INGEOMINAS).

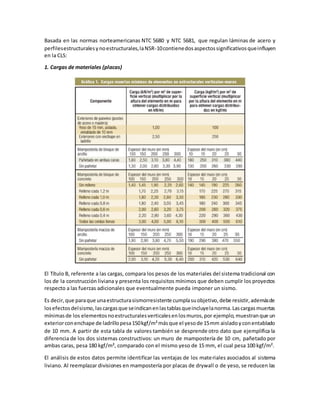

4. Basada en las normas norteamericanas NTC 5680 y NTC 5681, que regulan láminas de acero y
perfilesestructuralesynoestructurales,laNSR-10contienedosaspectossignificativosqueinfluyen
en la CLS:
1. Cargas de materiales (placas)
El Título B, referente a las cargas, compara los pesos de los materiales del sistema tradicional con
los de la construcción liviana y presenta los requisitos mínimos que deben cumplir los proyectos
respecto a las fuerzas adicionales que eventualmente pueda imponer un sismo.
Es decir,que paraque unaestructurasismorresistente cumplasuobjetivo,debe resistir,ademásde
losefectosdelsismo,lascargasque seindicanenlastablasqueincluyelanorma.Lascargasmuertas
mínimasde los elementosnoestructuralesverticalesenlosmuros,por ejemplo,muestranque un
exteriorconenchape de ladrillopesa150kgf/m²másque el yesode 15mm aisladoyconentablado
de 10 mm. A partir de esta tabla de valores también se desprende otro dato que ejemplifica la
diferencia de los dos sistemas constructivos: un muro de mampostería de 10 cm, pañetado por
ambas caras, pesa 180 kgf/m², comparado con el mismo yeso de 15 mm, el cual pesa 100 kgf/m².
El análisis de estos datos permite identificar las ventajas de los materiales asociados al sistema
liviano. Al reemplazar divisiones en mampostería por placas de drywall o de yeso, se reducen las

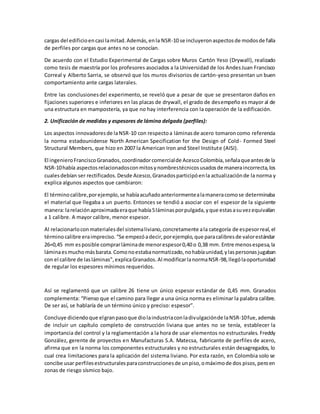

5. cargas del edificioencasi lamitad.Además,enla NSR-10 se incluyeronaspectosde modosde falla
de perfiles por cargas que antes no se conocían.
De acuerdo con el Estudio Experimental de Cargas sobre Muros Cartón Yeso (Drywall), realizado
como tesis de maestría por los profesores asociados a la Universidad de los AndesJuan Francisco
Correal y Alberto Sarria, se observó que los muros divisorios de cartón-yeso presentan un buen
comportamiento ante cargas laterales.
Entre las conclusionesdel experimento,se reveló que a pesar de que se presentaron daños en
fijaciones superiores e inferiores en las placas de drywall, el grado de desempeño es mayor al de
una estructura en mampostería, ya que no hay interferencia con la operación de la edificación.
2. Unificación de medidas y espesores de lámina delgada (perfiles):
Los aspectos innovadoresde laNSR-10 con respectoa láminasde acero tomaroncomo referencia
la norma estadounidense North American Specification for the Design of Cold- Formed Steel
Structural Members, que hizo en 2007 la American Iron and Steel Institute (AISI).
El ingenieroFranciscoGranados,coordinadorcomercialde AcescoColombia,señalaqueantesde la
NSR-10había aspectosrelacionadosconmitosynombrestécnicosusadosde maneraincorrecta,los
cualesdebían ser rectificados.Desde Acesco,Granadosparticipóenla actualizaciónde la norma y
explica algunos aspectos que cambiaron:
El términocalibre,porejemplo,se habíaacuñadoanteriormentealamaneracomose determinaba
el material que llegaba a un puerto. Entonces se tendió a asociar con el espesor de la siguiente
manera:larelaciónaproximadaeraque había5láminasporpulgada,yque estasasuvezequivalían
a 1 calibre. A mayor calibre, menor espesor.
Al relacionarloconmaterialesdel sistemaliviano,concretamente ala categoría de espesorreal,el
términocalibre eraimpreciso.“Se empezóadecir,porejemplo,que paracalibresde valorestándar
26=0,45 mm esposible comprarláminade menorespesor0,40 o 0,38 mm. Entre menosespesa,la
láminaesmuchomásbarata.Comonoestabanormatizado,nohabíaunidad,ylaspersonasjugaban
con el calibre de lasláminas”,explicaGranados.Al modificarlanormaNSR-98,llególaoportunidad
de regular los espesores mínimos requeridos.
Así se reglamentó que un calibre 26 tiene un único espesor estándar de 0,45 mm. Granados
complementa: “Pienso que el camino para llegar a una única norma es eliminar la palabra calibre.
De ser así, se hablaría de un término único y preciso: espesor”.
Concluye diciendoque elgranpasoque diolaindustriaconladivulgaciónde laNSR-10fue,además
de incluir un capítulo completo de construcción liviana que antes no se tenía, establecer la
importancia del control y la reglamentación a la hora de usar elementos no estructurales. Freddy
González, gerente de proyectos en Manufacturas S.A. Matecsa, fabricante de perfiles de acero,
afirma que en la norma los componentes estructurales y no estructurales están desagregados, lo
cual crea limitaciones para la aplicación del sistema liviano. Por esta razón, en Colombia solo se
concibe usar perfilesestructuralesparaconstruccionesde unpiso,omáximode dos pisos,peroen
zonas de riesgo sísmico bajo.

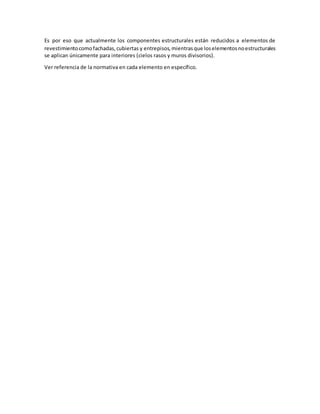

6. Es por eso que actualmente los componentes estructurales están reducidos a elementos de
revestimientocomofachadas,cubiertas y entrepisos,mientrasque loselementosnoestructurales
se aplican únicamente para interiores (cielos rasos y muros divisorios).
Ver referencia de la normativa en cada elemento en específico.

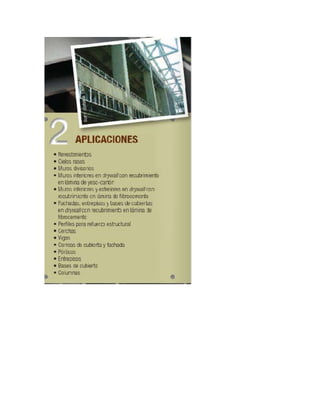

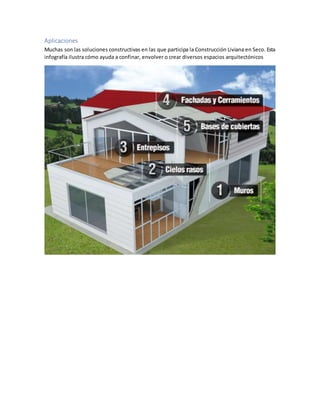

7. Aplicaciones
Muchas son las soluciones constructivas en las que participa la Construcción Liviana en Seco. Esta
infografía ilustra cómo ayuda a confinar, envolver o crear diversos espacios arquitectónicos

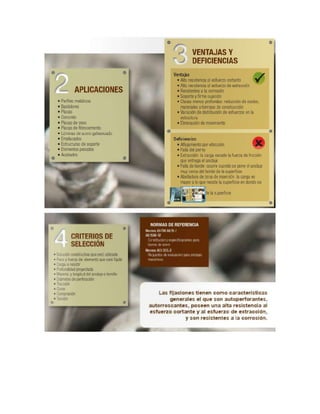

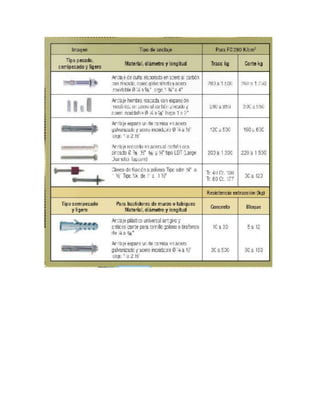

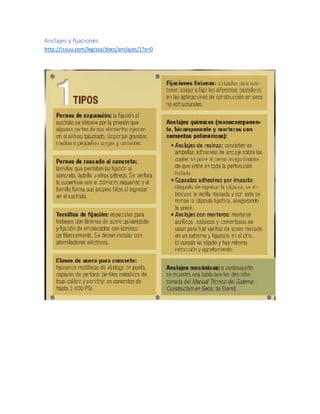

8. Anclajes y fijaciones
http://issuu.com/legissa/docs/anclajes/1?e=0

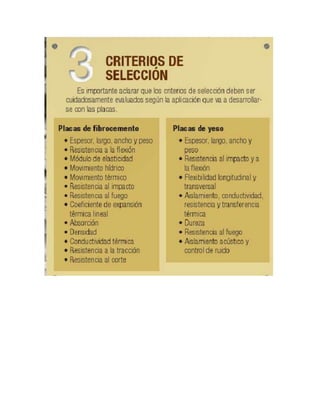

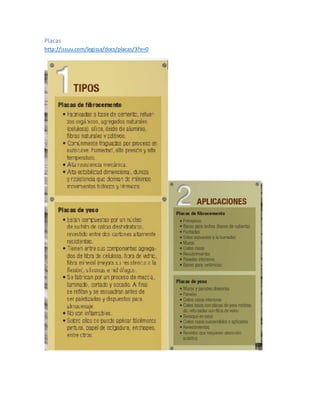

11. Placas
http://issuu.com/legissa/docs/placas/3?e=0

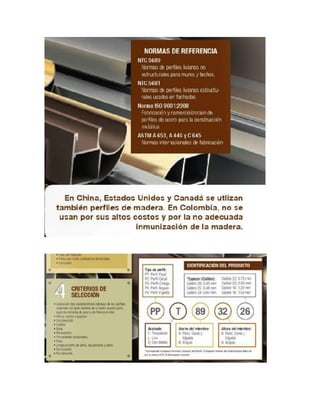

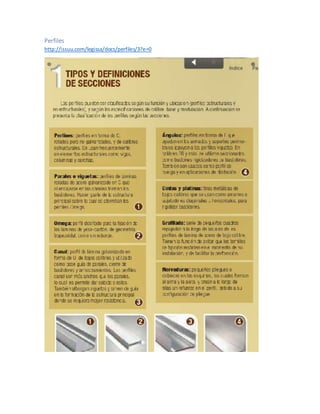

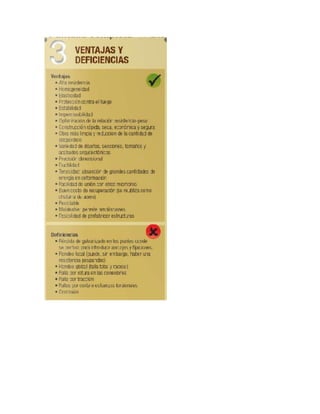

14. Perfiles
http://issuu.com/legissa/docs/perfiles/3?e=0

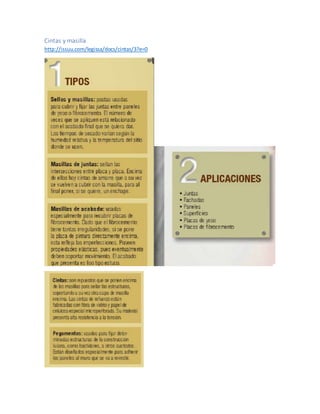

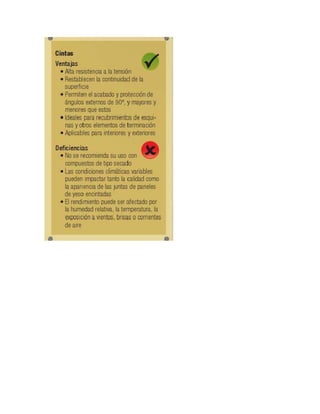

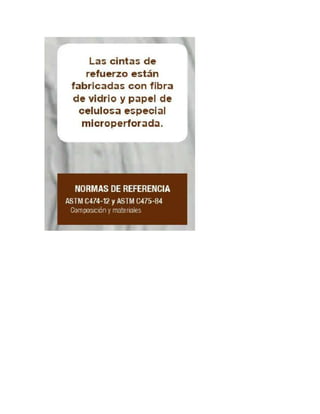

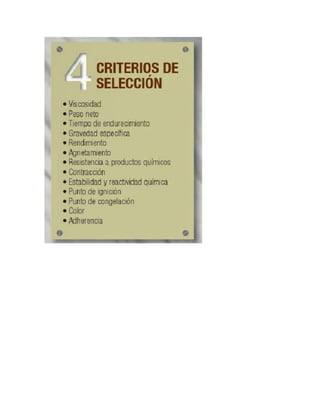

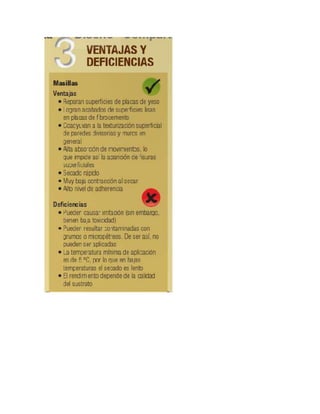

18. Cintas y masilla
http://issuu.com/legissa/docs/cintas/3?e=0
