Este sistema constructivo emplea paneles estructurales termoaislantes compuestos por un núcleo de poliestireno expandido y dos placas de madera OSB. Los paneles proveen aislamiento térmico y resistencia estructural, y pueden ensamblarse rápidamente mediante uniones macho-hembra. El sistema permite construir viviendas de manera más veloz, económica y sismorresistente que los métodos tradicionales.

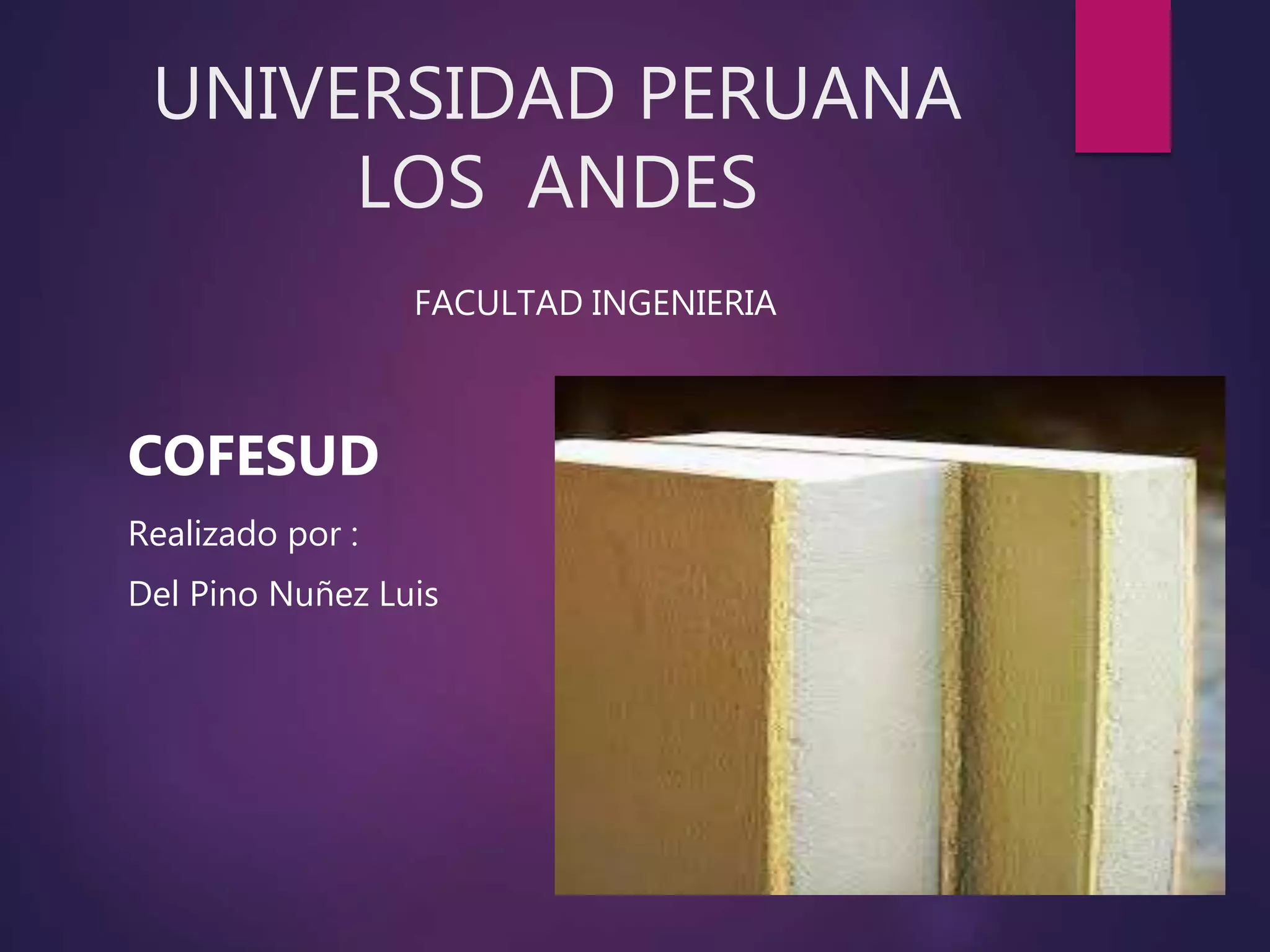

1. UNIVERSIDAD PERUANA
LOS ANDES
FACULTAD INGENIERIA
COFESUD
Realizado por :
Del Pino Nuñez Luis

2. ANTECEDENTES
Este modelo de casa residencial
en la imagen es la E Cube 2244.
muestra una vivienda unifamiliar
construida con este sistema responsable
con el ambiente, en un estilo
arquitectónico Contemporáneo.
La ventaja inmediata de este sistema es
la rapidez para levantar la obra. Los
paneles tienen material aislante que
permite conservar calor y evitar el
sobrecalentamiento de la casa en los
meses más cálidos. Son anti sísmicos.

3. Como en otros sistemas de
construcción, estos paneles
también pueden ser cubiertos con
distintas terminaciones
protectoras y estéticas. Las
unidades son livianas y facilitan su
manejo en la obra, que es seca.
Este tipo de material para
construcción se está ofreciendo
en varios mercados en el
va ganando aceptación.

4. ZONAS SÍSMICAS EN EL PERÚ
Los esfuerzos que sufre una
estructura dependen del peso de
misma. Un muro o techo
construido con el sistema poseen
menos masa (son más livianos)
que los construidos bajo el
método tradicional, y por lo tanto
son más resistentes y reciben un
impacto significativamente menor
frente a un sismo

5. El sistema es apto desde el punto
de vista sismo resistente, de
acuerdo con lo establecido por las
Normas Antisísmicas Argentinas
NAA-80 para su ejecución en zona
sísmica. Esta certificación es
otorgada por el Instituto Nacional
de Prevención Sísmica (INPRES)

6. COFESUD
Es un sistema constructivo no convencional, emplea
paneles estructurales termoaislantes.
El panel es térmico y estructural, construido con un
núcleo de poli estireno expandido y dos placas de
madera OSB (tableros de fibra orientada), que son
tableros estructurales formados por hojuelas
rectangulares de madera, dispuestas en capas
perpendiculares, unas con otras. Compactadas a altas
presiones con una resina especial, se usa como
revestimiento de poli estireno expandido (EPS) que
forma el núcleo del panel. Cada panel está unido por
columnatas de madera.

7. En castellano SIP significa
sistema de paneles
aislados (con aislamiento
térmico). La idea fue
básicamente encerrar un
núcleo de material aislante
(Tergopol), entre dos planchas
(tableros) de madera
aglomerada, paneles OSB
(astillas de madera en capas
cruzadas, más adhesivos
químicos a alta presión y
temperatura).

8. Los paneles se entregan pre-cortados, las
piezas tienen un lugar de destino
identificado en los planos. Cada elemento
puede ser movido por tres personas. Hay
diferentes grosores de paneles y se trata de
un producto sismo térmico para servir a
un sistema que permite hacer casas
industrializadas muy rápidamente.

9. Los paneles tienen bordes encastrables,
uniones del tipo macho hembra, cada uno
cubre una porción importante de pared,
piso superior, o techo, siempre con obra
seca. La fundación es de construcción
convencional.

10. COMPOSICIÓN
Poli estireno expandido
El estireno puede transformarse, mediante
polimerización, en bolitas blancas de
plástico de poli estireno. Estas bolitas
pueden expandirse a continuación para
formar una espuma conocida como poli
estireno expandido
Las espumas de poli estireno expandido
presentan ciertas limitaciones técnicas:
son inflamables, aunque existen calidades
ignífugas;
se descomponen gradualmente al
exponerse directamente a la luz solar;
reaccionan con los disolventes utilizados
en la instalación de plástico reforzado con
fibra de vidrio (como los poliésteres con
estireno), así como con otros disolventes
orgánicos (gasolina, queroseno, acetona,
etc.).

11. Densidad y conductividad térmica a 0 °C de aislantes de poliestireno
Tipo Densidad Conductividad térmica
(kg/m3) (W m-1 °C-1)/(kcal h-1 m-1 °C-1)
Espuma expandida de tipo I 10 0,057/0,049
Espuma expandida de tipo II 12 0,044/0,038
Espuma expandida de tipo III 15 0,037/0,032
Espuma expandida de tipo IV 20 0,034/0,029
Espuma expandida de tipo V 25 0,033/0,028
Espuma extruida rígida 33 0,033/0,028
Pueden fabricarse paneles de planchas rígidas con poli estireno expandido de
diferentes densidades y diversos espesores y tamaños.

12. OSB TABLEROS DE FIBRA ORIENTADA
Composición
La madera utilizada en la producción
del tablero OSB, en su mayoría es de
coníferas (pino y abeto) y en menor
medida, madera de frondosas. Las
virutas son cortadas tangencialmente
a partir de los troncos de madera
previamente descortezados, por
medio de cuchillas dispuestas en
tambores rotatorios, introducidos
estos troncos en dirección
longitudinal; las partículas obtenidas
en el proceso anterior tienen un
aproximado de 75mm, siendo
posteriormente reprocesadas hasta
tener un tamaño final típico entre 5 y
10mm de ancho y de 100 a 120mm de
largo, esta longitud siempre en
dirección de la fibra.

13. Especificaciones
OSB/1 - Tableros para uso general y aplicaciones de interior (incluyendo
mobiliario) utilizados en ambiente seco.
OSB/2 - Tableros estructurales para utilización en ambiente seco.
OSB/3 - Tableros estructurales para utilización en ambiente húmedo.
OSB/4 - Tableros estructurales de alta prestación para utilización en
ambiente húmedo
Cuál es el peso de los paneles?
El de techo: 8 kg
El de muro: 35 kg

15. VENTAJAS
• Las funciones contenidas en los elementos de esta tecnología
constructiva son:
• Aislamiento térmico y acústico continúo de alta capacidad.Resistencia
estructural apta para soportar todo tipo de solicitaciones.
• Realización de cerramientos horizontales y verticales.
• Sistema auto ensamble, este sistema es el único que cuenta con un
sistema de unión, que garantiza la rigidez necesaria para tener una
construcción monolítica.
• Construya escaleras más fáciles, rápidas, económicas y sin utilizar acero
adicional ni cimbra para el colado.
• Durable pues sus construcciones tienen una gran resistencia contra la
intemperie.
• Rápido ya que se construye en menos de la mitad del tiempo que con
los sistemas tradicionales de bloque.

16. Menores costos:
 Menos costo directo contra el método tradicional.
 Menos costos fijos por el menor tiempo de construcción.
 Ahorro en ranuración de instalaciones.
 Por su ligereza ahorro en cimentación, estructuras y movimiento de
materiales.
 Por su aislamiento térmico, ahorro en energéticos para calefacción y aire
acondicionado.

17. VENTAJAS EN VIVIENDA POPULAR
• Velocidad
• Ahorro
• Ligereza en Terrenos difíciles
• Calidad
• Norma ahorro de energía
• Antisísmico
• Este sistema ha sido ampliamente probado en la construcción de
vivienda popular, entre sus principales ventajas están:
• La velocidad de producción, esto es debido a que es un sistema
modular, exactamente esto es modulando adecuadamente la obra.
De hecho la capacidad de poder surtir los paneles a la medida
optimiza los costos al disminuir uniones.

18.  son inflamables, aunque existen calidades ignífugas;
 se descomponen gradualmente al exponerse directamente a
la luz solar;
 reaccionan con los disolventes utilizados en la instalación de
plástico reforzado con fibra de vidrio (como los poliésteres con
estireno), así como con otros disolventes orgánicos (gasolina,
queroseno, acetona, etc.).
DESVENTAJAS

19. PROCESO CONSTRUCTIVO
Viga base de madera empernada
a la cimentación de concreto
Pernos de anclaje

20. ENCUENTRO ENTRE
PANELES
(se debe atornillar con un alto agarre
mecánico
se debe ranurar perforar cortar con
facilidad donde sea necesario)

22. Es uno de los sistemas más
ligeros que existen.
se va armado a base de tornillados
Se perforan espacios para colocar la viga de
madera

23. Ubicamos las vigas
empernadas
correctamente para
colocar el panel térmico
estructural sobre las
vigas
Formando así una losa
Obteniendo así un
segundo nivel y seguir
colocando los paneles
de poli estireno

24. Es uno de los sistemas
más
ligeros que existen.se
realizo una
Prueba de
Carga Vertical
carga sísmica y paso
la prueba
correctamente

25. Ensayo de compresión Flexión por carga
perpendicular
Ensayo de Corte

26. CONCEPTO ARQUITECTÓNICO PROYECTO
DEL SISTEMA NO CONVENCIONAL
COFESUD
 alternativa energética eficiente
 armónico con la naturaleza
 mayor velocidad de construcción
