1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACION
I.U.P. SANTIAGO MARIÑO EXTENSION BARINAS
BARINAS – ESTADO - BARINAS
• GOMEZ LUNA RUBI
CI.24.808.278
BARINAS, AGOSTO 2015
Arq. ZHEDILY GUEDEZ
Sección Z1
PROYECTO DE ESTRUCTURA

2. Se puede definir como el conjunto de
elementos estructurales básicos que se
componen de una determinada forma para
emplear las características especiales de cada
elemento. Se puede tener varios elementos
estructurales tales como (Columna, Viga,
Losa, Cerchas, entre otras), cada uno debe
tener una función dentro del Sistema
Estructural. La función va a depender de las
características que se necesite en la
estructura.
Al hablar del diseño de un sistema estructural,
se habla de un proceso creativo mediante el
cual se definen las características de un
sistema para que cumpla con sus objetivos.
Cuyo objetivo principal es equilibrar las fuerzas
a las que va a estar sometido, y resistir las
solicitaciones de las acciones exteriores sin
colapso o mal comportamiento.
En sí, a la hora de diseñar una estructura,
ésta debe cumplir tres propiedades
principales: ser resistente, para que soporte
sin romperse el efecto de las fuerzas a las
que se encuentra sometida, ser rígida, para
que lo haga sin deformarse, y ser estable,
para que se mantenga en equilibrio sin
volcarse ni caerse.

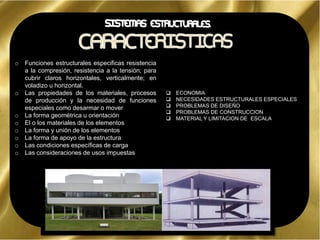

3. o Funciones estructurales especificas resistencia
a la compresión, resistencia a la tensión; para
cubrir claros horizontales, verticalmente; en
voladizo u horizontal.
o Las propiedades de los materiales, procesos
de producción y la necesidad de funciones
especiales como desarmar o mover
o La forma geométrica u orientación
o El o los materiales de los elementos
o La forma y unión de los elementos
o La forma de apoyo de la estructura
o Las condiciones específicas de carga
o Las consideraciones de usos impuestas
 ECONOMIA
 NECESIDADES ESTRUCTURALES ESPECIALES
 PROBLEMAS DE DISEÑO
 PROBLEMAS DE CONSTRUCCION
 MATERIAL Y LIMITACION DE ESCALA

4. Definición, Ventajas–Desventajas y Características

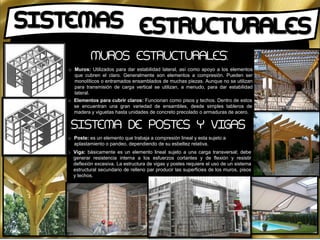

5. o Muros: Utilizados para dar estabilidad lateral, así como apoyo a los elementos
que cubren el claro. Generalmente son elementos a compresión. Pueden ser
monolíticos o entramados ensamblados de muchas piezas. Aunque no se utilizan
para transmisión de carga vertical se utilizan, a menudo, para dar estabilidad
lateral.
o Elementos para cubrir claros: Funcionan como pisos y techos. Dentro de estos
se encuentran una gran variedad de ensambles, desde simples tableros de
madera y viguetas hasta unidades de concreto precolado o armaduras de acero.
o Poste: es un elemento que trabaja a compresión lineal y esta sujeto a
aplastamiento o pandeo, dependiendo de su esbeltez relativa.
o Viga: básicamente es un elemento lineal sujeto a una carga transversal; debe
generar resistencia interna a los esfuerzos cortantes y de flexión y resistir
deflexión excesiva. La estructura de vigas y postes requiere el uso de un sistema
estructural secundario de relleno par producir las superficies de los muros, pisos
y techos.
MUROS ESTRUCTURALES:
SISTEMA DE POSTES Y VIGAS

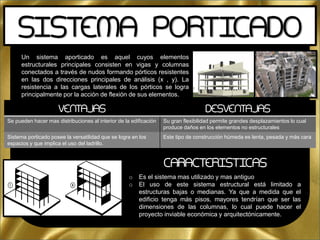

6. Un sistema aporticado es aquel cuyos elementos
estructurales principales consisten en vigas y columnas
conectados a través de nudos formando pórticos resistentes
en las dos direcciones principales de análisis (x , y). La
resistencia a las cargas laterales de los pórticos se logra
principalmente por la acción de flexión de sus elementos.
SISTEMA PORTICADO
VENTAJAS DESVENTAJAS
Se pueden hacer mas distribuciones al interior de la edificación Su gran flexibilidad permite grandes desplazamientos lo cual
produce daños en los elementos no estructurales
Sistema porticado posee la versatilidad que se logra en los
espacios y que implica el uso del ladrillo.
Este tipo de construcción húmeda es lenta, pesada y más cara
o Es el sistema mas utilizado y mas antiguo
o El uso de este sistema estructural está limitado a
estructuras bajas o medianas. Ya que a medida que el
edificio tenga más pisos, mayores tendrían que ser las
dimensiones de las columnas, lo cual puede hacer el
proyecto inviable económica y arquitectónicamente.
CARACTERISTICAS

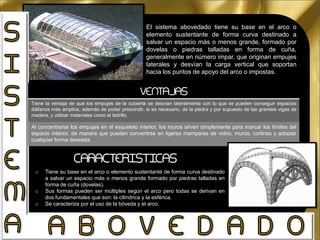

7. El sistema abovedado tiene su base en el arco o
elemento sustentante de forma curva destinado a
salvar un espacio más o menos grande, formado por
dovelas o piedras talladas en forma de cuña,
generalmente en número impar, que originan empujes
laterales y desvían la carga vertical que soportan
hacia los puntos de apoyo del arco o impostas.
VENTAJAS
Tiene la ventaja de que los empujes de la cubierta se desvían lateralmente con lo que se pueden conseguir espacios
diáfanos más amplios, además de poder prescindir, si es necesario, de la piedra y por supuesto de las grandes vigas de
madera, y utilizar materiales como el ladrillo.
Al concentrarse los empujes en el esqueleto interior, los muros sirven simplemente para marcar los límites del
espacio interior, de manera que pueden convertirse en ligeras mamparas de vidrio, muros, cortinas y adoptar
cualquier forma deseada.
o Tiene su base en el arco o elemento sustentante de forma curva destinado
a salvar un espacio más o menos grande formado por piedras talladas en
forma de cuña (dovelas).
o Sus formas pueden ser múltiples según el arco pero todas se derivan en
dos fundamentales que son: la cilíndrica y la esférica.
o Se caracteriza por el uso de la bóveda y el arco.
CARACTERISTICAS

8. Se dice de todos los sistemas que trabajan a tracción,
como los de cables. Pueden ejemplificarse en las carpas
de los circos. También pueden ser sistemas de barras
rígidas. Los materiales que se utilizan son los que tienen
una elevada resistencia a tracción, como el acero.
CARACTERISTICAS
o Desde el punto de vista estructural, el cable suspendido es el
inverso del arco, tanto en forma como en fuerza interna.
o La parábola del arco a compresión se jala para producir el
cable a tensión.
o El acero es el principal material para este sistema y el cable
es la forma lógica.
o La estructura de suspensión a tensión fue utilizada
ampliamente por algunas sociedades primitivas, mediante el
uso de líneas cuerdas tejidas de fibras o bambú deshebrado.

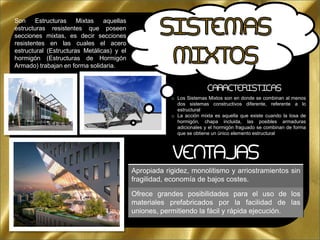

9. o Los Sistemas Mixtos son en donde se combinan al menos
dos sistemas constructivos diferente, referente a lo
estructural
o La acción mixta es aquella que existe cuando la losa de
hormigón, chapa incluida, las posibles armaduras
adicionales y el hormigón fraguado se combinan de forma
que se obtiene un único elemento estructural
VENTAJAS
Apropiada rigidez, monolitismo y arriostramientos sin
fragilidad, economía de bajos costes.
Ofrece grandes posibilidades para el uso de los
materiales prefabricados por la facilidad de las
uniones, permitiendo la fácil y rápida ejecución.
CARACTERISTICAS
Son Estructuras Mixtas aquellas
estructuras resistentes que poseen
secciones mixtas, es decir secciones
resistentes en las cuales el acero
estructural (Estructuras Metálicas) y el
hormigón (Estructuras de Hormigón
Armado) trabajan en forma solidaria.

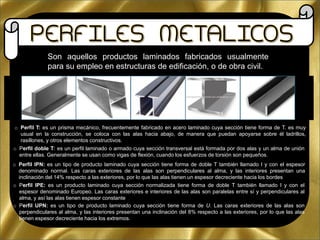

11. Son aquellos productos laminados fabricados usualmente
para su empleo en estructuras de edificación, o de obra civil.
o Perfil T: es un prisma mecánico, frecuentemente fabricado en acero laminado cuya sección tiene forma de T. es muy
usual en la construcción, se coloca con las alas hacia abajo, de manera que puedan apoyarse sobre él ladrillos,
rasillones, y otros elementos constructivos.
o Perfil doble T: es un perfil laminado o armado cuya sección transversal está formada por dos alas y un alma de unión
entre ellas. Generalmente se usan como vigas de flexión, cuando los esfuerzos de torsión son pequeños.
o Perfil IPN: es un tipo de producto laminado cuya sección tiene forma de doble T también llamado I y con el espesor
denominado normal. Las caras exteriores de las alas son perpendiculares al alma, y las interiores presentan una
inclinación del 14% respecto a las exteriores, por lo que las alas tienen un espesor decreciente hacia los bordes
o Perfil IPE: es un producto laminado cuya sección normalizada tiene forma de doble T también llamado I y con el
espesor denominado Europeo. Las caras exteriores e interiores de las alas son paralelas entre sí y perpendiculares al
alma, y así las alas tienen espesor constante
o Perfil UPN: es un tipo de producto laminado cuya sección tiene forma de U. Las caras exteriores de las alas son
perpendiculares al alma, y las interiores presentan una inclinación del 8% respecto a las exteriores, por lo que las alas
tienen espesor decreciente hacia los extremos.

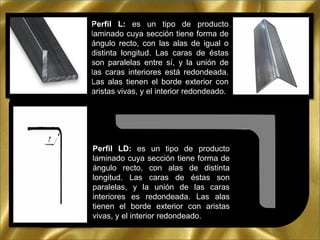

12. Perfil L: es un tipo de producto
laminado cuya sección tiene forma de
ángulo recto, con las alas de igual o
distinta longitud. Las caras de éstas
son paralelas entre sí, y la unión de
las caras interiores está redondeada.
Las alas tienen el borde exterior con
aristas vivas, y el interior redondeado.
Perfil LD: es un tipo de producto
laminado cuya sección tiene forma de
ángulo recto, con alas de distinta
longitud. Las caras de éstas son
paralelas, y la unión de las caras
interiores es redondeada. Las alas
tienen el borde exterior con aristas
vivas, y el interior redondeado.

13. o Triangular.
o Cuadrado o rectangular
o Redondo: hierro, acero, cobre, de unas
determinadas propiedades. Se utiliza en
múltiples áreas de la construcción. En
estructuras, ejes, etc.

14. C
A
R
P
I
N
T
E
R
I
AMETALICA

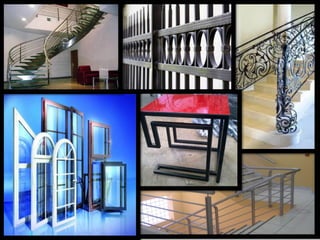

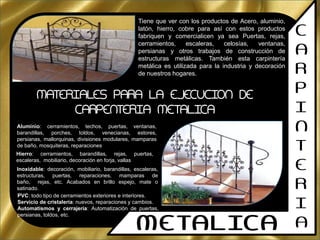

Tiene que ver con los productos de Acero, aluminio,
latón, hierro, cobre para así con estos productos
fabriquen y comercialicen ya sea Puertas, rejas,
cerramientos, escaleras, celosías, ventanas,
persianas y otros trabajos de construcción de
estructuras metálicas. También esta carpintería
metálica es utilizada para la industria y decoración
de nuestros hogares.
MATERIALES PARA LA EJECUCION DE
CARPENTERIA METALICA
Aluminio: cerramientos, techos, puertas, ventanas,
barandillas, porches, toldos, venecianas, estores,
persianas, mallorquinas, divisiones modulares, mamparas
de baño, mosquiteras, reparaciones
Hierro: cerramientos, barandillas, rejas, puertas,
escaleras, mobiliario, decoración en forja, vallas
Inoxidable: decoración, mobiliario, barandillas, escaleras,
estructuras, puertas, reparaciones, mamparas de
baño, rejas, etc. Acabados en brillo espejo, mate o
satinado.
PVC: todo tipo de cerramientos exteriores e interiores.
Servicio de cristalería: nuevos, reparaciones y cambios.
Automatismos y cerrajería: Automatización de puertas,
persianas, toldos, etc.

16. C

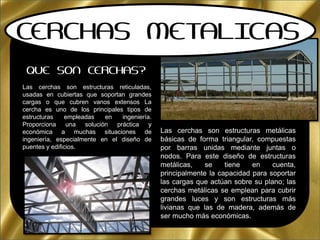

QUE SON CERCHAS?
Las cerchas son estructuras reticuladas,
usadas en cubiertas que soportan grandes
cargas o que cubren vanos extensos La
cercha es uno de los principales tipos de
estructuras empleadas en ingeniería.
Proporciona una solución práctica y
económica a muchas situaciones de
ingeniería, especialmente en el diseño de
puentes y edificios.
Las cerchas son estructuras metálicas
básicas de forma triangular, compuestas
por barras unidas mediante juntas o
nodos. Para este diseño de estructuras
metálicas, se tiene en cuenta,
principalmente la capacidad para soportar
las cargas que actúan sobre su plano; las
cerchas metálicas se emplean para cubrir
grandes luces y son estructuras más
livianas que las de madera, además de
ser mucho más económicas.
CERCHAS METALICAS

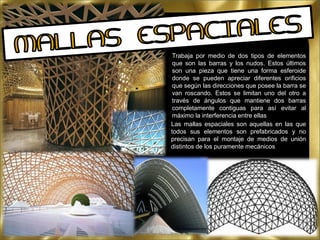

17. Trabaja por medio de dos tipos de elementos
que son las barras y los nudos. Estos últimos
son una pieza que tiene una forma esferoide
donde se pueden apreciar diferentes orificios
que según las direcciones que posee la barra se
van roscando. Estos se limitan uno del otro a
través de ángulos que mantiene dos barras
completamente contiguas para así evitar al
máximo la interferencia entre ellas
Las mallas espaciales son aquellas en las que
todos sus elementos son prefabricados y no
precisan para el montaje de medios de unión
distintos de los puramente mecánicos

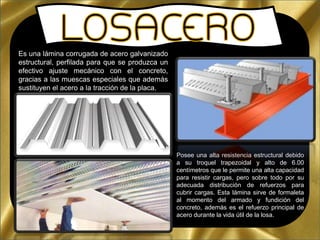

18. Es una lámina corrugada de acero galvanizado
estructural, perfilada para que se produzca un
efectivo ajuste mecánico con el concreto,
gracias a las muescas especiales que además
sustituyen el acero a la tracción de la placa.
Posee una alta resistencia estructural debido
a su troquel trapezoidal y alto de 6.00
centímetros que le permite una alta capacidad
para resistir cargas, pero sobre todo por su
adecuada distribución de refuerzos para
cubrir cargas. Esta lámina sirve de formaleta
al momento del armado y fundición del
concreto, además es el refuerzo principal de
acero durante la vida útil de la losa.

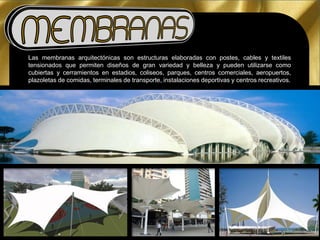

19. Las membranas arquitectónicas son estructuras elaboradas con postes, cables y textiles
tensionados que permiten diseños de gran variedad y belleza y pueden utilizarse como
cubiertas y cerramientos en estadios, coliseos, parques, centros comerciales, aeropuertos,
plazoletas de comidas, terminales de transporte, instalaciones deportivas y centros recreativos.

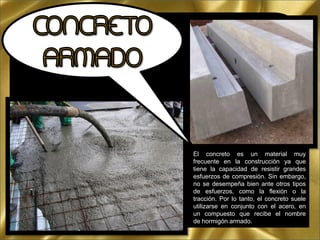

20. El concreto es un material muy
frecuente en la construcción ya que
tiene la capacidad de resistir grandes
esfuerzos de compresión. Sin embargo,
no se desempeña bien ante otros tipos
de esfuerzos, como la flexión o la
tracción. Por lo tanto, el concreto suele
utilizarse en conjunto con el acero, en
un compuesto que recibe el nombre
de hormigón armado.

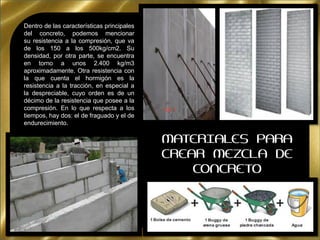

21. Dentro de las características principales
del concreto, podemos mencionar
su resistencia a la compresión, que va
de los 150 a los 500kg/cm2. Su
densidad, por otra parte, se encuentra
en torno a unos 2.400 kg/m3
aproximadamente. Otra resistencia con
la que cuenta el hormigón es la
resistencia a la tracción, en especial a
la despreciable, cuyo orden es de un
décimo de la resistencia que posee a la
compresión. En lo que respecta a los
tiempos, hay dos: el de fraguado y el de
endurecimiento.
MATERIALES PARA
CREAR MEZCLA DE
CONCRETO

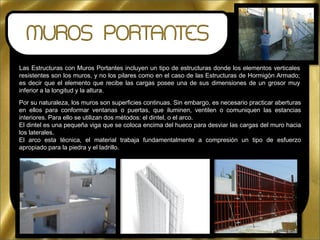

22. Las Estructuras con Muros Portantes incluyen un tipo de estructuras donde los elementos verticales
resistentes son los muros, y no los pilares como en el caso de las Estructuras de Hormigón Armado;
es decir que el elemento que recibe las cargas posee una de sus dimensiones de un grosor muy
inferior a la longitud y la altura.
Por su naturaleza, los muros son superficies continuas. Sin embargo, es necesario practicar aberturas
en ellos para conformar ventanas o puertas, que iluminen, ventilen o comuniquen las estancias
interiores. Para ello se utilizan dos métodos: el dintel, o el arco.
El dintel es una pequeña viga que se coloca encima del hueco para desviar las cargas del muro hacia
los laterales.
El arco esta técnica, el material trabaja fundamentalmente a compresión un tipo de esfuerzo
apropiado para la piedra y el ladrillo.

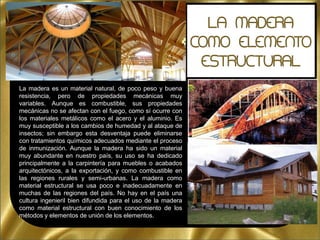

23. La madera es un material natural, de poco peso y buena
resistencia, pero de propiedades mecánicas muy
variables. Aunque es combustible, sus propiedades
mecánicas no se afectan con el fuego, como sí ocurre con
los materiales metálicos como el acero y el aluminio. Es
muy susceptible a los cambios de humedad y al ataque de
insectos; sin embargo esta desventaja puede eliminarse
con tratamientos químicos adecuados mediante el proceso
de inmunización. Aunque la madera ha sido un material
muy abundante en nuestro país, su uso se ha dedicado
principalmente a la carpintería para muebles o acabados
arquitectónicos, a la exportación, y como combustible en
las regiones rurales y semi-urbanas. La madera como
material estructural se usa poco e inadecuadamente en
muchas de las regiones del país. No hay en el país una
cultura ingenieril bien difundida para el uso de la madera
como material estructural con buen conocimiento de los
métodos y elementos de unión de los elementos.
