1. UD:DISPOSITIVOS ELECTRONICOS TEMA: FUENTE REGULADA DE VOLTAJE PROF. M. ROMAN SECLEN B.

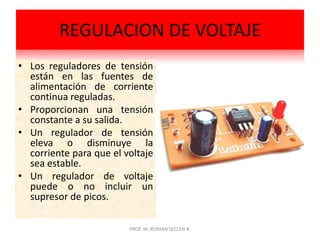

2. REGULACION DE VOLTAJE Los reguladores de tensión están en las fuentes de alimentación de corriente continua reguladas. Proporcionan una tensión constante a su salida. Un regulador de tensión eleva o disminuye la corriente para que el voltaje sea estable. Un regulador de voltaje puede o no incluir un supresor de picos. PROF. M. ROMAN SECLEN B.

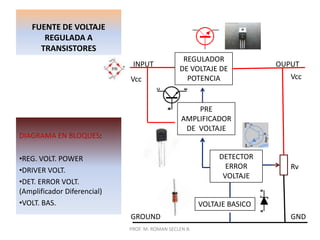

3. FUENTES DE VOLTAJE REGULADA PROF. M. ROMAN SECLEN B.

5. DRIVER VOLT.

6. DET. ERROR VOLT. (Amplificador Diferencial)

7. VOLT. BAS.DETECTOR ERROR VOLTAJE Rv VOLTAJE BASICO GROUND GND PROF. M. ROMAN SECLEN B.

9. La máxima conducción de Q3, se obtiene cuando la posición del cursor del potenciómetro P1, está cerca del ánodo del diodo zener Dz1, en cuyo caso la tensión aplicada a la base de Q3 será máxima, llevando su conducción al máximo, lo que conlleva que la tensión en la base de Q2 será mínima y esto proporciona la máxima impedancia (o sea, máxima tensión colector-emisor) de Q1, reduciendo así la tensión de salida al mínimo.PROF. M. ROMAN SECLEN B.

10. FUENTE REGULADA CON CIRCUITO INTEGRADO En las F.A. los reguladores a circuito integrado, normalmente son componentes muy parecidos a los transistores de potencia, suelen tener tres terminales, uno de entrada, un común o masa, y uno de salida. Tienen una capacidad de reducción del rizado muy alta y normalmente sólo hay que conectarles un par de condensadores. Los IC de mayor potencia necesitarán un disipador de calor, este es el principal problema, al estar en serie con la carga las caídas de tensión en sus componentes provocan grandes disipaciones de potencia. PROF. M. ROMAN SECLEN B.

11. DISPOSITIVOS Y MATERIALES PARA CONSTRUCCION DE F.A.DE VOLTAJE VARIABLE MATERIALES: Enchufe monofásico Cordón mellizo #18(1 a 2 mts) Caja metálica Cables finos para conexiones internas (rojo y negro) Soldadura de estaño Terminal tipo cocodrilo rojo Terminal tipo cocodrilo negro Cinta aislante 3M Protoboard Si se va a montar en placa impresa tener: Placa para circuito impreso de 4x10 cm Acido y deposito para quemar placa Taladro y broca de 1mm DISPOSITIVOS: 01 Transformador 220/18VAC 04 diodos rectificadores de 1N400 o un puente de 2A 01 IC LM7805 01 capacitor de 470 uF/50v 01 capacitor de 10 uF/35v 01 capacitor 0.1 uF 01 Potenciómetro de 10 KΩ 01 Resistencia de carbón de 100 Ω 01 Resistencia de carbón de 390 Ω 01 Diodo LED 01 Interruptor tipo palanca ON/OFF PROF. M. ROMAN SECLEN B.

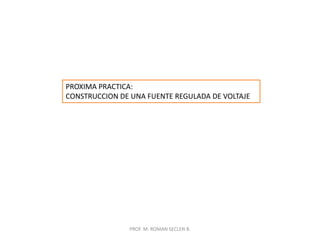

12. PROXIMA PRACTICA: CONSTRUCCION DE UNA FUENTE REGULADA DE VOLTAJE PROF. M. ROMAN SECLEN B.
