1. Universidad FermínToro
Facultad de Ingeniería
Escuela de Computación
Técnica de Mantenimiento y Control
Realizado por:
Ing. Leoncio Gómez
Septiembre 2016

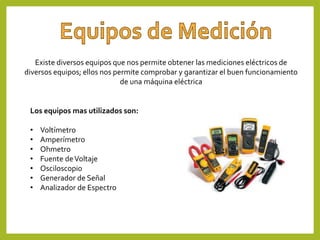

2. Existe diversos equipos que nos permite obtener las mediciones eléctricos de
diversos equipos; ellos nos permite comprobar y garantizar el buen funcionamiento
de una máquina eléctrica
Los equipos mas utilizados son:
• Voltímetro
• Amperímetro
• Ohmetro
• Fuente deVoltaje
• Osciloscopio
• Generador de Señal
• Analizador de Espectro

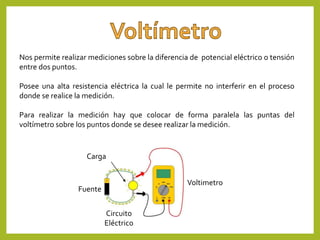

3. Nos permite realizar mediciones sobre la diferencia de potencial eléctrico o tensión
entre dos puntos.
Posee una alta resistencia eléctrica la cual le permite no interferir en el proceso
donde se realice la medición.
Para realizar la medición hay que colocar de forma paralela las puntas del
voltímetro sobre los puntos donde se desee realizar la medición.
Voltimetro
Circuito
Eléctrico
Fuente
Carga

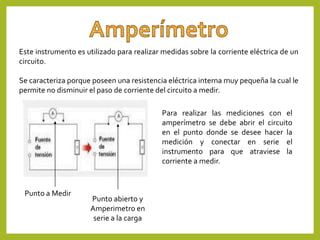

4. Este instrumento es utilizado para realizar medidas sobre la corriente eléctrica de un
circuito.
Se caracteriza porque poseen una resistencia eléctrica interna muy pequeña la cual le
permite no disminuir el paso de corriente del circuito a medir.
Para realizar las mediciones con el
amperímetro se debe abrir el circuito
en el punto donde se desee hacer la
medición y conectar en serie el
instrumento para que atraviese la
corriente a medir.
Punto a Medir
Punto abierto y
Amperimetro en
serie a la carga

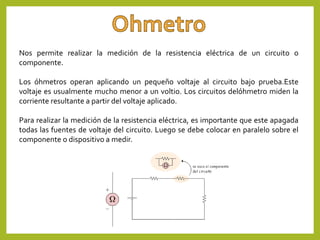

5. Nos permite realizar la medición de la resistencia eléctrica de un circuito o
componente.
Los óhmetros operan aplicando un pequeño voltaje al circuito bajo prueba.Este
voltaje es usualmente mucho menor a un voltio. Los circuitos delóhmetro miden la
corriente resultante a partir del voltaje aplicado.
Para realizar la medición de la resistencia eléctrica, es importante que este apagada
todas las fuentes de voltaje del circuito. Luego se debe colocar en paralelo sobre el
componente o dispositivo a medir.

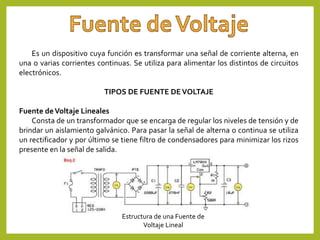

6. Es un dispositivo cuya función es transformar una señal de corriente alterna, en
una o varias corrientes continuas. Se utiliza para alimentar los distintos de circuitos
electrónicos.
TIPOS DE FUENTE DEVOLTAJE
Fuente deVoltaje Lineales
Consta de un transformador que se encarga de regular los niveles de tensión y de
brindar un aislamiento galvánico. Para pasar la señal de alterna o continua se utiliza
un rectificador y por último se tiene filtro de condensadores para minimizar los rizos
presente en la señal de salida.
Estructura de una Fuente de
Voltaje Lineal

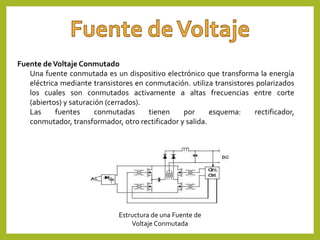

7. Fuente deVoltaje Conmutado
Una fuente conmutada es un dispositivo electrónico que transforma la energía
eléctrica mediante transistores en conmutación. utiliza transistores polarizados
los cuales son conmutados activamente a altas frecuencias entre corte
(abiertos) y saturación (cerrados).
Las fuentes conmutadas tienen por esquema: rectificador,
conmutador, transformador, otro rectificador y salida.
Estructura de una Fuente de
Voltaje Conmutada

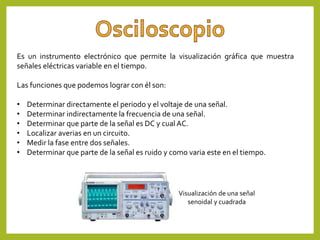

8. Es un instrumento electrónico que permite la visualización gráfica que muestra
señales eléctricas variable en el tiempo.
Las funciones que podemos lograr con él son:
• Determinar directamente el periodo y el voltaje de una señal.
• Determinar indirectamente la frecuencia de una señal.
• Determinar que parte de la señal es DC y cual AC.
• Localizar averias en un circuito.
• Medir la fase entre dos señales.
• Determinar que parte de la señal es ruido y como varia este en el tiempo.
Visualización de una señal
senoidal y cuadrada

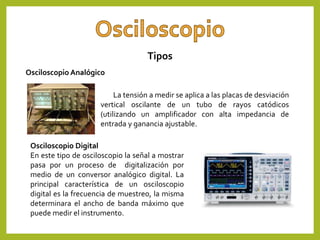

9. Tipos
La tensión a medir se aplica a las placas de desviación
vertical oscilante de un tubo de rayos catódicos
(utilizando un amplificador con alta impedancia de
entrada y ganancia ajustable.
Osciloscopio Digital
En este tipo de osciloscopio la señal a mostrar
pasa por un proceso de digitalización por
medio de un conversor analógico digital. La
principal característica de un osciloscopio
digital es la frecuencia de muestreo, la misma
determinara el ancho de banda máximo que
puede medir el instrumento.
Osciloscopio Analógico

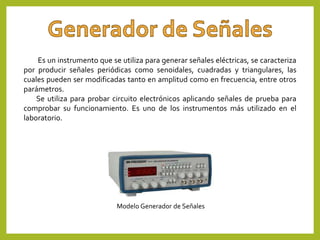

10. Es un instrumento que se utiliza para generar señales eléctricas, se caracteriza
por producir señales periódicas como senoidales, cuadradas y triangulares, las
cuales pueden ser modificadas tanto en amplitud como en frecuencia, entre otros
parámetros.
Se utiliza para probar circuito electrónicos aplicando señales de prueba para
comprobar su funcionamiento. Es uno de los instrumentos más utilizado en el
laboratorio.
Modelo Generador de Señales
