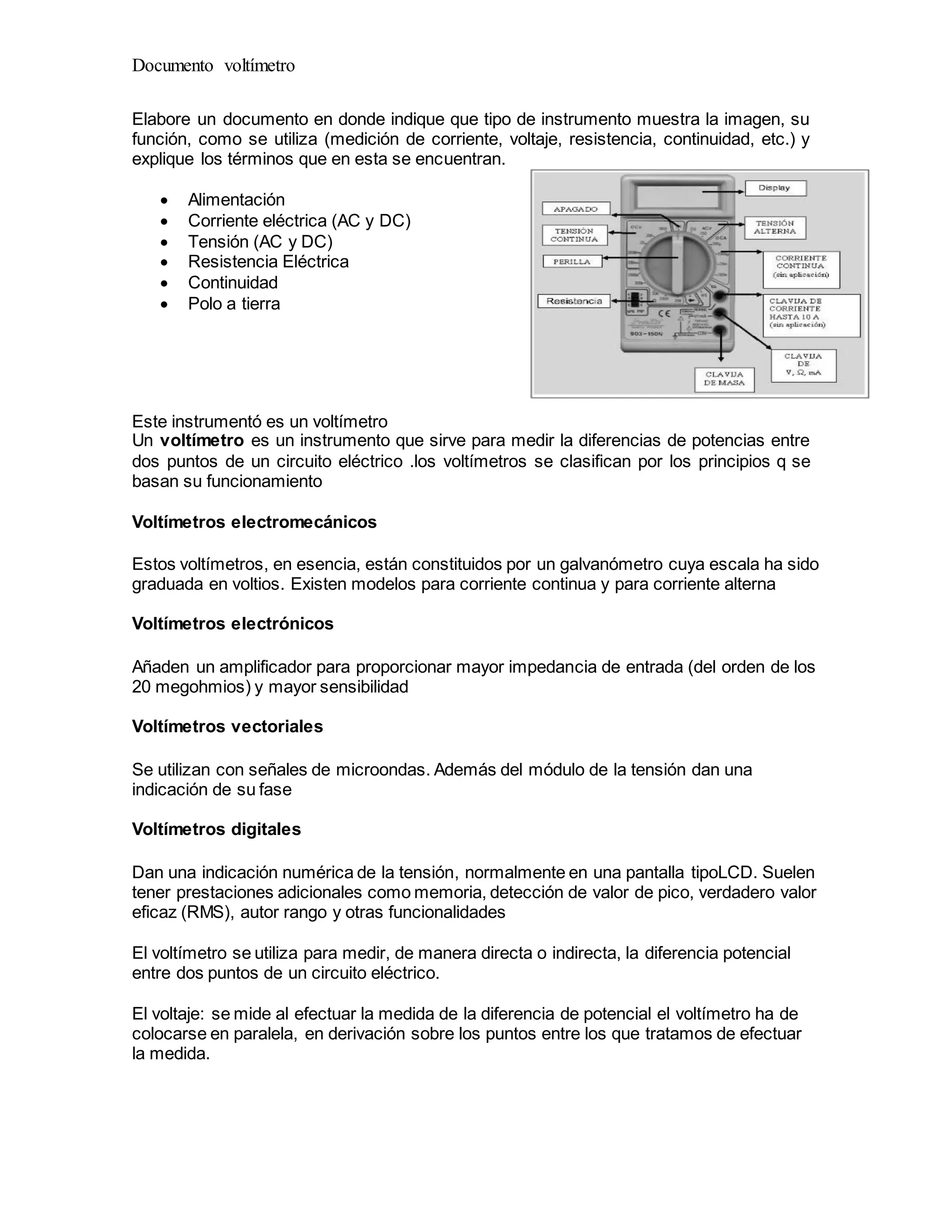

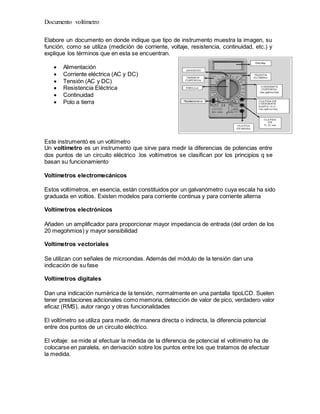

1. Documento voltímetro
Elabore un documento en donde indique que tipo de instrumento muestra la imagen, su
función, como se utiliza (medición de corriente, voltaje, resistencia, continuidad, etc.) y
explique los términos que en esta se encuentran.
 Alimentación
 Corriente eléctrica (AC y DC)
 Tensión (AC y DC)
 Resistencia Eléctrica
 Continuidad
 Polo a tierra
Este instrumentó es un voltímetro
Un voltímetro es un instrumento que sirve para medir la diferencias de potencias entre
dos puntos de un circuito eléctrico .los voltímetros se clasifican por los principios q se
basan su funcionamiento
Voltímetros electromecánicos
Estos voltímetros, en esencia, están constituidos por un galvanómetro cuya escala ha sido
graduada en voltios. Existen modelos para corriente continua y para corriente alterna
Voltímetros electrónicos
Añaden un amplificador para proporcionar mayor impedancia de entrada (del orden de los
20 megohmios) y mayor sensibilidad
Voltímetros vectoriales
Se utilizan con señales de microondas. Además del módulo de la tensión dan una
indicación de su fase
Voltímetros digitales
Dan una indicación numérica de la tensión, normalmente en una pantalla tipoLCD. Suelen
tener prestaciones adicionales como memoria, detección de valor de pico, verdadero valor
eficaz (RMS), autor rango y otras funcionalidades
El voltímetro se utiliza para medir, de manera directa o indirecta, la diferencia potencial
entre dos puntos de un circuito eléctrico.
El voltaje: se mide al efectuar la medida de la diferencia de potencial el voltímetro ha de
colocarse en paralela, en derivación sobre los puntos entre los que tratamos de efectuar
la medida.

2. Documento voltímetro
Resistencia: debe poseer una resistencia interna lo más alta posible, a fin de que no
produzca un consumo apreciable, lo que daría lugar a una medida errónea de la tensión.
Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la
corriente eléctrica,
Apagado:
Este sirve ´para apagar el voltímetro
Tensión continúa:
Es aquella que tiene pilas o
acumuladores de energías
Perilla:
Sirve para seleccionar la cantidad de
energía del voltímetro
Resistencia
Se puede verificar la resistencia del a
energía
Tensión alterna: es la que no varía la
podremos encontrar en las empresas,
casas etc.
Desplaye: es la que nos va mostrar
los valores del voltímetro
Corriente CD y DC
Corriente eléctrica CD:
La corriente directa (CD) es aquella cuyas cargas eléctricas o electrones fluyen siempre
en el mismo sentido en un circuito eléctrico cerrado, moviéndose del polo negativo hacia
el polo positivo de una fuente de fuerza electromotriz
Corriente eléctrica DC:
son aquellas cargas eléctricas donde fluyen siempre fluyen en el mismo sentido en un
circuito eléctrico cerrado
Alimentación: es la fuente de energía del voltímetro utilizamos el voltímetro para analizar
las fuentes de componentes electrónicos
Tención AC y DC
Es la capacidad eléctrica que tenga el dispositivo
Resistencia eléctrica
Es una medida de su oposición al paso de una corriente
Continuidad eléctrica:
La continuidad eléctrica de un sistema es la aptitud de éste
a conducir la corriente eléctrica. Cada sistema es
caracterizado por su resistencia R.
Si R = 0 Ω: el sistema es un conductor perfecto.
Si R es infinito: el sistema es un aislante perfecto
Polo a tierra :
es una varilla enterrada en la tierra y se amarra a un cable
de cobre la cual funciona creando una vía directa a tierra
para todo voltaje que entre en contacto con ella
.
