Este documento discute los transductores activos y pasivos. Explica que los transductores pasivos producen un cambio en una propiedad eléctrica como resultado de una estimulación externa, mientras que los transductores activos generan directamente corriente eléctrica o voltaje en respuesta a una estimulación. También describe que los transductores activos tienen una entrada física, una salida eléctrica y una entrada de excitación eléctrica, lo que les permite producir un nivel de salida aumentado en comparación con los transductores pasivos

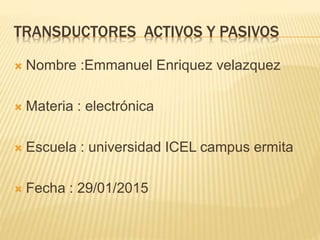

1. TRANSDUCTORES ACTIVOS Y PASIVOS
 Nombre :Emmanuel Enriquez velazquez
 Materia : electrónica
 Escuela : universidad ICEL campus ermita
 Fecha : 29/01/2015

2. TRANSDUCTORES PASIVOS

3. TRANSDUCTORES PASIVOS
Los transductores activos generan corriente eléctrica o
voltaje en respuesta directa a una estimulación del
ambiente. Algunos ejemplos de transductores activos son
termopilas y acelerómetros piezoeléctricos. Las termopilas
producen un voltaje relacionado a la temperatura de dos
metales, y cuando las uniones de estos metales se
encuentran a distinta temperatura, se produce electricidad.

4. 
Los transductores pasivos producen un cambio en
magnitud de alguna propiedad eléctrica pasiva, como la
capacitancia, resistencia o inductancia; como resultado
de una estimulación. Estos generalmente requieren de
energía eléctrica adicional para excitación. Un ejemplo
simple de un transductor pasivo es un dispositivo
conteniendo un cable y un contacto en movimiento
tocando el mismo. La posición del contacto determina la
longitud efectiva del cable, variando la resistencia del
mismo. Otros ejemplos de transductores pasivos son
galgas extensiométricas, detectores de temperatura
resistivos (RTDs) y termistores.

5. TRANSDUCTORES ACTIVOS
 Una definición posible de Transductor es "un
dispositivo sobre el que actúa potencia desde un
sistema y que suministra potencia, usualmente en
otra forma a un segundo sistema". Desde el punto de
vista de la energía existen dos clases de
Transductores, activos y pasivos. Un Transductor
pasivo, o auto generativo es uno que tiene una
entrada y una salida (dos puertos de energía). Toda
la energía eléctrica de salida, se deriva de la entrada
física. Puesto que la salida eléctrica, está limitada por
la entrada física, tales Transductores tienden a
exhibir un bajo contenido energético de salida.

6. TRANSDUCTORES ACTIVOS
 Transductor activo tiene una entrada física, una salida eléctrica, y una
entrada de excitación eléctrica (i.e. tres puertos de control). Con los
Transductores activos existe un grado adicional de libertad, aunque
dependan en última instancia de las propiedades fundamentales de los
materiales al igual que los transductores pasivos, la excitación puede
ser usada para producir un nivel de salida aumentado, pero sin
embargo hay compromisos.. Considere por ejemplo un circuito detector
de temperatura simple basado en una resistencia (figura 1) La corriente
I, desarrolla entre los terminales de R- que cambia predeciblemente con
la temperatura- un pequeño voltaje. Para una resolución exacta de
cambios pequeños de temperatura, con cambios correspondientes
también pequeños, sería útil aumentar I. Por ejemplo, si I, se
incrementa diez veces, entonces la resolución incrementaría en la
misma medida. Sin embargo, un incremento de diez veces en la
corriente aumenta en cien la disipación. Cuando I es suficientemente
grande, la potencia disipada en R causará por si misma un aumento
perceptible de temperatura, introduciendo un error de medición
