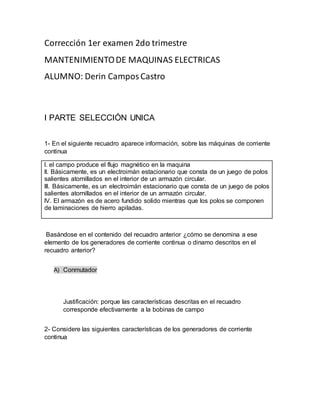

1. Corrección 1er examen 2do trimestre
MANTENIMIENTODE MAQUINAS ELECTRICAS
ALUMNO: Derin CamposCastro
I PARTE SELECCIÓN UNICA
1- En el siguiente recuadro aparece información, sobre las máquinas de corriente
continua
Basándose en el contenido del recuadro anterior ¿cómo se denomina a ese
elemento de los generadores de corriente continua o dinamo descritos en el
recuadro anterior?
A) Conmutador
Justificación: porque las características descritas en el recuadro
corresponde efectivamente a la bobinas de campo
2- Considere las siguientes características de los generadores de corriente
continua
l. el campo produce el flujo magnético en la maquina
ll. Básicamente, es un electroimán estacionario que consta de un juego de polos
salientes atornillados en el interior de un armazón circular.
lll. Básicamente, es un electroimán estacionario que consta de un juego de polos
salientes atornillados en el interior de un armazón circular.
lV. El armazón es de acero fundido solido mientras que los polos se componen
de laminaciones de hierro apiladas.

2. l. se compone de un ensamble de segmentos de cobre ahusados, aislados
entre si por medio de hojas de mica y montados en el eje de la máquina.
ll. son de carbón porque este tienen una buena conductividad eléctrica.
lll. Son construidos para contrarrestar el efecto de la relación de armadura
en maquinas CD de mediana y gran potencia, siempre se entre los polos
principales
¿Cuáles de las características enumeradas anteriormente, corresponden al
colector de delgas o conmutador?
A) l
J: porque la característica numero 1 corresponde al colector de delgas
3- considere las siguientes características de generador de corriente continua
l. la excitación se lleva a cabo cuando la corriente del devanado de
campo atraviesa el devanado inducido.
ll. Cuando se tiene una velocidad de giro constante, y el generador esta
sin carga, la intensidad será nula y se tiene una pequeña tensión debido
al magnetismo remanente. A medida que aumenta la intensidad, al
conectar la carga, la tensión aumenta, por aumento del campo hasta y
se detendrá cuando este no pueda aumentar por saturación del núcleo
magnético.
lll. Se puede considerar una fuente de corriente constate
¿La información suministrada describe las características de
funcionamiento del generador de corriente continua denominada?
A) SHUNT
J: porque la información suministrada corresponde a características del generador
tipo SHUNT
4- ¿considere las siguientes características de motores de corriente continua
denominada?
l. es la parte del circuito magnético situada entre la culata y el entrehierro
incluyendo el núcleo y la expansión polar.

3. ¿La información suministrada describe una parte de las máquinas de corriente
continua denominada?
A) Pieza polar
5- un cambio del sentido de giro de motor de corriente continua en serie se logra
a- Aumentando la tensión del inductor
b- Disminuyendo la tensión en el inductor
c- Conmutando las terminales de las escobillas
d- Colocando el reóstato de arranque al máximo de resistencia
6- ¿Cuáles son características del dinamo paralelo con respecto al bobinado
inductor?
a- Muchas espiras y alambre delgado
7- ¿Cómo se denomina el motor que tiene el rotor bobinado y contacto a un
colector, que se debe arrancar con carga y se alimenta con corriente directa?
a- Serie
8- considere las siguientes características de una máquina de corriente continua
. Par de arranque elevado
. Mala estabilidad de funcionamiento
. Si se le quita la carga bruscamente, tiende a desbocarse
¿Cuál motor de corriente continua cumple con las características anteriores?
a. serie

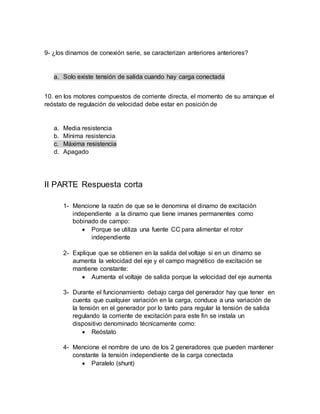

4. 9- ¿los dinamos de conexión serie, se caracterizan anteriores anteriores?
a. Solo existe tensión de salida cuando hay carga conectada
10. en los motores compuestos de corriente directa, el momento de su arranque el
reóstato de regulación de velocidad debe estar en posición de
a. Media resistencia
b. Mínima resistencia
c. Máxima resistencia
d. Apagado
II PARTE Respuesta corta
1- Mencione la razón de que se le denomina el dinamo de excitación
independiente a la dinamo que tiene imanes permanentes como
bobinado de campo:
 Porque se utiliza una fuente CC para alimentar el rotor
independiente
2- Explique que se obtienen en la salida del voltaje si en un dinamo se
aumenta la velocidad del eje y el campo magnético de excitación se
mantiene constante:
 Aumenta el voltaje de salida porque la velocidad del eje aumenta
3- Durante el funcionamiento debajo carga del generador hay que tener en
cuenta que cualquier variación en la carga, conduce a una variación de
la tensión en el generador por lo tanto para regular la tensión de salida
regulando la corriente de excitación para este fin se instala un
dispositivo denominado técnicamente como:
 Reóstato
4- Mencione el nombre de uno de los 2 generadores que pueden mantener
constante la tensión independiente de la carga conectada
 Paralelo (shunt)

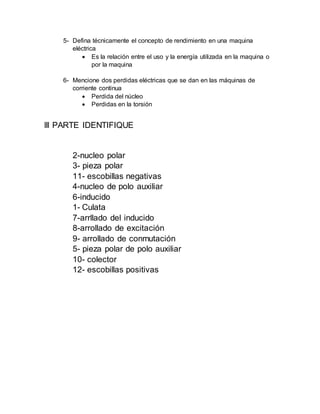

5. 5- Defina técnicamente el concepto de rendimiento en una maquina
eléctrica
 Es la relación entre el uso y la energía utilizada en la maquina o
por la maquina
6- Mencione dos perdidas eléctricas que se dan en las máquinas de
corriente continua
 Perdida del núcleo
 Perdidas en la torsión
lll PARTE IDENTIFIQUE
2-nucleo polar
3- pieza polar
11- escobillas negativas
4-nucleo de polo auxiliar
6-inducido
1- Culata
7-arrllado del inducido
8-arrollado de excitación
9- arrollado de conmutación
5- pieza polar de polo auxiliar
10- colector
12- escobillas positivas

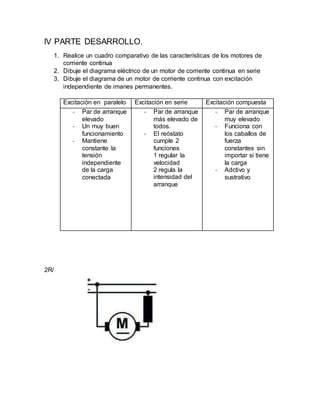

6. lV PARTE DESARROLLO.
1. Realice un cuadro comparativo de las características de los motores de
corriente continua
2. Dibuje el diagrama eléctrico de un motor de corriente continua en serie

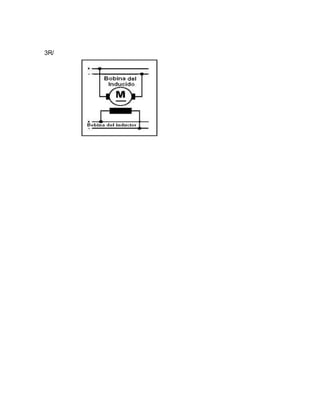

3. Dibuje el diagrama de un motor de corriente continua con excitación
independiente de imanes permanentes.
Excitación en paralelo Excitación en serie Excitación compuesta
- Par de arranque
elevado
- Un muy buen
funcionamiento
- Mantiene
constante la
tensión
independiente
de la carga
conectada
- Par de arranque
más elevado de
todos.
- El reóstato
cumple 2
funciones
1 regular la
velocidad
2 regula la
intensidad del
arranque
- Par de arranque
muy elevado
- Funciona con
los caballos de
fuerza
constantes sin
importar si tiene
la carga
- Adctivo y
sustrativo
2R/

7. 3R/
