Este informe describe un circuito de transistor bipolar que funciona como temporizador o retardante para encender y apagar un bombillo. El capacitor almacena tensión y controla el tiempo que tarda el bombillo en encenderse o apagarse, dependiendo de su capacidad. El potenciómetro también afecta el tiempo de conexión al modificar la tensión del capacitor. El informe incluye conclusiones sobre el funcionamiento del circuito y los procedimientos realizados para probar distintos capacitores y ajustar el potenciómetro.

1. Informe practica 10 transistor bipolar en CD
Colegio Vocacional Monseñor Sanabria
Alumno: Derin Campos Castro
Profesor: Fernando Corrales Corrales.
Sección: 11-11
Año: 2015

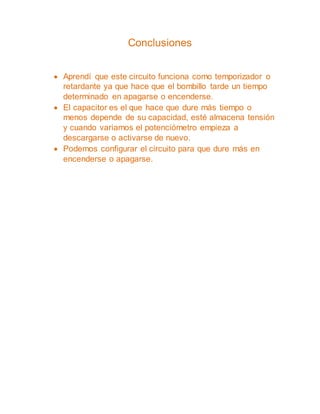

2. Conclusiones
 Aprendí que este circuito funciona como temporizador o
retardante ya que hace que el bombillo tarde un tiempo
determinado en apagarse o encenderse.
 El capacitor es el que hace que dure más tiempo o
menos depende de su capacidad, esté almacena tensión
y cuando variamos el potenciómetro empieza a
descargarse o activarse de nuevo.
 Podemos configurar el circuito para que dure más en
encenderse o apagarse.

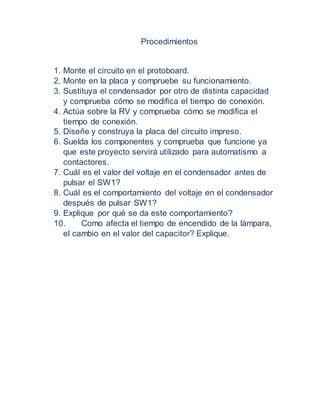

3. Procedimientos
1. Monte el circuito en el protoboard.
2. Monte en la placa y compruebe su funcionamiento.
3. Sustituya el condensador por otro de distinta capacidad
y comprueba cómo se modifica el tiempo de conexión.
4. Actúa sobre la RV y comprueba cómo se modifica el
tiempo de conexión.
5. Diseñe y construya la placa del circuito impreso.
6. Suelda los componentes y comprueba que funcione ya
que este proyecto servirá utilizado para automatismo a
contactores.
7. Cuál es el valor del voltaje en el condensador antes de
pulsar el SW1?
8. Cuál es el comportamiento del voltaje en el condensador
después de pulsar SW1?
9. Explique por qué se da este comportamiento?
10. Como afecta el tiempo de encendido de la lámpara,
el cambio en el valor del capacitor? Explique.

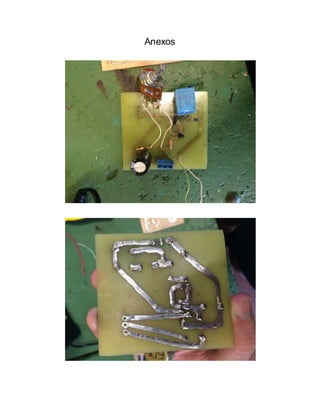

4. Anexos
