Este documento presenta conceptos básicos sobre corriente eléctrica. Explica que la corriente eléctrica es el movimiento de cargas eléctricas y que puede producir efectos como iluminación o calentamiento. Describe los elementos de un circuito eléctrico como generadores, receptores y elementos de control. También define las magnitudes eléctricas como tensión, intensidad y resistencia y su relación mediante la ley de Ohm.

1. CORRIENTE ELÉCTRICA

2. Lo que tienes que hacer
• Lee esta presentación y toma nota en tu
cuaderno
• Si no entiendes algo, pregunta a tu
profesor.

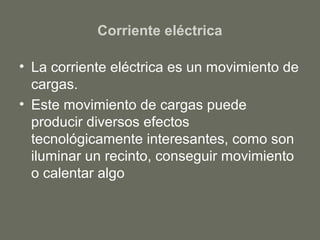

3. Corriente eléctrica
• La corriente eléctrica es un movimiento de
cargas.
• Este movimiento de cargas puede
producir diversos efectos
tecnológicamente interesantes, como son
iluminar un recinto, conseguir movimiento
o calentar algo

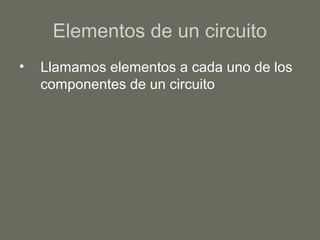

4. Elementos de un circuito
• Llamamos elementos a cada uno de los
componentes de un circuito

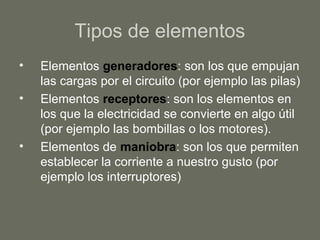

5. Tipos de elementos
• Elementos generadores: son los que empujan
las cargas por el circuito (por ejemplo las pilas)
• Elementos receptores: son los elementos en
los que la electricidad se convierte en algo útil
(por ejemplo las bombillas o los motores).
• Elementos de maniobra: son los que permiten
establecer la corriente a nuestro gusto (por
ejemplo los interruptores)

6. Tipos de materiales
• Materiales conductores: Son aquellos
que permiten el movimiento de cargas
en su interior, como por ejemplo el cobre
de los cables.
• Materiales aislantes: No permiten el
movimiento de cargas en su interior,
como por ejemplo el plástico que
recubre los cables.

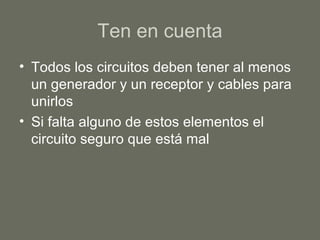

7. Ten en cuenta
• Todos los circuitos deben tener al menos
un generador y un receptor y cables para
unirlos
• Si falta alguno de estos elementos el
circuito seguro que está mal

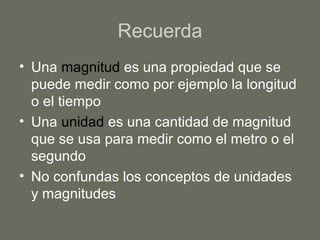

8. Recuerda
• Una magnitud es una propiedad que se
puede medir como por ejemplo la longitud
o el tiempo
• Una unidad es una cantidad de magnitud
que se usa para medir como el metro o el
segundo
• No confundas los conceptos de unidades
y magnitudes

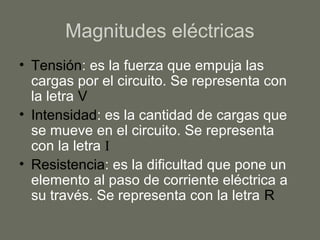

9. Magnitudes eléctricas
• Tensión: es la fuerza que empuja las
cargas por el circuito. Se representa con
la letra V
• Intensidad: es la cantidad de cargas que
se mueve en el circuito. Se representa
con la letra I
• Resistencia: es la dificultad que pone un
elemento al paso de corriente eléctrica a
su través. Se representa con la letra R

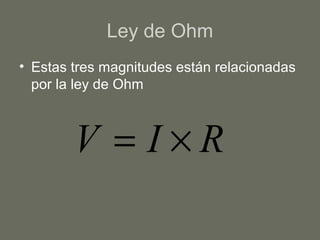

10. Ley de Ohm
• Estas tres magnitudes están relacionadas
por la ley de Ohm
RIV ×=

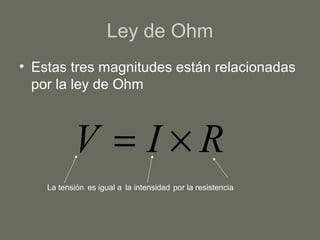

11. Ley de Ohm
• Estas tres magnitudes están relacionadas
por la ley de Ohm
RIV ×=
La tensión la intensidad por la resistenciaes igual a

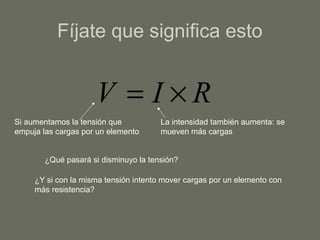

12. Fíjate que significa esto
RIV ×=
Si aumentamos la tensión que
empuja las cargas por un elemento
La intensidad también aumenta: se
mueven más cargas
¿Qué pasará si disminuyo la tensión?
¿Y si con la misma tensión intento mover cargas por un elemento con
más resistencia?

13. Otras formas de la ley de Ohm
La resistencia está
multiplicandoV =I x R

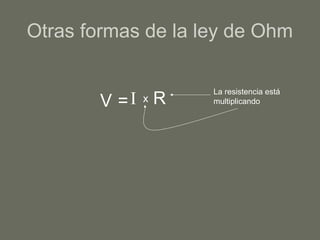

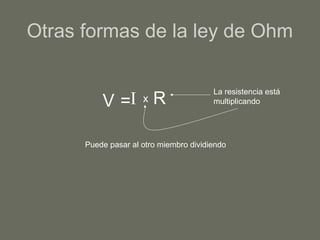

14. Otras formas de la ley de Ohm
La resistencia está
multiplicandoV =I x R
Puede pasar al otro miembro dividiendo

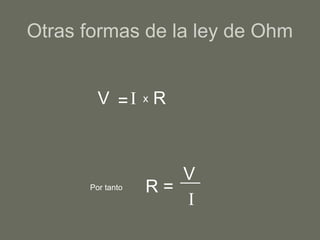

15. Otras formas de la ley de Ohm
V =I x R
Por tanto R =
V
I

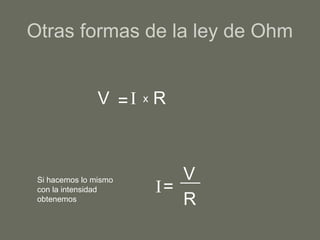

16. Otras formas de la ley de Ohm
V =I x R
Si hacemos lo mismo
con la intensidad
obtenemos R
=
V
I

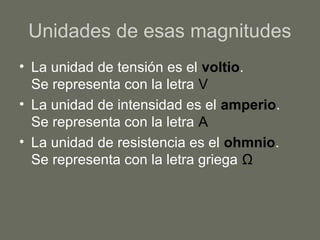

17. Unidades de esas magnitudes
• La unidad de tensión es el voltio.
Se representa con la letra V
• La unidad de intensidad es el amperio.
Se representa con la letra A
• La unidad de resistencia es el ohmnio.
Se representa con la letra griega Ω

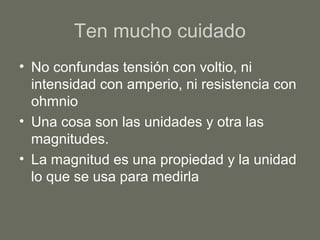

18. Ten mucho cuidado
• No confundas tensión con voltio, ni
intensidad con amperio, ni resistencia con
ohmnio
• Una cosa son las unidades y otra las
magnitudes.
• La magnitud es una propiedad y la unidad
lo que se usa para medirla
