1. Símbolos eléctricos

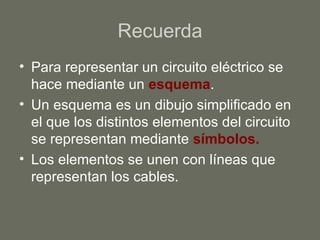

2. Recuerda Para representar un circuito eléctrico se hace mediante un esquema . Un esquema es un dibujo simplificado en el que los distintos elementos del circuito se representan mediante símbolos. Los elementos se unen con líneas que representan los cables.

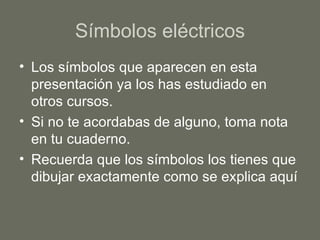

3. Símbolos eléctricos Los símbolos que aparecen en esta presentación ya los has estudiado en otros cursos. Si no te acordabas de alguno, toma nota en tu cuaderno. Recuerda que los símbolos los tienes que dibujar exactamente como se explica aquí

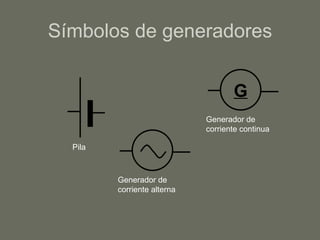

4. Símbolos de generadores Pila Generador de corriente alterna Generador de corriente continua G

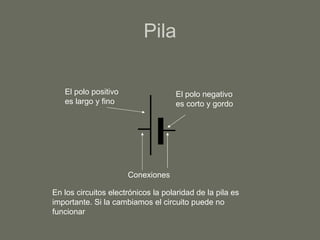

5. Pila El polo negativo es corto y gordo El polo positivo es largo y fino Conexiones En los circuitos electrónicos la polaridad de la pila es importante. Si la cambiamos el circuito puede no funcionar

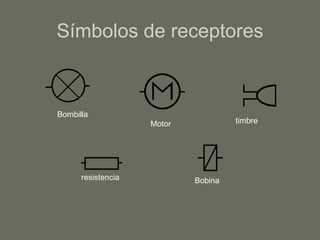

6. Símbolos de receptores Bombilla Motor timbre resistencia Bobina

7. Símbolos de elementos de maniobra Interruptor Conmutador Pulsador

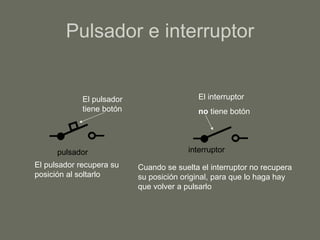

8. Pulsador e interruptor El pulsador tiene botón El interruptor no tiene botón El pulsador recupera su posición al soltarlo Cuando se suelta el interruptor no recupera su posición original, para que lo haga hay que volver a pulsarlo pulsador interruptor

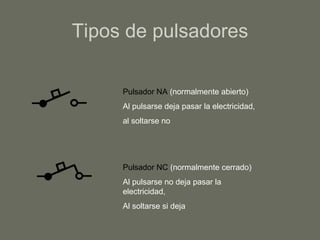

9. Tipos de pulsadores Pulsador NA (normalmente abierto) Al pulsarse deja pasar la electricidad, al soltarse no Pulsador NC (normalmente cerrado) Al pulsarse no deja pasar la electricidad, Al soltarse si deja

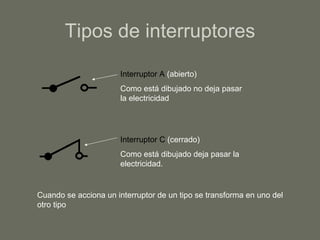

10. Tipos de interruptores Interruptor A (abierto) Como está dibujado no deja pasar la electricidad Interruptor C (cerrado) Como está dibujado deja pasar la electricidad. Cuando se acciona un interruptor de un tipo se transforma en uno del otro tipo

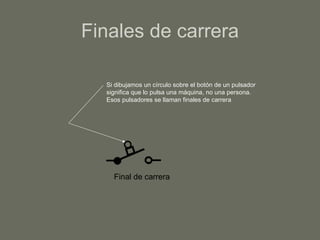

11. Finales de carrera Si dibujamos un círculo sobre el botón de un pulsador significa que lo pulsa una máquina, no una persona. Esos pulsadores se llaman finales de carrera Final de carrera

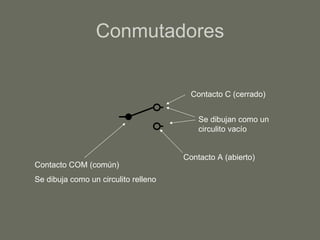

12. Conmutadores Contacto COM (común) Se dibuja como un circulito relleno Contacto C (cerrado) Contacto A (abierto) Se dibujan como un circulito vacío

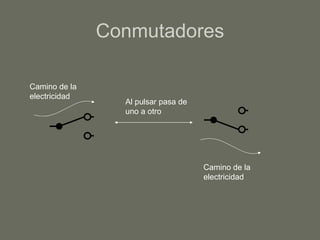

13. Conmutadores Al pulsar pasa de uno a otro Camino de la electricidad Camino de la electricidad

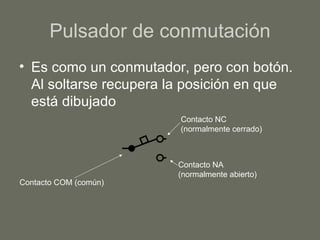

14. Pulsador de conmutación Es como un conmutador, pero con botón. Al soltarse recupera la posición en que está dibujado Contacto NA (normalmente abierto) Contacto NC (normalmente cerrado) Contacto COM (común)

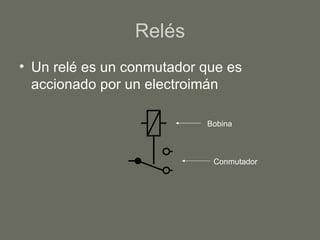

15. Relés Un relé es un conmutador que es accionado por un electroimán Conmutador Bobina

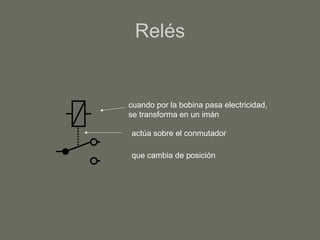

16. Relés cuando por la bobina pasa electricidad, se transforma en un imán actúa sobre el conmutador que cambia de posición

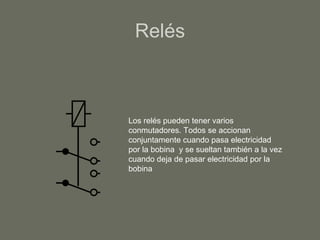

17. Relés Los relés pueden tener varios conmutadores. Todos se accionan conjuntamente cuando pasa electricidad por la bobina y se sueltan también a la vez cuando deja de pasar electricidad por la bobina

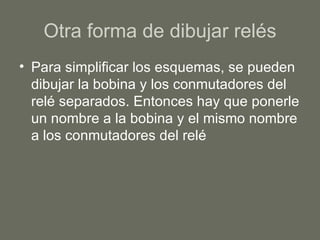

18. Otra forma de dibujar relés Para simplificar los esquemas, se pueden dibujar la bobina y los conmutadores del relé separados. Entonces hay que ponerle un nombre a la bobina y el mismo nombre a los conmutadores del relé

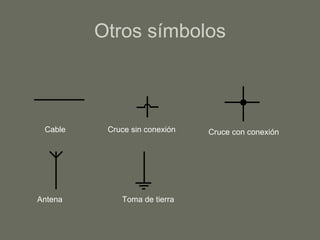

19. Otros símbolos Cruce sin conexión Cruce con conexión Cable Antena Toma de tierra
