Un polímetro es un instrumento que puede medir voltaje, corriente, resistencia y probar diodos y transistores. Tiene una pantalla y un selector de escala y modo que permite cambiar entre las diferentes funciones. Mide voltaje continuo y alterno, corriente continua y alterna, y resistencia usando diferentes escalas seleccionadas por el usuario.

1. Polímetro

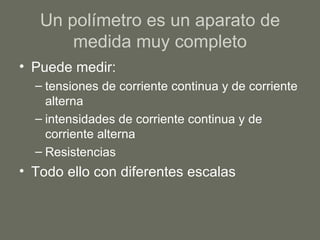

2. Un polímetro es un aparato de medida muy completo Puede medir: tensiones de corriente continua y de corriente alterna intensidades de corriente continua y de corriente alterna Resistencias Todo ello con diferentes escalas

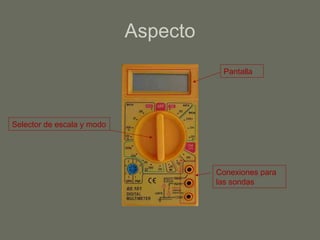

3. Aspecto Pantalla Selector de escala y modo Conexiones para las sondas

4. Selector de escala y modo Dependiendo de donde pongamos la rueda podremos Medir tensiones en corriente contínua Medir intensidades en corriente continua Medir intensidades en corriente alterna Medir resistencias Testar diodos Testar transistores

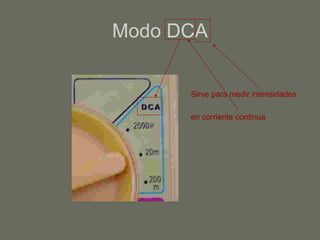

5. Modo DCA Sirve para medir intensidades en corriente continua

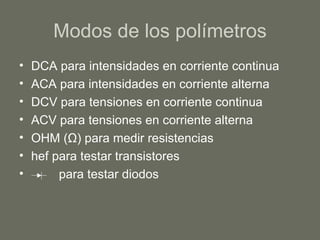

6. Modos de los polímetros DCA para intensidades en corriente continua ACA para intensidades en corriente alterna DCV para tensiones en corriente continua ACV para tensiones en corriente alterna OHM ( Ω ) para medir resistencias hef para testar transistores para testar diodos

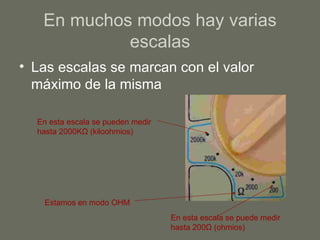

7. En muchos modos hay varias escalas Las escalas se marcan con el valor máximo de la misma En esta escala se pueden medir hasta 2000K Ω (kiloohmios) Estamos en modo OHM En esta escala se puede medir hasta 200 Ω ( ohmios)

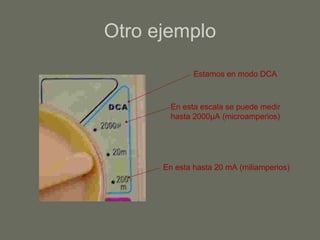

8. Otro ejemplo Estamos en modo DCA En esta escala se puede medir hasta 2000 μ A (microamperios) En esta hasta 20 mA (miliamperios)

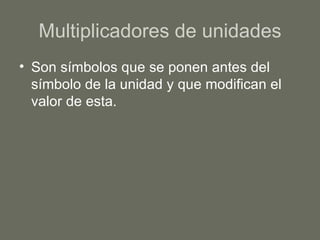

9. Multiplicadores de unidades Son símbolos que se ponen antes del símbolo de la unidad y que modifican el valor de esta.

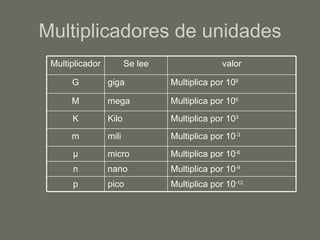

10. Multiplicadores de unidades valor Se lee Multiplicador Multiplica por 10 -9 nano n Multiplica por 10 -12 pico p Multiplica por 10 -6 micro μ Multiplica por 10 -3 mili m Multiplica por 10 3 Kilo K Multiplica por 10 6 mega M Multiplica por 10 9 giga G

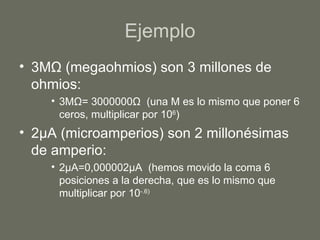

11. Ejemplo 3M Ω (megaohmios) son 3 millones de ohmios: 3M Ω = 3000000 Ω (una M es lo mismo que poner 6 ceros, multiplicar por 10 6 ) 2 μ A (microamperios) son 2 millonésimas de amperio: 2 μ A=0,000002 μ A (hemos movido la coma 6 posiciones a la derecha, que es lo mismo que multiplicar por 10 -.6)

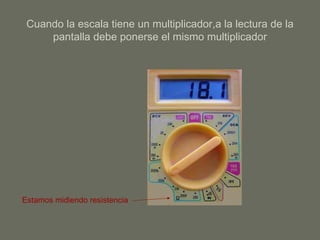

12. Cuando la escala tiene un multiplicador,a la lectura de la pantalla debe ponerse el mismo multiplicador Estamos midiendo resistencia

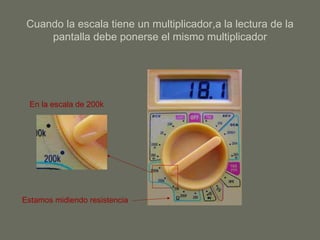

13. Cuando la escala tiene un multiplicador,a la lectura de la pantalla debe ponerse el mismo multiplicador Estamos midiendo resistencia En la escala de 200k

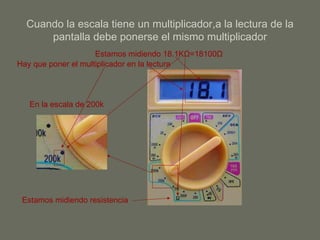

14. Cuando la escala tiene un multiplicador,a la lectura de la pantalla debe ponerse el mismo multiplicador Estamos midiendo resistencia En la escala de 200k Hay que poner el multiplicador en la lectura Estamos midiendo 18.1K Ω =18100 Ω

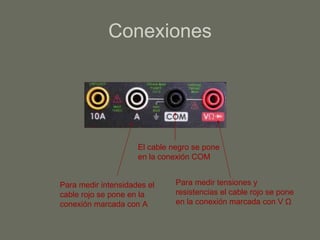

15. Conexiones El cable negro se pone en la conexión COM Para medir tensiones y resistencias el cable rojo se pone en la conexión marcada con V Ω Para medir intensidades el cable rojo se pone en la conexión marcada con A

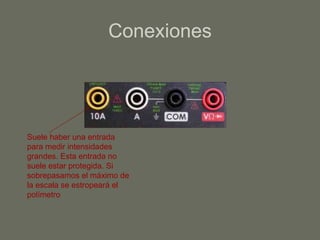

16. Conexiones Suele haber una entrada para medir intensidades grandes. Esta entrada no suele estar protegida. Si sobrepasamos el máximo de la escala se estropeará el polímetro

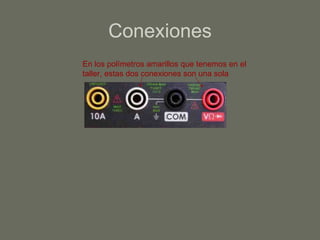

17. Conexiones En los polímetros amarillos que tenemos en el taller, estas dos conexiones son una sola

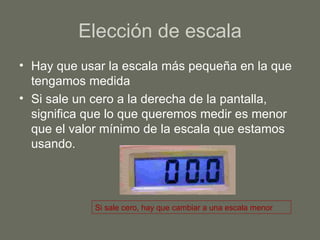

18. Elección de escala Hay que usar la escala más pequeña en la que tengamos medida Si sale un cero a la derecha de la pantalla, significa que lo que queremos medir es menor que el valor mínimo de la escala que estamos usando. Si sale cero, hay que cambiar a una escala menor

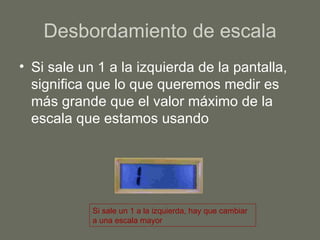

19. Desbordamiento de escala Si sale un 1 a la izquierda de la pantalla, significa que lo que queremos medir es más grande que el valor máximo de la escala que estamos usando Si sale un 1 a la izquierda, hay que cambiar a una escala mayor

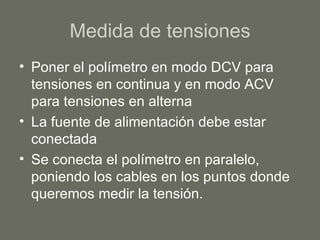

20. Medida de tensiones Poner el polímetro en modo DCV para tensiones en continua y en modo ACV para tensiones en alterna La fuente de alimentación debe estar conectada Se conecta el polímetro en paralelo, poniendo los cables en los puntos donde queremos medir la tensión.

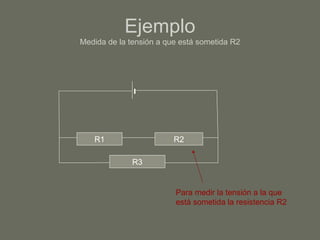

21. Ejemplo Medida de la tensión a que está sometida R2 R1 R2 R3 Para medir la tensión a la que está sometida la resistencia R2

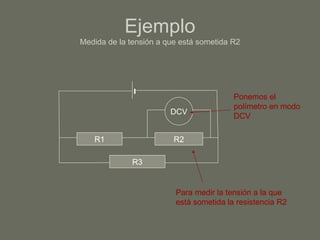

22. Ejemplo Medida de la tensión a que está sometida R2 R1 R2 R3 Para medir la tensión a la que está sometida la resistencia R2 DCV Ponemos el polímetro en modo DCV

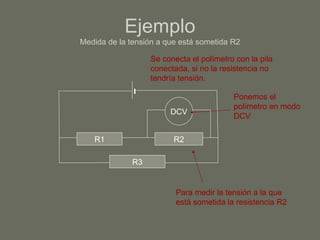

23. Ejemplo Medida de la tensión a que está sometida R2 R1 R2 R3 Para medir la tensión a la que está sometida la resistencia R2 DCV Ponemos el polímetro en modo DCV Se conecta el polímetro con la pila conectada, si no la resistencia no tendría tensión.

24. R1 R2 R3 ACV Si el generador fuera de corriente alterna, el polímetro se pondría en modo ACV

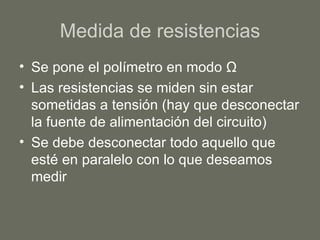

25. Medida de resistencias Se pone el polímetro en modo Ω Las resistencias se miden sin estar sometidas a tensión (hay que desconectar la fuente de alimentación del circuito) Se debe desconectar todo aquello que esté en paralelo con lo que deseamos medir

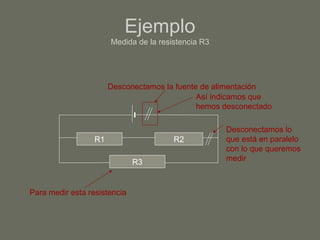

26. Ejemplo Medida de la resistencia R3 R1 R2 R3 Para medir esta resistencia Desconectamos la fuente de alimentación Así indicamos que hemos desconectado Desconectamos lo que está en paralelo con lo que queremos medir

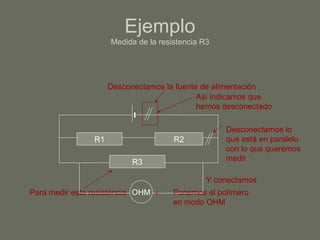

27. Ejemplo Medida de la resistencia R3 R1 R2 R3 Para medir esta resistencia Desconectamos la fuente de alimentación Así indicamos que hemos desconectado Desconectamos lo que está en paralelo con lo que queremos medir OHM Ponemos el polímero en modo OHM Y conectamos

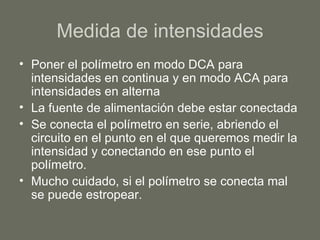

28. Medida de intensidades Poner el polímetro en modo DCA para intensidades en continua y en modo ACA para intensidades en alterna La fuente de alimentación debe estar conectada Se conecta el polímetro en serie, abriendo el circuito en el punto en el que queremos medir la intensidad y conectando en ese punto el polímetro. Mucho cuidado, si el polímetro se conecta mal se puede estropear.

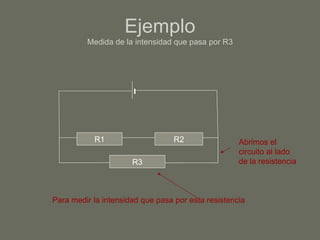

29. Ejemplo Medida de la intensidad que pasa por R3 R1 R2 R3 Para medir la intensidad que pasa por esta resistencia Abrimos el circuito al lado de la resistencia

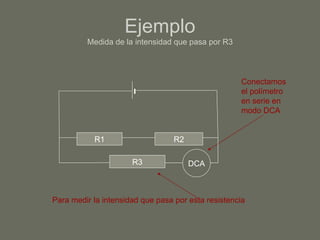

30. Ejemplo Medida de la intensidad que pasa por R3 R1 R2 R3 Para medir la intensidad que pasa por esta resistencia DCA Conectamos el polímetro en serie en modo DCA

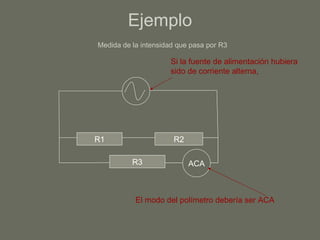

31. Ejemplo Medida de la intensidad que pasa por R3 R1 R2 R3 ACA Si la fuente de alimentación hubiera sido de corriente alterna, El modo del polímetro debería ser ACA
