Cortes geológicos
- 1. Principio de lasuperposición de los estratos Estrato más antiguo Estrato más moderno Estrato más antiguo Estrato más moderno
- 2. Principio de correlacióno identidad paleontológica Las calizas a ambos lados del río pueden correlacionarse porque tienen el mismo contenido fósil. Los materiales depositados por el río contienen fragmentos de fósiles de ambas series, pero no se pueden correlacionar.
- 3. Principio de lasuperposición de los procesos geológicos Plegamiento de las calizas Falla Erosión Sedimentación de arenas y conglomerados
- 4. Tipos de fósiles Laspiezas esqueléticas de los vertebrados pueden fosilizar fácilmente si quedan englobadas en el sedimento.
- 5.
- 6.
- 7. Elementos geométricos deun pliegue Plano axial Flanco Núcleo Charnela AnticlinalSinclinal
- 8. Pliegue monoclinal o «enrodilla» Pliegue inclinado Pliegue tumbado Pliegue recto Tipos de pliegues
- 9. Comportamiento frágil delas rocas. Diaclasas Retracción Descompresión Cuña de raíces Enfriamiento
- 10. Comportamiento frágil delas rocas. Fallas Compresión Cizalla Falla de desgarre Falla directa Falla inversa Roca sin deformar
- 11. Comportamiento frágil delas rocas. Fallas Plano de falla Espejo de falla Salto horizontal Salto vertical Labiolevantado Labiohundido
- 12. Fallas Bloque o labio Planode falla• Directas o de gravedad• Inversas • De rumbo o de desgarre
- 13.
- 14. Análisis de cortesgeológicos Corte 1 Discordancia Discordancia Falla Pliegue anticlinal Pliegue sinclinal

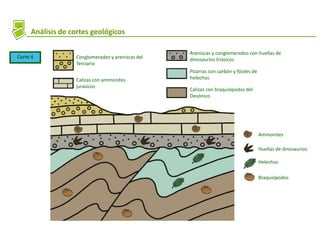

- 15. Análisis de cortesgeológicos Corte 4 Conglomerados y areniscas del Terciario Calizas con ammonites jurásicos Areniscas y conglomerados con huellas de dinosaurios triásicos Pizarras con carbón y fósiles de helechos Calizas con braquiópodos del Devónico Huellas de dinosaurios Ammonites Helechos Braquiópodos
- 16. Análisis de cortesgeológicos Corte 5 Calizas con gasterópodos lacustres Arcillas Yesos Calizas con bivalvos formadores de arrecifes Areniscas con hojas de árboles Calizas con ammonites Areniscas y conglomerados con huellas de dinosaurios triásicos Arcillas y areniscas Pizarras y carbón Calizas con corales CENOZOICO MESOZOICOPALEOZOICO Cretácico Jurásico Triásico Pérmico Carbonífero Devónico
- 17. Análisis de cortesgeológicos Corte 2 Hojas de helechos Corales Trilobites Diques de granodiorita Ordovícico Devónico Pérmico
- 19. 0 1 2 km 0m 50 m 100 m Análisis de cortes geológicos Corte 7 Arenas, gravas y bloques (abanico aluvial) Areniscas y conglomerados terciarios Calizas carstificadas con ammonites Pizarras con trilobites
- 20. Análisis de cortesgeológicos Corte 6 Coladas de piroclastos y depósitos de nubes ardientes
- 21. Análisis de cortesgeológicos Corte 3 Basalto Areniscas terciarias Calizas y areniscas cretácicas Conglomerados y areniscas poco consolidadas Calizas Pizarras con carbón Pizarras Diques de pegmatita Hojas de árboles Puntas de flechas Corales Huellas de dinosaurios Ammonites del Jurásico Hojas de helechos Trilobites
- 22. Realización de uncorte geológico A B 1140 1160 U T S 1140 Yelmo 1237 T N Una vez que hemos indicado sobre el mapa geológico la dirección (A-B) en la que vamos a realizar el corte geológico, obtenemos primero un perfil topográfico utilizando las curvas de nivel. 1

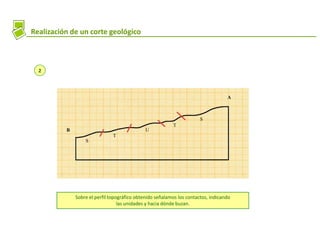

- 23. Realización de uncorte geológico Sobre el perfil topográfico obtenido señalamos los contactos, indicando las unidades y hacia dónde buzan. A B S T U T S 2
- 24. Realización de uncorte geológico Completamos el trazado de los contactos. Podemos ver el anticlinal que aparece indicado en el mapa. Otras unidades 3 A B S T U T S
- 25. Realización de uncorte geológico Podemos colorear las unidades con los mismos colores que en el mapa. El corte geológico está terminado. 4 Otras unidades A B S T U T S
