Cortesgeolgicos 140528111340-phpapp02
1. Principio de la superposición de los estratos
Estrato más antiguo
Estrato más moderno
Estrato más antiguo
Estrato más moderno

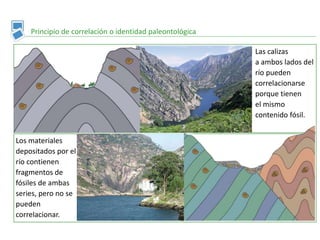

2. Principio de correlación o identidad paleontológica
Las calizas
a ambos lados del
río pueden
correlacionarse
porque tienen
el mismo
contenido fósil.
Los materiales
depositados por el
río contienen
fragmentos de
fósiles de ambas
series, pero no se
pueden
correlacionar.

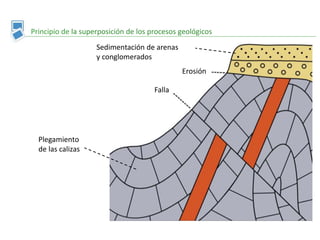

3. Principio de la superposición de los procesos geológicos
Plegamiento
de las calizas
Falla
Erosión
Sedimentación de arenas
y conglomerados
4. Tipos de fósiles
Las piezas esqueléticas
de los vertebrados
pueden fosilizar
fácilmente si quedan
englobadas en el
sedimento.
15. Análisis de cortes geológicos
Corte 4 Conglomerados y areniscas del
Terciario
Calizas con ammonites
jurásicos
Areniscas y conglomerados con huellas de
dinosaurios triásicos
Pizarras con carbón y fósiles de
helechos
Calizas con braquiópodos del
Devónico
Huellas de dinosaurios
Ammonites
Helechos
Braquiópodos
16. Análisis de cortes geológicos
Corte 5
Calizas con gasterópodos lacustres
Arcillas
Yesos
Calizas con bivalvos formadores de arrecifes
Areniscas con hojas de árboles
Calizas con ammonites
Areniscas y conglomerados con huellas de
dinosaurios triásicos
Arcillas y areniscas
Pizarras y carbón
Calizas con corales
CENOZOICO
MESOZOICOPALEOZOICO
Cretácico
Jurásico
Triásico
Pérmico
Carbonífero
Devónico
17. Análisis de cortes geológicos
Corte 2
Hojas de helechos
Corales
Trilobites
Diques de granodiorita
Ordovícico
Devónico
Pérmico
18.
19. 0 1 2
km
0 m
50 m
100 m

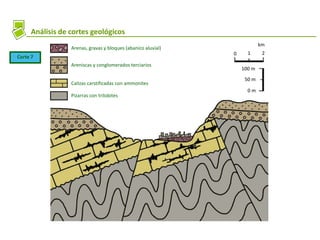

Análisis de cortes geológicos
Corte 7
Arenas, gravas y bloques (abanico aluvial)
Areniscas y conglomerados terciarios
Calizas carstificadas con ammonites
Pizarras con trilobites

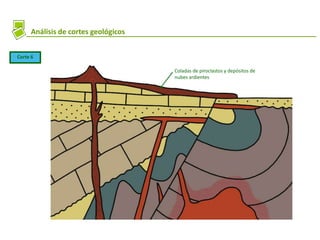

20. Análisis de cortes geológicos
Corte 6
Coladas de piroclastos y depósitos de
nubes ardientes

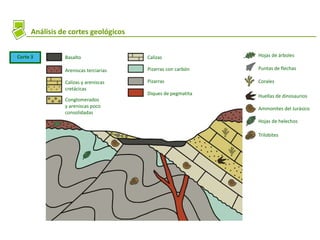

21. Análisis de cortes geológicos
Corte 3 Basalto
Areniscas terciarias
Calizas y areniscas
cretácicas
Conglomerados
y areniscas poco
consolidadas
Calizas
Pizarras con carbón
Pizarras
Diques de pegmatita
Hojas de árboles
Puntas de flechas
Corales
Huellas de dinosaurios
Ammonites del Jurásico
Hojas de helechos
Trilobites
22. Realización de un corte geológico
A
B
1140
1160
U
T
S
1140
Yelmo 1237
T
N
Una vez que hemos indicado sobre el mapa geológico la dirección (A-B) en
la que vamos a realizar el corte geológico, obtenemos primero un perfil topográfico
utilizando las curvas de nivel.
1

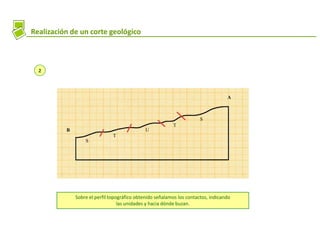

23. Realización de un corte geológico
Sobre el perfil topográfico obtenido señalamos los contactos, indicando
las unidades y hacia dónde buzan.
A
B
S
T
U
T
S
2
24. Realización de un corte geológico
Completamos el trazado de los contactos. Podemos ver el anticlinal
que aparece indicado en el mapa.
Otras unidades
3
A
B
S
T
U
T
S
25. Realización de un corte geológico
Podemos colorear las unidades con los mismos colores que en el mapa.
El corte geológico está terminado.
4
Otras unidades
A
B
S
T
U
T
S
