El documento describe los pasos para elaborar un perfil topográfico a partir de un mapa topográfico. Un perfil topográfico muestra gráficamente la forma del terreno en una sección vertical a lo largo de una línea de perfil. Primero se traza una línea de perfil en el mapa y se anotan las cotas de nivel. Luego se transfieren las cotas y distancias al papel milimetrado para graficar el perfil, uniendo los puntos correspondientes a cada cota.

1. ELABORACIÓN DE UN PERFIL TOPOGRÁFICO
El perfil topográfico expresa gráficamente y a escala la forma del contorno de
la superficie en una dirección establecida. Es una sección vertical que
hacemos del terreno en una dirección determinada.

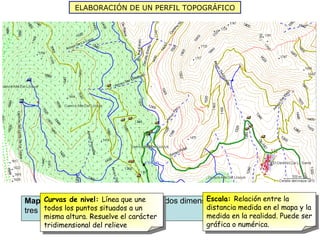

2. ELABORACIÓN DE UN PERFIL TOPOGRÁFICO
Mapa topográfico: Representación en dos dimensiones de un realidad en
tres dimensiones
Escala: Relación entre la
distancia medida en el mapa y la
medida en la realidad. Puede ser
gráfica o numérica.
Curvas de nivel: Línea que une
todos los puntos situados a un
misma altura. Resuelve el carácter
tridimensional del relieve

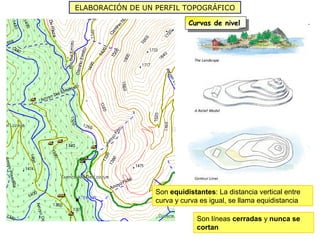

3. ELABORACIÓN DE UN PERFIL TOPOGRÁFICO
Curvas de nivel
Son equidistantes: La distancia vertical entre
curva y curva es igual, se llama equidistancia
Son líneas cerradas y nunca se
cortan

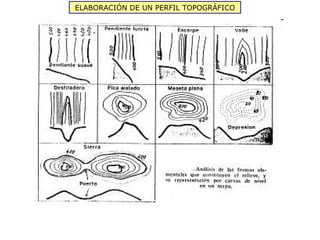

4. ELABORACIÓN DE UN PERFIL TOPOGRÁFICO

5. ELABORACIÓN DE UN PERFIL TOPOGRÁFICO

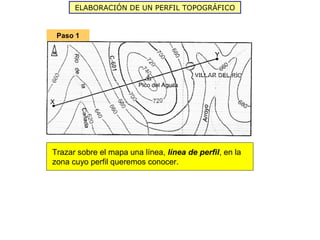

Paso 1
Trazar sobre el mapa una línea, línea de perfil, en la
zona cuyo perfil queremos conocer.

6. ELABORACIÓN DE UN PERFIL TOPOGRÁFICO

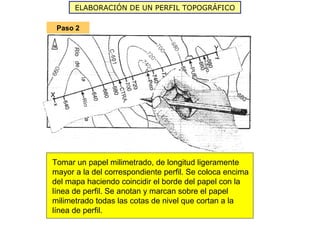

Paso 2
Tomar un papel milimetrado, de longitud ligeramente
mayor a la del correspondiente perfil. Se coloca encima
del mapa haciendo coincidir el borde del papel con la
línea de perfil. Se anotan y marcan sobre el papel
milimetrado todas las cotas de nivel que cortan a la
línea de perfil.

7. ELABORACIÓN DE UN PERFIL TOPOGRÁFICO

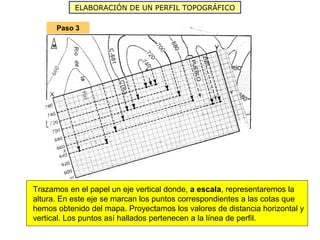

Paso 3
Trazamos en el papel un eje vertical donde, a escala, representaremos la
altura. En este eje se marcan los puntos correspondientes a las cotas que
hemos obtenido del mapa. Proyectamos los valores de distancia horizontal y
vertical. Los puntos así hallados pertenecen a la línea de perfil.

8. ELABORACIÓN DE UN PERFIL TOPOGRÁFICO

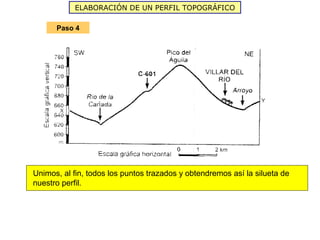

Unimos, al fin, todos los puntos trazados y obtendremos así la silueta de
nuestro perfil.
Paso 4
