Este documento presenta 16 esquemas geológicos diferentes con sus respectivas leyendas. A cada esquema se plantean entre 1 y 4 preguntas relacionadas con la identificación de unidades litológicas, discontinuidades estratigráficas, edades de fallas, ambientes de sedimentación y otros aspectos geológicos. El objetivo es que el lector analice cada esquema y responda razonadamente a las preguntas planteadas sobre cada uno.

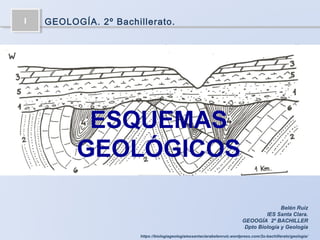

1. II GEOLOGÍA. 2º Bachillerato.
https://biologiageologiaiessantaclarabelenruiz.wordpress.com/2o-bachillerato/geologia/
Belén Ruiz
IES Santa Clara.
GEOOGÍA 2º BACHILLER
Dpto Biología y Geología
ESQUEMAS
GEOLÓGICOS

2. Dado el siguiente esquema geológico, se pide,
razonadamente:
a) Tipo y edad de la(s) falla(s).
b) ¿Entre qué unidades litológicas se observa un
paleorrelieve o disconformidad?
c) ¿Qué unidades son indiscutiblemente de origen
marino y en qué era se depositaron?
d) ¿Dónde sería posible localizar buenos acuíferos
en el corte?
Leyenda
1. Arcillas con Equus.
2. Margas con Nummulites.
3. Calizas con Hippurites.
4. Pizarras con Goniatites.
5. Gravas

3. a)Edad de la discordancia más reciente.
b)Determinar si la falla pudo haber surgido o no
durante la última fase de plegamiento y qué edad
tiene esa falla.
c)¿Puede haber algunos cantos de pizarras entre
las gravas de la unidad 6?
d)Si estas pizarras destilasen metano, ¿dónde
tendería a acumularse este gas?
Dado el siguiente esquema geológico, se pide,
razonadamente:
Leyenda
1. Calizas lacustres.
2. Arcillas con Quercus.
3. Margas y yesos con jancitos de
Compostela del triásico.
4. Conglomerados y arenas
triásicos.
5. Pizarras con Trilobites.
6. Gravas.

4. Dado el siguiente esquema geológico, se pide,
razonadamente:
a) ¿Considera posible que la unidad 3 haya sido
depositada por el río actual?
b) ¿Estima lógica o cree que es fruto del azar la
ubicación del curso del río?
c) Tipo y edad aproximada de la(s) falla(s).
d) Si se activase la halocinesis ¿en qué podría
convertirse el pliegue situado hacia el Sur ?
Leyenda
1. Margas y arcillas con Orbitolina.
2. Calizas con Pygope.
3. Conglomerados, areniscas y
arcillas cretácicas.
4. Sal gema.
5. Areniscas rojas.

5. Dado el siguiente esquema geológico, se pide,
razonadamente:
a) Averiguar en qué medio sedimentario se
depositaron las unidades cenozoicas.
b) ¿Cómo se denominan los pliegues que presenta la
unidad 4?. ¿De qué tipo es la falla?
c) ¿De qué tipo (ácido, básico, continental, submarino,
etc.) es el volcanismo del corte? ¿En qué momento se
ha producido?
d) Indicar entre qué unidades litológicas aparecen en
un paleorrelieve o disconformidad , una
inconformidad y una discordancia.
Leyenda
1. Riolitas.
2. Arcillas arenosas con
Equus.
3. Margas yesíferas con
Quercus primitivos.
4. Pizarras con Orthoceras
y un nivel de cuarcita.
5. Calizas arrecifales con
Hippurites.

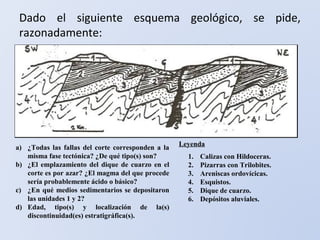

6. Dado el siguiente esquema geológico, se pide,
razonadamente:
a) ¿Todas las fallas del corte corresponden a la
misma fase tectónica? ¿De qué tipo(s) son?
b) ¿El emplazamiento del dique de cuarzo en el
corte es por azar? ¿El magma del que procede
sería probablemente ácido o básico?
c) ¿En qué medios sedimentarios se depositaron
las unidades 1 y 2?
d) Edad, tipo(s) y localización de la(s)
discontinuidad(es) estratigráfica(s).
1. Calizas con Hildoceras.
2. Pizarras con Trilobites.
3. Areniscas ordovícicas.
4. Esquistos.
5. Dique de cuarzo.
6. Depósitos aluviales.
Leyenda

7. Dado el siguiente esquema geológico, se pide,
razonadamente:
Leyenda
1.Calizas karstificadas
con Nummulites.
2.Margas con Quercus.
3.Arcillas con restos de
Dinosaurios.
4.5 y 6. Gravas, arenas
y limos.
a) ¿Cómo se denominan los depósitos 4, 5 y 6? ¿Cuál
es más antiguo y cuál más reciente?
b) ¿En qué ambiente(s) sedimentario(s) se han
depositado las unidades del Terciario?
c) ¿En qué unidades se pueden localizar acuíferos?
¿Cuál de ellos parece más importante?
d) ¿Existen zonas con posible artesianismo en la
superficie del esquema?

8. Dado el siguiente esquema geológico, se pide,
razonadamente:
Leyenda
1.Calizas con Orbitolina.
2.Calizas y arcillas con
Nummulites.
3.Margas del Jurásico.
4.Micacitas.
5.Conglomerados y
areniscas con restos de
Dinosaurios primitivos.
.
a) ¿Cuál(es) de las unidades sedimentarias
presentes en el corte tiene(n) carácter
continental?
b) Denominar correctamente el contacto entre los
conglomerados y las micacitas.
c) Explicar si la tectónica alpina ha sido
compresiva o distensiva.
d) ¿Qué unidad deberíamos encontrar
inmediatamente por debajo de la 2?

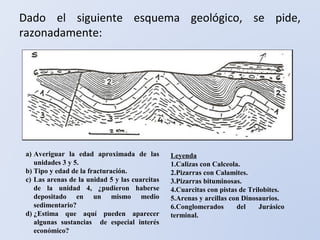

9. Dado el siguiente esquema geológico, se pide,
razonadamente:
Leyenda
1.Calizas con Calceola.
2.Pizarras con Calamites.
3.Pizarras bituminosas.
4.Cuarcitas con pistas de Trilobites.
5.Arenas y arcillas con Dinosaurios.
6.Conglomerados del Jurásico
terminal.
a) Averiguar la edad aproximada de las
unidades 3 y 5.
b) Tipo y edad de la fracturación.
c) Las arenas de la unidad 5 y las cuarcitas
de la unidad 4, ¿pudieron haberse
depositado en un mismo medio
sedimentario?
d) ¿Estima que aquí pueden aparecer
algunas sustancias de especial interés
económico?

10. Dado el siguiente esquema geológico, se pide,
razonadamente:
a) En qué medio sedimentario se han
depositado las unidades mesozoicas?
b) Datar las fases tectónicas presentes en el
esquema, indicando si son de tipo
compresivo o distensivo.
c) ¿Qué tipo de relieve o forma se observa
en el corte, y a qué se debe?
d) Tipo de discontinuidades estratigráficas
presentes en el corte (señalar entre qué
unidades).
Leyenda
1.Calizas y margas arenosas con
Nummulites.
2.Calizas margosas con
Hildoceras.
3.Lavas almohadilladas (“pillow
lavas”).
4.Calizas con Ceratites.
5.Pizarras con Trilobites.

11. Dado el siguiente esquema geológico, se pide,
razonadamente:
a) ¿De qué tipo es el vulcanismo presente en el
corte? ¿Su emplazamiento es casual o
responde a alguna causa concreta?
b) Ordenar, de más antigua a más moderna, las
distintas unidades representadas en el corte.
c) Tipo y edad de las falla(s). ¿Qué estructura
tectónica propician estas fallas?
d) ¿Existen indicios de alguna transgresión
marina? En caso afirmativo, ¿en qué
unidad(es)?
Leyenda
1.Calizas con Nummulites.
2.Margas con Ceratites.
3.Areniscas rojas.
4.Conglomerados triásicos.
5.Gneises del Cámbrico.
6.Riolitas.
7.Gravas con restos de Equus.

12. Dado el siguiente esquema geológico, se pide,
razonadamente:
a) Señalar sobre el dibujo una paraconformidad,
una disconformidad y una discordancia.
b) ¿Ha afectado la orogenía Hercínica a esta
zona?
c) ¿Cuál es la última influencia marina que hubo
en esta zona?
d) ¿Podemos saber si esta zona se encuentra
actualmente cerca o lejos de algún relieve?
Leyenda
1.Calizas con Hildoceras.
2.Calizas con Goniatites.
3.Conglomerados con restos
de latas de conserva.
4.Calizas con Nummulites.

13. Dado el siguiente esquema geológico, se pide,
razonadamente:
a) Determinar el tipo y edad de la (s) falla(s)
presente (s) en el corte.
b) ¿Cuál de las dos poblaciones. A o B, puede
tener mayor riesgo sísmico?
c) Señalar las discontinuidades estratigráficas
presentes en el corte y cómo se denomina cada
una de ellas.
d) ¿En qué materiales del corte pueden hallarse
placeres de oro?
Leyenda
1. Gravas y arenas fluviales.
2. Limos con Equus.
3. Pizarras con Trilobites.
4. Arenas, limos y calizas con
Hippurites.
5. Arenas y arcillas con Quercus.
6.Calizas lacustres.

14. Dado el siguiente esquema geológico, se pide,
razonadamente:
Leyenda
1.Cantos rodados.
2.Calizas lacustres y arcillas neógenas.
3.Margas y arenas con Nummulites
4.Calizas con Hildoceras.
5.Pizarras con Calamites y niveles de hulla.
a) Fallas tectónicas presentes y edad de cada una
de ellas.
b) ¿Cuál es la última unidad depositada, y en qué
medio sedimentario lo hizo?
c) Señalar dos discontinuidades estratigráficas
diferentes presentes en el corte, y
denominarlas adecuadamente.
d) ¿Qué posibles aplicaciones prácticas tendría la
explotación de los distintos materiales
presentes en el core?

15. Dado el siguiente esquema geológico, se pide,
razonadamente:
Leyenda
1.Calizas cámbricas.
2.Cuarcitas ordovícicas.
3.Granito.
4.Piedemonte.
5.Aureola metamórfica.
6.Pizarras con Calamites.
a) Tipo (s) de metamorfismo presente (s) en el
corte, y unidad (es) a la (s) que afecta.
b) Explicar si la falla es anterior o posterior al
emplazamiento de granito.
c) Encontrar y denominar adecuadamente dos
discontinuidades estratigráficas diferentes en
el corte.
d) ¿De qué edad puede ser el depósito de
piedemonte? ¿Puede contener fragmentos de
esquistos?

16. Dado el siguiente esquema geológico, se pide,
razonadamente:

17. Dado el siguiente esquema geológico, se pide,
razonadamente:

18. Dado el siguiente esquema geológico, se pide,
razonadamente:

19. Dado el siguiente esquema geológico, se pide,
razonadamente:

20. Dado el siguiente esquema geológico, se pide,
razonadamente:

21. Dado el siguiente esquema geológico, se pide,
razonadamente:

22. Dado el siguiente esquema geológico, se pide,
razonadamente:

23. Dado el siguiente esquema geológico, se pide,
razonadamente:

24. Dado el siguiente esquema geológico, se pide,
razonadamente:

25. Dado el siguiente esquema geológico, se pide,
razonadamente:
a) Indicar qué clase-(s) de formación (es) constituye(n) la unidad 2. en el supuesto
de encontrar resto fósiles en ella, citar algún grupo paleontológico al que
pudieran pertenecer.
b) Fenómenos de metamorfismo que aparecen en el esquema.
c) Cronología y carácter (comprensivo y distensivo) de las fases tectónicas presentes
en el corte.
d) Existe algún tipo de riesgo geológico en la zona. Razona la respuesta.
Leyenda:
1)Andesitas.
2)Gravas y arenas.
3)Yesos masivos Karstificados del
Paleogeno.
4)Calizas con Hippurites.
5)Margas con Ceratites.
6)Pizarras Paleozoicas.
7)Lamprófido.

26. Dado el siguiente esquema geológico, se pide,
razonadamente:

27. Dado el siguiente esquema geológico, se pide,
razonadamente:

28. Dado el siguiente esquema geológico, se pide,
razonadamente:

29. Dado el siguiente esquema geológico, se pide,
razonadamente:

30. Dado el siguiente esquema geológico, se pide,
razonadamente:

31. Dado el siguiente esquema geológico, se pide,
razonadamente:
