Crown Hall

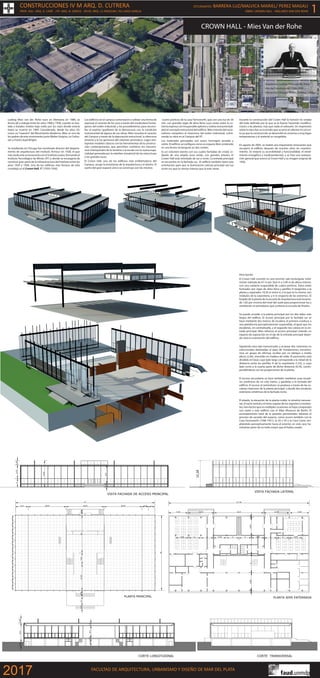

1. CROWN HALL - Mies Van der Rohe
Arquitecto: Ludwig Mies van der Rohe
Año de Construcción: 1950-1956
Ubicación: Chicago, Illinois, Estados Unidos
PLANTA SEMI ENTERRADAPLANTA PRINCIPAL
CORTE LONGITUDINAL CORTE TRANSVERSAL
VISTA FACHADA DE ACCESO PRINCIPAL VISTA FACHADA LATERAL
10,15
0,65,552,350,31,12,04
12,18
VISTA FACHADA DE ACCESO PRINCIPAL VISTA FACHADA LATERAL
Ludwig Mies van der Rohe nace en Alemania en 1886, se
forma allí y trabaja entre los años 1908 y 1938, cuando se tras-
lada a Estados Unidos bajo exilio por los nazis donde estaría
hasta su muerte en 1969. Considerado, desde los años 50,
como un “maestro” del Movimiento Moderno, Mies es uno de
los padres de este movimiento juntoWalter Gropius, Le Corbu-
sier y Frank Lloyd Wright.
Ya residiendo en Chicago fue nombrado director del departa-
mento de arquitectura del Instituto Armour en 1938, el que
más tarde este se fusionaría con el Instituto Lewis, formando el
Instituto Tecnológico de Illinois (IIT) y donde se encargaría de
construir gran parte de la infraestructura del Instituto entre los
años 1939 y 1958. Uno de los edificios más famoso de este
complejo es el Crown Hall, IIT (1950-1956).
Los edificios en el campus comenzaron a utilizar una forma de
expresar el caracter de los usos a través del vocabulario homo-
geneo del orden industrial; y los procedimienos para reconci-
liar el espiritu igualitario de la democracia con la condición
monumental de alguna de sus obras. Mies resuelve el caracter
del Campus a través de la depuración estructural, la silenciosa
simetria y la luz generosa del volúmen prismatico. Logra rein-
tepretar modelos clásicos con las herramientas de la construc-
ción contemporanea, que permitian combinar los mecanis-
mos intemporales de la simetria o la escala con la nueva espa-
cialidad generada por la esbeltez inmaterial de las estructuras
o las grandes luces.
El Crown Hall, uno de los edificios más emblematicos del
Campus, acoge la enseñanza de la arquitectura y el diseño. El
sueño del gran espacio único se construye con los mismos
cuatro porticos de la casa Farnsworth, que con una luz de 36
mts. con grandes vigas de alma llena cuyo canto sobre la cu-
bierta expresa con insuperable aplomo y sobria monumentali-
dad el concepto estructural del edificio. Mies transita del racio-
nalismo romantico al clasicismo del orden indrustrial, culmi-
nando su obra en el Campus del IIT.
Los materiales principales son acero, hormigón armado y
vidrio. El edificio se configura como un espacio libre contenido
en una forma rectangular en dos niveles.
Es un volumen exento con sus cuatro fachadas de cristal, ro-
deado de una amplia zona verde, con grandes árboles. El
Crown Hall está orientado de sur a norte. La entrada principal
se encuentra en la fachada sur. El edificio también tiene esta
orientación para que la iluminación natural principal sea luz
norte-sur que es menos intensa que la este-oeste.
Descripción
El Crown Hall consiste en una enorme sala rectangular total-
mente vidriada de 67 m por 36,6 m y 5,49 m de altura interior,
con una cubierta suspendida de cuatro pórticos. Estos están
formados por vigas de alma llena y perfiles H tangentes a la
planta y separados 18,30 m entre sí, o lo que es lo mismo, seis
módulos de la carpintería, y 6 m respecto de los extremos. El
forjado de la planta de la escuela de Arquitectura está levanta-
do 1,82 por encima del nivel del suelo para proporcionar luz y
ventilación al semisótano que contenía la escuela de Diseño.
Se puede acceder a la planta principal por los dos lados más
largos del edificio. El acceso principal por la fachada sur se
hace mediante dos tramos de escalera; el primero conduce a
una plataforma perceptivamente suspendida, al igual que los
escalones, sin contrahuella, y el segundo nos coloca en la en-
trada principal. Mies refuerza el acceso principal creando un
espacio de exposición en el eje de la entrada principal dejan-
do clara la orientación del edificio.
Siguiendo esos ejes transversales y al pasar dos columnas no
estructurales destinadas al paso de instalaciones, encontra-
mos un grupo de oficinas, ocultas por un tabique a media
altura (2,44), revestido en madera de roble. El pavimento está
dividido en losas cuyo lado largo corresponde a la mitad de la
distancia entre los perfiles H de la carpintería (1,52), y cuyo
lado corto a la cuarta parte de dicha distancia (0,76), corres-
pondiéndose con las proporciones de la planta.
El acceso secundario se hace también mediante unas escale-
ras simétricas de un solo tramo, y paralelas a la fachada del
edificio. El acceso al semisótano se produce a través de las es-
caleras interiores de la planta principal, o desde dos escaleras
exteriores simétricas de la fachada norte.
El alzado, la elevación de la planta noble, la simetría transver-
sal, el vacío central y el ritmo regular de los soportes y montan-
tes, han hecho que en múltiples ocasiones se haya comparado
con razón a este edificio con el Altes Museum de Berlín. El
acristalamiento total de la paredes perimetrales refuerza el
proceso de vaciado del espacio, como ocurre también con la
Casa Farnsworth (1946-1951), la 50 x 50 o la Casa Caine, am-
pliándolo perceptivamente hacia el exterior, en este caso ha-
ciéndose parte de un todo mayor que él había creado.
Durante la construcción del Crown Hall la función no estaba
del todo definida por lo que se le fueron haciendo modifica-
ciones a las plantas, más que nada al subsuelo. Un imprevisto
sobre la obra fue un incendio que ocurrió al calentar el concre-
to ya que la construcción se desarrolló en invierno a muy bajas
temperaturas y el material se congelaba.
En agosto de 2005, se realizó una importante renovación que
recuperó el edificio después de muchos años sin manteni-
miento. Se mejoró su accesibilidad y funcionalidad, el rendi-
miento energético y medioambiental, y se hizo una restaura-
ción general que acercó al Crown Hall a su imagen original de
1956.
2. Detalle obra original Detalle obra restaurada
CROWN HALL - Proceso constructivo RITMO - SIMETRIA - ORTOGONALIDAD
Periodo de obra: 1950 - 1956, con posteriores restauraciones.
El montaje de la estructura de acero como sistema estructural de un solo sentido crea un edificio muy impresionante sin columnas
internas. Esto se consiguió mediante la suspensión del techo por debajo de cuatro vigas como portico (jacenas) de placa de acero,
que fueron a su vez sostenido por ocho columnas de acero externos creando una unica sala de 5,5 metros de altura, y 36 x 67 metros
de superficie.
A lo largo del proceso constructivo se ven una serie de modificaciones, Mies plantea unas soluciones sumamente“limpias” (proyec-
to basico) que se van“ensuciando”(proyecto de ejecucion). En el Crown Hall no todo es lo que parece, se presentan terminaciones
por ejemplo que parecen estructurales pero solo ocultan la estructura. A su vez presenta un diseño aparentemente normalizado, en
cuanto al uso de piezas de catalogo, dando en algunos casos igual solucion en horizontal y vertical cuando en la practica se utilizan
muchos elementos singulares.
jacena / portico (cubierta plana suspendida)
Las jacenas deben ensancharse en relacion a las
solicitaciones (diferencia con el planteo de diseño
que se ven igual en toda su dimension)
se añaden cordones para arriestrar la estructura en
conjunto con cruzes de san andres (no pensadas
en un principio del proyecto) a fin de rigidizarla
viga estructural y solapa perimetral
La resolucion de las esquinas se materializa con un
perfil de acero estructural que solo es un cerramien-
to, no funciona como estructura.
Agregado durante el proceso de obra para ocultar
ventilaciones que impedian la habilitación
montantes, estructura de carpinteria y parte de la
estructura general en el proceso de obra
soldadura de anclaje
se deben incorporar cruces de san
andres a fin de rigidizar la estructura
montantes estructurales permiten dejar libres las esquinas
aunque se decide materializarlas como si formaran parte de
la estructura
anclajes cubierta
perfil estructural
solapa perimetral que
aparenta ser la estructura
