La Central Hidroeléctrica del Guavio es la segunda central más grande de Colombia con una capacidad de 1213 MW distribuidos en 5 unidades hidroeléctricas. Está ubicada de forma subterránea en Mambita, Cundinamarca. Cuenta con una almenara, un pozo y túneles de carga y fuga, así como una caverna de máquinas y transformadores. Utiliza 5 turbinas Pelton de 230 MW cada una. El documento describe los componentes y procesos técnicos de la central.

1. EQUIPO 1
CUARTO DE MAQUINAS
CENT RAL HIDROE L ÉCT R ICA DE L GUAVIO
GOMEZ MENA DAGOBERTO
GUILLEN DURAN EDITH
SALAS LOPEZ DARWIN
VELAZQUEZ DZIB GUSTAVO

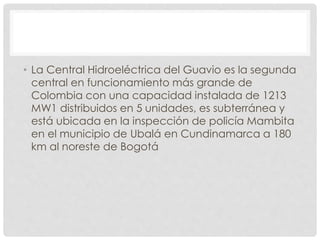

2. • La Central Hidroeléctrica del Guavio es la segunda
central en funcionamiento más grande de
Colombia con una capacidad instalada de 1213
MW1 distribuidos en 5 unidades, es subterránea y
está ubicada en la inspección de policía Mambita
en el municipio de Ubalá en Cundinamarca a 180
km al noreste de Bogotá

3. CASA DE MÁQUINAS
• La casa de máquinas o caverna por su condición
subterránea está ubicada en Mambita (Ubala Zona
B).

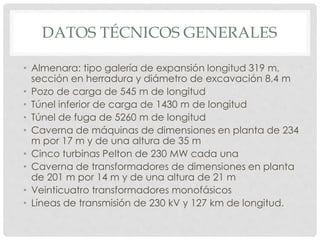

4. DATOS TÉCNICOS GENERALES
• Almenara: tipo galería de expansión longitud 319 m,
sección en herradura y diámetro de excavación 8,4 m
• Pozo de carga de 545 m de longitud
• Túnel inferior de carga de 1430 m de longitud
• Túnel de fuga de 5260 m de longitud
• Caverna de máquinas de dimensiones en planta de 234
m por 17 m y de una altura de 35 m
• Cinco turbinas Pelton de 230 MW cada una
• Caverna de transformadores de dimensiones en planta
de 201 m por 14 m y de una altura de 21 m
• Veinticuatro transformadores monofásicos
• Líneas de transmisión de 230 kV y 127 km de longitud.

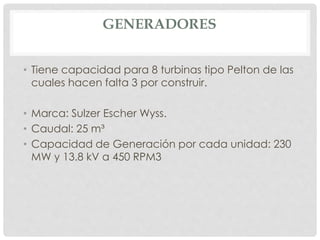

5. GENERADORES
• Tiene capacidad para 8 turbinas tipo Pelton de las
cuales hacen falta 3 por construir.
• Marca: Sulzer Escher Wyss.
• Caudal: 25 m³
• Capacidad de Generación por cada unidad: 230
MW y 13.8 kV a 450 RPM3

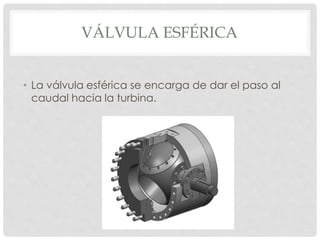

6. VÁLVULA ESFÉRICA
• La válvula esférica se encarga de dar el paso al
caudal hacia la turbina.

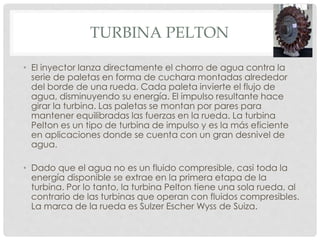

7. TURBINA PELTON
• El inyector lanza directamente el chorro de agua contra la
serie de paletas en forma de cuchara montadas alrededor
del borde de una rueda. Cada paleta invierte el flujo de
agua, disminuyendo su energía. El impulso resultante hace
girar la turbina. Las paletas se montan por pares para
mantener equilibradas las fuerzas en la rueda. La turbina
Pelton es un tipo de turbina de impulso y es la más eficiente
en aplicaciones donde se cuenta con un gran desnivel de
agua.
• Dado que el agua no es un fluido compresible, casi toda la
energía disponible se extrae en la primera etapa de la
turbina. Por lo tanto, la turbina Pelton tiene una sola rueda, al
contrario de las turbinas que operan con fluidos compresibles.
La marca de la rueda es Sulzer Escher Wyss de Suiza.

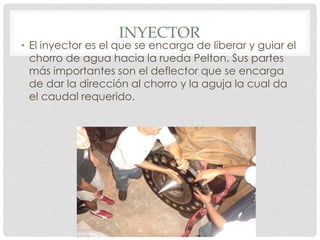

8. INYECTOR
• El inyector es el que se encarga de liberar y guiar el
chorro de agua hacia la rueda Pelton. Sus partes
más importantes son el deflector que se encarga
de dar la dirección al chorro y la aguja la cual da
el caudal requerido.

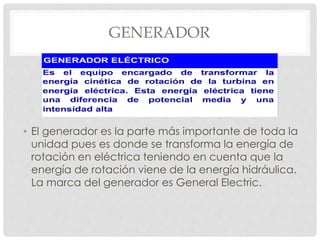

9. GENERADOR
• El generador es la parte más importante de toda la
unidad pues es donde se transforma la energía de
rotación en eléctrica teniendo en cuenta que la
energía de rotación viene de la energía hidráulica.
La marca del generador es General Electric.

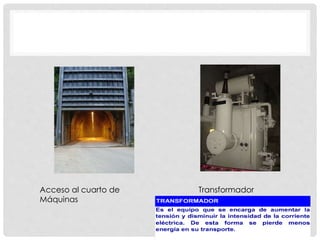

10. Acceso al cuarto de
Máquinas
Transformador

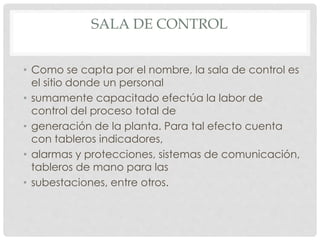

11. SALA DE CONTROL
• Como se capta por el nombre, la sala de control es
el sitio donde un personal
• sumamente capacitado efectúa la labor de
control del proceso total de
• generación de la planta. Para tal efecto cuenta
con tableros indicadores,
• alarmas y protecciones, sistemas de comunicación,
tableros de mano para las
• subestaciones, entre otros.

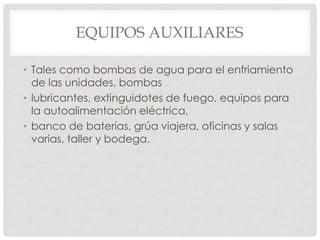

12. EQUIPOS AUXILIARES
• Tales como bombas de agua para el enfriamiento
de las unidades, bombas
• lubricantes, extinguidotes de fuego, equipos para
la autoalimentación eléctrica,
• banco de baterías, grúa viajera, oficinas y salas
varias, taller y bodega.
