Patrones de diseño (ARQUITECTURA) Y Caso Análogo.

1. PATRONES DE DISEÑO
Maritza Santana Sandoval

2. ESTACIONAMIENTO

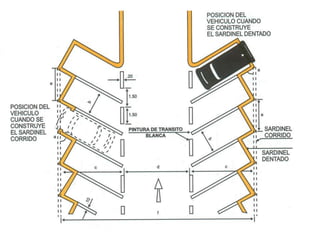

AUTOS CHICOS

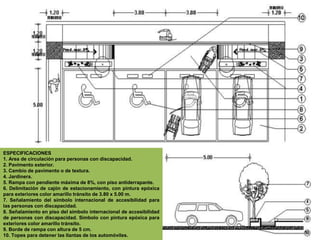

4. ESPECIFICACIONES
1. Area de circulación para personas con discapacidad.
2. Pavimento exterior.
3. Cambio de pavimento o de textura.
4. Jardinera.
5. Rampa con pendiente máxima de 8%, con piso antiderrapante.
6. Delimitación de cajón de estacionamiento, con pintura epóxica
para exteriores color amarillo tránsito de 3.80 x 5.00 m.
7. Señalamiento del símbolo internacional de accesibilidad para
las personas con discapacidad.
8. Señalamiento en piso del símbolo internacional de accesibilidad
de personas con discapacidad. Símbolo con pintura epóxica para
exteriores color amarillo tránsito.
9. Borde de rampa con altura de 5 cm.
10. Topes para detener las llantas de los automóviles.

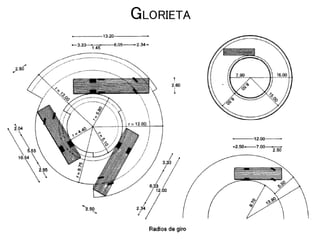

9. GLORIETA

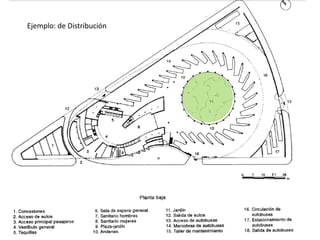

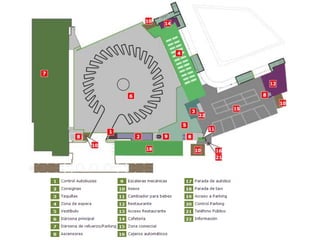

11. Ejemplo: de Distribución

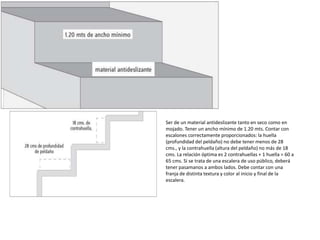

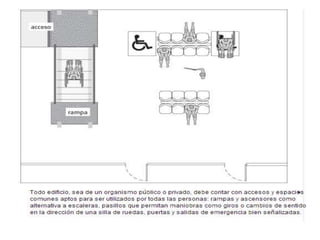

13. RECEPCION

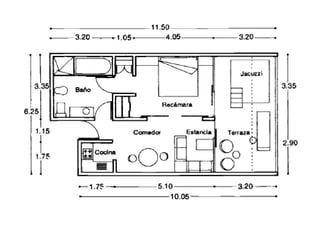

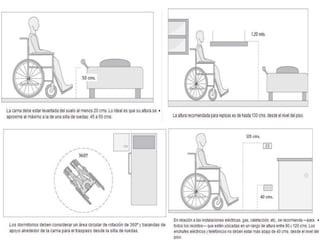

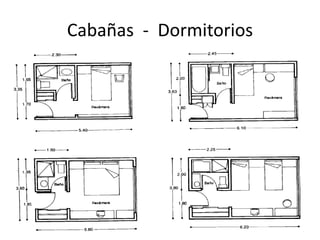

15. Cabañas - Dormitorios

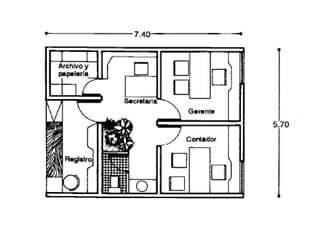

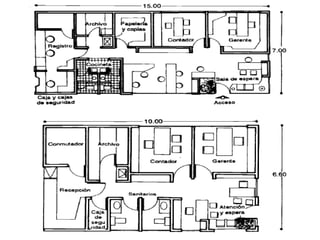

22. ADMINISTRACION

23. Ser de un material antideslizante tanto en seco como en
mojado. Tener un ancho mínimo de 1.20 mts. Contar con
escalones correctamente proporcionados: la huella
(profundidad del peldaño) no debe tener menos de 28
cms., y la contrahuella (altura del peldaño) no más de 18
cms. La relación óptima es 2 contrahuellas + 1 huella = 60 a
65 cms. Si se trata de una escalera de uso público, deberá
tener pasamanos a ambos lados. Debe contar con una
franja de distinta textura y color al inicio y final de la
escalera.

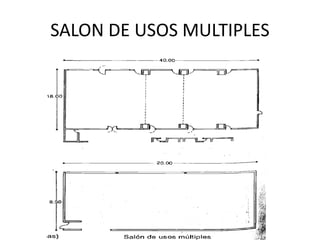

26. SALON DE USOS MULTIPLES

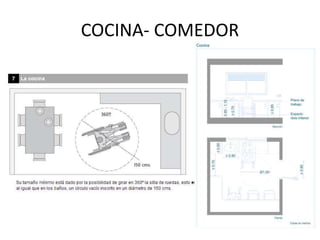

27. COCINA- COMEDOR

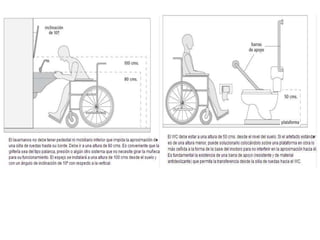

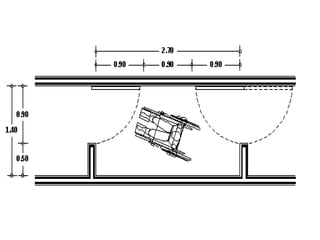

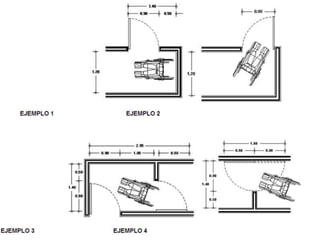

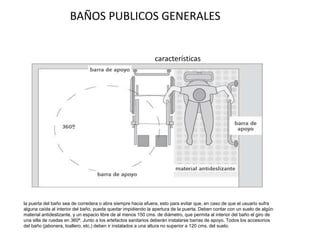

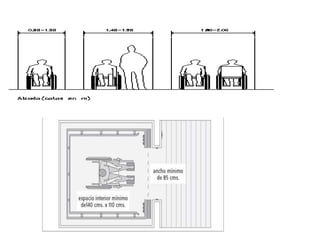

28. BAÑOS PUBLICOS GENERALES
características
la puerta del baño sea de corredera o abra siempre hacia afuera, esto para evitar que, en caso de que el usuario sufra
alguna caída al interior del baño, pueda quedar impidiendo la apertura de la puerta. Deben contar con un suelo de algún
material antideslizante, y un espacio libre de al menos 150 cms. de diámetro, que permita al interior del baño el giro de
una silla de ruedas en 360º. Junto a los artefactos sanitarios deberán instalarse barras de apoyo. Todos los accesorios
del baño (jabonera, toallero, etc.) deben ir instalados a una altura no superior a 120 cms. del suelo.

31. VIVERO

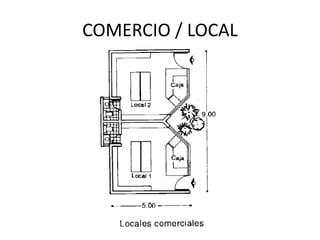

32. COMERCIO / LOCAL

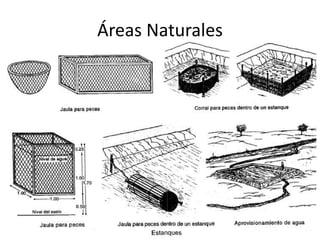

33. Áreas Naturales

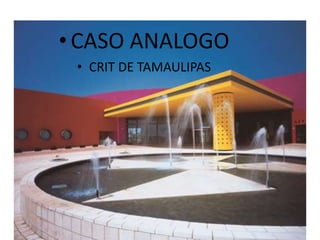

34. • CASO ANALOGO
• CRIT DE TAMAULIPAS

35. Seccionado por cuatro
edificios unidos.

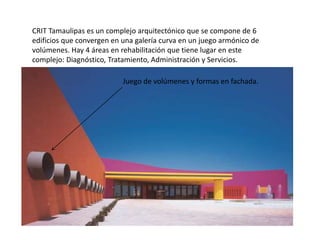

36. CRIT Tamaulipas es un complejo arquitectónico que se compone de 6
edificios que convergen en una galería curva en un juego armónico de
volúmenes. Hay 4 áreas en rehabilitación que tiene lugar en este
complejo: Diagnóstico, Tratamiento, Administración y Servicios.
Juego de volúmenes y formas en fachada.

37. “ esta pensado para que sea parte del tratamiento de los niños; la idea de los colores
esta enfocada a mantener su atención y formar parte de los juegos. El integrar formas
geométricas a la estructura es también fomentar su aprendizaje. En el diseño resalta el
uso de luz natural, lo cual lo convierte también en sustentable, estamos preocupados
por hacer edificios eficientes con materiales sencillos que generen menos gastos”.

38. El equipo de profesionales de Sordo Madaleno Arquitectos buscó crear un concepto donde los
niños puedan interactuar, ser libres y desarrollar otras habilidades sin ser afectados por sus
discapacidades. El CRIT Tamaulipas se caracteriza por sus salas amplias y la diversidad de
colores, en donde la interpretación de los infantes los lleva a relacionarse con los juguetes
mexicanos, logrando así que el edificio se vuelva parte de la terapia.
Se puede apreciar aplicación de plafones con juego de volúmenes y mobiliario practico y
funcional siendo de plástico.

39. La estructura de la obra se caracteriza por la utilización de materiales locales y
sistemas naturales como la ventilación cruzada, que reduce costos y permite la
sustentabilidad del edificio.

40. El uso del color es una parte central en la realización arquitectónica, pues con él se
busca crear un ambiente lúdico en donde el niño olvide sus problemas físicos y
participe activamente en su rehabilitación. Un respaldo muy importante en este
sentido es el complemento que significa la luz, que amplía los espacios y brinda
seguridad a quienes circulan por el edificio.

41. Estructura
metálica
Aplicación de Arquitectura textil que refleja
un ambiente libre dando sombra y asu vez
permitiendo la ventilación.
permite por sus formas crear un ambiente libre, en el cual la iluminación y ventilación
natural es parte de una escencia única del proyecto en el cual aprovecha el medio ambiente.
