1. CENTRALES HIDRÁULICAS VENEZOLANAS
REPUBLICA BOLIVARIANA DE VENEZUELA.
INSTITUTO UNIVERSITARIO DE TECNOLOGIA ``ANTONIO
JOSE DE SUCRE``.
EXTENSSION MERIDA.
CATEDRA: HIDRAULICA.
ALUMNA:
AINOHA GUERRERO.
20.431.641.
CONSTRUCCION CIVIL.

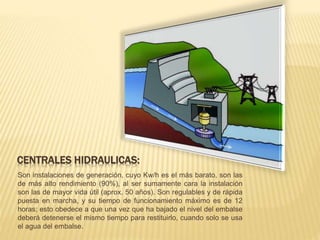

2. CENTRALES HIDRAULICAS:
Son instalaciones de generación, cuyo Kw/h es el más barato, son las
de más alto rendimiento (90%), al ser sumamente cara la instalación
son las de mayor vida útil (aprox. 50 años). Son regulables y de rápida
puesta en marcha, y su tiempo de funcionamiento máximo es de 12
horas; esto obedece a que una vez que ha bajado el nivel del embalse
deberá detenerse el mismo tiempo para restituirlo, cuando solo se usa
el agua del embalse.

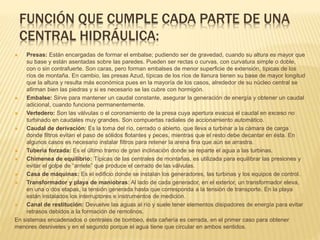

3. FUNCIÓN QUE CUMPLE CADA PARTE DE UNA
CENTRAL HIDRÁULICA:
 Presas: Están encargadas de formar el embalse; pudiendo ser de gravedad, cuando su altura es mayor que
su base y están asentadas sobre las paredes. Pueden ser rectas o curvas, con curvatura simple o doble,
con o sin contrafuerte. Son caras, pero forman embalses de menor superficie de extensión, típicas de los
ríos de montaña. En cambio, las presas Azud, típicas de los ríos de llanura tienen su base de mayor longitud
que la altura y resulta más económica pues en la mayoría de los casos, alrededor de su núcleo central se
afirman bien las piedras y si es necesario se las cubre con hormigón.
 Embalse: Sirve para mantener un caudal constante, asegurar la generación de energía y obtener un caudal
adicional, cuando funciona permanentemente.
 Vertedero: Son las válvulas o el coronamiento de la presa cuya apertura evacua el caudal en exceso no
turbinado en caudales muy grandes. Son compuertas radiales de accionamiento automático.
 Caudal de derivación: Es la toma del río, cerrado o abierto, que lleva a turbinar a la cámara de carga
donde filtros evitan el paso de sólidos flotantes y peces, mientras que el resto debe decantar en ésta. En
algunos casos es necesario instalar filtros para retener la arena fina que aún se arrastra.
 Tubería forzada: Es el último tramo de gran inclinación donde se reparte el agua a las turbinas.
 Chimenea de equilibrio: Típicas de las centrales de montañas, es utilizada para equilibrar las presiones y
evitar el golpe de “arriete” que produce el cerrado de las válvulas.
 Casa de máquinas: Es el edificio donde se instalan los generadores, las turbinas y los equipos de control.
 Transformador y playa de maniobras: Al lado de cada generador, en el exterior, un transformador eleva,
en una o dos etapas, la tensión generada hasta que corresponda a la tensión de transporte. En la playa
están instalados los interruptores e instrumentos de medición.
 Canal de restitución: Devuelve las aguas al río y suele tener elementos disipadores de energía para evitar
retrasos debidos a la formación de remolinos.
En sistemas encadenados o centrales de bombeo, ésta cañería es cerrada, en el primer caso para obtener
menores desniveles y en el segundo porque el agua tiene que circular en ambos sentidos.

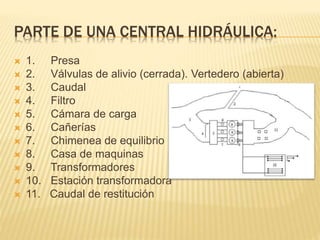

4. PARTE DE UNA CENTRAL HIDRÁULICA:
 1. Presa
 2. Válvulas de alivio (cerrada). Vertedero (abierta)
 3. Caudal
 4. Filtro
 5. Cámara de carga
 6. Cañerías
 7. Chimenea de equilibrio
 8. Casa de maquinas
 9. Transformadores
 10. Estación transformadora
 11. Caudal de restitución

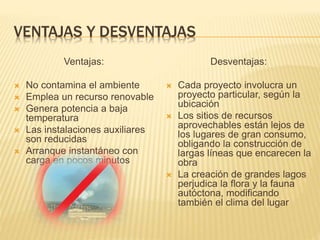

5. VENTAJAS Y DESVENTAJAS
Ventajas:
 No contamina el ambiente
 Emplea un recurso renovable
 Genera potencia a baja
temperatura
 Las instalaciones auxiliares
son reducidas
 Arranque instantáneo con
carga en pocos minutos
Desventajas:
 Cada proyecto involucra un
proyecto particular, según la
ubicación
 Los sitios de recursos
aprovechables están lejos de
los lugares de gran consumo,
obligando la construcción de
largas líneas que encarecen la
obra
 La creación de grandes lagos
perjudica la flora y la fauna
autóctona, modificando
también el clima del lugar

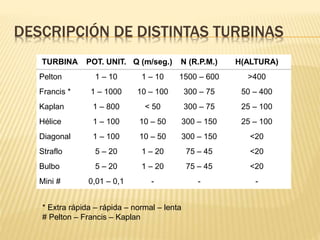

6. DESCRIPCIÓN DE DISTINTAS TURBINAS
TURBINA POT. UNIT. Q (m/seg.) N (R.P.M.) H(ALTURA)
Pelton 1 – 10 1 – 10 1500 – 600 >400
Francis * 1 – 1000 10 – 100 300 – 75 50 – 400
Kaplan 1 – 800 < 50 300 – 75 25 – 100
Hélice 1 – 100 10 – 50 300 – 150 25 – 100
Diagonal 1 – 100 10 – 50 300 – 150 <20
Straflo 5 – 20 1 – 20 75 – 45 <20
Bulbo 5 – 20 1 – 20 75 – 45 <20
Mini # 0,01 – 0,1 - - -
* Extra rápida – rápida – normal – lenta
# Pelton – Francis – Kaplan

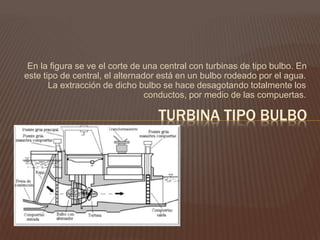

7. En la figura se ve el corte de una central con turbinas de tipo bulbo. En
este tipo de central, el alternador está en un bulbo rodeado por el agua.
La extracción de dicho bulbo se hace desagotando totalmente los
conductos, por medio de las compuertas.
TURBINA TIPO BULBO

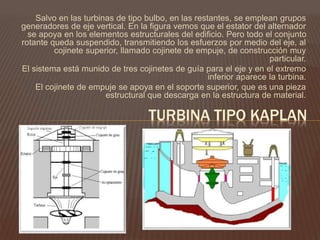

8. Salvo en las turbinas de tipo bulbo, en las restantes, se emplean grupos
generadores de eje vertical. En la figura vemos que el estator del alternador
se apoya en los elementos estructurales del edificio. Pero todo el conjunto
rotante queda suspendido, transmitiendo los esfuerzos por medio del eje, al
cojinete superior, llamado cojinete de empuje, de construcción muy
particular.
El sistema está munido de tres cojinetes de guía para el eje y en el extremo
inferior aparece la turbina.
El cojinete de empuje se apoya en el soporte superior, que es una pieza
estructural que descarga en la estructura de material.
TURBINA TIPO KAPLAN

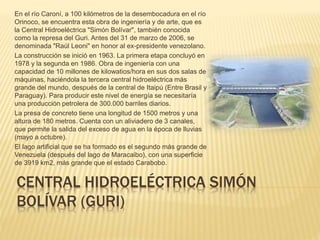

9. CENTRAL HIDROELÉCTRICA SIMÓN
BOLÍVAR (GURI)
En el río Caroní, a 100 kilómetros de la desembocadura en el río
Orinoco, se encuentra esta obra de ingeniería y de arte, que es
la Central Hidroeléctrica "Simón Bolívar", también conocida
como la represa del Guri. Antes del 31 de marzo de 2006, se
denominada "Raúl Leoni" en honor al ex-presidente venezolano.
La construcción se inició en 1963. La primera etapa concluyó en
1978 y la segunda en 1986. Obra de ingeniería con una
capacidad de 10 millones de kilowatios/hora en sus dos salas de
máquinas, haciéndola la tercera central hidroeléctrica más
grande del mundo, después de la central de Itaipú (Entre Brasil y
Paraguay). Para producir este nivel de energía se necesitaría
una producción petrolera de 300.000 barriles diarios.
La presa de concreto tiene una longitud de 1500 metros y una
altura de 180 metros. Cuenta con un aliviadero de 3 canales,
que permite la salida del exceso de agua en la época de lluvias
(mayo a octubre).
El lago artificial que se ha formado es el segundo más grande de
Venezuela (después del lago de Maracaibo), con una superficie
de 3919 km2, más grande que el estado Carabobo.

10. CENTRAL HIDROELÉCTRICA ANTONIO JOSÉ DE
SUCRE:
Está ubicada en Macagua , fue la primera planta construida en los
llamados saltos inferiores del río Caroní, localizada a 10 kilómetros
de su desembocadura en el río Orinoco, en Ciudad Guayana,
estado Bolívar. Fue construida en el período 1956 – 1961, con una
capacidad instalada total de 372 MW. Inaugurada en enero de
1.997, permitio aumentar la generación firme de CVG EDELCA en
13.200 GWh; el flujo de agua turbinado por esta central
hidroeléctrica en su Casa de Máquinas III alimenta el Parque La
Llovizna, localizado aguas abajo de la Planta.

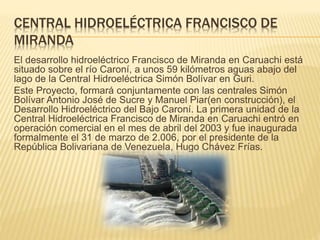

11. CENTRAL HIDROELÉCTRICA FRANCISCO DE
MIRANDA
El desarrollo hidroeléctrico Francisco de Miranda en Caruachi está
situado sobre el río Caroní, a unos 59 kilómetros aguas abajo del
lago de la Central Hidroeléctrica Simón Bolívar en Guri.
Este Proyecto, formará conjuntamente con las centrales Simón
Bolívar Antonio José de Sucre y Manuel Piar(en construcción), el
Desarrollo Hidroeléctrico del Bajo Caroní. La primera unidad de la
Central Hidroeléctrica Francisco de Miranda en Caruachi entró en
operación comercial en el mes de abril del 2003 y fue inaugurada
formalmente el 31 de marzo de 2.006, por el presidente de la
República Bolivariana de Venezuela, Hugo Chávez Frías.
