1. SISTEMA GPS

2. SISTEMAS GPS
El Sistema G.P.S. fue concebido desde el
inicio como un proyecto Militar, desarrollado
por el departamento de defensa de los EE.UU.

3. - GPS hace posible la determinación de
posiciones precisas, velocidades y tiempo.
- La señal GPS es resistente a interferencias.
- GPS provee cobertura continua en todo el
mundo y bajo cualquier condición
meteorológica.
- La utilización de la señal de GPS es gratuita,
hoy en día.
Sistema Global de Posicionamiento (GPS)

4. CLASES DE LEVANTAMIENTOS
Topográficos
Geodésicos
Superficie plana
Superficie curva

5. EXACTITUD Y PRECISIÓN
Exactitud
Grado de perfección obtenido en las mediciones.
Denota qué tan cerca una medida está de su
valor verdadero.

6. EXACTITUD Y PRECISIÓN
Precisión
Grado de refinamiento con el cual una medida es
realizada

7. EL NUEVO SERVICIO PUBLICO
- Son suficientemente pequeños y baratos los receptores GPS (GARMIN
12)
- Este nuevo sistema será tan básico como el teléfono
- APLICACIONES:
* Los Vehículos de reparto podrán llegar con exactitud a sus destinos.
* Los Vehículos de emergencia ambulancia y patrulleros
llegarán de inmediato.
* Carros con mapas electrónicos que nos mostrarán como Llegar
rapidamente a nuestro destino.
* Localizar un vehículo robado en el instante.
* Localizar un buen restaurante de nuestro agrado.

8. GEODESIA
Medición y representación de la Tierra,
incluyendo su campo de gravedad terrestre, en
un espacio tridimensional variante con el tiempo
(Association Comittee on Geodesy and
Geophysics, 1973)

9. a = semieje mayor
b = semieje menor
f = achatamiento
PP’ = eje de revolución
Semi
eje
menor
b
Semi eje Mayor
a
f = a - b
a
p
p’
ELIPSOIDE

10. El circulo f=0
f=1/50
Polo Sur
f=1/5
f=1/2
Polo Norte CONCEPTO DE ACHATAMIENTO
El achatamiento
terrestre es de 1/300
aproximadamente

11. 2
2
2
2
a
b
a
e
-
=
a
b
a
f
-
=
Achatamiento
Excentricidad
PARAMETROS DE LA ELIPSE

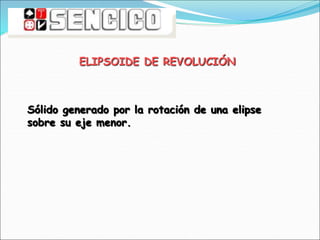

12. ELIPSOIDE DE REVOLUCIÓN
Sólido generado por la rotación de una elipse
sobre su eje menor.

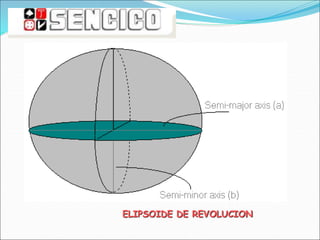

13. ELIPSOIDE DE REVOLUCION

14. • Elipsoide Internacional:
Provisional Canoas 56.
a = 6’378,388.0000
f = 1297
• Elipsoide WGS 84 :
a = 6’378,137.0000
f = 1298.26
SISTEMAS GPS

15. NOMBRE a (en mts) f REGION
Airy (1830) 6376563,40 1/299.3 Gran Bretaña
Bessel (1841) 6377397,16 1/299.15 Japón
Clarke (1866) 6378206,40 1/295.0 Norteamérica
Clarke (1880) 6378249,15 1/293.5 Francia,
Africa
Everest (1830) 6377276,35 1/300.8 India
Internacional
(1924)
6378388,00 1/297.0 Europa,
Suramérica
Krassovsky (1940) 6378245,00 1/298.3 Rusia
ELIPSOIDE MAS COMUNES

16. GEOIDE
Superficie irregular de la tierra, que no posee
representación matemática pero es la superficie
equipotencial en el nivel medio del mar, lo cual
significa que en cualquier punto, el geoide es
perpendicular a al dirección de la gravedad.

17. CONCEPTO DE POSICIONAMIENTO
Determinación de posiciones de objetos
estacionarios o móviles
(Vaniceck y Krakiwsky, 1986).

18. CONCEPTO DE POSICIONAMIENTO
Con respecto a:
• un Sistema de coordenadas
• a un punto
• dentro del contexto de varios puntos

19. POSICIONAMIENTO DE PUNTOS
• Posicionamiento de punto
• Posicionamiento relativo o diferencial

20. Ri
C
rj
ej
i
j
i
POSICIONAMIENTO DE UN PUNTO
MEDIDA
DADO
POR HALLAR
j
i
j
i
j
e
r
R 
-
=
1

21. 1
1

P1 P2
S1
S2 S3
S4
S5
4
1

5
2

R12
POSICIONAMIENTO SATELITAL
RELATIVO

22. POSICIONAMIENTO DE PUNTOS
• Posicionamiento estático
• Posicionamiento cinemático

23. P3
R34
P4
P7
P6
P2
P1
P5
R37
R47
R67
R64
R56
R54
R25
R15
R12
R24
R23
RED DE PUNTOS

24. C
P1
R1
R21
P2
21
1
ERROR RELATIVO
Error relativo
en posición
de punto
Error relativo en posición relativa
1
1
R

21
21
R



25. Perpendicular al geoide
Deflexión de la vertical
Perpendicular al elipsoide
Ondulación
geoidal
Elipsoide
Geoide
Superficie terrestre
SUPERFICIES DE REFERENCIA

26. SISTEMA DE COORDENADAS

27. RELACION ENTRE ALTURAS
h = altura elipsoidal o geométrica
H = altura geoidal u ortométrica
N = ondulación o separación geoidal
ALTURA GEOIDAL
(N)
ELEVACION
(H)
ALTURA ELIPSOIDAL
(h)
ELIPSOIDE
TOPOGRAFIA
h = H + N

28. DATUM
Cantidad numérica o geométrica, o serie
de tales cantidades, que sirven de
referencia o base para otras cantidades.
Punto fundamental en que la normal al
geoide coincide con la normal al elipsoide.

29. GPS
SISTEMA GLOBAL DE POSICIONAMIENTO POR SATELITE

30. Segmento de Control
Segmento del Usuario
Segmento del Espacio
COMPONENTES DEL GPS

31. Segmento Espacial
- Sistema completo: 28 Satélites NAVSTAR.
Actualmente operan 32 satélites. GLONASS
(Ruso) GALILEO (Com. Europea)
- 6 Planos orbitales con inclinación de 55 grados.
- Períodos orbitales de 11h 58m (la misma
distribución geométrica de satélites se repite a
diario con un adelanto de casi 4 minutos por día).
- Orbitas de 20051 kilómetros de altura.
- Los satélites son identificados por número de
acuerdo a su orden de lanzamiento (SV - satellite
vehicle) o según sus códigos de ruido pseudo
aleatorio (PRN- Pseudo-Random Noise).

32. - Los satélites GPS reciben y almacenan los parámetros
orbitales transmitidos por la estación de control.
- Los satélites GPS transmiten la información necesaria para que
el usuario determine sus órbitas (ALMANAQUE, EFEMERIDES
TRANSMITIDAS).
- Estos satélites poseen 2 relojes atómicos de Rubidio y 2 de
Cesio.
- Sus fuentes de poder son paneles solares que están siempre
orientados perpendiculares al sol.
- Costo de cada satélite: de 53 millones (Bloque II y II A,
Rockwell) a 30 millones(Bloque II R, Martin Marietta).
Segmento Espacial (cont.)

33. - Cinco estaciones de seguimiento ubicadas
alrededor del mundo siguen a cada uno de los
satélites. Los datos resultantes son remitidos y
procesados por la Estación de Control Maestro
(Falcon AFB, Colorado Spring, US).
- La estación maestra también utiliza datos del NIMA
(Ex-Defense Mapping Agency) y del USNO (US Naval
Observatory).
- La estación maestra genera los mensajes de
navegación y los envía a los satélites. Esta estación
también puede maniobrar los satélites.
Segmento de Control

34. SISTEMAS G.P.S
ESTACIONES DE CONTROL
`
ESTACIONES DMA
ESTACIONES DE RASTREO DE LA FUERZA AEREA
COLORADO
SPRINGS
HAWAI
ASCENSION DIEGO
GARCIA
ECUADOR
ARGENTINA
INGLATERRA
BAHRAM
AUSTRALIA

35. 6
4
3
El sistema se basa en la
triangulación con los satéli-
tes. La geometría de éstos
se expresa en DOP.
1
Para la triangulación
los GPS miden la dis-
tancia usando la veloci-
dad de la luz.
2
Para medir la distancia se
necesitan relojes precisos
y cuatro satélites
Una vez medida la
distancia, es necesario
saber la posición de los
Satélites
5
Corrección de
los errores
atmosféricos
Post-proceso.
COMO FUNCIONAN LOS GPS?

36. POBRE GEOMETRIA
Satélites Encima
del Receptor.
BUENA GEOMETRIA
Caso Ideal : un satélite en el vertical y
3 en el horizonte a 120 grados
desde el azimuth.
Precisión de la Posición = DOP x Precisión de la Medición
SISTEMAS G.P.S
Dilucion de Precisión

37. DOP's
• Los diferentes valores reflejados en los DOPs
especifican los efectos sobre la geometría satelital
para la capacidad de resolver la posición y el
tiempo.
• Así mismo también son considerados como la
“Fuerza de la Figura Geométrica” en las
mediciones geodésicas.
• GDOP = Precisión en posición 3D y tiempo.
PDOP = Precisión en posición 3D.
HDOP = Precisión en Posición 2D.
VDOP = Precisión en el componente vertical.
TDOP = Precisión en tiempo.
G
P T
H V

38. Como se obtiene la posición de un
punto con GPS ?
S1 = (XS1,YS1,ZS1)t
S2 = (XS2,YS2,ZS2)t
S3 = (XS3,YS3,ZS3)t
S4 = (XS4,YS4,ZS4)t
Est. = (XE,YE,ZE)
(RSi
E)2 = (XSi-XE)2+(YSi-YE)2+(ZSi-ZE)2

39. Standard Positioning Service -SPS
(C/A-Code) - GPS Autonomo
<30 m

40. Receptores para Mapeo-DGPS
<2m
Estación Base

41. Receptores de Mapeo de Alta
Calidad-DGPS
<1m
Estación Base

42. Real-Time Kinematic Surveying
<1cm
Estación Base RTK

43. GPS para Geodesia
<1/2 cm
Estación Base

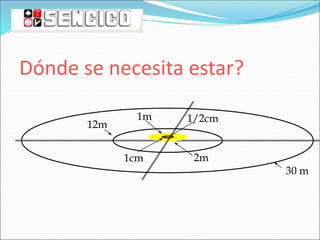

44. Dónde se necesita estar?
30 m
2m
1m
12m
1/2cm
1cm

45. Tiempo Real o Postproceso?
50 m
2m
1m
12m
1/2cm
1cm

46. Diversos Requerimientos de
Precision
GPS con Fase de Codigo
 40 m - Navegacion en el mar
 10 m - Navegacion a secciones
 2 m - Captura rural de datos
GIS
 1 m - Captura urbana de
datos GIS
GPS con Fase Portadora
 1 cm - Replanteo
 1/2 cm - Puntos de Control

47. Corrección Diferencial
Postproceso:
 Software de Post-
Proceso
 No se requieren radios
Tiempo Real
 Coordenada precisa en
campo
 Enlace de Radio

48. Tiempo Real
Cm N 37° 23’ 27.2258
W 122° 02’ 15.1553
Radio Enlace
Base

49. Post-Proceso
Receptor Base
x,y,z conocidos Receptor portátil

50. +
Corrección Diferencial
 Capture datos en un
lugar - determine
errores
 Cada error se marca de
acuerdo con el tiempo
GPS.
Base
Tiempo, t
t+1
.
+
+
+
+
+
+ +

51. Corrección Diferencial
 El móvil incurre en los
mismos errores
 Aplique el error de la
Base en la dirección
opuesta
+
Móvil
Tiempo, t
t+1
?
+
+
+
+
+
+ +

52. Post-Proceso
N 37° 23’ 27.2258
W 122° 02’ 15.1553
Equipo Base
Equipo Móvil

53. Se Pueden Conseguir Distintas
Precisiones
Depende de lo Siguiente
 Tipo de receptor
 Posicion relativa de los
satelites
 Tiempo de mediciones
 Uso de GPS Diferencial

54. Sistemas de Coordenadas
Pueden ser expresadas
de muchas formas
 Lat, Long, Altura sobre
el elipsoide (LLH,
WGS-84)
 Este, Norte, Altura
sobre el nivel del mar
(NEE, ENE, XYZ)

55. MEDICIONES GPS
• Planeamiento
• Reconocimiento de Campo
• Trabajo de Campo
(Observación)
• Procesamiento de Datos
- Proceso
- Ajuste
- Transformación

56. FRECUENCIA CON QUE SE USA
CADA METODO
PSEUDO-CINEMATICO
10 %
CINEMATICO
10 %
ESTATICO
70 %
TIEMPO REAL
3 %
DIFERENCIAL.
7 %

57. ERRORES DE CAMPO CON G.P.S
EQUIVOCACION
LA ALTURA
50%
MALA OCUPACION
15%
TRIBACHS
DESCALIBRADO
25%
MAL NOMBRE
DE LA ESTACION
10%

58. Tipos de GPS
Navegadores :
Características :
• Error en distancias 15 – 50 m. diametro. (< 15 m.Hoy)
• Escalas de Trabajos : 1/50,000 – 1/100,000
• Almacenan 1024 – 2048 Ptos.
• Software Map Source
• Captación de 8 Satelites Maximo

59. Geográficos :
Características :
• Error 1 – 5 m. (<1 m. Hoy)
• Se trabaja en pareja Un Rover y Una Base
• Almacena 4000 puntos ( 2 MB)
• Utiliza Software Turbo G1
• Captación Maxima de 8 Canales
• Escala de trabajo 1/5,000 – 1/25,000

60. Geodésicos :
GP-SX1 Caracteristicas :
• Error en el Vertical 5mm + 1ppm por la longitud de la
Base (Estatico) <10 Km
• Errorr en la Horizontal 10 mm + 2 ppm por la longitud de
la Base (Estatico)
• Error en el Vertical 40 mm + 2 ppm por la longitud de la
Base (Stop & Go)
• Error en la Horizontal 20 mm + 2 ppm por la longitud de
la Base (Stop & Go)
• Memoria Interna de 1MB
• Utiliza 2 Baterias duración mayor a 64 Horas
• Escalas que se trabaja 1/500 – 1/1000
• Utiliza un Software de procesar datos TGPSX1

61. GP-DX1
Caracteristicas :
• Error en el Vertical 5mm + 1ppm por la
longitud de la Base (Estatico)
• Error en la Horizontal 10 mm + 1 ppm por la
longitud de la Base (Estatico)
• Error en el Vertical 10 mm + 2 ppm por la
longitud de la Base (Stop & Go)
• Error en la Horizontal 20 mm + 1 ppm por la
longitud de la Base (Stop & Go)
• Error en la Vertical 30 mm + 2 ppm por la
longitud de la Base (Tiempo Real)
• Error en la Horizontal 50 mm + 2 pmm por la
longitud de la Base
• Memoria Interna de 4 MB
• Utiliza 2 Baterias duración mayor a 120Horas

62. GPS 12 - GARMIN
NAVEGACION (IR A...)
ENCENDIDO Y APAGADO
3 SEGUNDOS, LUZ
RETORNA UNA PAGINA
ANTENA INTERNA 12
CANALES – 8 SATELITES
AVANSAR PAGINA
CAPTURA PUNTOS EN
CUALQUIER PAGINA
CONFIRMA LOS DATOS
PATALLA LIQUIDA LCD
CURSOR DE OPERACION

63. PANTALLAS
5 Páginas primarias de información utilizadas por el GPS 12

64. M
PANTALLA
INFORMACION SATELITAL
Controla la Recepción
y la fuerza de la Señal
Números de los Satélites
posicion en el espacio
Estado de
la Bateria
Precisión
Horizontal
Campo de
Estado

65. PANTALLA
POSICION SATELITAL
Posición en coordenadas
Norte y Este, o Latitudes y
Longitudes
Distancia Vertical con respecto
al nivel del mar
Brujula mientras avanza
Velocidad de navegacion
M
Marcador Numérico de la
brujula
Distancia Total recorrida
desde el Reset
Reloj de 12/24 Horas del
lugar de posición

66. PANTALLA
MAPA
Icono en forma de
diamantemuestra nuestra
posicion actual
Campos de Pan y Opciones
Zoom desde 0.3 Km a 800 Km
Distancia a un punto
Contexto del Punto hasta
6 Caracteres
Simbología de los puntos
Marcador numerico de la
Brujula
Orientacion relativa a la
tierra (Rumbo)
Velocidad en Km/h

67. ETE : 20:05
PANTALLA
DE NAVEGACION O COMPAS
Puntero indicador hacia el
punto
Punto de Destino
Distancia al punto de
destino
Brujula grafica de avance
Tiempo estimado de
llegada al punto
Rumbo hacia el punto
Velocidad en Km/h
Orientacion relativa a la
Tierra

68. ETE :
20:05
PANTALLA
DE NAVEGACION AUTOPISTA
Punto de destino
Velocidad de Avance
Distancia al punto de
destino
Autopista grafica de avance
Tiempo estimado de
llegada al punto
Rumbo hacia el punto
Posicion actual
Ancho de pista o rango de
navegación

69. PANTALLA
CONFIGURACION
Determinar un puntos,
borrar o nuevo
Renombrar un
punto
Menú principal

70. PANTALLA
CONFIGURACION
Determinación de
Rutas
Simbología de
identificación del punto
Puntos más
cercanos

71. PANTALLA
CONFIGURACION
Sistema
Cálculo de Distancia y
Sol
Menú Ajustes

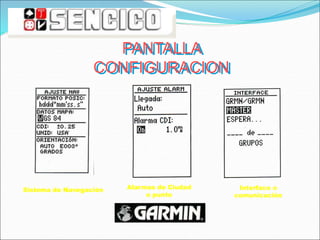

72. PANTALLA
CONFIGURACION
Interface o
comunicación
Sistema de Navegación Alarmas de Ciudad
o punto

73. CARACTERÍSTICAS DE LAS COORDENADAS UTM Y DESCRIPCION
DE ESTE TIPO DE COORDENADAS
 Se tiene una representación de las 60 zonas UTM de la
Tierra. Dibujo realizado por Peter H. Dana, de la
Universidad de Texas. Es importante destacar aquí que
a las zonas, también se les llama husos. Por lo que
podemos decir que la Tierra esta dividida en 60 husos, y
podemos hablar del huso 30, del huso 31, etc.
 Cada zona UTM está dividida en 20 bandas (desde la
C hasta la X)
 Las bandas C a M están en el hemisferiosur

74. CARACTERÍSTICAS DE LAS COORDENADAS UTM Y DESCRIPCION
DE ESTE TIPO DE COORDENADAS
 Las bandas N a X están en el hemisferio norte.
 Una regla útil es acordarse de que cualquier banda que esté por
encima de N (de norte) está en el hemisferio norte.
 Las primeras 19 bandas (C a W) están separadas o tienen una altura
de 8° cada una. La banda 20 o X tiene una altura de 12°
 España está incluida en las zonas/husos 28 (Islas Canarias), 29
(Galicia), 30 (Centro de España y España occidental), y 31 (España
oriental e Islas Baleares).
 También quisiera destacar que en el esquema de abajo, y por razones
didácticas y por simplificación, se representa cada

75. RETORNAR

76. DESCRIPCIÓN DE LAS COORDENADAS UTM
 Por definición, cada zona UTM tiene como bordes o tiene como
límites dos meridianos separados 6°.
 Esto crea una relación entre las coordenadas geodésicas angulares
tradicionales (longitud y latitud medida en grados) y las rectangulares
UTM (medidas en metros) y permite el diseño de fórmulas de
conversión entre estos dos tipos de coordenadas.
 La línea central de una zona UTM siempre se hace coincidir con
un meridiano del sistema geodésico tradicional, al que se llama
MERIDIANO CENTRAL. Este meridiano central define el origen de la
zona UTM (ver adelante).
 En realidad, este esquema no está dibujado a escala. La altura de una
zona UTM es 20 veces la distancia cubierta por la escala
horizontal. Se ha dibujado así por razones de espacio.

78. LAS COORDENADAS UTM NO CORRESPONDEN A UN PUNTO,
SINO A UN CUADRADO
 Siempre tendemos a pensar que el valor de una coordenada UTM
corresponde a un punto determinado o a una situación geográfica
discreta.
 Esto no es verdad. Una coordenada UTM siempre corresponde a
un área cuadrada cuyo lado depende del grado de resolución de la
coordenada.
 Cualquier punto comprendido dentro de este cuadrado (a
esa resolución en particular) tiene el mismo valor de
coordenada UTM.
 El valor de referencia definido por la coordenada UTM no está
localizado en el centro del cuadrado, sino en la esquina inferior
IZQUIERDA de dicho cuadrado.

79. LAS COORDENADAS UTM NO CORRESPONDEN A
UN PUNTO, SINO A UN CUADRADO

80. LAS COORDENADAS UTM NO CORRESPONDEN A UN PUNTO,
SINO A UN CUADRADO
 UNA ZONA UTM, SIEMPRE SE LEE DE IZQUIERDA A DERECHA
(para dar el valor del Easting), Y DE ARRIBA A ABAJO (para dar
el valor del Northing). Esto quiere decir:
 Que el valor del Easting corresponde a la distancia hacia el Este
desde la esquina inferior izquierda de la cuadrícula UTM.
 Que el valor de Northing siempre es la distancia hacia el norte al
Ecuador (en el hemisferio norte).
 Mientras mayor sea el número de dígitos que usemos en las
coordenadas, menor sea el área representada.
 Normalmente, el área que registran los GPS coincide con el
valor de un metro cuadrado, ya que usan 6 dígitos para el valor de
Easting y 7 dígitos para el Northing.

83. GARMIN IQUE M5
Se trata de una PDA con PocketPC
que integra un chip y una antena
GPS en la misma carcasa del
equipo, convierte a la línea de
PDA´s iQue de Garmin en una
herramienta multiuso, ya sea en el
coche, oficina o andando, permite
visualizar los mapas a gran escala y
tecnología Bluetooth. Utiliza
cartografía terrestre MapSource
City Select Europa (incluida) y
cartografía náutica MapSource
BlueChart (opcional) de Garmin.

84. GARMIN IQUE M3
Es un navegador de bolsillo fácil de usar,
con un precio muy atractivo, , con un
sistema de iconos muy intuitivo que
permite a sus usuarios seleccionar las
aplicaciones deseadas con un solo dedo.
Es ideal para cualquiera que desee
simplificar su vida con un equipo para
usar en el coche, en la oficina o en casa.
Tiene la capacidad de calcular rutas
automáticamente a cualquier destino, El
conductor verá fácilmente dónde se
encuentran en el mapa electrónico, y
observar arriba la dirección o el punto de
interés y la ruta hacia allí. El altavoz
integrado proporciona mediante voz las
indicaciones giro a giro hacia su destino

85. GPS SYSONCHIP MEMORY 1GB + FUNDA REGALO
Incluye manual en castellano para
configuración con tomtom y mismas
características que el afamado sysonchip
cf plus ii xtrac2 pero además con la
incorporación en su interior de una
memoria de 1 GB.
Características técnicas:
Son impresionantes: Un GPS de 12
canales con bajo consumo, alta
sensibilidad y con solo 40 gramos de
peso!.
Formato: Compact Flash Tipo I
Número de canales: 12
Consumo: 3.3V (Chip SiRF Star IIe/LP)
Dimensiones: 62 * 42,8 * 3,3 mm
Peso: 40 gr

86. AICOM HI-303III SIRF STAR III
Primer GPS en formato Compact Flash con
chipset Sirf Star III. Ideal para funcionar en
condiciones extremas como calles estrechas,
arboledas, cañones, etc. Puede ser usado en
PDA's, Tablet PC, Ordenadores portátiles,
etc. Compatible con todos los programas
que acepten protocolo NMEA como
TomTom y otros.
Características:
Canales: 20
Frecuencia: L1, 1575.42MHz
Arranque en caliente: 8 seg
Arranque en templado: 38 seg
Arranque en frio: 48 seg
Tiempo de readquisición: 100 ms
Precisión: inferior a 3 metros
Altitud máxima: 18,000m
Velocidad máxima: 515m/s

87. GPS HAICOM HI-305N + SLOT SD
El más versatil de los GPS del mercado.
Admite trabajar como GPS Serie o Compact
Flash. Incluye una ranura para una tarjeta
SD, lo que le convierte en un autentico 2 en
1.
De esta manera puede tener sus mapas
directamente en el interior del GPS sin
necesidad de ocupar otro Slot. Indicado
sobre todo para PDA´s que únicamente
cuentan con ranura Compact Flash.
Características:
Dimensiones: 65 x 48 x 25 mm (plegado) 116
x 48 x 22 mm (sin plegar)
Peso aprox: 60 gr
Frecuencia: L1, (1575.42 Mhz).
Recepción (Canales): 12
Encendido en frío: 8 s
Encendido en templado: 38 s
Encendido en caliente: 48 s

88. MODULO GPS NOKIA LD1WS
El módulo GPS de NOKIA se conecta
de forma inalámbrica a un teléfono,
PC o agenda electrónica compatible
mediante la tecnología Bluetooth.
Pequeño y ligero. Conector de antena
externa. Utiliza una batería Nokia
(recargable con cargadores Nokia
compatibles) Compatible con varias
aplicaciones y servicios basados en la
localización. Incluye el Navegador
Móvil Wayfinder.

89. GPS V GARMIN - GPS GARMIN
El *GPS V *GARMIN, fue
proyectado para atender las
funciones del *GPS III *plus y
expandirse en su capacidad,
implementando de más reciente
tecnología de la *Garmin. “”
Incluyen: una exhibición de tela de
la más alta y nueva resolución y
procesador de alta velocidad; lo
que aumenta la capacidad de
cartografía del usuario.
tienen también, la capacidad de
*roteirização: informando la
ciudad o el lugar que desea ir, y él
determina la ruta para llegar hasta
el local, con derecho la alerta
sonoro.

90. GPS GARMIN 76 S MAP ( GPSMAP 76S GARMIN )
Diseñado para suministrar posicionamiento *GPS
usando datos de corrección obtenidos de *WAAS, el
*GPSMAP 76S *GARMIN posee antena embutida
manzana-*helix de alta sensibilidad para recepción
que permite suministrar la posición con un margen
de error inferior la 3 metros. Posee una capacidad
interna de memoria de 24 *megabytes para ser
usada en almacenamiento de informaciones de las
cartas náuticas *Bluechart detallando mapas,
incluyendo cartografía marina.
Este equipamiento posee brújula *eletronica,
*barometro y *altímetro. *Display extra-grande
midiendo 4cm ancho X 5cm de altura que
suministra a los usuarios una visualización clara de
informaciones, el *GPSMAP 76S *GARMIN
continuará trabajando bien aún si es sumergido en
agua. Mucho más sorprendente: este aparato irá a
flotar si por accidentalmente caerse en la agua!

91. GPS GARMIN - GPSMAP 76CS
El modelo de *GPS *GPSMAP 76*CS
*Garmin, es el más completo de la
línea 76, el *GPSMAP 76*CS , tiene
censores que atribuye al *GPS mayor
precisión en la brújula y en la altitud,
funcionando sin la adquisición de
satélites. receptores con
microprocesadores más poderosos,
esas unidades irán a dar una fijación
de punto más rápida. *GPSMAP 76*CS
*Garmin tienen el mismo teclado y
dibujo de la familia de *GPS 76, con 115
MB de memoria, una base de mapas de
América, y una base de datos de
puntos de la Marina.
Conectividad rápida a través del cabo
*USB para cargar mapas y puntos

92. GPSMAP 176 GARMIN
 *GPSMap 176 *Garmin posee 12
canales paralelos, sistema *WAAS y
un *display grande con óptima
visibilidad de su posición en el mapa.
El *GPSMap 176 viene con mapa
mundial y tabla de mareas de los
*U.S.A. Puede ser aumentada de un
mapa cartográfico marino, que
consiste en un pequeño cartucho
que insertado en la unidad
proporciona detalles adicionales,
tales como: líneas *izo batimétricas,
puntos de profundidad, zonas entre
mareas, áreas restrictas, naufragios,
puntos de profundidad, *marinas,
áreas de cabos y anclajes.

93. GPS ETREX VISTA GARMIN
- GPS GARMIN
Una verdadera maravilla de la tecnología,
reuniendo lo que hay de más avanzado en un
*GPS de 12 canales de recepción paralelos con
MAPA, un *altímetro *barométrico y una
brújula electrónica, que pueden operar
independientemente del *GPS. De esta forma
usted tendrá automáticamente lo que de
mejor un *GPS puede ofrecer aliado al
sistema *barométrico y la brújula electrónica,
también posee mapas de las *américas,
contiendo lagos, ríos, ciudades, divisas,
autopistas, líneas costeras, etc. El *GPS
*eTrex Vista contiene una caja
completamente impermeabilizada, pudiendo
bucear a un metro por media hora (*IEC 529-
*IPX-7), sin que eso afecte su funcionamiento ,
permite operar bajo florestas densas y locales
de grandes obstrucciones geográficas sin
pérdida de señal

94. GPS ETREX - GPS GARMIN
Un pequeño y maravilloso aparato.
El *GPS *eTrex *Garmin une las
características de un receptor *GPS
de 12 canales paralelos a la uno
pequeño aparato con sólo 150g y
11cm de largura.
El *GPS *eTrex también es a la
prueba de agua, pudiendo ser
operado bajo lluvia (soporta hasta
1m de profundidad durante 30
minutos).
Él almacena hasta 500 *waypoints
gráficos y tiene la exclusiva función
*TracBack™ *Garmin, que invierte
los *tracks salvos ayudando usted a
encontrar el camino de vuelta.

95. GPS SPORTRAK COLOR
Nuevo receptor GPS portátil de 12 canales
paralelos, con pantalla LCD en color,
compatible con los sistemas de GPS
diferencial vía satélite WAAS y EGNOS que
proporcionan una precisión de +/-3 metros.
Contiene además brújula triaxial y
barómetro. Por su intuitivo teclado y su
software, con hasta nueve idiomas incluido
el español, es uno de los equipos de más
fácil manejo del mercado, que combinado
con su capacidad de memorizar hasta 20
rutas, 500 puntos de ruta y 2000 puntos de
trayectoria.
Incorpora mapa base europeo con
información de carreteras, parques,
aeropuertos, ríos y elementos de
navegación marina, como boyas o
radiofaros.

96. GPS MAGELLAN EXPLORIST 300
El Explorist 300 le ofrece la tecnología
TrueFix, 14 canales paralelos apoyados por
WAAS/EGNOS, que incluye además
altímetro barométrico y brújula
electrónica. Incorpora un mapa base
europeo de 8 Mb con carreteras, puertos,
parques, aeropuertos y otros puntos de
interés. Su pantalla "fácil visión"
retroiluminada nos permite ver los datos
de noche con total nitidez, y su robusto
diseño es capaz de afrontar con seguridad
cualquier aventura. Tres pantallas de
navegación nos muestran datos de
velocidad, dirección/rumbo, distancia al
destino y toda la información que
necesitemos. Almacena 500 waypoints y
20 rutas y 5 tracklogs de 2.000 puntos cada
uno.

97. GARMIN GPSMAP 76 S
Siguiendo la línea de sus antecesores, Garmin
presenta este nuevo modelo de receptor portátil,
que combina, un receptor de 12 canales paralelos
compatible con el sistema WAAS-EGNOS,
altímetro barométrico y brújula electrónica. Su
mapa base contiene información básica de
ciudades, pueblos, autopistas, carreteras, ríos,
lagos y líneas férreas, así como datos para la
navegación marina, con faros, boyas y radiobalizas.
Dispone de una memoria interna de 24 MB, que lo
hacen compatible con la descarga de cartografía,
tanto de la línea marina, con el MapSource
Atlántico BlueChart que contiene cartas náuticas
detalladas, como de la terrestre, con el MapSource
MetroGuide Europa, con callejeros y puntos de
interés de toda Europa. La pantalla de alta
resolución 180 x 240 píxeles, permite una
visualización óptima en combinación con la luz de
fondo electro luminiscente, en cualquier situación
en la que nos encontremos, tanto de día como de
noche.

98. NAVMAN GPS 3400
Nueva versión del GPS para navegación
de Navman; con el GPS 3400 podremos
hacer nuestros viajes de forma más
sencilla y cómoda, con la ayuda de los
avisos vocales, que nos informará de
todos los giros a realizar de manera
anticipada; podemos usarlo tanto en el
vehículo como una vez llegados a
nuestro destino y dejemos el coche
estacionado, andando por la ciudad,
podremos seguir usando el GPS en
nuestra búsqueda de calles o puntos de
interés incluidos en la base de datos
cartográfica (hoteles, restaurantes,
estaciones de servicio, etc.)

99. GPS ETREX VISTA C
GPS eTrex Vista C, pantalla a color,
mapa base europeo, memoria
interna de 24 MB, brújula
electrónica, barómetro y función
navegador
Tiene capacidad para almacenar
10.000 puntos de Track, 10
memorias de Track de 750 puntos,
y 20 rutas reversibles de 125 puntos
cada una. Pero su principal
diferencia es que puede soportar
cartografía. Lleva incluido un
mapa base con los lagos, ríos,
ciudades, autopistas, vías férreas y
líneas de costa de Europa, África y
Oriente Medio

100. UN GPS PODRÍA REGULAR PRÓXIMAMENTE LA VELOCIDAD DE
LOS COCHES DE MANERA AUTOMÁTICA
El sistema, vía satélite,
controlaría la posición del
vehículo, mediría su velocidad
y activaría los frenos o cortaría
la aceleración si el conductor
rebasase el límite. El
dispositivo comparaba la
velocidad del coche con la
limitación existente en cada
lugar y envía una señal al
acelerador o a los frenos para
desacelerar si circulaba
demasiado rápido (el sistema
puede desconectarse para
evitar un peligro mayor).

101. GPSMAP 225 / GARMIN
La idea original del GPS, que aún
hoy día se mantiene, era usarlo
para navegación. Esto es,
conocer la posición del
observador en cualquier
momento del día dentro de un
sistema de referencia creado
para tal fin. Esto es conocido
como posicionamiento absoluto.
La posición del receptor es
conocida a partir de las
coordenadas de los satélites y las
distancias medidas a por lo
menos cuatro satélites,
mediante una intersección
espacial
