Este documento presenta los objetivos, materiales, proceso experimental y fundamentos teóricos de un experimento sobre transformadores. El objetivo era armar un transformador simple y comprobar su funcionamiento para aumentar y disminuir voltaje. Se realizaron mediciones de voltaje en bobinas primarias y secundarias de diferentes espiras y se obtuvieron resultados que muestran la variación de voltaje de acuerdo a la relación de espiras.

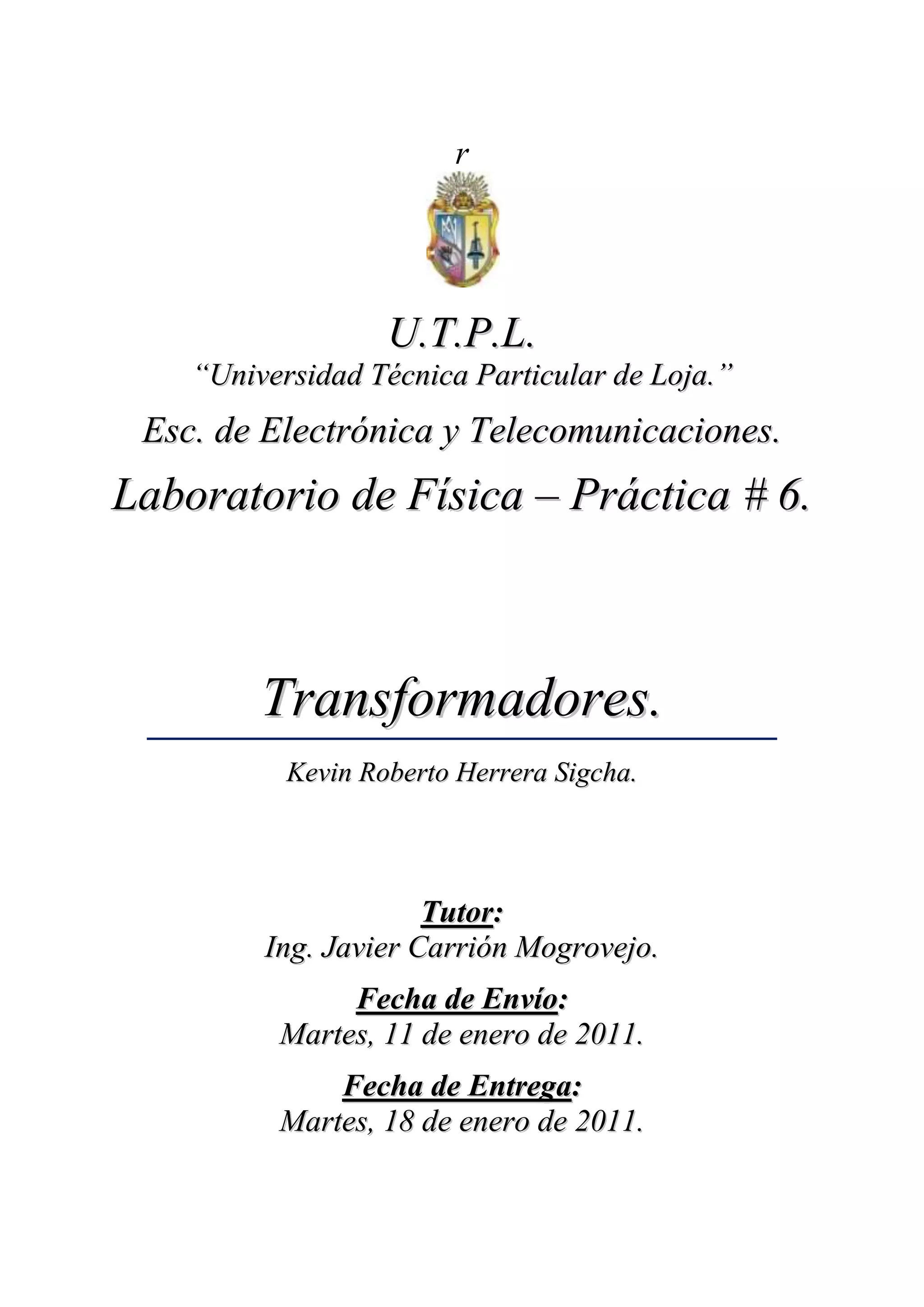

1. r<br />U.T.P.L.<br />“Universidad Técnica Particular de Loja.”<br />Esc. de Electrónica y Telecomunicaciones.<br />Laboratorio de Física – Práctica # 6.<br />Transformadores.<br />Kevin Roberto Herrera Sigcha.<br />Tutor:<br />Ing. Javier Carrión Mogrovejo.<br />Fecha de Envío:<br />Martes, 11 de enero de 2011.<br />Fecha de Entrega:<br />Martes, 18 de enero de 2011.<br />Laboratorio de Física.<br />Práctica # 6.<br />Tema: <br />Transformadores.<br />Objetivos:<br />Armar un transformador simple.<br />Comprobar el funcionamiento de un transformador en aumento y disminución de la magnitud del voltaje. <br />Materiales:<br />Cantidad:Descripción:1Núcleo en U con yugo1Bobina de 1200 espiras1Bobina de 600 espiras1Bobina de 300 espiras1Fuente de voltaje “C.A.”1Voltímetro1Foco1Interruptor- - -Cables Conductores<br />Proceso:<br />B. Primaria:B. Secundaria:300 e600 e300 e1200 e600 e1200 e1200 e300 e1200 e600 e600 e300 e<br />Tabla de Datos:<br />Nº:B1 (e):B2 (e):V1 (volts):V2 (volts):130060010,3719,712300120010,4039,303600120010,4019,204120030010,372,345120060010,344,68660030010,324,78<br />Procedimiento Experimental:<br />En primera instancia se tuvo presente todas las debidas prevenciones y precauciones sobre los materiales y su funcionamiento, una vez verificado esto se procedió a realizar las respectivas conexiones, colocando asé las debidas bobinas en el orden indicado por el tutor; una vez realizado esto se revisaba nuevamente la conexión para la confirmación y así su experimentación.<br />De este modo, primero se probaba la conexión, experimentando la intensidad que presentaba el foco, para seguidamente tomar los respectivos voltajes de las bobinas de 300, 600 y 1200 espiras.<br />.<br />Fundamentos Teóricos:<br />Tiempo: Término proveniente del latín “tempus” que es la magnitud física que representa dicha sucesión y que permite ordenar su secuencia, estableciendo un pasado, un presente y un futuro; su unidad en el SI es el segundo (s).<br />Intensidad de Corriente: Al hablar de una sección de un conductor, la intensidad de corriente denotada por la letra “I”, es la cantidad de electricidad que atraviesa dicha sección en la unidad de tiempo; se mide en amperios denotada por la letra “A”.<br />Voltaje o Voltaje Terminal: Es el voltaje a través de las terminales de una batería cuando se tiene una corriente fluyendo por ella, debido a la resistencia interna, un voltaje terminal de su batería es menor que su fuerza electromotriz “fem”.<br />Bibliografía:<br />Alonso – Acosta, Introducción a la Física Tomo 2, año 1984, Capítulo 11.<br />Círculo de Lectores, Diccionario Enciclopédico Círculo, página 1368.<br />Wilson – Buffa, FÍSICA, Quinta Edición, Imprenta PEARSON Educación, Capítulo 19.<br />
