El documento detalla el sistema de distribución y recuperación de gases en una planta, incluyendo el funcionamiento de varios subsistemas como el precalentamiento de aire y gas, extracción de gas de humos, y la generación de gas reductor. Se presentan diagramas esquemáticos y parámetros operativos, como flujo, temperatura y composición de gases, esenciales para el funcionamiento seguro y eficiente de la planta. Además, se discuten los requerimientos de control y seguridad según las normativas vigentes.

1. Distribuidor de Nitrógeno de Planta
D-1401CP02
D-1401CP01
D-1402CP01
D-1403DM01
D-1232BF01
D-1231BF01
D-1231BF02
D-1321BF01
D-1321BF02
D-1322ST01
D-1451TK03
D-1451TK04
D-1506CP01 D-1506CP02
D-1505DM01
D-1556DM01
D-1502CP01
D-1501HC01
D-1404HC01
D-1405SC01
D-1632SC01
D-1632SC02
D-1631BF02
D-1631BF01
D-1621BF01
D-1515TK02D-1515TK01
D-1558HC01
D-1551CP02
D-1551CP01
D-1634ST01
D-1161VG03
D-8211TK01
D-8215PU01
D-8215PU02
D-1503GR01
D-1401DP01
D-1401DP02
D-1402DP01
D-1416PP01
D-1416PP02
D-1201GR01
D-1504HC01
D-1304PP01
PDC
D-8212TK01
D-8216PU01
D-8216PU02
Piernas de Briqueteadora
D-1161VG01/02
Elevadores
Briqueteadora
Presurización
Gas de Sello Superior
D-1301HC02
D-1301HC03
D-1301HC01
D-1451TK02
D-1451TK01
D-8210TK01 D-8904TK01
Estacion de Gas Natural
AREA DE GASES
Gas Reformado
GasBustle
GasProceso
GasProceso
Gas Proceso
GasProceso
Gas Natural
Gas NaturalGas Natural
Gas Natural
Aire Auxiliar
Aire Principal Frío
Aire
(tiro forzado)
Aire Principal Caliente
Gas
Alimentación
Vapor
Polvo
GasdeSelloInferior
GasdeSelloSeco
GasdeSelloHúmedo
Gas de Sello Seco
Gas de Purga
Gas de Purga
Gas Tope Combustible
Gas Tope Combustible
D-1303PP01
GasInerte
REFORMADOR
Gas
Tope
GasCombustible

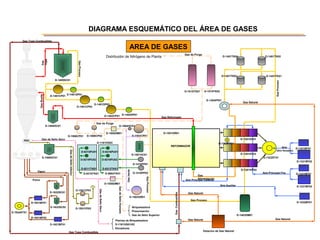

DIAGRAMA ESQUEMÁTICO DEL ÁREA DE GASES

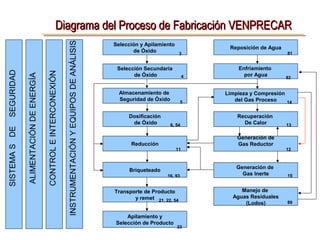

2. Diagrama del Proceso de Fabricación VENPRECARDiagrama del Proceso de Fabricación VENPRECAR
Selección y Apilamiento
de Óxido
3
Selección Secundaria
de Óxido 4
Almacenamiento de
Seguridad de Óxido 5
Dosificación
de Óxido 6, 54
Reducción
11
Briqueteado
16, 93
Transporte de Producto
y remet 21, 22, 54
Apilamiento y
Selección de Producto
23
Limpieza y Compresión
del Gas Proceso 14
Recuperación
De Calor 13
Generación de
Gas Inerte 15
Reposición de Agua
81
Manejo de
Aguas Residuales
(Lodos) 89
SISTEMASDESEGURIDAD
CONTROLEINTERCONEXIÓN
ALIMENTACIÓNDEENERGÍA
INSTRUMENTACIÓNYEQUIPOSDEANÁLISIS
Enfriamiento
por Agua
82
Generación de
Gas Reductor
12

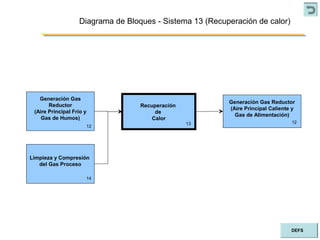

3. Diagrama de Bloques - Sistema 13 (Recuperación de calor)
Generación Gas
Reductor
(Aire Principal Frío y
Gas de Humos)
Recuperación
de
Calor
12
13
DEFS
Generación Gas Reductor
(Aire Principal Caliente y
Gas de Alimentación)
12
Limpieza y Compresión
del Gas Proceso
14

4. INCREMENTAR
TEMPERATURA AL
GAS PROCESO Y AL
AIRE PRINCIPAL
Paso 2.1: Diagrama EFS

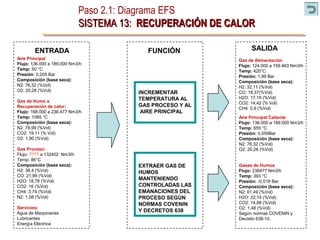

SISTEMA 13:SISTEMA 13: RECUPERACIÓN DE CALORRECUPERACIÓN DE CALOR
ENTRADA SALIDAFUNCIÓN
Aire Principal
Flujo: 136.000 a 189.000 Nm3/h
Temp: 50 °C
Presión: 0,205 Bar
Composición (base seca):
N2: 76,32 (%Vol)
O2: 20,28 (%Vol)
Gas de Humo a
Recuperación de calor:
Flujo: 168.000 a 236.477 Nm3/h
Temp: 1085 °C
Composición (base seca):
N2: 78,99 (%Vol)
CO2: 19,11 (% Vol)
O2: 1,90 (%Vol)
Gas Proceso:
Flujo: ???? a 132402 Nm3/h
Temp: 86°C
Composición (base seca):
H2: 38,4 (%Vol)
CO: 21,99 (%Vol)
H2O: 18,78 (%Vol)
CO2: 16 (%Vol)
CH4: 3,74 (%Vol)
N2: 1,08 (%Vol)
Servicios:
Agua de Maquinarias
Lubricantes
Energía Eléctrica
Gas de Alimentación
Flujo: 124.000 a 159.463 Nm3/h
Temp: 420°C
Presión: 1,89 Bar
Composición (base seca):
H2: 32,11 (%Vol)
CO: 18,37(%Vol)
H2O: 17,19 (%Vol)
CO2: 14,42 (% Vol)
CH4: 0,9 (%Vol)
Aire Principal Caliente
Flujo: 136.000 a 189.000 Nm3/h
Temp: 655 °C
Presión: 0,059Bar
Composición (base seca):
N2: 76,32 (%Vol)
O2: 20,28 (%Vol)
Gases de Humos
Flujo: 236477 Nm3/h
Temp: 393 °C
Presión: -0,018 Bar
Composición (base seca):
N2: 61,49 (%Vol)
H2O: 22,15 (%Vol)
CO2: 14,88 (%Vol)
O2: 1,48 (%Vol)
Según normas COVENIN y
Decreto 638-10.
EXTRAER GAS DE
HUMOS
MANTENIENDO
CONTROLADAS LAS
EMANACIONES DEL
PROCESO SEGÚN
NORMAS COVENIN
Y DECRETOS 638

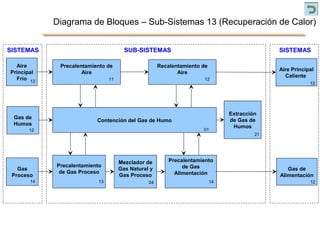

5. Diagrama de Bloques – Sub-Sistemas 13 (Recuperación de Calor)
Recalentamiento de
Aire
12
Contención del Gas de Humo
01
Precalentamiento de
Aire
11
Extracción
de Gas de
Humos
21
Precalentamiento
de Gas
Alimentación
14
Precalentamiento
de Gas Proceso
13
Mezclador de
Gas Natural y
Gas Proceso
04
Aire
Principal
Frío 12
Gas de
Humos
12
Gas
Proceso
14
Aire Principal
Caliente
12
SUB-SISTEMASSISTEMAS SISTEMAS
Gas de
Alimentación
12

6. Paso 2.1: Diagrama EFS

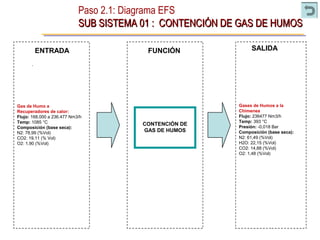

SUB SISTEMA 01 : CONTENCIÓN DE GAS DE HUMOSSUB SISTEMA 01 : CONTENCIÓN DE GAS DE HUMOS
ENTRADA SALIDA
CONTENCIÓN DE
GAS DE HUMOS
FUNCIÓN
Gas de Humo a
Recuperadores de calor:
Flujo: 168.000 a 236.477 Nm3/h
Temp: 1085 °C
Composición (base seca):
N2: 78,99 (%Vol)
CO2: 19,11 (% Vol)
O2: 1,90 (%Vol)
Gases de Humos a la
Chimenea
Flujo: 236477 Nm3/h
Temp: 393 °C
Presión: -0,018 Bar
Composición (base seca):
N2: 61,49 (%Vol)
H2O: 22,15 (%Vol)
CO2: 14,88 (%Vol)
O2: 1,48 (%Vol)

7. Paso 2.1: Diagrama EFS
SUB SISTEMA 04 : MEZCLADOR DE GN-PROCESOSUB SISTEMA 04 : MEZCLADOR DE GN-PROCESO
ENTRADA SALIDA
MEZCLAR GAS
NATURAL CON GAS
PROCESO
FUNCIÓN
Gas Natural
Flujo: ???? a 27061 Nm3/h
Temp: 15 °C
Presión: 2.154 Bar
Composición (base seca):
CH4: 82.37 (%Vol)
C2H6: 10.85 (%Vol)
CO2: 6.20 (%Vol
Gas Proceso Desulfurizado:
Flujo: ???? a 132402 Nm3/h
Temp: 400 °C
Composición (base seca):
H2: 38,4 (%Vol)
CO: 21,99 (%Vol)
H2O: 18,78 (%Vol)
CO2: 16 (%Vol)
CH4: 3,74 (%Vol)
N2: 1,08 (%Vol)
Gas Proceso Desulfurizado al
Precalentador de Gas
Alimentación
Flujo: ???? a 159463 Nm3/h
Temp: 360 °C
Presión: 1.924Bar
Composición (base seca):
H2: 31.89 (%Vol)
CO: 18.26 (%Vol)
CH4: 17.08 (%Vol)
H2O: 15.59 (%Vol)
CO2: 14.34 (%Vol)

8. Paso 2.1: Diagrama EFS

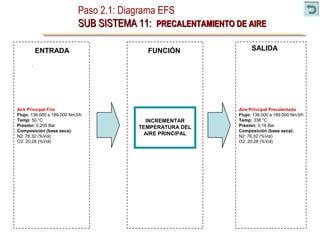

SUB SISTEMA 11:SUB SISTEMA 11: PRECALENTAMIENTO DE AIREPRECALENTAMIENTO DE AIRE
ENTRADA SALIDA
INCREMENTAR
TEMPERATURA DEL
AIRE PRINCIPAL
FUNCIÓN
Aire Principal Frío
Flujo: 136.000 a 189.000 Nm3/h
Temp: 50 °C
Presión: 0,205 Bar
Composición (base seca):
N2: 76,32 (%Vol)
O2: 20,28 (%Vol)
Aire Principal Precalentado
Flujo: 136.000 a 189.000 Nm3/h
Temp: 338 °C
Presión: 0,18 Bar
Composición (base seca):
N2: 76,32 (%Vol)
O2: 20,28 (%Vol)

9. Paso 2.1: Diagrama EFS

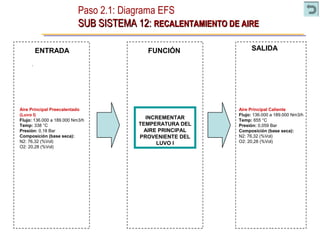

SUB SISTEMA 12:SUB SISTEMA 12: RECALENTAMIENTO DE AIRERECALENTAMIENTO DE AIRE
ENTRADA SALIDA
INCREMENTAR
TEMPERATURA DEL
AIRE PRINCIPAL
PROVENIENTE DEL
LUVO I
FUNCIÓN
Aire Principal Preecalentado
(Luvo I)
Flujo: 136.000 a 189.000 Nm3/h
Temp: 338 °C
Presión: 0,18 Bar
Composición (base seca):
N2: 76,32 (%Vol)
O2: 20,28 (%Vol)
Aire Principal Caliente
Flujo: 136.000 a 189.000 Nm3/h
Temp: 655 °C
Presión: 0,059 Bar
Composición (base seca):
N2: 76,32 (%Vol)
O2: 20,28 (%Vol)

10. Paso 2.1: Diagrama EFS

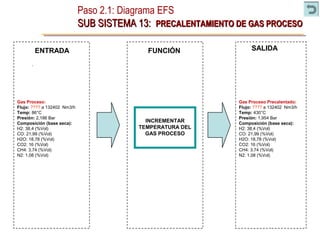

SUB SISTEMA 13:SUB SISTEMA 13: PRECALENTAMIENTO DE GAS PROCESOPRECALENTAMIENTO DE GAS PROCESO
ENTRADA SALIDA
INCREMENTAR
TEMPERATURA DEL
GAS PROCESO
FUNCIÓN
Gas Proceso:
Flujo: ???? a 132402 Nm3/h
Temp: 86°C
Presión: 2,186 Bar
Composición (base seca):
H2: 38,4 (%Vol)
CO: 21,99 (%Vol)
H2O: 18,78 (%Vol)
CO2: 16 (%Vol)
CH4: 3,74 (%Vol)
N2: 1,08 (%Vol)
Gas Proceso Precalentado:
Flujo: ???? a 132402 Nm3/h
Temp: 430°C
Presión: 1,954 Bar
Composición (base seca):
H2: 38,4 (%Vol)
CO: 21,99 (%Vol)
H2O: 18,78 (%Vol)
CO2: 16 (%Vol)
CH4: 3,74 (%Vol)
N2: 1,08 (%Vol)

11. Paso 2.1: Diagrama EFS

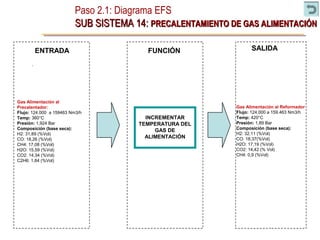

SUB SISTEMA 14:SUB SISTEMA 14: PRECALENTAMIENTO DE GAS ALIMENTACIÓNPRECALENTAMIENTO DE GAS ALIMENTACIÓN
ENTRADA SALIDA
INCREMENTAR
TEMPERATURA DEL
GAS DE
ALIMENTACIÓN
FUNCIÓN
Gas Alimentación al
Precalentador:
Flujo: 124.000 a 159463 Nm3/h
Temp: 360°C
Presión: 1,924 Bar
Composición (base seca):
H2: 31,89 (%Vol)
CO: 18,26 (%Vol)
CH4: 17,08 (%Vol)
H2O: 15,59 (%Vol)
CO2: 14,34 (%Vol)
C2H6: 1,84 (%Vol)
Gas Alimentación al Reformador
Flujo: 124.000 a 159.463 Nm3/h
Temp: 420°C
Presión: 1,89 Bar
Composición (base seca):
H2: 32,11 (%Vol)
CO: 18,37(%Vol)
H2O: 17,19 (%Vol)
CO2: 14,42 (% Vol)
CH4: 0,9 (%Vol)

12. Paso 2.1: Diagrama EFS

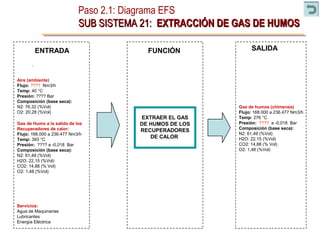

SUB SISTEMA 21:SUB SISTEMA 21: EXTRACCIÓN DE GAS DE HUMOSEXTRACCIÓN DE GAS DE HUMOS
ENTRADA SALIDAFUNCIÓN
Aire (ambiente)
Flujo: ???? Nm3/h
Temp: 40 °C
Presión: ???? Bar
Composición (base seca):
N2: 76,32 (%Vol)
O2: 20,28 (%Vol)
Servicios:
Agua de Maquinarias
Lubricantes
Energía Eléctrica
Gas de humos (chimenea)
Flujo: 168.000 a 236.477 Nm3/h
Temp: 276 °C
Presión: ???? a -0,018 Bar
Composición (base seca):
N2: 61,49 (%Vol)
H2O: 22,15 (%Vol)
CO2: 14,88 (% Vol)
O2: 1,48 (%Vol)
EXTRAER EL GAS
DE HUMOS DE LOS
RECUPERADORES
DE CALOR
Gas de Humo a la salida de los
Recuperadores de calor:
Flujo: 168.000 a 236.477 Nm3/h
Temp: 393 °C
Presión: ???? a -0,018 Bar
Composición (base seca):
N2: 61,49 (%Vol)
H2O: 22,15 (%Vol)
CO2: 14,88 (% Vol)
O2: 1,48 (%Vol)
