1. Universidad Privada del Sur de México
Maestría en Telecomunicaciones
Tercer Cuatrimestre
ISC. MA. JOSÉ DAVID CASANOVA BALLINAS
“Equipo No. 1”
ISC. SWANNY YADIRA DIAZ AQUINO
ISC. DANIEL IVAN BALLESTEROS SANDIN
ISC. SERGIO ENRIQUE GÓMEZ ESPINOSA
ISC. SANDRA PATRICIA SÁNCHEZ LÓPEZ
ISC. HAYDEE GUTIÉRREZ GÓMEZ
ISC. MADELINE MONTOYA GENOVEZ

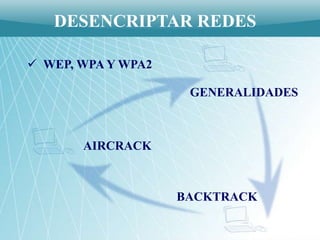

2. DESENCRIPTAR REDES
 WEP, WPA Y WPA2
GENERALIDADES
AIRCRACK
BACKTRACK

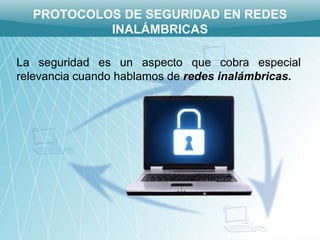

3. PROTOCOLOS DE SEGURIDAD EN REDES
INALÁMBRICAS
La seguridad es un aspecto que cobra especial
relevancia cuando hablamos de redes inalámbricas.

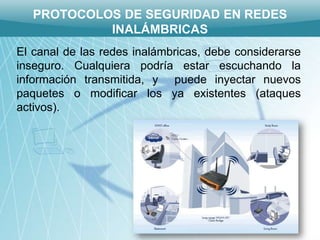

4. PROTOCOLOS DE SEGURIDAD EN REDES
INALÁMBRICAS
El canal de las redes inalámbricas, debe considerarse
inseguro. Cualquiera podría estar escuchando la
información transmitida, y puede inyectar nuevos
paquetes o modificar los ya existentes (ataques
activos).

5. PROTOCOLOS DE SEGURIDAD EN REDES
INALÁMBRICAS
La IEEE toma medidas preventivas a esta
problemática con el mecanismo de seguridad
denominado WEP, en la norma de redes inalámbricas
802.11.

6. WEP
WEP (Wired Equivalent Privacy, privacidad equivalente al cable)
Es el algoritmo opcional de seguridad incluido en la norma IEEE
802.11.
Confidencialidad
Los Objetivos de WEP es proporcionar Autentificación
Control de acceso en
redes WLAN
Principales características de WEP:
Utiliza una misma clave simétrica y estática en las estaciones y el
punto de acceso.
No contempla ningún mecanismo de distribución automática de
claves.
El algoritmo de encriptación utilizado es RC4 con claves, de 64 bits.
24 bits del vector de inicialización (IV), 40 bits de la clave secreta.

7. El mensaje encriptado “C” se determina utilizando la
siguiente fórmula:
C = [M || ICV(M) ] + [ RC4(K || IV) ]
C = Mensaje encriptado.
M = Mensaje de texto.
ICV = Integridad de Mensajes (Integrity Check Value).
RC4 = Secuencia de caracteres pseudoaleatorios
IV = Vector de Inicialización
K = keystream.
||= Operador de concatenación.
+ = Operador XOR

8. Debilidad del vector de inicialización
El estándar 802.11 no especifica cómo manejar el IV.
Queda abierta a los fabricantes la cuestión de cómo variar el IV en sus
productos.
El número de IVs diferentes es (2^24=16 millones aprox.)
La longitud de 24 bits para el IV forma parte del estándar y no puede
cambiarse.
El aumento de la longitud de la clave secreta no soluciona la debilidad
del IV.
Otras debilidades de WEP
Un mecanismo que garantice la integridad de los mensajes, WEP
incluye un CRC-32 que viaja cifrado.
Un mecanismo de autentificación de las estaciones basado en, enviar
por la red el mismo texto sin cifrar y cifrado con la clave WEP.
WEP no incluye autentificación de usuarios.
Ausencia de mecanismos de protección contra mensajes repetidos.

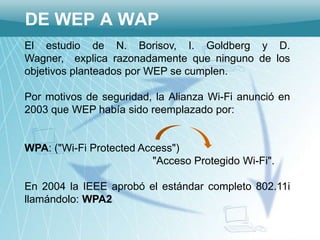

9. DE WEP A WAP
El estudio de N. Borisov, I. Goldberg y D.
Wagner, explica razonadamente que ninguno de los
objetivos planteados por WEP se cumplen.
Por motivos de seguridad, la Alianza Wi-Fi anunció en
2003 que WEP había sido reemplazado por:
WPA: ("Wi-Fi Protected Access")
"Acceso Protegido Wi-Fi".
En 2004 la IEEE aprobó el estándar completo 802.11i
llamándolo: WPA2

10. WEP (Wired Equivalent Privacy o
"Privacidad Equivalente a Cableado"
WEP es uno de los métodos utilizados para cifrar las comunicaciones
inalámbricas. Es el sistema de cifrado incluido en el estándar IEEE
802.11 como protocolo para redes Wireless que
permite cifrar la información que se transmite.
WEP utiliza el algoritmo RC4 con una
clave de 40 bits o de 128 bits.
 Cifrado
 Autenticación

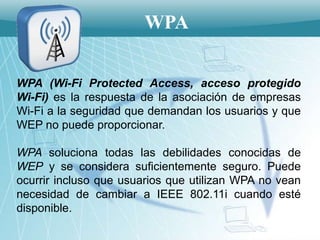

11. WPA
WPA (Wi-Fi Protected Access, acceso protegido
Wi-Fi) es la respuesta de la asociación de empresas
Wi-Fi a la seguridad que demandan los usuarios y que
WEP no puede proporcionar.
WPA soluciona todas las debilidades conocidas de
WEP y se considera suficientemente seguro. Puede
ocurrir incluso que usuarios que utilizan WPA no vean
necesidad de cambiar a IEEE 802.11i cuando esté
disponible.

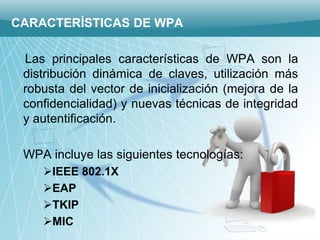

12. CARACTERÍSTICAS DE WPA
Las principales características de WPA son la
distribución dinámica de claves, utilización más
robusta del vector de inicialización (mejora de la
confidencialidad) y nuevas técnicas de integridad
y autentificación.
WPA incluye las siguientes tecnologías:
IEEE 802.1X
EAP
TKIP
MIC

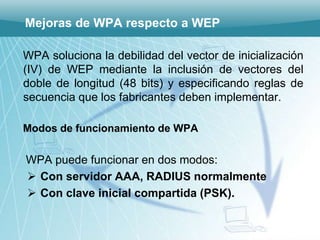

13. Mejoras de WPA respecto a WEP
WPA soluciona la debilidad del vector de inicialización
(IV) de WEP mediante la inclusión de vectores del
doble de longitud (48 bits) y especificando reglas de
secuencia que los fabricantes deben implementar.
Modos de funcionamiento de WPA
WPA puede funcionar en dos modos:
 Con servidor AAA, RADIUS normalmente
 Con clave inicial compartida (PSK).

14. WPA2 (IEEE 802.11i)
802.11i es el nuevo estándar del IEEE para
proporcionar seguridad en redes WLAN. Se espera
que esté concluido todo el proceso de
estandarización para mediados de 2004.
Wi-Fi está haciendo una implementación completa
del estándar en la especificación WPA2.

15. DESENCRIPTAR REDES
WEP, WPA Y WPA2
 GENERALIDADES
AIRCRACK
BACKTRACK

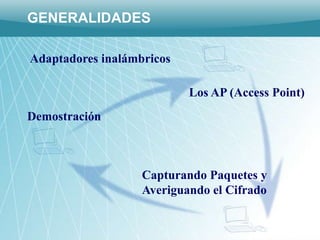

16. GENERALIDADES
Adaptadores inalámbricos
Los AP (Access Point)
Demostración
Capturando Paquetes y
Averiguando el Cifrado

17. GENERALIDADES
Adaptadores inalámbricos
Es una tarjeta para expansión de capacidades que sirve para
enviar y recibir datos sin la necesidad de cables en las redes
inalámbricas de área local ("W-LAN "Wireless Local Area
Network"), esto es entre redes inalámbricas de computadoras.
Compiten actualmente en el mercado contra los adaptadores
USB-WiFi, tarjetas para red LAN y Adaptadores USB-RJ45.

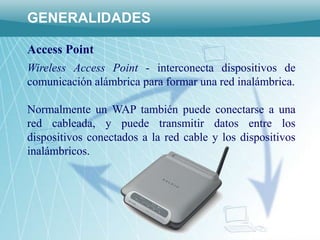

18. GENERALIDADES
Access Point
Wireless Access Point - interconecta dispositivos de
comunicación alámbrica para formar una red inalámbrica.
Normalmente un WAP también puede conectarse a una
red cableada, y puede transmitir datos entre los
dispositivos conectados a la red cable y los dispositivos
inalámbricos.

19. GENERALIDADES Estándares del Access Point
Velocidad
Estándar Características
(Mbps)
IEEE 802.11b Es uno de los primeros estándares 1 / 2 /5.5 / 11
(Wireless B) populares que aún se utiliza. Mbps
IEEE 802.11g
Trabaja en la banda de frecuencia 11 / 22 / 54 /
(Wireless G) /
de 2.4 GHz solamente. 108 Mbps
Super G
Utiliza una tecnología denominada
MIMO (que por medio de múltiples
IEEE 802.11n
antenas trabaja en 2 canales), Hasta 300 Mbps
(Wireless N)
frecuencia 2.4 GHz y 5 GHz
simultáneamente.
Se trata de una tecnología de
transmisión inalámbrica por medio
de ondas de radio de corto alcance
(1, 20 y 100 m a la redonda
Bluetooth Hasta 1 Mbps
dependiendo la versión). Las ondas
pueden incluso ser capaces de
cruzar cierto tipo de materiales,
incluyendo muros.

20. GENERALIDADES
La redes 802.11 son como un arma de doble filo, por un
lado esta la parte buena:
 Su ahorro en cableado
 Su movilidad
Pero por otro lado también son muy vulnerables.
Y por lo tanto se puede atentar fácilmente contra nuestra
privacidad, a no ser que tengamos conocimientos
elevados sobre redes.

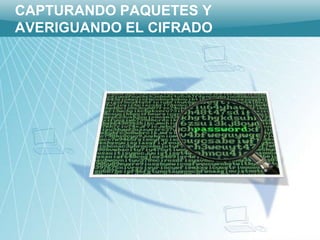

21. CAPTURANDO PAQUETES Y
AVERIGUANDO EL CIFRADO

22. CAPTURANDO PAQUETES Y
AVERIGUANDO EL CIFRADO
Beacons, beacons frames, balizas de autenticación
Son tramas que emiten los puntos de acceso, o en su defecto
los routers inalámbricos, para que otros puntos de acceso o
tarjetas inalámbricas sepan que existe un punto de acceso
activo por las cercanías.
ESSID (SSID)
Es una cadena de texto de hasta 32 caracteres, se emite por
defecto en los beacons frames, se utilizan para diferenciar
diferentes redes inalámbricas en un mismo canal.

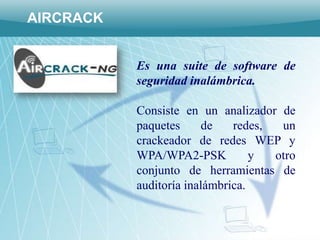

23. AIRCRACK
Es una suite de software de
seguridad inalámbrica.
Consiste en un analizador de
paquetes de redes, un
crackeador de redes WEP y
WPA/WPA2-PSK y otro
conjunto de herramientas de
auditoría inalámbrica.

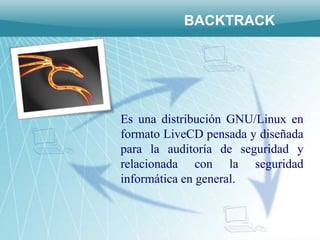

24. BACKTRACK
Es una distribución GNU/Linux en
formato LiveCD pensada y diseñada
para la auditoría de seguridad y
relacionada con la seguridad
informática en general.

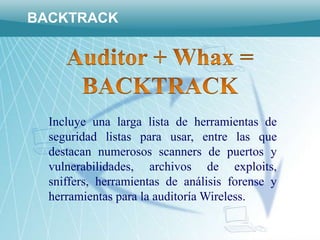

25. BACKTRACK
Incluye una larga lista de herramientas de
seguridad listas para usar, entre las que
destacan numerosos scanners de puertos y
vulnerabilidades, archivos de exploits,
sniffers, herramientas de análisis forense y
herramientas para la auditoría Wireless.

26. GENERALIDADES
Para acabar comentar, algunos puntos muy básicos que
debemos tener en cuenta para proteger nuestra red:
 Activar el cifrado WEP, cuantos mayor longitud
(mas bits) mejor, cambiarlo frecuentemente.
 Desactivar el broadcasting, emisión de frames de
autenticación.
 Ocultar el ESSID y cambiar su nombre (la longitud
en este caso no importa)
 Activar ACL (filtrado de MACs)
 Desactivar el DHCP del router y cambiar su pass de
acceso, así como actualizar su firmware.

27. DESENCRIPTAR REDES
DEMOSTRACIÓN DE
BACKTRACK
AIRCRACK

28. INTERFERENCIA ELECTROMÁGNETICA
 FUNDAMENTOS
DEMOSTRACIÓN
CABLE UTP, FTP Y STP

29. INTERFERENCIA ELECTROMAGNÉTICA
La interferencia electromagnética es la
perturbación que ocurre en cualquier circuito,
componente o sistema electrónico causada por
una fuente externa al mismo. También se
conoce como EMI por sus siglas en inglés
(ElectroMagnetic Interference).

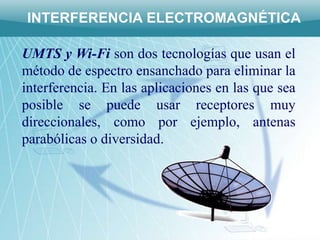

30. INTERFERENCIA ELECTROMAGNÉTICA
UMTS y Wi-Fi son dos tecnologías que usan el
método de espectro ensanchado para eliminar la
interferencia. En las aplicaciones en las que sea
posible se puede usar receptores muy
direccionales, como por ejemplo, antenas
parabólicas o diversidad.

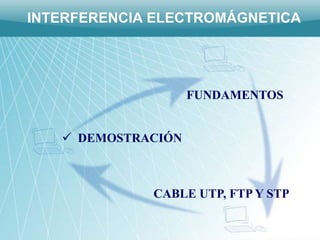

31. INTERFERENCIA ELECTROMÁGNETICA
FUNDAMENTOS
DEMOSTRACIÓN
 CABLE UTP, FTP Y STP

32. Tipos de pares trenzados
No blindado Blindado Uniforme
Es el cable de par Cada par se cubre Cada par es trenzado
trenzado normal. con una malla de modo uniforme y
Ventajas: bajo metálica y el se realiza un blindaje
costo y fácil conjunto de pares se global de todos los
manejo. recubre con una pares con una lámina
Desventaja: tasa lámina blindada. externa blindada.
de error mayor Ventaja: reduce la Ventajas: similares
tasa de error. características al
Desventaja: mayor cable blindado, costo
costo inferior
Desventaja:
confección sofisticada

33. Tipos
Hay varios tipos de cables y cada uno posee unas ventajas
y unos inconvenientes, esto quiere decir que ninguno de
estos tipos de cables es mejor que otro.
Sobre todo se diferencian en su ancho de banda, y en como
les afectan las interferencias electromagnéticas:
No apantallado (UTP/ Unshielded twisted pair).
Con pantalla global (FTP), También llamado
FUTP.
Apantallado (STP/ Shielded Twisted Pair).

34. UTP

35. FTP

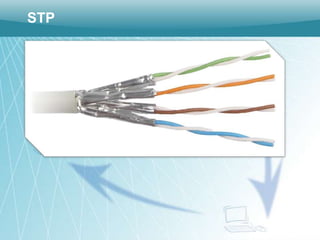

36. STP

37. Categorías
Hay varias categorías dentro de los cables UTP, las cuales
se diferencian en su atenuación, impedancia y capacidad
de línea:
Categoría 1: (cable UTP tradicional) Alcanza como
máximo una velocidad de 100 Kbps Se utiliza en redes
telefónicas.
Categoría 2: Alcanza una velocidad de transmisión de
4 Mbps . Tiene cuatro pares trenzados de hilo de cobre.
Categoría 3: 16 Mbps puede alcanzar como máximo en la
transmisión. Tiene un ancho de banda de 16 MHz.

38. Categorías
Categoría 4: Velocidad de transmisión de hasta 20
Mbps, con un ancho de banda de 20 MHz.
Categoría 5: Velocidad de hasta 100 Mbps, con un
ancho de banda de 100 MHz. Se utiliza en las
comunicaciones de tipo LAN. La atenuación de este
cable depende de la velocidad.
Categoría 5e: Igual que la anterior pero mejorada, ya
que produce menos atenuación. Puede alcanzar
velocidad de transmisión de 1Gbs con electrónica
especial.

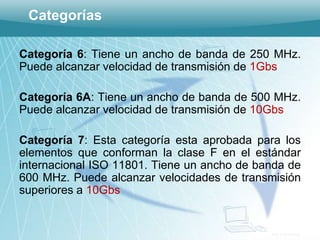

39. Categorías
Categoría 6: Tiene un ancho de banda de 250 MHz.
Puede alcanzar velocidad de transmisión de 1Gbs
Categoría 6A: Tiene un ancho de banda de 500 MHz.
Puede alcanzar velocidad de transmisión de 10Gbs
Categoría 7: Esta categoría esta aprobada para los
elementos que conforman la clase F en el estándar
internacional ISO 11801. Tiene un ancho de banda de
600 MHz. Puede alcanzar velocidades de transmisión
superiores a 10Gbs
ING. CASANOVA

40. INTERFERENCIA ELECTROMÁGNETICA
FUNDAMENTOS
 DEMOSTRACIÓN
CABLE UTP, FTP Y STP
