1. Diagramas de flujo
Diagramas de flujo

2. Diagramas de flujo

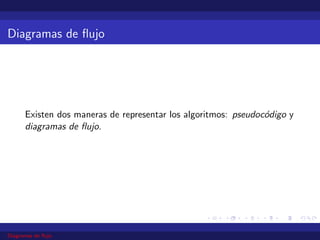

Existen dos maneras de representar los algoritmos: pseudocódigo y
diagramas de flujo.
Diagramas de flujo

3. Ejercicio

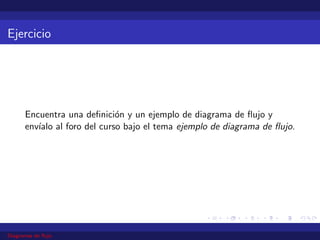

Encuentra una definición y un ejemplo de diagrama de flujo y
envı́alo al foro del curso bajo el tema ejemplo de diagrama de flujo.
Diagramas de flujo

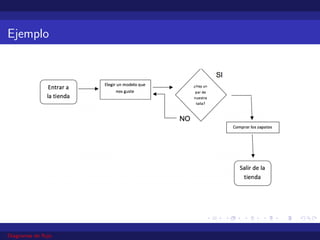

4. Ejemplo
Diagramas de flujo

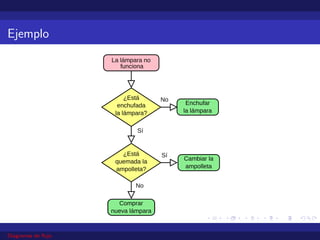

5. Ejemplo
Diagramas de flujo

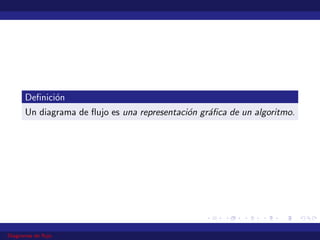

6. Definición
Un diagrama de flujo es una representación gráfica de un algoritmo.
Diagramas de flujo

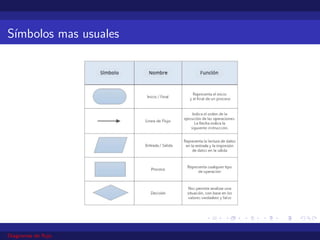

7. Sı́mbolos mas usuales
Diagramas de flujo

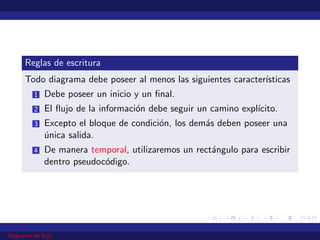

8. Reglas de escritura
Todo diagrama debe poseer al menos las siguientes caracterı́sticas
1 Debe poseer un inicio y un final.
2 El flujo de la información debe seguir un camino explı́cito.
3 Excepto el bloque de condición, los demás deben poseer una
única salida.
4 De manera temporal, utilizaremos un rectángulo para escribir
dentro pseudocódigo.
Diagramas de flujo

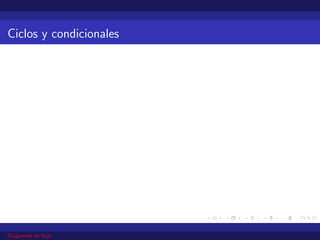

9. Ciclos y condicionales
Diagramas de flujo

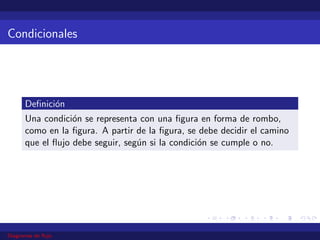

10. Condicionales
Definición
Una condición se representa con una figura en forma de rombo,
como en la figura. A partir de la figura, se debe decidir el camino
que el flujo debe seguir, según si la condición se cumple o no.
Diagramas de flujo

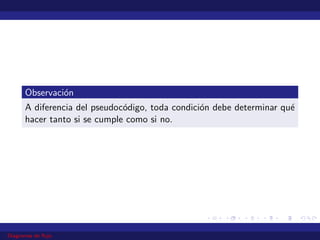

11. Observación
A diferencia del pseudocódigo, toda condición debe determinar qué
hacer tanto si se cumple como si no.
Diagramas de flujo

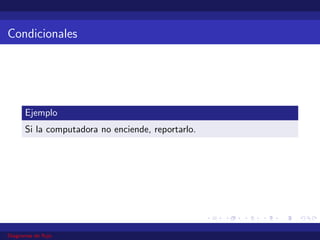

12. Condicionales
Ejemplo
Si la computadora no enciende, reportarlo.
Diagramas de flujo

13. Condicionales

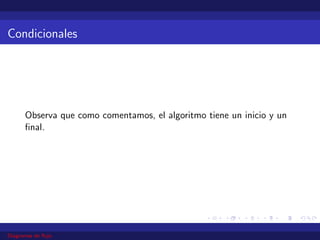

Observa que como comentamos, el algoritmo tiene un inicio y un
final.
Diagramas de flujo

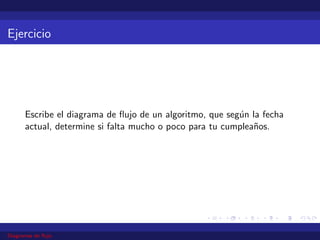

14. Ejercicio
Escribe el diagrama de flujo de un algoritmo, que según la fecha
actual, determine si falta mucho o poco para tu cumpleaños.
Diagramas de flujo

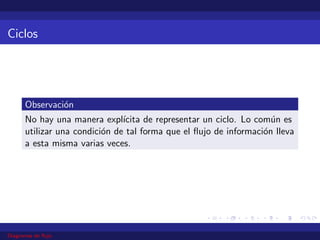

15. Ciclos
Observación
No hay una manera explı́cita de representar un ciclo. Lo común es
utilizar una condición de tal forma que el flujo de información lleva
a esta misma varias veces.
Diagramas de flujo

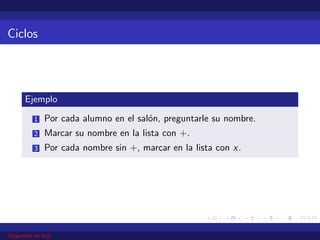

16. Ciclos
Ejemplo
1 Por cada alumno en el salón, preguntarle su nombre.
2 Marcar su nombre en la lista con +.
3 Por cada nombre sin +, marcar en la lista con x.
Diagramas de flujo

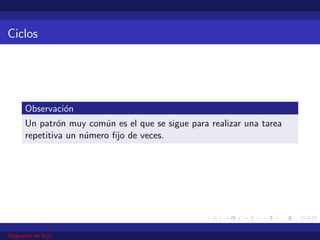

17. Ciclos
Observación
Un patrón muy común es el que se sigue para realizar una tarea
repetitiva un número fijo de veces.
Diagramas de flujo

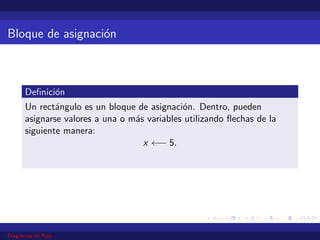

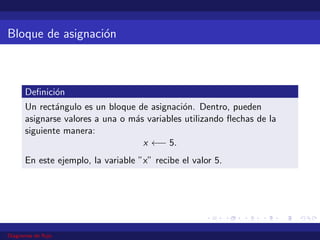

18. Bloque de asignación
Definición
Un rectángulo es un bloque de asignación. Dentro, pueden
asignarse valores a una o más variables utilizando flechas de la
siguiente manera:
x ←− 5.
Diagramas de flujo

19. Bloque de asignación
Definición
Un rectángulo es un bloque de asignación. Dentro, pueden
asignarse valores a una o más variables utilizando flechas de la
siguiente manera:
x ←− 5.
En este ejemplo, la variable ”x” recibe el valor 5.
Diagramas de flujo

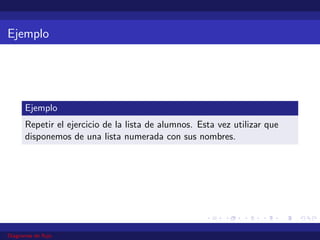

20. Ejemplo
Ejemplo
Repetir el ejercicio de la lista de alumnos. Esta vez utilizar que
disponemos de una lista numerada con sus nombres.
Diagramas de flujo

21. Ejercicio
Ejercicio
Escribir el diagrama de un algoritmo para preguntar diez veces el
dı́a de la semana.
Diagramas de flujo
