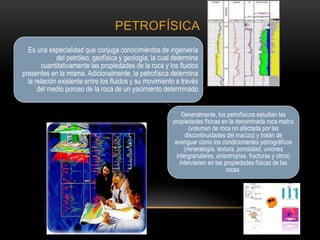

2. PETROFÍSICA
Es una especialidad que conjuga conocimientos de ingeniería
del petróleo, geofísica y geología, la cual determina
cuantitativamente las propiedades de la roca y los fluidos
presentes en la misma. Adicionalmente, la petrofísica determina
la relación existente entre los fluidos y su movimiento a través
del medio poroso de la roca de un yacimiento determinado
Generalmente, los petrofísicos estudian las
propiedades físicas en la denominada roca matriz
(volumen de roca no afectada por las
discontinuidades del macizo) y tratan de
averiguar cómo los condicionantes petrográficos
(mineralogía, textura, porosidad, uniones
intergranulares, anisotropías, fracturas y otros)
intervienen en las propiedades físicas de las
rocas.

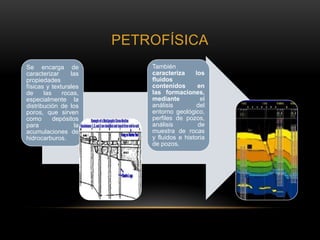

3. PETROFÍSICA
Se encarga de
caracterizar las
propiedades
físicas y texturales
de las rocas,
especialmente la
distribución de los
poros, que sirven
como depósitos
para la
acumulaciones de
hidrocarburos.
También
caracteriza los
fluidos
contenidos en
las formaciones,
mediante el
análisis del
entorno geológico,
perfiles de pozos,
análisis de
muestra de rocas
y fluidos e historia
de pozos.

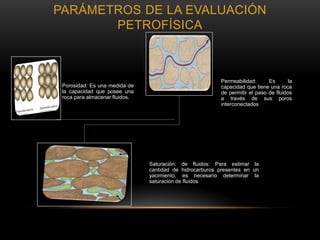

4. PARÁMETROS DE LA EVALUACIÓN
PETROFÍSICA
Porosidad: Es una medida de
la capacidad que posee una
roca para almacenar fluidos.
Permeabilidad: Es la
capacidad que tiene una roca
de permitir el paso de fluidos
a través de sus poros
interconectados
Saturación: de fluidos: Para estimar la
cantidad de hidrocarburos presentes en un
yacimiento, es necesario determinar la
saturación de fluidos

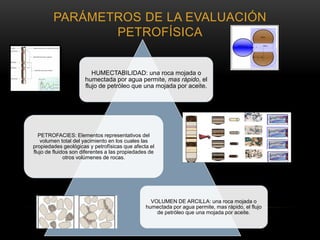

5. PARÁMETROS DE LA EVALUACIÓN
PETROFÍSICA
HUMECTABILIDAD: una roca mojada o
humectada por agua permite, mas rápido, el
flujo de petróleo que una mojada por aceite.
PETROFACIES: Elementos representativos del
volumen total del yacimiento en los cuales las
propiedades geológicas y petrofísicas que afecta el
flujo de fluidos son diferentes a las propiedades de
otros volúmenes de rocas.
VOLUMEN DE ARCILLA: una roca mojada o
humectada por agua permite, mas rápido, el flujo
de petróleo que una mojada por aceite.

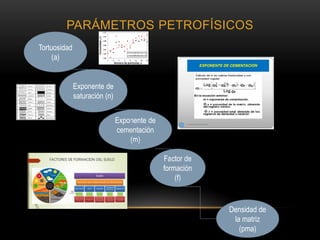

6. PARÁMETROS PETROFÍSICOS
Tortuosidad
(a)
Factor de
formación
(f)
Exponente de
cementación
(m)
Densidad de
la matriz
(pma)
Exponente de
saturación (n)

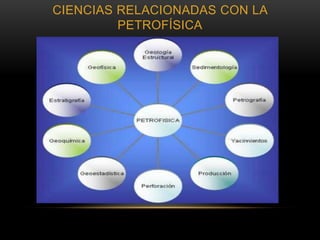

7. CIENCIAS RELACIONADAS CON LA
PETROFÍSICA

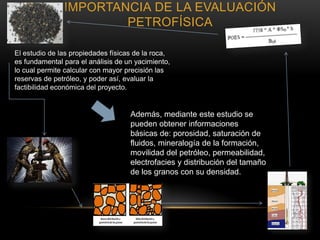

8. IMPORTANCIA DE LA EVALUACIÓN
PETROFÍSICA
El estudio de las propiedades físicas de la roca,
es fundamental para el análisis de un yacimiento,
lo cual permite calcular con mayor precisión las
reservas de petróleo, y poder así, evaluar la
factibilidad económica del proyecto.
Además, mediante este estudio se
pueden obtener informaciones
básicas de: porosidad, saturación de
fluidos, mineralogía de la formación,
movilidad del petróleo, permeabilidad,
electrofacies y distribución del tamaño
de los granos con su densidad.

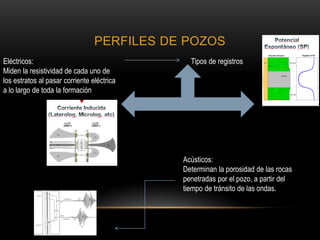

9. PERFILES DE POZOS
Eléctricos:
Miden la resistividad de cada uno de
los estratos al pasar corriente eléctrica
a lo largo de toda la formación
Tipos de registros
Acústicos:
Determinan la porosidad de las rocas
penetradas por el pozo, a partir del
tiempo de tránsito de las ondas.

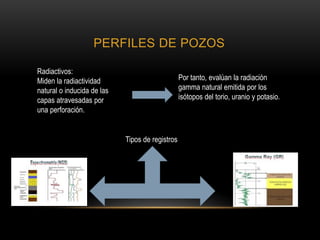

10. PERFILES DE POZOS
Radiactivos:
Miden la radiactividad
natural o inducida de las
capas atravesadas por
una perforación.
Por tanto, evalúan la radiación
gamma natural emitida por los
isótopos del torio, uranio y potasio.
Tipos de registros

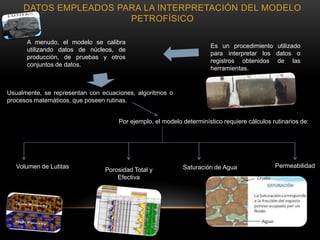

11. Es un procedimiento utilizado
para interpretar los datos o
registros obtenidos de las
herramientas.
Usualmente, se representan con ecuaciones, algoritmos o
procesos matemáticos, que poseen rutinas.
Por ejemplo, el modelo determinístico requiere cálculos rutinarios de:
Volumen de Lutitas PermeabilidadSaturación de AguaPorosidad Total y
Efectiva
A menudo, el modelo se calibra
utilizando datos de núcleos, de
producción, de pruebas y otros
conjuntos de datos.
DATOS EMPLEADOS PARA LA INTERPRETACIÓN DEL MODELO
PETROFÍSICO

12. Análisis de núcleos
convencionales y
especiales
Registros
disponibles
Producción
Historia
del pozo
Mapas del área,
informes previos,
etc.
Generación de correlaciones
por tipo de roca
Arcillosidad
Saturación y
porosidad
Permeabilidad
Exponente de cementación y
de saturación, Petrofacies,
Índice de arcillosidad, FF, IR,
CIC, n, a y compresibilidad de
la formación

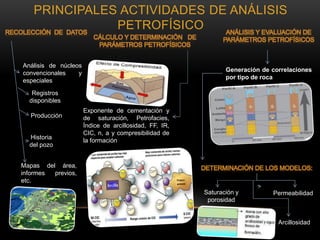

PRINCIPALES ACTIVIDADES DE ANÁLISIS
PETROFÍSICO

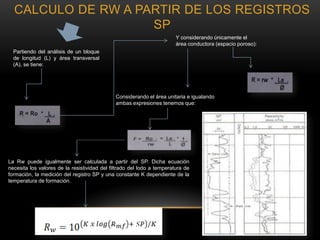

13. Partiendo del análisis de un bloque
de longitud (L) y área transversal
(A), se tiene:
Y considerando únicamente el
área conductora (espacio poroso):
Considerando el área unitaria e igualando
ambas expresiones tenemos que:
La Rw puede igualmente ser calculada a partir del SP. Dicha ecuación
necesita los valores de la resistividad del filtrado del lodo a temperatura de
formación, la medición del registro SP y una constante K dependiente de la
temperatura de formación.
CALCULO DE RW A PARTIR DE LOS REGISTROS
SP

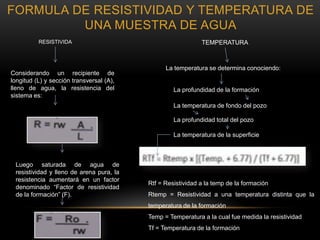

14. Considerando un recipiente de
longitud (L) y sección transversal (A),
lleno de agua, la resistencia del
sistema es:
Luego saturada de agua de
resistividad y lleno de arena pura, la
resistencia aumentará en un factor
denominado “Factor de resistividad
de la formación” (F).
La temperatura se determina conociendo:
La profundidad de la formación
La temperatura de fondo del pozo
La profundidad total del pozo
La temperatura de la superficie
Rtf = Resistividad a la temp de la formación
Rtemp = Resistividad a una temperatura distinta que la
temperatura de la formación
Temp = Temperatura a la cual fue medida la resistividad
Tf = Temperatura de la formación
FORMULA DE RESISTIVIDAD Y TEMPERATURA DE
UNA MUESTRA DE AGUA
RESISTIVIDA TEMPERATURA
