Introducción A La Evaluación Petrofísica Y
Análisis De Datos Sísmicos

2. Definiciones básicas del proceso de
evaluación petrofísica.
Normalmente el petrofísico está buscando petróleo y gas en cantidad económica para
producción. El petrofísico obtiene información de variadas fuentes para poder llegar a una
conclusión final que es básicamente el tipo de roca presente en el reservorio y los
volúmenes de fluidos que están adentro de la roca. El petrofísico utiliza términos de la
industria petrolera tal cual porosidad, permeabilidad y saturación con el objetivo de conocer
la calidad del reservorio.
Importancia de la evaluación petrofísica. Fuente de obtención de datos.
Se resalta la importancia de la petrofísica en la interpretación del
deterioro y la conservación de la piedra de edificación. Para ello se
revisan las características petrográficas más significativas de las rocas
(mineralogía y textura, incluyendo los espacios vacíos), así como las
propiedades félsicas que contribuyen a explicar su comportamiento
respecto a los agentes de alteración.
Perfiles de pozos litológicos eléctricos,
radioactivos y acústicos.
- Registro Gamma Ray(gr)
- Registro De Potencial Espontaneo «Sp»
- Registro De Densidad
- Registros De Diámetros
- Registro De Calibración (Caliper = Cali)
- Resistividad
- Registro De Espectrometría (Ngs)
- Registros De Porosidad
- Registro Neutrónico (Cnl)
- Registros Sónicos (Bhc)

3. Datos empleados para la interpretación del modelo
petrofísico.
• Los modelos petrofísicos, que usualmente
representan un conjunto de ecuaciones, algoritmos
u otros procesos matemáticos, a menudo poseen
múltiples rutinas. Por ejemplo, un modelo
determinístico podría incluir rutinas que: calculen el
volumen de lutitas
•calculen la porosidad total
•calculen la porosidad efectiva
•calculen la saturación de agua
•calculen la permeabilidad.
Resistividad del agua (Rw) definición de
métodos para determinarla
El agua pura es conductora de electricidad, a pesar de que no es un aislante perfecto.
Es difícil obtener un agua absolutamente pura, debido a que es un buen solvente. La
misma agua destilada de altísima calidad tienen alunas sustancias químicas disueltas
en ella, la más frecuente es la sal. Esas impurezas, incluso en concentraciones muy
bajas, permiten al agua conducir electricidad mucho mejor, ya que impurezas como la
sal se separan en iones librasen ella, a través de la cual la corriente eléctrica puede
fluir.
Donde:
Rw= Resistividad del agua
rw= Resistencia del agua
A= Área transversal
L= Longitud
E= Voltaje, Voltios
Lw= Corriente en el agua, Amperios
𝑅 = 𝑟𝑤
𝐴
𝐿
> 𝑅𝑤 =
𝐸
𝐿𝑊
𝑅 =
𝐸
𝐿𝑤
𝐴
𝐿
- Inventarios de estudios previstos.
- Perfiles de pozos
- Datos de producción y descripciones
litológicas
- Datos convencionales y especialidades
de núcleos
- Datos de análisis de agua de formación
Catálogos de información de resistividad del
agua.
Principales actividades del análisis
petrofísico
En la resistividad del agua de formación, puede ser
obtenida, de la medida directa sobre una muestra de agua,
del catalogo de valores de resistividad de agua o de
cálculos de muestras de laboratorios que a su vez da la
Información necesaria que se debe de tener.

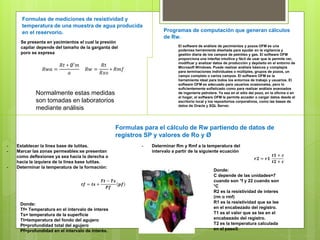

4. Formulas de mediciones de resistividad y
temperatura de una muestra de agua producida
en el reservorio.
Formulas para el cálculo de Rw partiendo de datos de
registros SP y valores de Ro y Ø
- Establecer la linea base de lutitas.
- Marcar las zonas permeables:se presentan
como deflexiones ya sea hacia la derecha o
hacia la izquiera de la linea base lutitas.
- Determinar la temperatura de la formación:
Donde:
Tf= Temperatura en el intervalo de interes
Ts= temperatura de la superficie
Tt=temperatura del fondo del agujero
Pt=profundidad total del agujero
Pf=profundidad en el intervalo de interés.
𝒕𝒇 = 𝒕𝒔 +
𝑻𝒕 − 𝑻𝒔
𝑷𝒇
𝒑𝒇
- Determinar Rm y Rmf a la temperatura del
intervalo a partir de la siguiente ecuación
𝒓𝟐 = 𝒓𝟏
𝒕𝟏 + 𝒄
𝒕𝟐 + 𝒄
Donde:
C depende de las unidades=7
cuando son °f y 22 cuando son
°C
R2 es la resistividad de interes
(rm o rmf)
R1 es la resistividad que se lee
en el encabezado del registro.
T1 es el valor que se lee en el
encabezado del registro.
T2 es la temperatura calculada
en el paso3.
Programas de computación que generan cálculos
de Rw.
Se presenta en yacimientos el cual la presión
capilar depende del tamaño de la garganta del
poro se expresa
Normalmente estas medidas
son tomadas en laboratorios
mediante análisis
𝑅𝑤𝑎 =
𝑅𝑡 ∗ ∅′𝑚
𝑎
𝑅𝑤 =
𝑅𝑡
𝑅𝑥𝑜
∗ 𝑅𝑚𝑓
El software de análisis de yacimientos y pozos OFM es una
poderosa herramienta diseñada para ayudar en la vigilancia y
gestión diaria de los campos de petróleo y gas. El software OFM
proporciona una interfaz intuitiva y fácil de usar que le permite ver,
modificar y analizar datos de producción y depósito en el entorno de
Microsoft Windows. Puede realizar análisis básicos y complejos
para terminaciones individuales o múltiples, grupos de pozos, un
campo completo o varios campos. El software OFM es la
herramienta ideal para todos los entornos de trabajo y usuarios. El
software OFM es adecuado para usuarios ocasionales, pero lo
suficientemente sofisticado como para realizar análisis avanzados
de ingeniería petrolera. Ya sea en el sitio del pozo, en la oficina o en
el hogar, el software OFM le permite acceder o cargar datos desde el
escritorio local y los repositorios corporativos, como las bases de
datos de Oracle y SQL Server.
