El documento describe un accidente en un laboratorio donde se realizaba la limpieza de muestras de corazones mediante extracción Soxhlet con apiasol. El accidente causó daños materiales al laboratorio debido a una explosión e incendio causados por trabajar en una atmósfera explosiva de vapores de apiasol y por utilizar mantas de calentamiento a temperaturas superiores a los parámetros requeridos, así como por una inadecuada refrigeración de los extractores Soxhlet.

1. APLICACIÓN ATS O 3QUÉS
Un laboratorio se debe adelantar LIMPIEZA DE MUESTRAS DE
CORAZONES MEDIANTE EXTRACCION SOXHLET, para esta
actividad utilizará como solvente apiasol.
El trabajo deberá ser realizado en módulo de laboratorio de 64
metros cuadrados con facilidades propias de un laboratorio típico.
Se deben procesar 12 muestras, cada una en sistema
independiente con aproximadamente 350 ml del solvente.

2. APLICACIÓN ATS O 3QUÉS
Algunos parámetros básicos a tener en cuenta en el montaje son los
siguientes:
• Llevar a temperatura de ebullición el solvente.
• Se deben condensar los vapores del solvente a 15°C
aproximadamente.
Los elementos disponibles para la ejecución del trabajo son los
siguientes:
•12 estractores soxleth
• 12 Balones de 500 ml cada uno.
• 2 planchas de calentamiento con 6 puestos cada una.
• 1 Baño refrigerante.
• Facilidades propias de un laboratorio típico.

5. LECCION APRENDIDA

6. DESCRIPCION DEL ACCIDENTE
Explosión e incendio en el Laboratorio de
Extracción de Muestras para Análisis
Petrofísicos Básicos causada durante el
desarrollo de la prueba “LIMPIEZA DE
MUESTRAS DE CORAZONES
MEDIANTE EXTRACCION SOXHLET
CON APIASOL”, causando daños
materiales al laboratorio, el viernes 16 de
mayo de 2003.

12. CLASIFICACION DEL ACCIDENTE
POR CONSECUENCIAS
Accidente Nivel 3 (MENOR):
•Sin lesiones a las personas
•Daños menores a equipos e instalaciones.
•Impacto dentro de los límites del ICP.
POTENCIAL
Potencialmente Grave
Condición o práctica capaz de causar incapacidad permanente, pérdida
de vida o de alguna parte del cuerpo, y/o pérdida considerable de
estructura, equipo o material

13. CONSECUENCIAS
1. Daños materiales en cabina de extracción,
puertas y ventanas del Laboratorio de Extracción de
Muestras para Análisis Petrofísicos Básicos.
2. Parada no programada de operaciones del
Laboratorio.
3. Costos por tiempo invertido en el control de la
contingencia.
4. Costos por tiempo invertido en la investigación.

14. HOJA DE DATOS DEL PRODUCTO
APIASOL: solvente no puro, nafta liviana del crudo apiay
obtenido comercialmente en la unidad de destilación de Apiay.
COMPOSICIÓN: 31.6 % del volumen de n-pentano, .
42.1 % del volumen de i-pentano
DATOS DE INTERES DEL PENTANO:
Temperatura de inflamación: - 40° C
Temperatura de ebullición: 36°C
Temperatura de ignición: 285°C
Rango de explosividad: 1,4 - 8 %

15. CAUSAS INMEDIATAS

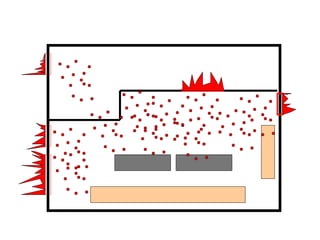

1. Trabajar en atmósfera explosiva de vapores de apiasol.

16. CAUSAS INMEDIATAS
2. Utilización de mantas de
calentamiento que aportan temperaturas
por encima de parámetros requeridos.

17. CAUSAS INMEDIATAS
3. Inadecuada refrigeración para serie de
extractores SOXHLET.

25. t =15° ??
t =15° c

26. t =15° c

27. t =15° c ???
t =15° c

28. ?»t»? ?»t»?
