La diatermia de onda corta es una modalidad terapéutica que utiliza radiación electromagnética de 27 MHz para generar calor en los tejidos de forma segura y controlada. Se aplica comúnmente mediante placas o bobinas para tratar dolor musculoesquelético, mejorar la circulación, aumentar la extensibilidad de los tejidos y acelerar procesos de cicatrización. Puede aplicarse de forma longitudinal u horizontal para lograr diferentes niveles de penetración en los tejidos.

1. DIATERMIAS DE ONDA CORTA
SALVADOR RODRIGUEZ CASTILLO
ESTUDIANTE DE FISIOTERAPIA
UMB

2. Se le denomina diatermia a las corrientes alternas de alta frecuencia
,baja tención y elevada intensidad que generan un aumento de la
temperatura en la zona tratada, dicha modalidad se emplea tanto en la
medicina como en la estética
La diatermia
Se divide en Diatermia de
onda corta
ultracorta
Microonda

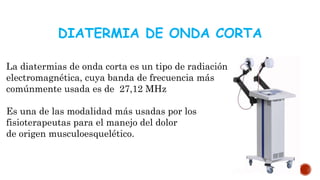

3. DIATERMIA DE ONDA CORTA
La diatermias de onda corta es un tipo de radiación
electromagnética, cuya banda de frecuencia más
comúnmente usada es de 27,12 MHz
Es una de las modalidad más usadas por los
fisioterapeutas para el manejo del dolor
de origen musculoesquelético.

4. Características de la
diatermias de onda corta
• La frecuencia de utilización es de 27 MHz
• Se aplica con placas o bobinas
• Presenta una longitud de onda de 6-12 metros
• El calor es generado por el desplazamiento de
cargas eléctricas dentro de los tejidos
• Se genera mas calor en los tejidos de mayor
conductividad

5. El tamaño de los electrodos se selecciona según
la zona a tratar.
Puede aplicarse en el mismo plano de la zona a
tratar o
 transversalmente
 Longitudinalmente
La profundidad de penetración máxima
es de 7 cm.
Características de aplicación

6. Los medios de aplicación son los electrodos o
bobinas que permiten acoplar el generador al
paciente estos electrodos pueden ser:
• Resistivos. en el que la parte conductora está
directamente en contacto con el paciente.
• Capacitivos. en el que la parte conductora en
contacto con el paciente es cubierta por un
estrato aislante.
modo de aplicación

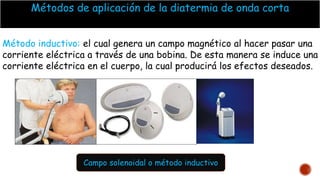

7. Métodos de aplicación de la diatermia de onda corta
Método inductivo: el cual genera un campo magnético al hacer pasar una
corriente eléctrica a través de una bobina. De esta manera se induce una
corriente eléctrica en el cuerpo, la cual producirá los efectos deseados.
Campo solenoidal o método inductivo

8. Aplicación longitudinal
Las capas de tejido están en la misma dirección
que las líneas de campo.
la corriente seguirá la vía de menor resistencia,
es decir, a través de los músculos y tejidos ricos
en agua.
Mayor y mejor penetración

9. Método capacitativo: o por campo condensador se aplica una
corriente alterna a través de 2 electrodos sobre el tejido; la
oscilación de la corriente genera en el usuario una fuerza
electromotriz que genera el efecto terapéutico.
Campo condensador o método capacitativo

10. Aplicación transversal
Las capas de tejido están en dirección
perpendicular a las líneas de campo.
Desde el punto de vista eléctrico se
encuentran conectadas en serie.
Escasa penetración de temperatura
en piel
Producción de calor superficial

11. Efectos fisiológicos
Vasodilatación
Aumento de la conducción nerviosa
Aumento del umbral del dolor
Aumento de la actividad enzimática
Aumento de la extensibilidad de tejidos
blandos

12. EFECTOS BIOLOGICOS DE LA DIATERMIA
El efecto biológico de la diatermia se exterioriza a través de dos
modalidades:
 un efecto energético por el cual da energía al tejido orgánico
mediante la conversión del ADP en ATP;
 un efecto térmico determinado por el impacto de los iones que son
liberados

13. EFECTOS GENERALES DE LA DIATERMIA
 ayuda en la reducción del edema y dolor local.
 mejora en cierta medida la vascularización.
 · La mejora de la movilidad articular.
 · Mejora del aspecto cutáneo
 aceleración del proceso de reparación tisular
 Tiene una acción sedante sobre S.N.C. espasmolítico sobre la fibra
muscular lisa

14. • Controlar el dolor.
• Acelerar procesos de cicatrización
• Disminuir la rigidez articular.
• Aumentar el rango de movimiento.
• Controlar el edemas
• Acelerar la consolidación de las fracturas óseas.
La diatermia por onda corta está indicada para

15. CONTRAINDICACIONES DE LA DIATERMIA
• Pacientes Portadores de implantes y estimuladores eléctricos (marcapasos)
• Personas con Falta de sensibilidad en la piel.
• Piel no íntegra en la zona de la aplicación ( heridas abiertas escaras )
• En neoplasias.
• Úlceras hemorrágicas.
• Infecciones agudas.
• Estados inflamatorios agudos.
• Mujeres que se encuentren en estado de embarazadas
• Pacientes pediátricos que pesen menos de 15 kg

16. Generalidades

17. Máximo
calentamiento
tolerable
Tan caliente como
pueda soportar
Con extrema
precaución para
aumentar la
extensibilidad de las
fibras de colágeno
Calentamiento
normal
Calidez confortable Calor para la
inflamación crónica y
condiciones de larga
duración
Suave
calentamiento
Calor suave Para condiciones
agudas donde los
efectos del
calentamiento deben
ser controlados
Mínimo
calentamiento
perceptible
Para que solo
pueda sentir el
calor
Dosis
Descripción al
paciente Usos
Dosis de diatermia de onda corta

18. BIOGRAFIA
Rodriguez, J. (2004). Electroterapia en Fisioterapia. Ultrasonido. Infrarrojos. . Madrid Editorial
médica Panamericana
https://es.slideshare.net/AlejandraBautista18/diatermia-66830046
http://ocw.pucv.cl/cursos-1/fisioterapia-i/materiales-de-clases-1/catedras/09-onda-corta-
principios-terapeuticos
