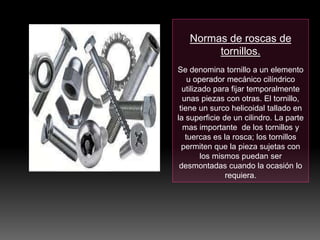

2. Normas de roscas de
tornillos.
Se denomina tornillo a un elemento
u operador mecánico cilíndrico
utilizado para fijar temporalmente
unas piezas con otras. El tornillo,
tiene un surco helicoidal tallado en
la superficie de un cilindro. La parte
mas importante de los tornillos y
tuercas es la rosca; los tornillos
permiten que la pieza sujetas con
los mismos puedan ser
desmontadas cuando la ocasión lo
requiera.

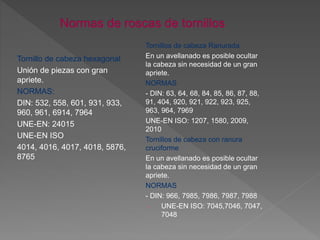

3. Tornillo de cabeza hexagonal
Unión de piezas con gran
apriete.
NORMAS:
DIN: 532, 558, 601, 931, 933,
960, 961, 6914, 7964
UNE-EN: 24015
UNE-EN ISO
4014, 4016, 4017, 4018, 5876,
8765
Tornillos de cabeza Ranurada
En un avellanado es posible ocultar
la cabeza sin necesidad de un gran
apriete.
NORMAS
- DIN: 63, 64, 68, 84, 85, 86, 87, 88,
91, 404, 920, 921, 922, 923, 925,
963, 964, 7969
UNE-EN ISO: 1207, 1580, 2009,
2010
Tornillos de cabeza con ranura
cruciforme
En un avellanado es posible ocultar
la cabeza sin necesidad de un gran
apriete.
NORMAS
- DIN: 966, 7985, 7986, 7987, 7988
- UNE-EN ISO: 7045,7046, 7047,
7048

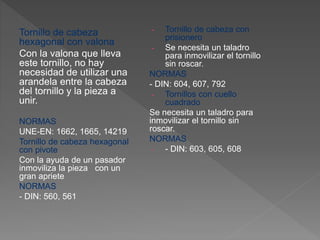

4. Tornillo de cabeza
hexagonal con valona
Con la valona que lleva
este tornillo, no hay
necesidad de utilizar una
arandela entre la cabeza
del tornillo y la pieza a
unir.
NORMAS
UNE-EN: 1662, 1665, 14219
Tornillo de cabeza hexagonal
con pivote
Con la ayuda de un pasador
inmoviliza la pieza con un
gran apriete
NORMAS
- DIN: 560, 561
- Tornillo de cabeza con
prisionero
- Se necesita un taladro
para inmovilizar el tornillo
sin roscar.
NORMAS
- DIN: 604, 607, 792
- Tornillos con cuello
cuadrado
Se necesita un taladro para
inmovilizar el tornillo sin
roscar.
NORMAS
- - DIN: 603, 605, 608

5. Los elementos de unión roscados es de gran importancia ya que nos
permite el fácil montaje y desmontajes de diferentes piezas así
logramos el fácil mantenimiento de las maquinas industriales.
Una Rosca es una arista helicoidal de un tornillo o de una tuerca, de
sección triangular, cuadrada o roma, formada sobre un núcleo
cilíndrico, cuyo diámetro y paso se hallan normalizados. Las rocas son
utilizadas para la unión de diferentes cuerpo ;cada cuerpo u objeto que
queramos unir son de diferentes formas.

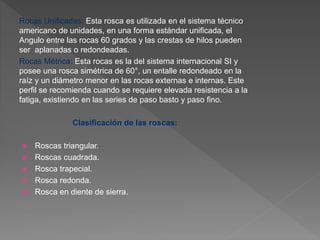

6. Rocas Unificadas: Esta rosca es utilizada en el sistema técnico
americano de unidades, en una forma estándar unificada, el
Angulo entre las rocas 60 grados y las crestas de hilos pueden
ser aplanadas o redondeadas.
Rocas Métrica: Esta rocas es la del sistema internacional SI y
posee una rosca simétrica de 60°, un entalle redondeado en la
raíz y un diámetro menor en las rocas externas e internas. Este
perfil se recomienda cuando se requiere elevada resistencia a la
fatiga, existiendo en las series de paso basto y paso fino.

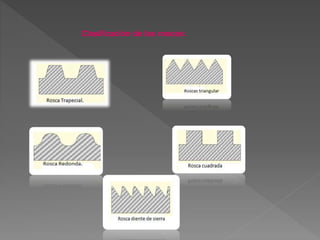

Clasificación de las roscas:
 Roscas triangular.
 Roscas cuadrada.
 Rosca trapecial.
 Rosca redonda.
 Rosca en diente de sierra.

7. Clasificación de las roscas:

8. Las roscas se representan mediante símbolos , las roscas
normalizadas se presenta n el dibujo cuando es visible en el
mediante una línea de trazo que aparece como consecuencia del
roscado.
Por razones casi siempre se encuentra en DIN en los dibujos
antiguos y en obras de enseñanza del dibujo, pero en los nuevos
dibujos, en los nuevos dibujos se debería implementar la
representación ISO.

9. El objetivo que cumplen los dispositivo de seguridad es inmovilizar
los tornillos y tuercas , para así impedir que se aflojen bajo cualquier
golpe. Temperatura o en el mayor de los casos las vibraciones.
Existen diferentes sistemas que provocan la inmovilización de los
tornillos y tuercas.
Algunos dispositivos de seguridad son:
Contratuerca: Tuerca auxiliar que se superpone a otra para evitar qu
e esta se afloje o ceda debido a las vibraciones u otras causas.
Arandelas onduladas: Se utilizan habitualmente en aplicaciones con
fuerzas axiales en deflexiones medias. Estas arandelas proporcionan
una altura libre y una fuerza mayores que las arandelas onduladas
normales.
Arandela con Solapa: Es utilizada para la inmovilización de tornillos y
tuercas que muestra una forma prismática al alterar permanente el
material que la constituye.

10. Se usan para la unión no permanente de cualquier elemento,
son de gran utilidad en diferentes ocasiones y con
propiedades de diseño y construcción que permite un acople
perfecto.
Algunos tipos de tornillos roscados son:
 Tornillos tirafondo para madera.
 Tornillos tirafondo para paredes.
 Autorroscantes
 Tornillos de roscas cilíndricos.

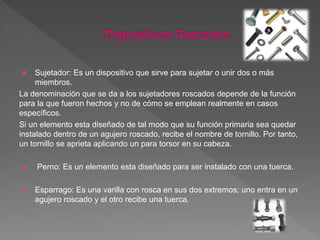

11.  Sujetador: Es un dispositivo que sirve para sujetar o unir dos o más
miembros.
La denominación que se da a los sujetadores roscados depende de la función
para la que fueron hechos y no de cómo se emplean realmente en casos
específicos.
Si un elemento esta diseñado de tal modo que su función primaria sea quedar
instalado dentro de un agujero roscado, recibe el nombre de tornillo. Por tanto,
un tornillo se aprieta aplicando un para torsor en su cabeza.
 Perno: Es un elemento esta diseñado para ser instalado con una tuerca.
 Esparrago: Es una varilla con rosca en sus dos extremos; uno entra en un
agujero roscado y el otro recibe una tuerca.
