1. Tipos de Tornillos y
Clasificación
Elio Antonio Mas y Rubi
CI: 27229626
Escuela: 45
Ing. Industrial
Republica Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación
Instituto Universitario Politécnico Santiago Mariño
Mérida Estado Mérida

2. NORMAS DE ROSCAS DE TORNILLOS
De acuerdo a la inmensa diversidad de mecanismos y maquinas en general, con una gran cantidad de piezas
accesorias que los componen, tienen unas formas y dimensiones ya predeterminadas en una serie de normas, es decir,
son piezas normalizadas.
La designación de la rosca es la identificación de los principales elementos que intervienen en la fabricación de
una rosca determinada, se hace por medio de su letra representativa e indicando la dimensión del diámetro exterior y el
paso.
d: diámetro mayor básico.
p: paso de la rosca.
At: área de esfuerzo de tensión.
Resistencia: de acuerdo al grado del perno indicado por el fabricante.
Como algunos organismos de normalización se pueden nombrar:
ISO: Organización Internacional de Normalización.
DIN: Comité de Normas Alemán.
USASI: Instituto de Normalización para los Estados de América.
UNE: Instituto de Racionalización y Normalización.
Según el uso al que se destinen las roscas existe distinto perfiles, el más usado es el triangular, usado en las
roscas Métricas Internacional y en la Anglosajona Withworth.

3. MATERIALES SEGÚN CATÁLOGOS DE FABRICANTE PARA ELEMENTOS ROSCADOS
Los elementos roscados se usan extensamente en la fabricación de casi todos los diseños de ingeniería
ya que suministran un método relativamente rápido y fácil para mantener unidas dos partes y para ejercer
una fuerza que se pueda utilizar para ajustar partes movibles. Se puede decir que uno de ellos son:
Son elementos de
ajuste o transmisión de fuerza, el
cual cumple la función de sujetar
un cuerpo con otro o con muchos.
Posee rosca en sus dos
extremos, uno entra en una pieza roscada y
en el otro se coloca una tuerca, para así de
realizar una unión.
Es un
dispositivo mecánico con
cabeza en uno de sus
extremos y rosca en el otro,
estos hacen juego con
tuercas

4. REPRESENTACIÓN DE ROSCAS SEGÚN DIN, ISO
Las roscas se representan mediante símbolos, la rosca normalizada se representa
en el dibujo cuando es visible en él mediante una línea de trazo que aparece como
consecuencia del roscado, la salida de la rosca no se dibuja; existen tablas normalizadas por
separado, para roscas metricas y roscas whitworth.
DIN ISO
1 Línea de cierre de la rosca: espesor de
las líneas de ejes.
Diámetro: línea de trazos.
Línea de cierre de la rosca: 0,7 mm.
Diámetro del núcleo: 0,35 mm.
2
rosca de tuerca
Los avellanados o alojamientos no se dibujan en la vista superior

5. REPRESENTACIÓN DE ROSCAS SEGÚN DIN, ISO
DIN ISO
3
Agujero roscado: vista
Sección (oculto)
Vista Sección
(oculto)
4 El perno se indica El perno no se
seccionado en la dibuja en la
vista superior. vista superior.
¾ de circunferencia desplazados
entre sí para diferenciación.

6. Existen roscas de fijación con diferente forma para que se suelten con dificultad como
son:
Rosca Métrica: El triángulo fundamental
es equilátero, tanto en la rosca normal como
la fina y la norma que lo regula es la DIN 13.
Rosca Whitworth: presenta un perfil del triángulo
fundamental isósceles, siendo su lado menor igual
al paso. El ángulo de rosca es de 55º y el fondo de
los filetes del tornillo son redondos, seguidamente
dirigido por las normas DIN

7. Dispositivosde SeguridadenlosTornillos
(pasadoresy arandelas)
Constituyen un método para conectar o unir dos piezas o más entre si, ya sean con distintos procesos,
estos se utilizan en la ingeniería de casi cualquier producto o estructura.
Arandelas Elásticas: según norma son elementos elásticos unidos en arrastre de forma tensados, para
uniones de tornillo de las clases de resistencia impidiendo su aflojamiento.

8. DISPOSITIVOS DE SEGURIDAD EN LOS TORNILLOS
(PASADORES Y ARANDELAS)

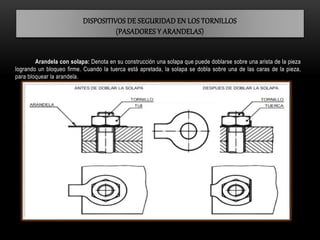

Arandela con solapa: Denota en su construcción una solapa que puede doblarse sobre una arista de la pieza
logrando un bloqueo firme. Cuando la tuerca está apretada, la solapa se dobla sobre una de las caras de la pieza,
para bloquear la arandela.

9. DISPOSITIVOS DE SEGURIDAD EN LOS TORNILLOS
(PASADORES Y ARANDELAS)

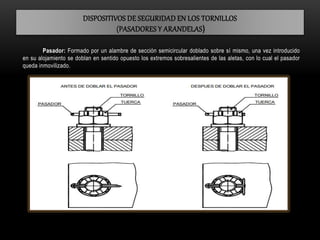

Pasador: Formado por un alambre de sección semicircular doblado sobre sí mismo, una vez introducido
en su alojamiento se doblan en sentido opuesto los extremos sobresalientes de las aletas, con lo cual el pasador
queda inmovilizado.

10. TIPOS Y APLICACIONES DE TORNILLOS ROSCADOS
Un tornillo puede cumplir funciones como ser factor de unión entre varios elementos y también de
transformar movimientos, siendo utilizado para sujetar diversas piezas por medio de la rosca
Posee generalmente dos partes:
• Cabeza: la cabeza tiene formas variadas según cual sea la herramienta para su montaje
• Espiga: es un elemento cilíndrico, puede estar roscado totalmente o sólo un poco.

11. SEGÚN SU FUNCIÓN EXISTEN VARIOS TIPOS DE TORNILLOS
Tornillo de presión: se representa cuando la fuerza Tornillo de Fijación: realiza la unión interfiriéndose entre
que responde la unión, la realiza el extremo de la dos elementos e impidiendo el movimiento entre ellos.
espiga, empujando y presionando a la pieza.
Tornillo de Guía: se maneja la forma especial del Tornillo de Montaje: se ejerce cuando la cabeza del
extremo de su espiga, para permitir un movimiento tornillo utiliza la presión que garantiza la unión.
entre los movimientos que une e impedir el otro.

12. CLASIFICACIÓN DE LAS ROSCAS:
