El documento describe diferentes tipos de uniones para elementos amovibles y fijos no estructurales, incluyendo uniones atornilladas, mediante remaches, pasadores, abrazaderas y grapas. Explica que las uniones atornilladas son fáciles de desmontar, altamente resistentes y portátiles, y se pueden usar en cualquier material. También describe las características y componentes de las uniones atornilladas como tornillos, tuercas y roscas.

1. TIPOS DE UNIONES Elementos amovibles y fijos no estructurales.

2. Tipos de uniones. Elementos amovibles y fijos no estructurales.

3. Uniones. Mediante tornillos. Características: Fácil desmontaje Altas tensiones. Unión con discontinuidad. Alta resistencia a la temperatura. Necesidad de poco equipamiento. Portabilidad inmediata. Unión de cualquier material. Elementos amovibles y fijos no estructurales.

4. Uniones atornilladas. Tornillos. Elementos amovibles y fijos no estructurales.

5. Uniones atornilladas. MÉTRICA Los tornillos normales diferencian su calidad en función de la resistencia mecánica que tienen. La Norma (EN ISO 898-1) establece el siguiente código de calidades 4.6, 5.6, 5.8, 6.8, 8.8, 10.9 y 12.9. Los fabricantes están obligados a estampar en la cabeza de los tornillos la calidad a la que pertenecen. Dureza de los tornillos. Elementos amovibles y fijos no estructurales. Rosca Whitwoth

6. Uniones atornilladas. D = diámetro exterior D= diámetro interior P = paso h= distancia entre cresta y valle. Partes del tornillo. Elementos amovibles y fijos no estructurales.

7. Uniones atornilladas. Clasificación de los tornillos: por el tipo de rosca. Por la forma interior de la cabeza. Por su forma exterior. Según su función. Tipos de roscas.

8. Rosca métrica Paso 60 º Uniones atornilladas. Elementos amovibles y fijos no estructurales.

9. Rosca Whitwoth Paso 55º Uniones atornilladas. Elementos amovibles y fijos no estructurales.

10. Uniones atornilladas. Roscas métricas normalizadas. Elementos amovibles y fijos no estructurales.

11. Uniones atornilladas. Roscas Whitworth normalizadas.. Elementos amovibles y fijos no estructurales.

12. Uniones atornilladas. Peines de roscas Exteriores. Elementos amovibles y fijos no estructurales.

13. Uniones atornilladas. Peines de roscas interiores. Elementos amovibles y fijos no estructurales.

14. Uniones atornilladas. Determinación del paso con calibre. Elementos amovibles y fijos no estructurales.

15. Uniones atornilladas. Roscado exterior.

16. Terraja seccionada ( fig. 12.22.) 45º 90º Volver al índice Uniones atornilladas. Roscado exterior.

17. Uniones atornilladas. Roscado exterior.

18. Uniones atornilladas. Roscado exterior.

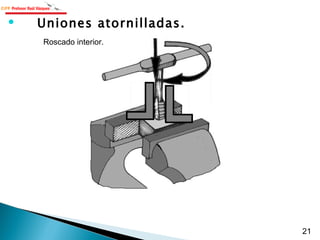

19. Uniones atornilladas. Roscado interior.

20. Uniones atornilladas. Roscado interior.

21. Uniones atornilladas. Roscado interior.

22. D br = d ext - paso Uniones atornilladas. Formulas roscado manual.

23. Uniones atornilladas. Elementos amovibles y fijos no estructurales.

24. Uniones atornilladas. Elementos amovibles y fijos no estructurales.

25. Uniones atornilladas. Tuercas. Elementos amovibles y fijos no estructurales.

26. Uniones atornilladas. Tuercas almenadas. Elementos amovibles y fijos no estructurales.

27. Uniones atornilladas. Tuercas enjauladas. Elementos amovibles y fijos no estructurales.

28. Uniones atornilladas. Tuercas para chapa. Elementos amovibles y fijos no estructurales.

29. Uniones atornilladas. Arandelas. Elementos amovibles y fijos no estructurales.

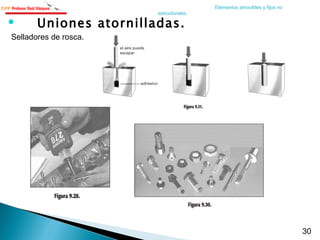

30. Uniones atornilladas. Selladores de rosca. Elementos amovibles y fijos no estructurales.

31. Recubrimientos aluminio: polvo cinc, zn/sn, cinc/laca Color verde. Uniones atornilladas. Elementos amovibles y fijos no estructurales.

32. Uniones atornilladas. Problemas con uniones atornilladas. Contratuerca Saca espárragos. Elementos amovibles y fijos no estructurales.

33. Uniones atornilladas. Extractor de espárragos a izquierdas. Elementos amovibles y fijos no estructurales.

34. Uniones atornilladas. Problemas con uniones atornilladas. Tronzatuercas Elementos amovibles y fijos no estructurales.

35. Uniones atornilladas. Problemas con uniones atornilladas. Elementos amovibles y fijos no estructurales.

36. Uniones atornilladas. Reparación de roscas. Lima de roscas. Elementos amovibles y fijos no estructurales.

37. Reparación de roscas. Helicois. Uniones atornilladas. Elementos amovibles y fijos no estructurales.

38. Reparación de roscas. Casquillos.. Uniones atornilladas. Elementos amovibles y fijos no estructurales.

39. Uniones mediante remaches. Elementos amovibles y fijos no estructurales.

40. Uniones mediante remaches. Por su forma. tipos de remaches. Elementos amovibles y fijos no estructurales.

41. Uniones mediante remaches. Por su cabeza. tipos de remaches. Elementos amovibles y fijos no estructurales.

42. Uniones mediante remaches. Estampación. tipos de remaches. Elementos amovibles y fijos no estructurales.

43. Uniones mediante remaches. convencional tipos de remaches. Ciegos o tracción. Elementos amovibles y fijos no estructurales.

44. Ciegos o tracción. Uniones mediante remaches. tipos de remaches. Elementos amovibles y fijos no estructurales.

45. Uniones mediante remaches. Remaches estampados. tipos de remaches. Elementos amovibles y fijos no estructurales.

46. Uniones mediante remaches tipos de remaches. Elementos amovibles y fijos no estructurales.

47. Uniones mediante remaches. Tuerca remachable. tipos de remaches. Elementos amovibles y fijos no estructurales.

48. Uniones mediante remaches. Proceso de remachado. Elementos amovibles y fijos no estructurales.

49. Uniones mediante remaches. -Diámetro: remache 1,5 - 2 veces el grosor de la chapa mas gruesa. -Longitud: 1,5 veces el diámetro. Proceso de remachado. Elementos amovibles y fijos no estructurales.

50. Uniones mediante remaches Solape dos filas a tresbolillos Solape una fila Solape dos filas rectas Cubre juntas y dos filas de remaches Proceso de remachado. Elementos amovibles y fijos no estructurales.

51. Uniones mediante remaches. Proceso de remachado. Elementos amovibles y fijos no estructurales.

52. Uniones mediante remaches remachadoras. Elementos amovibles y fijos no estructurales.

53. Uniones : Uniones mediante pasadores cilíndricos . Elementos amovibles y fijos no estructurales.

54. Uniones: Uniones mediante pasadores elásticos. Elementos amovibles y fijos no estructurales.

55. Uniones: Uniones mediante pasadores cónicos. Elementos amovibles y fijos no estructurales.

56. Uniones : Uniones mediante pasadores de aleta . Elementos amovibles y fijos no estructurales.

57. Uniones : Uniones mediante pasadores de horquilla . Elementos amovibles y fijos no estructurales.

58. Uniones : Uniones mediante pasadores articulados . Elementos amovibles y fijos no estructurales.

59. Uniones . : Uniones mediante anillos de seguridad . Elementos amovibles y fijos no estructurales.

60. Uniones: Uniones mediante presillas . Elementos amovibles y fijos no estructurales.

61. Uniones: Uniones mediante chavetas y prisioneros . Elementos amovibles y fijos no estructurales.

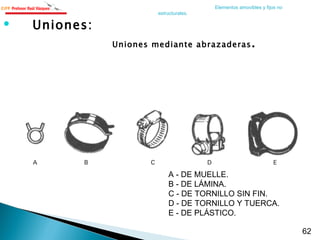

62. Uniones: Uniones mediante abrazaderas . A - DE MUELLE. B - DE LÁMINA. C - DE TORNILLO SIN FIN. D - DE TORNILLO Y TUERCA. E - DE PLÁSTICO. Elementos amovibles y fijos no estructurales.

63. Uniones: Uniones mediante bridas . Bridas de cinta Bridas. Elementos amovibles y fijos no estructurales.

64. Uniones: Uniones mediante Dual Lock . Elementos amovibles y fijos no estructurales.

65. Uniones: Uniones mediante grapas . Elementos amovibles y fijos no estructurales.
