1. REDES LOCALES BÁSICAS
DIEGO FERNANDO QUIJANO HÓMEZ
Código 14396543
TUTOR:
OSCAR IVAN VALDERRAMA
UNIVERSIDAD ABIERTA Y A DISTANCIA UNAD
INGENIERIA ELECTRONICA
CEAD IBAGUE

2. 2015
Cuál es la diferencia entre dato y señal.
La diferencia es que los datos son información (textos, números enteros, etc.) y
la señal Son la representación eléctrica de los datos. Los diferentes medios de
transmisión permiten el envío de los datos en forma de variaciones de
parámetros eléctricos, como tensiones o intensidades.
Que se entiende por señalización.
Señalización: la propagación física de una señal a través del medio adecuado.
Que es la transmisión de datos y cuál es su clasificación.
Transmisión de datos, es la transferencia física de datos (un flujo digital de bits)
por un canal de comunicación punto a punto o punto a multipunto. Ejemplos de
estos canales son cables de par trenzado, fibra óptica, los canales de
comunicación inalámbrica y medios de almacenamiento. Los datos se
representan como una señal electromagnética, una señal de tensión eléctrica,
ondas radioeléctricas, microondas o infrarrojos.
La clasificación de los sistemas de transmisión se realiza según tres conceptos
independientes: el medio utilizado, el carácter de la transmisión y el tipo de
señal empleada. La clasificación en cada uno de estos grupos es la siguiente:
· Según el medio que utilizan:
Transmisión por línea, es decir, aquellos medios que utilizan como soporte
físico el cable. Este tipo de medios se clasifican en: cable de pares (de este tipo
son los cables telefónicos del tramo particular del abonado), coaxial (cable de
la antena de televisión) y fibra óptica.
Transmisión por radio: radioenlaces fijos (de este tipo son los radioenlaces que
se pueden observar en las torres de comunicaciones de las ciudades o en los
repetidores de televisión que se encuentran situados en algunas montañas),
móviles y satélites.
· Según el carácter de la transmisión:
Símplex: unidireccional. Sólo se transmite del emisor al receptor, por ejemplo,
la televisión o las emisoras de radio.
Semidúplex: unidireccional con posibilidades de conmutación del flujo. Sólo se
transmite en una dirección pero ésta se puede cambiar. Por ejemplo, las
emisoras de radioaficionados, donde para cambiar la dirección de transmisión

3. se establece un protocolo: al terminar de emitir una información, la fuente dice
corto y cambio, con lo que suelta un botón y se queda a la escucha.
Dúplex: bidireccional. Se transmite y se recibe al mismo tiempo, por ejemplo,
el teléfono.
· Según la naturaleza de la señal:
Analógicos: la señal transmitida tiene una variación temporal, bien sea de
amplitud bien sea de fase, continua y proporcional al valor que se desea
transmitir.
Digitales: la señal transmitida tiene variaciones discretas de amplitud o fase,
que codifican en un conjunto finito de valores, todos los valores posibles que
desean transmitir.
Que son las señales análogas y las señales digitales (características).
Señales analógicas
 Son variables eléctricas que evolucionan en el tiempo en forma análoga
a alguna variable física. Estas variables pueden presentarse en la forma
de una corriente, una tensión o una carga eléctrica. Varían en forma
continua entre un límite inferior y un límite superior. Cuando estos límites
coinciden con los límites que admite un determinado dispositivo, se dice
que la señal está normalizada. La ventaja de trabajar con señales
normalizadas es que se aprovecha mejor la relación señal/ruido del
dispositivo. Una señal analógica es continua, y puede tomar infinitos
valores.
Señales digitales
 Son variables eléctricas con dos niveles bien diferenciados que se
alternan en el tiempo transmitiendo información según un código
previamente acordado. Cada nivel eléctrico representa uno de dos
símbolos: 0 ó 1, V o F, etc. Los niveles específicos dependen del tipo de
dispositivos utilizado. Una señal digital es discontinua, y sólo puede
tomar dos valores o estados: 0 y 1, que pueden ser impulsos eléctricos
de baja y alta tensión, interruptores abiertos o cerrados, etc.

4. Características de las Señales Analógicas
Señales Periódicas: Se repiten todos sus valores en un espacio de tiempo, es
decir, cada cierto tiempo repiten la figura.
Señales Aperiódicas: No repiten sus valores, y por tanto no podemos predecir
su evolución.
Período (T): Tiempo que tarde en ejecutar un ciclo, es decir en repetirse la
señal.
Unidades de medida del periodo:
Segundos
Submúltiplos:
ms(milisegundos) µs(microsegundos) ns(nanosegundos) ps(picosegundos)
Frecuencia (f): Número de ciclos que una señal periódica ejecuta por segundo.
Unidad de Medida: Hercio (Hz)
Múltiplos: KHz (Kilohercios)
MHz(Megahercios)
GHz(Gigahercios) Thz(Terahercios)
Frecuencia (f)=1/T (Herz)
T=1/t (segundos)
Amplitud (A)= Altura o profundidad de la onda.
Características de las Señales Digitales
También son periódicas.
Poseen un número discreto (limitado) de estados. Si el número de estados
posibles es 2, se llaman señales digitales binarias; si poseen más de 2 estados,
se llaman señales digitales multinivel.
La duración de los pulsos es igual siempre en las señales que vamos a ver.
Esta duración la llamamos “T”, y su unidad es el segundo, aunque se utilizan
los submúltiplos.
Velocidad de modulación (Vm): número de pulsos que una señal digital ejecuta
por segundo, su unidad es badio.
Vm=Nºdebits/Tiempo
Vm=1/T
Velocidad de transmisión: número de bits que se envían o reciben por segundo
en un sistema de transmisión de datos.
Vt=Vmx . Nº debits del pulso
Velocidad de transferencia de datos: está dada por la cantidad media de bits
que se transmiten entre dos sistemas de datos.
Vtrans= Cantidad de bits transmitidos
Tiempo empleado
Capacidad de un Canal: es la velocidad de transmisión máxima que se puede
alcanzar en el canal.

5. Ancho de Banda
En las redes de computadores, el ancho de banda a menudo se utiliza como
sinónimo para la tasa de transferencia de datos - la cantidad de datos que se
puedan llevar de un punto a otro en un período dado (generalmente un
segundo).
Señal en Banda Base
Señal modulante (Que contiene en sí el mensaje a transmitir) tal y como se
presenta en su forma original, con su espectro sin corrimiento de frecuencia
alguno.
En los sistemas de transmisión, la banda base suele usarse para modular una
portadora. Durante ese proceso se reconstruye la señal original de la banda
base.
En una señal que es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda.
Amplitud de pico: es el valor máximo (o energía) de la señal en el tiempo. La
amplitud indica la altura de la señal. La unidad de la amplitud depende del tipo
de señal. En las señales eléctricas su valor se mide en voltios.
• La frecuencia (f): es la razón (en ciclos por segundo o Herzios -Hz) a la que la
señal se repite. Es el número de periodos por segundo.
• El Periodo (T): La cantidad de tiempo transcurrido entre dos repeticiones
consecutivas de la señal. Es la cantidad de tiempo en segundos que necesita
una señal para completar un ciclo. Por tanto T= 1/f. El periodo es la inversa de
la frecuencia.
• La fase: La medida de la posición relativa de la señal dentro de un periodo de
la misma. Es decir describe la forma de la onda relativa al instante de tiempo 0.
• Longitud de onda (λ): La distancia que ocupa un ciclo, es decir la distancia
entre dos puntos de igual fase en dos ciclos consecutivos. λ = v.T; λ.f=v; v=
velocidad en metros por segundo.
Explique que es el espectro y que es el ancho de banda y cuáles son sus
características.
Espectro de una señal: es el conjunto de las frecuencias que lo constituyen.
Ancho de banda: anchura del espectro. Es decir la diferencia entre la
frecuencia más alta y más baja del espectro. Si el espectro está formado por
señales de entre 4 Mz y 1 Mhz,

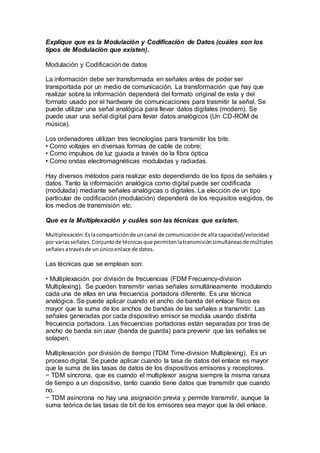

6. Explique que es la Modulación y Codificación de Datos (cuáles son los
tipos de Modulación que existen).
Modulación y Codificaciónde datos
La información debe ser transformada en señales antes de poder ser
transportada por un medio de comunicación. La transformación que hay que
realizar sobre la información dependerá del formato original de esta y del
formato usado por el hardware de comunicaciones para trasmitir la señal. Se
puede utilizar una señal analógica para llevar datos digitales (modem). Se
puede usar una señal digital para llevar datos analógicos (Un CD-ROM de
música).
Los ordenadores utilizan tres tecnologías para transmitir los bits:
• Como voltajes en diversas formas de cable de cobre;
• Como impulsos de luz guiada a través de la fibra óptica
• Como ondas electromagnéticas moduladas y radiadas.
Hay diversos métodos para realizar esto dependiendo de los tipos de señales y
datos. Tanto la información analógica como digital puede ser codificada
(modulada) mediante señales analógicas o digitales. La elección de un tipo
particular de codificación (modulación) dependerá de los requisitos exigidos, de
los medios de transmisión etc.
Que es la Multiplexación y cuáles son las técnicas que existen.
Multiplexación:Eslacomparticiónde uncanal de comunicaciónde alta capacidad/velocidad
por variasseñales.Conjuntode técnicasque permitenlatransmisiónsimultáneasde múltiples
señalesatravésde un únicoenlace de datos.
Las técnicas que se emplean son:
• Multiplexación por división de frecuencias (FDM Frecuency-division
Multiplexing). Se pueden transmitir varias señales simultáneamente modulando
cada una de ellas en una frecuencia portadora diferente. Es una técnica
analógica. Se puede aplicar cuando el ancho de banda del enlace físico es
mayor que la suma de los anchos de bandas de las señales a transmitir. Las
señales generadas por cada dispositivo emisor se modula usando distinta
frecuencia portadora. Las frecuencias portadoras están separadas por tiras de
ancho de banda sin usar (banda de guarda) para prevenir que las señales se
solapen.
Multiplexación por división de tiempo (TDM Time-division Multiplexing). Es un
proceso digital. Se puede aplicar cuando la tasa de datos del enlace es mayor
que la suma de las tasas de datos de los dispositivos emisores y receptores.
− TDM síncrona, que es cuando el multiplexor asigna siempre la misma ranura
de tiempo a un dispositivo, tanto cuando tiene datos que transmitir que cuando
no.
− TDM asíncrona no hay una asignación previa y permite transmitir, aunque la
suma teórica de las tasas de bit de los emisores sea mayor que la del enlace.

7. Cada trama deben de incorporar una dirección para identificar a que dispositivo
pertenecen los datos que están transmitiendo.
RDSI, ADSL, ATM, SONET utilizan técnicas de Multiplexación. Estas
tecnologías las veremos
Mulplixación Inversa. Es el caso opuesto a la multiplexación. Toma el flujo de
una línea
de alta velocidad y lo reparte entre varias de menor velocidad.

8. REFERENCIAS
Normas APA. Recuperado el 20 de agosto de 2015, de:
http://www.mundonets.com/normas-apa/
Dato, señal, señalización espectro y ancho de banda
http://www.mfbarcell.es/redes_de_datos/tema_07/tema07_senales.pdf
Transmisión de datos
https://es.wikipedia.org/wiki/Transmisi%C3%B3n_de_datos
Clasificación de los sistemas de transmisión
http://proyectojosebritto.jimdo.com/clasificaci%C3%B3n-de-los-sistemas-de-
transmisi%C3%B3n/
Señales análogas señales digitales
http://www.fceia.unr.edu.ar/enica3/da-ad.pdf
Características señales análogas y las señales digitales
http://electivaivteleinformaticaunerg.blogspot.com/2009/07/caracteristicas-de-
las-senales-de.html
