Introducción a las Redes de ComputadoresNata Chaparro
Conceptos de transmisión de datos
• Dato:
Cualquier entidad capaz de transportar información
• Señales:
Representación eléctrica o electromagnética de los
datos
• Señalización:
La propagación física de una señal a través del medio
adecuado.
• Transmisión:
La comunicación de datos mediante la propagación y
el procesamiento de señales.
Tipos de datos
• Datos analógicos:
Pueden tomar valores en un intervalo continuo
La mayoría de los datos que se toman por sensores
• Ejemplo el vídeo.
• Datos digitales:
Toman valores discretos
• Ejemplo: los textos o los números enteros
Tipos de datos
• Datos analógicos:
Pueden tomar valores en un intervalo continuo
La mayoría de los datos que se toman por sensores
• Ejemplo el vídeo.
• Datos digitales:
Toman valores discretos
• Ejemplo: los textos o los números enteros

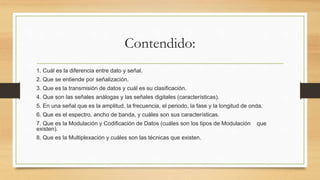

2. Contendido:
1. Cuál es la diferencia entre dato y señal.
2. Que se entiende por señalización.
3. Que es la transmisión de datos y cuál es su clasificación.
4. Que son las señales análogas y las señales digitales (características).
5. En una señal que es la amplitud, la frecuencia, el periodo, la fase y la longitud de onda.
6. Que es el espectro, ancho de banda, y cuáles son sus características.
7. Que es la Modulación y Codificación de Datos (cuáles son los tipos de Modulación que
existen).
8. Que es la Multiplexación y cuáles son las técnicas que existen.

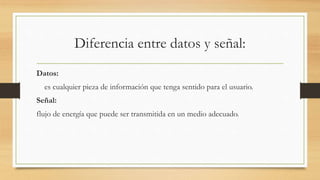

3. Diferencia entre datos y señal:
Datos:
es cualquier pieza de información que tenga sentido para el usuario.
Señal:
flujo de energía que puede ser transmitida en un medio adecuado.

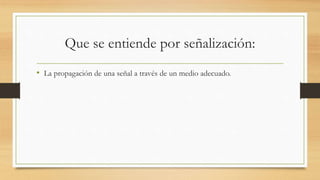

4. Que se entiende por señalización:
• La propagación de una señal a través de un medio adecuado.

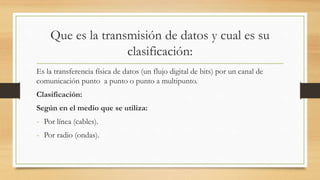

5. Que es la transmisión de datos y cual es su
clasificación:
Es la transferencia física de datos (un flujo digital de bits) por un canal de
comunicación punto a punto o punto a multipunto.
Clasificación:
Según en el medio que se utiliza:
- Por línea (cables).
- Por radio (ondas).

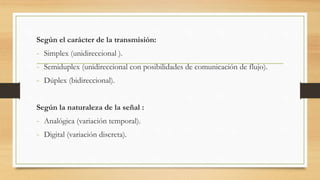

6. Según el carácter de la transmisión:
- Simplex (unidireccional ).
- Semiduplex (unidireccional con posibilidades de comunicación de flujo).
- Dúplex (bidireccional).
Según la naturaleza de la señal :
- Analógica (variación temporal).
- Digital (variación discreta).

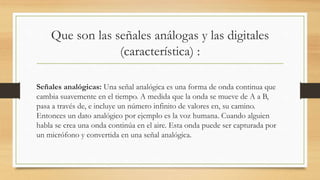

7. Que son las señales análogas y las digitales
(característica) :
Señales analógicas: Una señal analógica es una forma de onda continua que
cambia suavemente en el tiempo. A medida que la onda se mueve de A a B,
pasa a través de, e incluye un número infinito de valores en, su camino.
Entonces un dato analógico por ejemplo es la voz humana. Cuando alguien
habla se crea una onda continúa en el aire. Esta onda puede ser capturada por
un micrófono y convertida en una señal analógica.

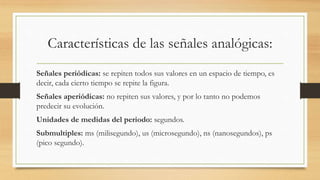

8. Características de las señales analógicas:
Señales periódicas: se repiten todos sus valores en un espacio de tiempo, es
decir, cada cierto tiempo se repite la figura.
Señales aperiódicas: no repiten sus valores, y por lo tanto no podemos
predecir su evolución.
Unidades de medidas del periodo: segundos.
Submultiples: ms (milisegundo), us (microsegundo), ns (nanosegundos), ps
(pico segundo).

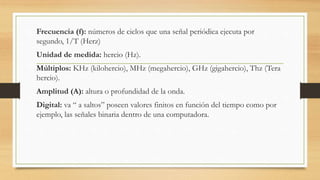

9. Frecuencia (f): números de ciclos que una señal periódica ejecuta por
segundo, 1/T (Herz)
Unidad de medida: hercio (Hz).
Múltiplos: KHz (kilohercio), MHz (megahercio), GHz (gigahercio), Thz (Tera
hercio).
Amplitud (A): altura o profundidad de la onda.
Digital: va “ a saltos” poseen valores finitos en función del tiempo como por
ejemplo, las señales binaria dentro de una computadora.

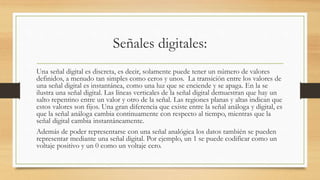

10. Señales digitales:
Una señal digital es discreta, es decir, solamente puede tener un número de valores
definidos, a menudo tan simples como ceros y unos. La transición entre los valores de
una señal digital es instantánea, como una luz que se enciende y se apaga. En la se
ilustra una señal digital. Las líneas verticales de la señal digital demuestran que hay un
salto repentino entre un valor y otro de la señal. Las regiones planas y altas indican que
estos valores son fijos. Una gran diferencia que existe entre la señal análoga y digital, es
que la señal análoga cambia continuamente con respecto al tiempo, mientras que la
señal digital cambia instantáneamente.
Además de poder representarse con una señal analógica los datos también se pueden
representar mediante una señal digital. Por ejemplo, un 1 se puede codificar como un
voltaje positivo y un 0 como un voltaje cero.

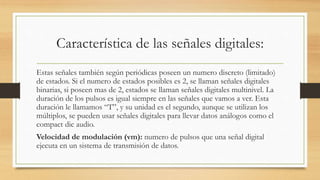

11. Característica de las señales digitales:
Estas señales también según periódicas poseen un numero discreto (limitado)
de estados. Si el numero de estados posibles es 2, se llaman señales digitales
binarias, si poseen mas de 2, estados se llaman señales digitales multinivel. La
duración de los pulsos es igual siempre en las señales que vamos a ver. Esta
duración le llamamos “T”, y su unidad es el segundo, aunque se utilizan los
múltiplos, se pueden usar señales digitales para llevar datos análogos como el
compact dic audio.
Velocidad de modulación (vm): numero de pulsos que una señal digital
ejecuta en un sistema de transmisión de datos.

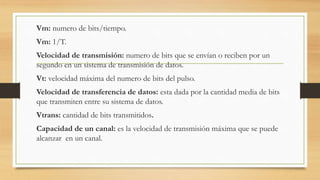

12. Vm: numero de bits/tiempo.
Vm: 1/T.
Velocidad de transmisión: numero de bits que se envían o reciben por un
segundo en un sistema de transmisión de datos.
Vt: velocidad máxima del numero de bits del pulso.
Velocidad de transferencia de datos: esta dada por la cantidad media de bits
que transmiten entre su sistema de datos.
Vtrans: cantidad de bits transmitidos.
Capacidad de un canal: es la velocidad de transmisión máxima que se puede
alcanzar en un canal.

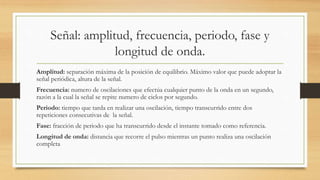

13. Señal: amplitud, frecuencia, periodo, fase y
longitud de onda.
Amplitud: separación máxima de la posición de equilibrio. Máximo valor que puede adoptar la
señal periódica, altura de la señal.
Frecuencia: numero de oscilaciones que efectúa cualquier punto de la onda en un segundo,
razón a la cual la señal se repite numero de ciclos por segundo.
Periodo: tiempo que tarda en realizar una oscilación, tiempo transcurrido entre dos
repeticiones consecutivas de la señal.
Fase: fracción de periodo que ha transcurrido desde el instante tomado como referencia.
Longitud de onda: distancia que recorre el pulso mientras un punto realiza una oscilación
completa
14. Espectro y ancho de banda:
Espectro: es el razón de frecuencia que contiene, es decir, la medida de la
distribución de amplitudes de cada frecuencia, en otro significado representa a
cada frecuencia contenida en una señal y su intensidad.
Ancho de banda: anchura del espectro, es decir, la diferencia entre la
frecuencia mas alta y mas baja del espectro.
Características: en su forma mas simple, el ancho de banda es la capacidad de
transferencia de datos. Un conjunto de conductores eléctricos utilizados para
hacer posible la comunicación a bajo nivel.

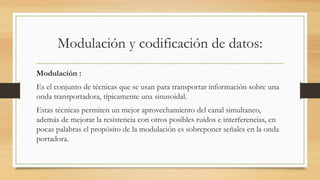

15. Modulación y codificación de datos:
Modulación :
Es el conjunto de técnicas que se usan para transportar información sobre una
onda transportadora, típicamente una sinusoidal.
Estas técnicas permiten un mejor aprovechamiento del canal simultaneo,
además de mejorar la resistencia con otros posibles ruidos e interferencias, en
pocas palabras el propósito de la modulación es sobreponer señales en la onda
portadora.
16. Codificación de datos: es proceso de conversión de un sistemas de datos de
origen a otro sistema de datos de destino. Ejemplo mirror=espejo, con este
ejemplo damos a entender que hemos cambiado una información de ingles a
español y que es esencialmente la información sigue siendo la misma.
Tipos de modulación:
- Modulación por pulsos.
- Modulación por onda continua.
- Modulación de digital.

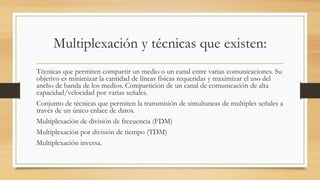

17. Multiplexación y técnicas que existen:
Técnicas que permiten compartir un medio o un canal entre varias comunicaciones. Su
objetivo es minimizar la cantidad de líneas físicas requeridas y maximizar el uso del
ancho de banda de los medios. Compartición de un canal de comunicación de alta
capacidad/velocidad por varias señales.
Conjunto de técnicas que permiten la transmisión de simultaneas de multiples señales a
través de un único enlace de datos.
Multiplexación de división de frecuencia (FDM)
Multiplexación por división de tiempo (TDM)
Multiplexación inversa.
